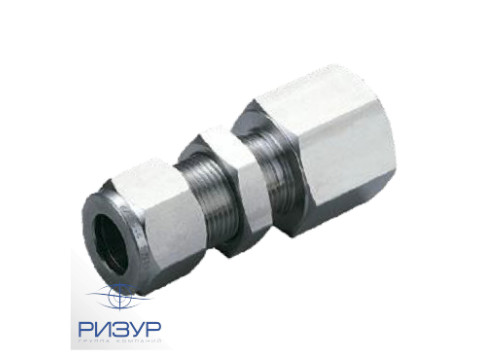

Фитинг прямой с внутренней резьбой и монтажной гайкой RizurLok-PG-OPf
- Надёжное соединение с монтажной гайкой
- Совместимость с трубами метрического и дюймового диаметра
- Переход на внутреннюю резьбу NPT и RT
- Широкий ассортимент типоразмеров
- Возможность изготовления нестандартных размеров
- Обжимной метод монтажа без сварки
- Универсальность для подключения к оборудованию с наружной резьбой
- Соответствие техническим условиям ТУ 28.99.39-001-12189681-2018
Штуцер с монтажной гайкой: метрическая трубка - коническая резьба NPT (внутренняя)
Штуцер с монтажной гайкой: метрическая трубка - коническая резьба RT (внутренняя)
Штуцер с монтажной гайкой : дюймовая трубка - коническая резьба NPT (внутренняя)
Штуцер с монтажной гайкой : дюймовая трубка - коническая резьба RT (внутренняя)

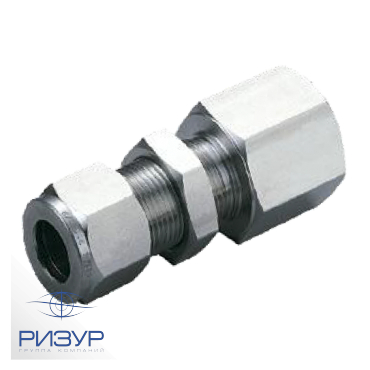

Штуцер прямой с внутренней резьбой и монтажной гайкой RizurLok-PG-OPf - обжимной фитинг с переходом на внутреннюю резьбу, предназначенный для подключения отрезков труб к приборам и оборудованию с наружной резьбой.
ТУ 28.99.39-001-12189681-2018
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Штуцер с монтажной гайкой: метрическая трубка - коническая резьба NPT (внутренняя)
| RizurLok-P-3(О)-1/8NPT(Pf) | 3 | NPT 1/8" |
| RizurLok-P-3(О)-1/4NPT(Pf) | 3 | NPT 1/4" |
| RizurLok-P-6(О)-1/8NPT(Pf) | 6 | NPT 1/8" |
| RizurLok-P-6(О)-1/4NPT(Pf) | 6 | NPT 1/4" |
| RizurLok-P-8(О)-1/4NPT(Pf) | 8 | NPT 1/4" |
| RizurLok-P-10(О)-1/4NPT(Pf) | 10 | NPT 1/4" |
| RizurLok-P-12(О)-3/8NPT(Pf) | 12 | NPT 3/8 |
| RizurLok-P-12(О)-1/2NPT(Pf) | 12 | NPT 1/2" |
Штуцер с монтажной гайкой: метрическая трубка - коническая резьба RT (внутренняя)
| RizurLok-P-3(О)-1/8RT(Pf) | 3 | RT 1/8" |
| RizurLok-P-6(О)-1/8RT(Pf) | 6 | RT 1/8" |
| RizurLok-P-6(О)-1/4RT(Pf) | 6 | RT 1/4" |
| RizurLok-P-10(О)-1/4RT(Pf) | 10 | RT 1/4" |
| RizurLok-P-12(О)-3/8RT(Pf) | 12 | RT 3/8" |
| RizurLok-P-12(О)-1/2RT(Pf) | 12 | RT 1/2" |
Штуцер с монтажной гайкой : дюймовая трубка - коническая резьба NPT (внутренняя)
| RizurLok-P-1/8(О)-1/8NPT(Pf) | 1/8" | NPT 1/8" |
| RizurLok-P-1/4(О)-1/8NPT(Pf) | 1/4" | NPT 1/8" |
| RizurLok-P-1/4(О)-1/4NPT(Pf) | 1/4" | NPT 1/4" |
| RizurLok-P-3/8(О)-1/4NPT(Pf) | 3/8" | NPT 1/4" |
| RizurLok-P-1/2(О)-3/8NPT(Pf) | 1/2" | NPT 3/8" |
| RizurLok-P-1/2(О)-1/2NPT(Pf) | 1/2" | NPT 1/2" |
Штуцер с монтажной гайкой : дюймовая трубка - коническая резьба RT (внутренняя)
| RizurLok-P-1/8(О)-1/8RT(Pf) | 1/8" | RT 1/8" |
| RizurLok-P-1/4(О)-1/8RT(Pf) | 1/4" | RT 1/8" |
| RizurLok-P-1/4(О)-1/4RT(Pf) | 1/4" | RT 1/4" |
| RizurLok-P-3/8(О)-1/4RT(Pf) | 3/8" | RT 1/4" |
| RizurLok-P-1/2(О)-3/8RT(Pf) | 1/2" | RT 3/8" |
| RizurLok-P-1/2(О)-1/2RT(Pf) | 1/2" | RT 1/2" |

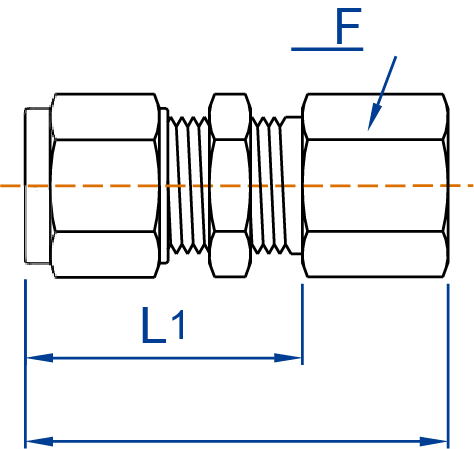

Чертежи
