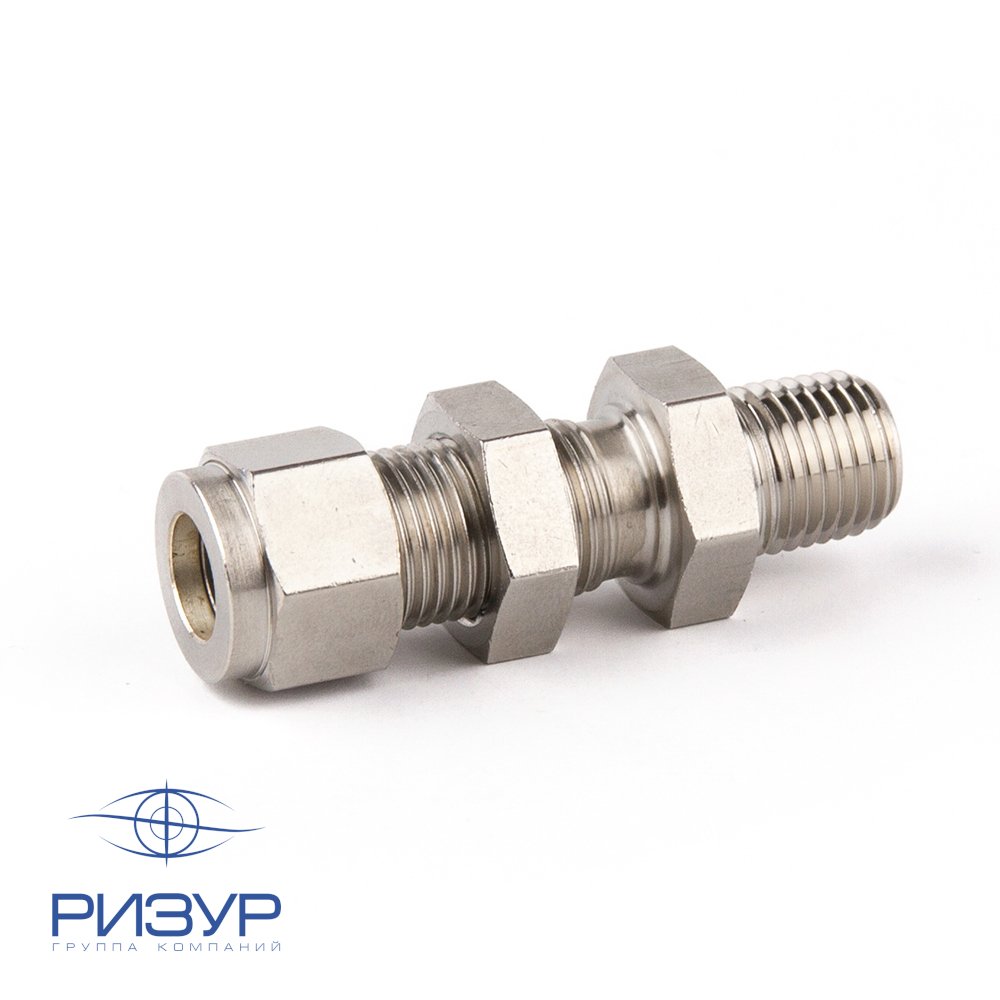

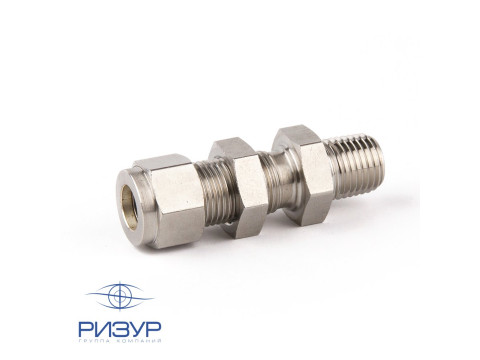

Штуцер прямой с наружной резьбой и монтажной гайкой RizurLok-PG-OPm - обжимной фитинг с переходом на наружную резьбу, предназначенный для подключения отрезков труб к приборам и оборудованию с внутренней резьбой.
ТУ 28.99.39-001-12189681-2018
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Штуцер: метрическая трубка - коническая резьба NPT
| Маркировка фитинга |
Внешний диаметр трубки |
Наружная резьба NPT(коническая) |
| RizurLok-PG-3mm(O)-1/8NPT(Pm) |
3 |
NPT 1/8" |
| RizurLok-PG-6mm(O)-1/8NPT(Pm) |
6 |
NPT 1/8" |
| RizurLok-PG-6mm(O)-1/4NPT(Pm) |
6 |
NPT 1/4" |
| RizurLok-PG-8mm(O)-1/4NPT(Pm) |
8 |
NPT 1/4" |
| RizurLok-PG-10mm(O)-1/4NPT(Pm) |
10 |
NPT 1/4" |
| RizurLok-PG-12mm(O)-3/8NPT(Pm) |
12 |
NPT 3/8" |
| RizurLok-PG-12mm(O)-1/2NPT(Pm) |
12 |
NPT 1/2" |
Штуцер: метрическая трубка - коническая резьба RT
| Маркировка фитинга |
Внешний диаметр трубки |
Наружная резьба RT(коническая) |
| RizurLok-PG-3(О)-1/8RT(Pm) |
3 |
RT 1/8" |
| RizurLok-PG-6(О)-1/8RT(Pm) |
6 |
RT 1/8" |
| RizurLok-PG-6(О)-1/4RT(Pm) |
6 |
RT 1/4" |
| RizurLok-PG-10(О)-1/4RT(Pm) |
10 |
RT 1/4" |
| RizurLok-PG-12(О)-3/8RT(Pm) |
12 |
RT 3/8" |
| RizurLok-PG-12(О)-1/2RT(Pm) |
12 |
RT 1/2" |
Штуцер: дюймовая трубка - коническая резьба NPT
| Маркировка фитинга |
Внешний диаметр трубки |
Наружная резьба NPT(коническая) |
| RizurLok-PG-1/8(O)-1/8NPT(Pm) |
1/8" |
NPT 1/8" |
| RizurLok-PG-1/4(O)-1/8NPT(Pm) |
1/4" |
NPT 1/8" |
| RizurLok-PG-1/4(O)-1/4NPT(Pm) |
1/4" |
NPT 1/4" |
| RizurLok-PG-3/8(O)-1/4NPT(Pm) |
3/8" |
NPT 1/4" |
| RizurLok-PG-1/2(O)-3/8NPT(Pm) |
1/2" |
NPT 3/8" |
| RizurLok-PG-1/2(O)-1/2NPT(Pm) |
1/2" |
NPT 1/2" |
Штуцер: дюймовая трубка - коническая резьба RT
| Маркировка фитинга |
Внешний диаметр трубки |
Наружная резьба RT(коническая) |
| RizurLok-PG-1/8(O)-1/8RT(Pm) |
1/8" |
RT 1/8" |
| RizurLok-PG-1/4(O)-1/8RT(Pm) |
1/4" |
RT 1/8" |
| RizurLok-PG-1/4(O)-1/4RT(Pm) |
1/4" |
RT 1/4" |
| RizurLok-PG-3/8(O)-1/4RT(Pm) |
3/8" |
RT 1/4" |
| RizurLok-PG-1/2(O)-3/8RT(Pm) |
1/2" |
RT 3/8" |
| RizurLok-PG-1/2(O)-1/2RT(Pm) |
1/2" |
RT 1/2" |
