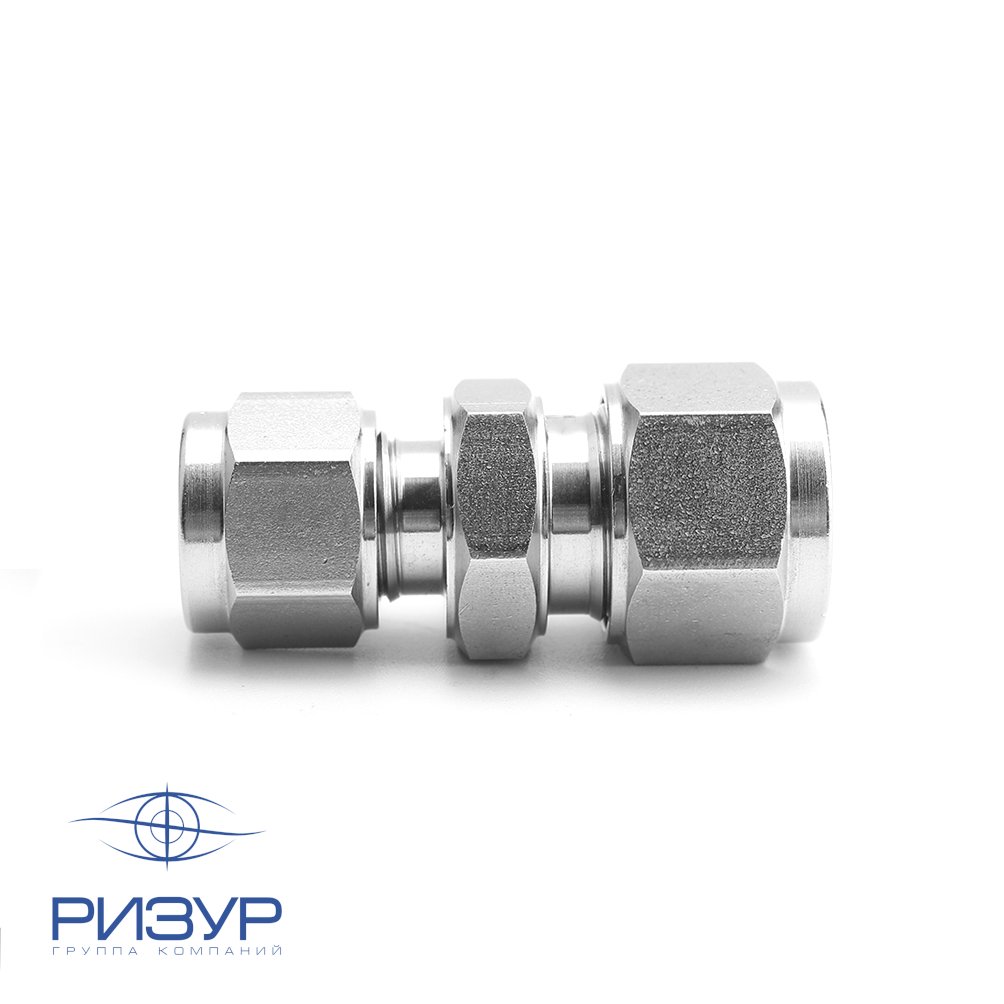

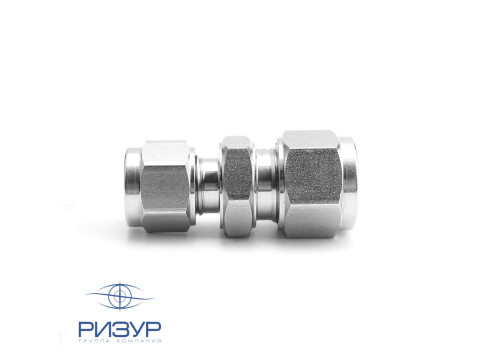

Фитинг прямой обжимной переходной RizurLok-PP-OO
- Высокая герметичность соединения
- Широкий диапазон типоразмеров
- Изготовление из коррозионностойкой нержавеющей стали
- Совместимость с метрическими и дюймовыми трубами
- Возможность индивидуального изготовления
- Рабочая температура от -196°C до +649°C
- Применение в агрессивных и промышленных средах
- Устойчивость к высоким давлениям
Переходные прямые соединители для труб RizurLok-PP-OO обеспечивают герметичное соединение и используются в химической, нефтехимической, нефтяной, судостроительной, энергетической и целлюлозно-бумажной промышленности.
RizurLok-PP-OO изготавливаются из следующих материалов:
- нержавеющей стали 12Х18Н10Т (аналог AISI 321),
- нержавеющей стали 10Х17Н12М2 (аналог AISI 316).
ТУ 28.99.39-001-12189681-2018
Соединители прямые для труб состоят из корпуса, переднего обжимного кольца, прокладки, гайки. Кольцо и прокладка служат для крепления трубы, образуя соединения с высоким уровнем герметичности: переднее обжимное кольцо создаёт герметичное соединение с корпусом фитинга и внешней окружностью трубы, прокладка усиливает действие кольца, обеспечивая эффективный захват.
RizurLok-PP-OO поставляются как с метрической резьбой, так и с дюймовой. Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Технические характеристики
| Метрические | |||
| Маркировка фитинга | Диаметр трубы (вход) | Диаметр трубы (выход) | Код товара |
| RizurLok-РP-6(О)-3(О) | 6 мм | 3 мм | 937518 |
| RizurLok-РP-6(О)-4(О) | 6 мм | 4 мм | 937519 |
| RizurLok-РP-8(О)-6(О) | 8 мм | 6 мм | 937520 |
| RizurLok-PP-10(О)-6(О) | 10 мм | 6 мм | 937521 |
| RizurLok-PP-10(О)-8(О) | 10 мм | 8 мм | 937522 |
| RizurLok-PP-12(О)-6(О) | 12 мм | 6 мм | 937523 |
| RizurLok-PP-12(О)-8(О) | 12 мм | 8 мм | 937524 |
| RizurLok-PP-12(О)-10(О) | 12 мм | 10 мм | 937525 |
| RizurLok-PP-14(О)-6(О) | 14 мм | 6 мм | 939056 |
| RizurLok-PP-14(О)-10(О) | 14 мм | 10 мм | 939058 |
| RizurLok-PP-14(О)-12(О) | 14 мм | 12 мм | 939059 |
| RizurLok-PP-16(О)-10(О) | 16 мм | 10 мм | 937526 |
| RizurLok-PP-16(О)-12(О) | 16 мм | 12 мм | 937527 |
| RizurLok-PP-18(О)-12(О) | 18 мм | 12 мм | 937528 |
| RizurLok-PP-20(О)-12(О) | 20 мм | 12 мм | 937531 |
| RizurLok-PP-20(О)-18(О) | 20 мм | 18 мм | 937532 |
| RizurLok-PP-25(О)-20(О) | 25 мм | 20 мм | 937530 |
| RizurLok-PP-25(О)-22(О) | 25 мм | 22 мм | |
| RizurLok-PP-32(О)-20(О) | 32 мм | 20 мм | |
| RizurLok-PP-32(О)-25(О) | 32 мм | 25 мм | |
| Дюймовые | |||
| Маркировка фитинга | Диаметр трубы (вход) | Диаметр трубы (выход) | Код товара |
| RizurLok-PP-1/8(О)-1/16(О) | 1/8 | 1/16 | 937489 |
| RizurLok-PP-3/16(О)-1/16(О) | 3/16 | 1/16 | 937490 |
| RizurLok-PP-3/16(О)-1/8(О) | 3/16 | 1/8 | 937491 |
| RizurLok-PP-1/4(О)-1/16(О) | 1/4 | 1/16 | 937492 |
| RizurLok-PP-1/4(О)-1/8(О) | 1/4 | 1/8 | 937493 |
| RizurLok-PP-1/4(О)-3/16(О) | 1/4 | 3/16 | 937494 |
| RizurLok-PP-5/16(О)-1/8(О) | 5/16 | 1/8 | 937495 |
| RizurLok-PP-5/16(О)-1/4(О) | 5/16 | 1/4 | 937496 |
| RizurLok-PP-3/8(О)-1/16(О) | 3/8 | 1/16 | 937497 |
| RizurLok-PP-3/8(О)-1/8(О) | 3/8 | 1/8 | 937498 |
| RizurLok-PP-3/8(О)-1/4(О) | 3/8 | 1/4 | 937499 |
| RizurLok-PP-3/8(О)-5/16(О) | 3/8 | 5/16 | 937500 |
| RizurLok-PP-1/2(О)-1/8(О) | 1/2 | 1/8 | 937501 |
| RizurLok-PP-1/2(О)-1/4(О) | 1/2 | 1/4 | 937502 |
| RizurLok-PP-1/2(О)-3/8(О) | 1/2 | 3/8 | 937503 |
| RizurLok-PP-5/8(О)-3/8(О) | 5/8 | 3/8 | 937504 |
| RizurLok-PP-5/8(О)-1/2(О) | 5/8 | 1/2 | 937505 |
| RizurLok-PP-3/4(О)-1/4(О) | 3/4 | 1/4 | 937506 |
| RizurLok-PP-3/4(О)-3/8(О) | 3/4 | 3/8 | 937507 |
| RizurLok-PP-3/4(О)-1/2(О) | 3/4 | 1/2 | 937508 |
| RizurLok-PP-3/4(О)-5/8(О) | 3/4 | 5/8 | 937509 |
| RizurLok-PP-1(О)-1/2(О) | 1 | 1/2 | 937510 |
| RizurLok-PP-1(О)-3/4(О) | 1 | 3/4 | 937207 |
| Соединение метрические-дюймовые | |||
| Маркировка фитинга | Диаметр трубы (вход) | Диаметр трубы (выход) | Код товара |
| RizurLok-PP-3(О)-1/8(О) | 3 | 1/8 | 937656 |
| RizurLok-PP-4(О)-1/8(О) | 4 | 1/8 | 937658 |
| RizurLok-PP-4(О)-1/4(О) | 4 | 1/4 | 937659 |
| RizurLok-PP-6(О)-1/16(О) | 6 | 1/16 | 937661 |
| RizurLok-PP-6(О)-1/8(О) | 6 | 1/8 | 937662 |
| RizurLok-PP-6(О)-1/4(О) | 6 | 1/4 | 937663 |
| RizurLok-PP-6(О)-3/8(О) | 6 | 3/8 | 937664 |
| RizurLok-PP-8(О)-1/4(О) | 8 | 1/4 | 937665 |
| RizurLok-PP-10(О)-1/8(О) | 10 | 1/8 | 937667 |
| RizurLok-PP-10(О)-1/4(О) | 10 | 1/4 | 937668 |
| RizurLok-PP-10(О)-3/8(О) | 10 | 3/8 | 937669 |
| RizurLok-PP-12(О)-3/8(О) | 12 | 3/8 | 937670 |
| RizurLok-PP-12(О)-1/2(О) | 12 | 1/2 | 937671 |
| RizurLok-PP-15(О)-1/2(О) | 15 | 1/2 | 937672 |
| RizurLok-PP-16(О)-5/8(О) | 16 | 5/8 | 937687 |
| RizurLok-PP-18(О)-3/4(О) | 18 | 3/4 | 937688 |
| RizurLok-PP-20(О)-3/4(О) | 20 | 3/4 | 937690 |
| RizurLok-PP-20(О)-1(О) | 20 | 1 | 937692 |
