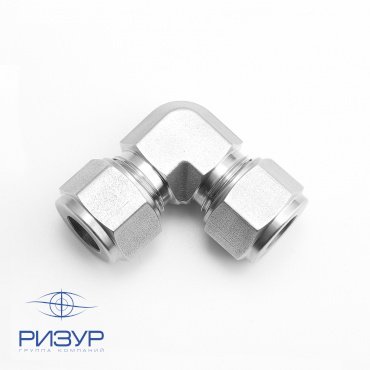

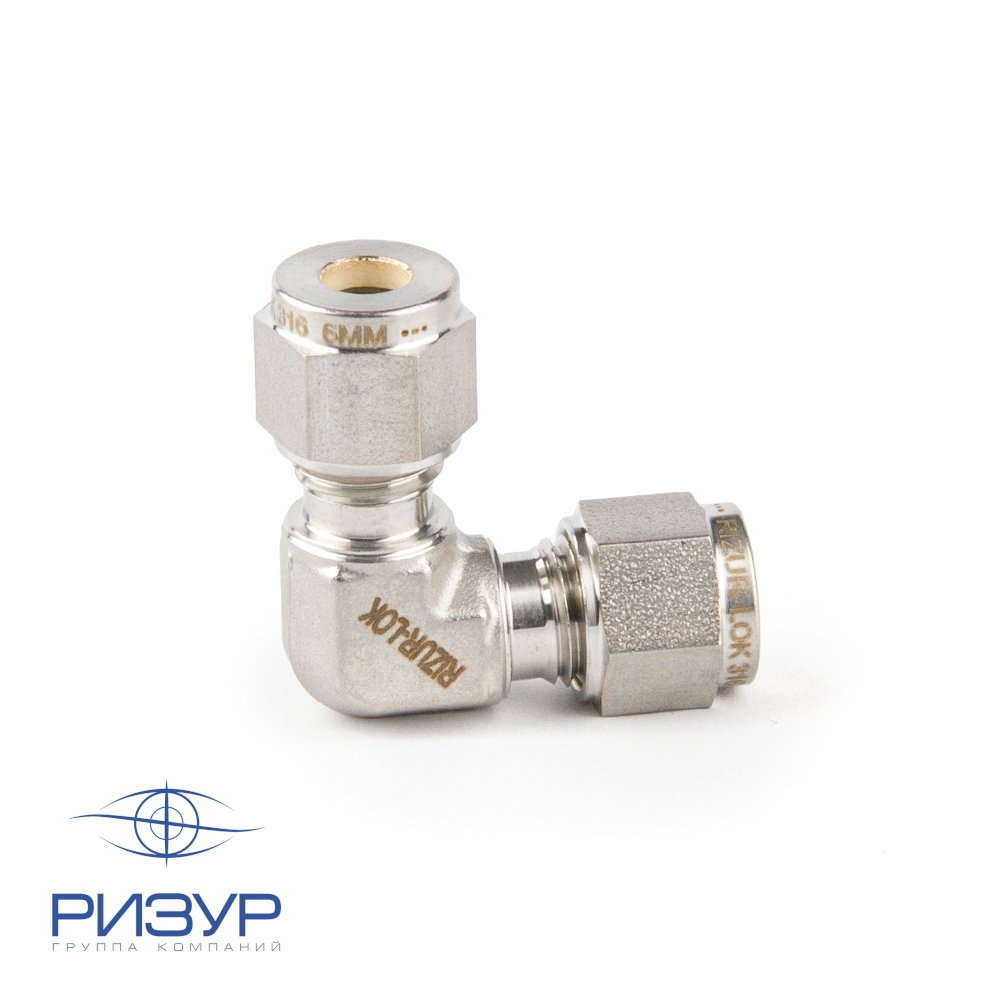

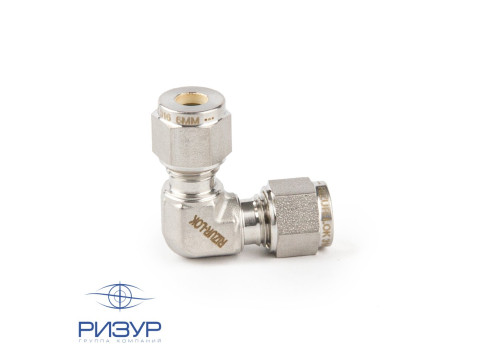

Фитинг угловой проходной обжимной RizurLok-U-O-O
- Обжимное соединение обеспечивает надежность и герметичность
- Предназначен для соединения труб на поворотах
- Подходит для труб одинакового диаметра
- Совместим с трубами из одинаковых и разных материалов
- Широкий диапазон метрических и дюймовых размеров
- Изготовление под индивидуальные размеры по запросу
- Соответствует ТУ 28.99.39-001-12189681-2018
- Удобен для применения в различных отраслях промышленности
Уголок проходной RizurLok-U-OO - обжимной фитинг, предназначенный для соединения на поворотах отрезков труб одинакового диаметра и из одинаковых или разных материалов.
ТУ 28.99.39-001-12189681-2018
Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.
Угловые фитинги обжимные: метрические трубки
| Маркировка фитинга | диаметр трубы (вход) | диаметр трубы (выход) |
| RizurLok-U-2(О)-2(О) | 2 | 2 |
| RizurLok-U-3(О)-3(О) | 3 | 3 |
| RizurLok-U-4(О)-4(О) | 4 | 4 |
| RizurLok-U-6(О)-6(О) | 6 | 6 |
| RizurLok-U-8(О)-8(О) | 8 | 8 |
| RizurLok-U-10(О)-10(О) | 10 | 10 |
| RizurLok-U-12(О)-12(О) | 12 | 12 |
| RizurLok-U-14(О)-14(О) | 14 | 14 |
| RizurLok-U-15(О)-15(О) | 15 | 15 |
| RizurLok-U-16(О)-16(О) | 16 | 16 |
| RizurLok-U-18(О)-18(О) | 18 | 18 |
| RizurLok-U-20(О)-20(О) | 20 | 20 |
| RizurLok-U-22(О)-22(О) | 22 | 22 |
| RizurLok-U-25(О)-25(О) | 25 | 25 |
| RizurLok-U-32(О)-32(О) | 32 | 32 |
| RizurLok-U-38(О)-38(О) | 38 | 38 |
| RizurLok-U-50(О)-50(О) | 50 | 50 |
Угловые фитинги обжимные: дюймовые трубки
| RizurLok-U-1/16(О)-1/16(О) | 1/16" | 1/16" |
| RizurLok-U-1/8(О)-1/8(О) | 1/8" | 1/8" |
| RizurLok-U-3/16(О)-3/16(О) | 3/16" | 3/16" |
| RizurLok-U-1/4(О)-1/4(О) | 1/4" | 1/4" |
| RizurLok-U-5/16(О)-5/16(О) | 5/16" | 5/16" |
| RizurLok-U-3/8(О)-3/8(О) | 3/8" | 3/8" |
| RizurLok-U-1/2(О)-1/2(О) | 1/2" | 1/2" |
| RizurLok-U-5/8(О)-5/8(О) | 5/8" | 5/8" |
| RizurLok-U-3/4(О)-3/4(О) | 3/4" | 3/4" |
| RizurLok-U-7/8(О)-7/8(О) | 7/8" | 7/8" |
| RizurLok-U-1(О)-1(О) | 1" | 1" |
| RizurLok-U-1 1/4(О)-1 1/4(О) | 1 1/4" | 1 1/4" |
| RizurLok-U-1 1/2(О)-1 1/2(О) | 1 1/2" | 1 1/2" |
| RizurLok-U-2(О)-2(О) | 2" | 2" |

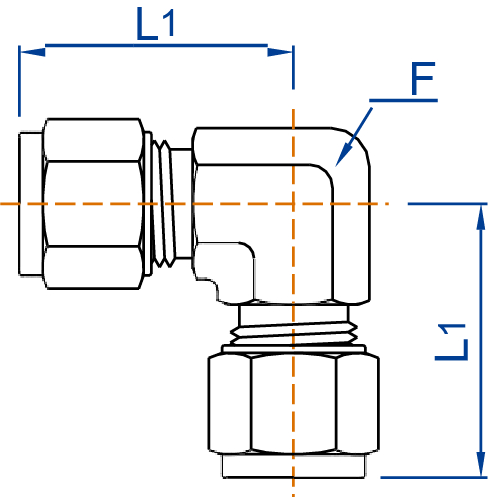

Чертежи
Фитинг RizurLok Конфигуратор
| Декларация TR-TS-032-Элементы трубопроводов.pdf | Скачать |
