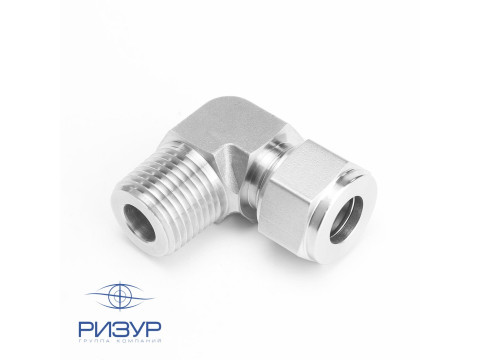

Фитинг угловой проходной обжимной с наружной резьбой RizurLok-U-O-Pm

Фитинг угловой проходной обжимной с наружной резьбой RizurLok-U-O-Pm

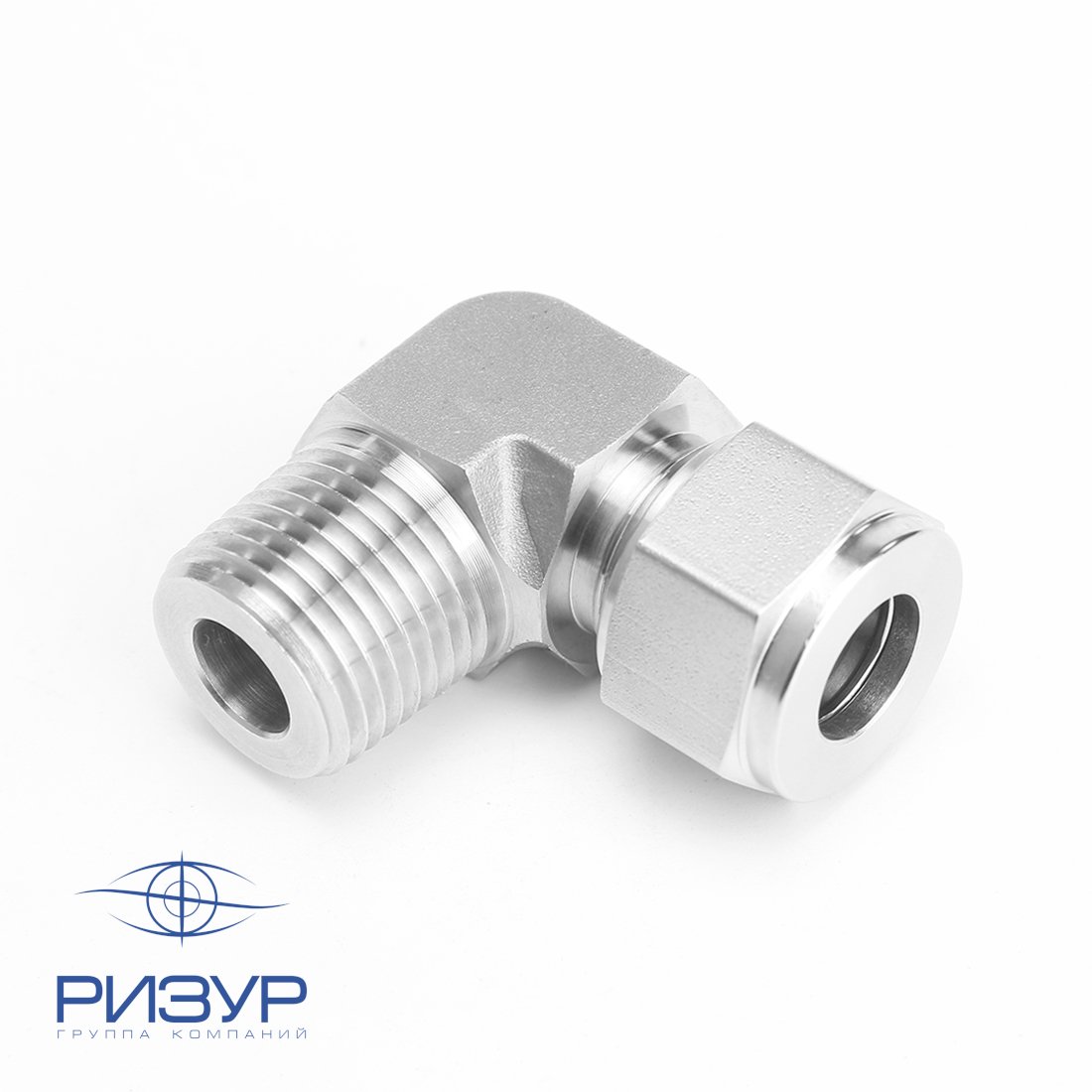

(Фото 1)
  • Надёжное обжимное соединение с наружной резьбой
  • Обеспечивает герметичность и прочность на поворотах труб
  • Позволяет беспрепятственный проход рабочей среды
  • Совместим с метрическими и дюймовыми трубами
  • Широкий ассортимент резьбовых типоразмеров NPT, RT и G
  • Возможность изготовления нестандартных размеров под заказ
  • Соответствует требованиям ТУ 28.99.39-001-12189681-2018
  • Универсален для труб из различных материалов
Заявитель: РИЗУР (ООО "НПО РИЗУР"), г. Рязань
Телефон: 8 800 200-85-20
Угловой фитинг: трубка метрическая - коническая резьба NPT (наружная) Угловой фитинг: трубка метрическая - коническая резьба RT (наружная) Угловой фитинг: трубка дюймовая коническая резьба NPT (наружная) Угловой фитинг: трубка дюймовая - коническая резьба RT (наружная) Угловой фитинг: трубка метрическая - цилиндрическая резьба G (наружная) Чертежи

Уголок с наружной резьбой RizurLok-U-OPm - проходной обжимной фитинг с переходом на наружную резьбу, предназначенный для надёжного соединения труб на поворотах и обеспечения беспрепятственного прохода рабочей среды.

ТУ 28.99.39-001-12189681-2018

Если среди готовых типоразмеров вы не нашли необходимого размера, пожалуйста, свяжитесь с нами: производственные ресурсы компании РИЗУР позволяют изготовить трубные фитинги любого необходимого размера.

Угловой фитинг: трубка метрическая - коническая резьба NPT (наружная)

RizurLok-U-3(O)-1/16NPT(Pm) 3 NPT 1/16"
RizurLok-U-3(O)-1/8NPT(Pm) 3 NPT 1/8"
RizurLok-U-3(O)-1/4NPT(Pm) 3 NPT 1/4"
RizurLok-U-4(O)-1/8NPT(Pm) 4 NPT 1/8"
RizurLok-U-4(O)-1/4NPT(Pm) 4 NPT 1/4"
RizurLok-U-6(O)-1/8NPT(Pm) 6 NPT 1/8"
RizurLok-U-6(O)-1/4NPT(Pm) 6 NPT 1/4"
RizurLok-U-6(O)-3/8NPT(Pm) 6 NPT 3/8"
RizurLok-U-6(O)-1/2NPT(Pm) 6 NPT 1/2"
RizurLok-U-8(O)-1/8NPT(Pm) 8 NPT 1/8"
RizurLok-U-8(O)-1/4NPT(Pm) 8 NPT 1/4"
RizurLok-U-8(O)-3/8NPT(Pm) 8 NPT 3/8"
RizurLok-U-8(O)-1/2NPT(Pm) 8 NPT 1/2"
RizurLok-U-10(O)-1/8NPT(Pm) 10 NPT 1/8"
RizurLok-U-10(O)-1/4NPT(Pm) 10 NPT 1/4"
RizurLok-U-10(O)-3/8NPT(Pm) 10 NPT 3/8"
RizurLok-U-10(O)-1/2NPT(Pm) 10 NPT 1/2"
RizurLok-U-10(O)-3/4NPT(Pm) 10 NPT 3/4"
RizurLok-U-12(O)-1/4NPT(Pm) 12 NPT 1/4"
RizurLok-U-12(O)-3/8NPT(Pm) 12 NPT 3/8"
RizurLok-U-12(O)-1/2NPT(Pm) 12 NPT 1/2"
RizurLok-U-12(O)-3/4NPT(Pm) 12 NPT 3/4"
RizurLok-U-14(O)-1/2NPT(Pm) 14 NPT 1/2"
RizurLok-U-16(O)-3/8NPT(Pm) 16 NPT 3/8"
RizurLok-U-16(O)-1/2NPT(Pm) 16 NPT 1/2"
RizurLok-U-16(O)-3/4NPT(Pm) 16 NPT 3/4"
RizurLok-U-18(O)-1/2NPT(Pm) 18 NPT 1/2"
RizurLok-U-18(O)-3/4NPT(Pm) 18 NPT 3/4"
RizurLok-U-20(O)-1/2NPT(Pm) 20 NPT 1/2"
RizurLok-U-20(O)-3/4NPT(Pm) 20 NPT 3/4"
RizurLok-U-22(O)-3/4NPT(Pm) 22 NPT 3/4"
RizurLok-U-25(O)-3/4NPT(Pm) 25 NPT 3/4"
RizurLok-U-25(O)-1NPT(Pm) 25 NPT 1"
RizurLok-U-32(O)-1 1/4NPT(Pm) 32 NPT 1 1/4"
RizurLok-U-38(O)-1 1/2NPT(Pm) 38 NPT 1 1/2"
RizurLok-U-50(O)-2NPT(Pm) 50 NPT 2"

Угловой фитинг: трубка метрическая - коническая резьба RT (наружная)

RizurLok-U-3(O)-1/16RT(Pm) 3 RT 1/16"
RizurLok-U-3(O)-1/8RT(Pm) 3 RT 1/8"
RizurLok-U-3(O)-1/4RT(Pm) 3 RT 1/4"
RizurLok-U-4(O)-1/8RT(Pm) 4 RT 1/8"
RizurLok-U-4(O)-1/4RT(Pm) 4 RT 1/4"
RizurLok-U-6(O)-1/8RT(Pm) 6 RT 1/8"
RizurLok-U-6(O)-1/4RT(Pm) 6 RT 1/4"
RizurLok-U-6(O)-3/8RT(Pm) 6 RT 3/8"
RizurLok-U-6(O)-1/2RT(Pm) 6 RT 1/2"
RizurLok-U-8(O)-1/8RT(Pm) 8 RT 1/8"
RizurLok-U-8(O)-1/4RT(Pm) 8 RT 1/4"
RizurLok-U-10(O)-1/8RT(Pm) 10 RT 1/8"
RizurLok-U-10(O)-1/4RT(Pm) 10 RT 1/4"
RizurLok-U-10(O)-3/8RT(Pm) 10 RT 3/8"
RizurLok-U-10(O)-1/2RT(Pm) 10 RT 1/2"
RizurLok-U-10(O)-3/4RT(Pm) 10 RT 3/4"
RizurLok-U-12(O)-1/4RT(Pm) 12 RT 1/4"
RizurLok-U-12(O)-3/8RT(Pm) 12 RT 3/8"
RizurLok-U-12(O)-1/2RT(Pm) 12 RT 1/2"
RizurLok-U-12(O)-3/4RT(Pm) 12 RT 3/4"
RizurLok-U-16(O)-3/8RT(Pm) 16 RT 3/8"
RizurLok-U-16(O)-1/2RT(Pm) 16 RT 1/2"
RizurLok-U-16(O)-3/4RT(Pm) 16 RT 3/4"
RizurLok-U-20(O)-1/2RT(Pm) 20 RT 1/2"
RizurLok-U-20(O)-3/4RT(Pm) 20 RT 3/4"
RizurLok-U-22(O)-3/4RT(Pm) 22 RT 3/4"
RizurLok-U-25(O)-3/4RT(Pm) 25 RT 3/4"
RizurLok-U-25(O)-1RT(Pm) 25 RT 1"
RizurLok-U-32(O)-1 1/4RT(Pm) 32 RT 1 1/4"
RizurLok-U-38(O)-1 1/2RT(Pm) 38 RT 1 1/2"
RizurLok-U-50(O)-2RT(Pm) 50 RT 2"

Угловой фитинг: трубка дюймовая коническая резьба NPT (наружная)

RizurLok-U-1/16(O)-1/16NPT(Pm) 1/16" NPT 1/16"
RizurLok-U-1/16(O)-1/8NPT(Pm) 1/16" NPT 1/8"
RizurLok-U-1/8(O)-1/16NPT(Pm) 1/8" NPT 1/16"
RizurLok-U-1/8(O)-1/8NPT(Pm) 1/8" NPT 1/8"
RizurLok-U-1/8(O)-1/4NPT(Pm) 1/8" NPT 1/4"
RizurLok-U-3/16(O)-1/8NPT(Pm) 3/16" NPT 1/8"
RizurLok-U-3/16(O)-1/4NPT(Pm) 3/16" NPT 1/4"
RizurLok-U-1/4(O)-1/8NPT(Pm) 1/4" NPT 1/8"
RizurLok-U-1/4(O)-1/4NPT(Pm) 1/4" NPT 1/4"
RizurLok-U-1/4(O)-3/8NPT(Pm) 1/4" NPT 3/8"
RizurLok-U-1/4(O)-1/2NPT(Pm) 1/4" NPT 1/2"
RizurLok-U-5/16(O)-1/8NPT(Pm) 5/16" NPT 1/8"
RizurLok-U-5/16(O)-1/4NPT(Pm) 5/16" NPT 1/4"
RizurLok-U-5/16(O)-1/2NPT(Pm) 5/16" NPT 1/2"
RizurLok-U-3/8(O)-3/4NPT(Pm) 3/8" NPT 3/4"
RizurLok-U-3/8(O)-1/8NPT(Pm) 3/8" NPT 1/8"
RizurLok-U-3/8(O)-3/8NPT(Pm) 3/8" NPT 3/8"
RizurLok-U-3/8(O)-1/2NPT(Pm) 3/8" NPT 1/2"
RizurLok-U-1/2(O)-1/4NPT(Pm) 1/2" NPT 1/4"
RizurLok-U-1/2(O)-3/8NPT(Pm) 1/2" NPT 3/8"
RizurLok-U-1/2(O)-1/2NPT(Pm) 1/2" NPT 1/2"
RizurLok-U-1/2(O)-3/4NPT(Pm) 1/2" NPT 3/4"
RizurLok-U-5/8(O)-3/8NPT(Pm) 5/8" NPT 3/8"
RizurLok-U-5/8(O)-1/2NPT(Pm) 5/8" NPT 1/2"
RizurLok-U-5/8(O)-3/4NPT(Pm) 5/8" NPT 3/4"
RizurLok-U-3/4(O)-1/2NPT(Pm) 3/4" NPT 1/2"
RizurLok-U-3/4(O)-3/4NPT(Pm) 3/4" NPT 3/4"
RizurLok-U-7/8(O)-3/4NPT(Pm) 7/8" NPT 3/4"
RizurLok-U-1(O)-3/4NPT(Pm) 1" NPT 3/4"
RizurLok-U-1(O)-1NPT(Pm) 1" NPT 1"
RizurLok-U-1 1/4(O)-1 1/4NPT(Pm) 1 1/4" NPT 1 1/4"
RizurLok-U-1 1/2(O)-1 1/2NPT(Pm) 1 1/2" NPT 1 1/2"
RizurLok-U-2(O)-2NPT(Pm) 2" NPT 2"

Угловой фитинг: трубка дюймовая - коническая резьба RT (наружная)

RizurLok-U-1/16(O)-1/16NPT(Pm) 1/16" RT 1/16"
RizurLok-U-1/16(O)-1/8NPT(Pm) 1/16" RT 1/8"
RizurLok-U-1/8(O)-1/16NPT(Pm) 1/8" RT 1/16"
RizurLok-U-1/8(O)-1/8NPT(Pm) 1/8" RT 1/8"
RizurLok-U-1/8(O)-1/4NPT(Pm) 1/8" RT 1/4"
RizurLok-U-3/16(O)-1/8NPT(Pm) 3/16" RT 1/8"
RizurLok-U-3/16(O)-1/4NPT(Pm) 3/16" RT 1/4"
RizurLok-U-1/4(O)-1/8NPT(Pm) 1/4" RT 1/8"
RizurLok-U-1/4(O)-1/4NPT(Pm) 1/4" RT 1/4"
RizurLok-U-1/4(O)-3/8NPT(Pm) 1/4" RT 3/8"
RizurLok-U-1/4(O)-1/2NPT(Pm) 1/4" RT 1/2"
RizurLok-U-5/16(O)-1/8NPT(Pm) 5/16" RT 1/8"
RizurLok-U-5/16(O)-1/4NPT(Pm) 5/16" RT 1/4"
RizurLok-U-3/8(O)-3/4NPT(Pm) 3/8" RT 3/4"
RizurLok-U-3/8(O)-1/8NPT(Pm) 3/8" RT 1/8"
RizurLok-U-3/8(O)-3/8NPT(Pm) 3/8" RT 3/8"
RizurLok-U-3/8(O)-1/2NPT(Pm) 3/8" RT 1/2"
RizurLok-U-3/8(O)-3/4NPT(Pm) 3/8" RT 3/4"
RizurLok-U-1/2(O)-1/4NPT(Pm) 1/2" RT 1/4"
RizurLok-U-1/2(O)-3/8NPT(Pm) 1/2" RT 3/8"
RizurLok-U-1/2(O)-1/2NPT(Pm) 1/2" RT 1/2"
RizurLok-U-1/2(O)-3/4NPT(Pm) 1/2" RT 3/4"
RizurLok-U-5/8(O)-3/8NPT(Pm) 5/8" RT 3/8"
RizurLok-U-5/8(O)-1/2NPT(Pm) 5/8" RT 1/2"
RizurLok-U-5/8(O)-3/4NPT(Pm) 5/8" RT 3/4"
RizurLok-U-3/4(O)-1/2NPT(Pm) 3/4" RT 1/2"
RizurLok-U-3/4(O)-3/4NPT(Pm) 3/4" RT 3/4"
RizurLok-U-7/8(O)-3/4NPT(Pm) 7/8" RT 3/4"
RizurLok-U-1(O)-3/4NPT(Pm) 1" RT 3/4"
RizurLok-U-1(O)-1NPT(Pm) 1" RT 1"
RizurLok-U-1 1/4(O)-1 1/4NPT(Pm) 1 1/4" RT 1 1/4"
RizurLok-U-1 1/2(O)-1 1/2NPT(Pm) 1 1/2" RT 1 1/2"
RizurLok-U-2(O)-2NPT(Pm) 2" RT 2"

Угловой фитинг: трубка метрическая - цилиндрическая резьба G (наружная)

RizurLok-U-6(O)-G 1/8G(Pm) 6 G 1/8"
RizurLok-U-6(O)-G 1/4G(Pm) 6 G 1/4"
RizurLok-U-8(O)-G 1/4G(Pm) 8 G 1/4"
RizurLok-U-10(O)-G 1/4G(Pm) 10 G 1/4"
RizurLok-U-12(O)-G 1/4G(Pm) 12 G 1/4"
RizurLok-U-12(O)-G 1/2G(Pm) 12 G 1/2"

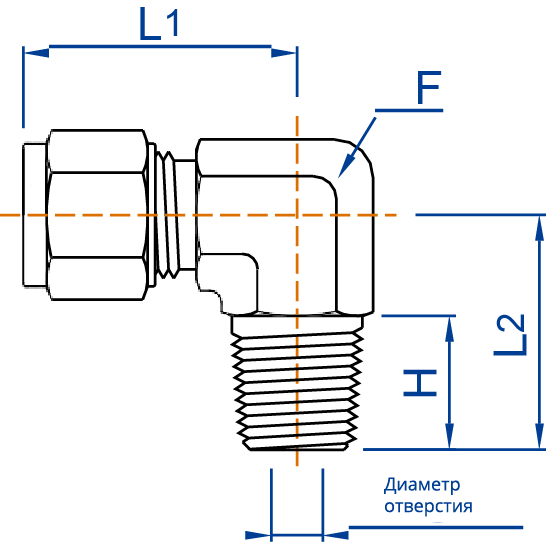

Чертежи


Фитинг RizurLok Конфигуратор

Декларация TR-TS-032-Элементы трубопроводов.pdf Скачать
