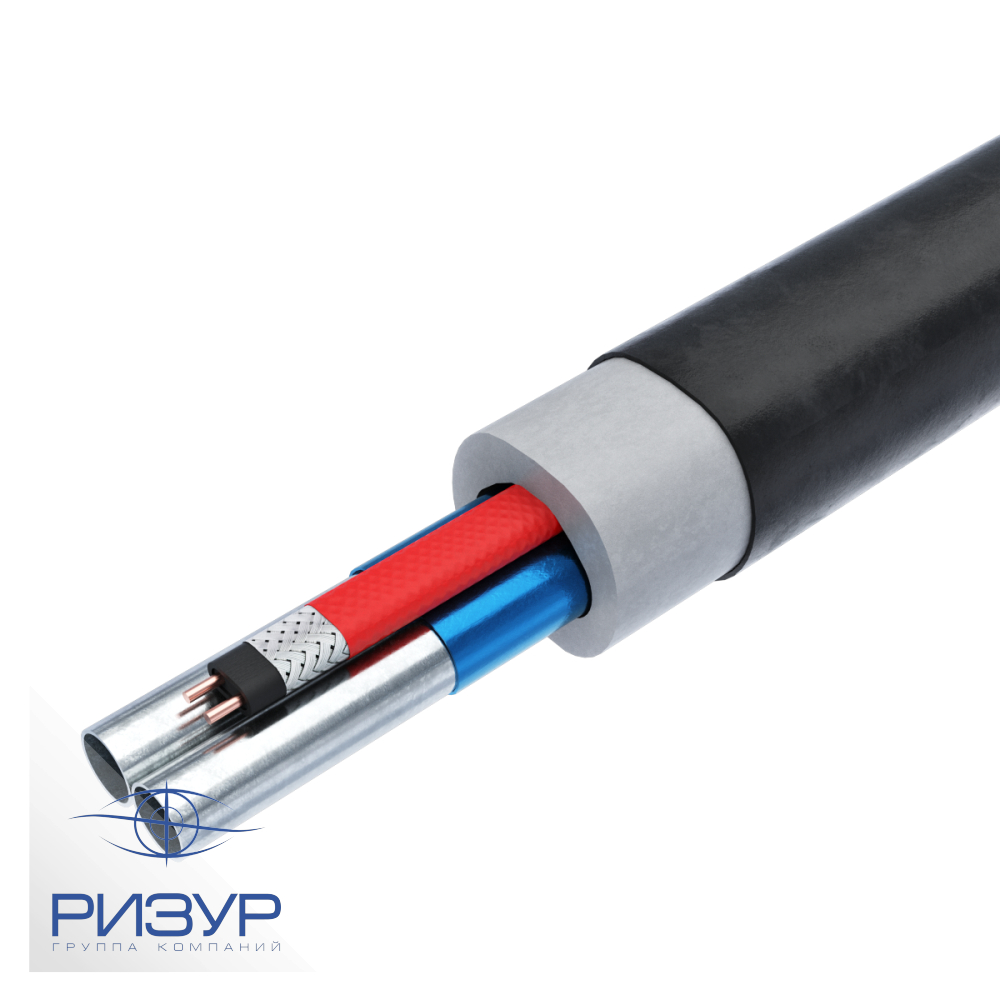

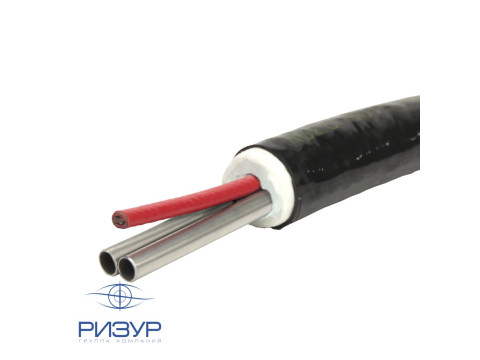

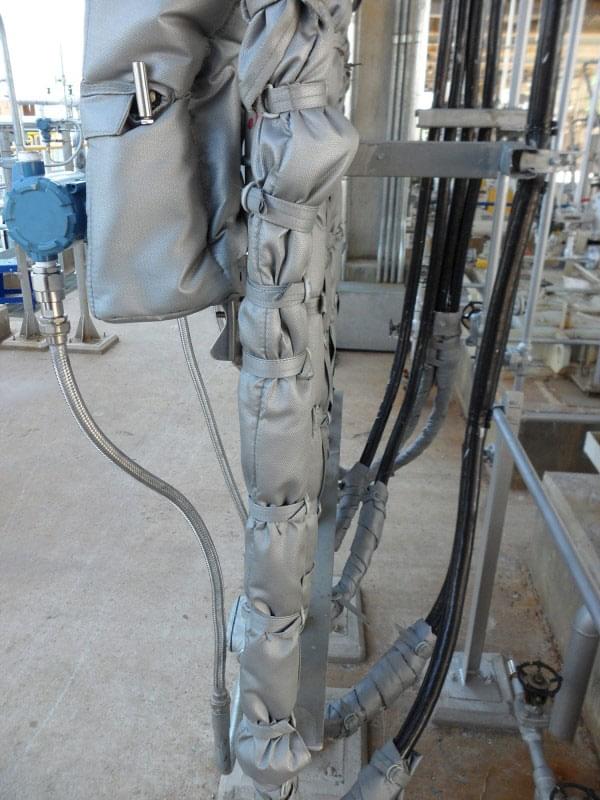

Утепленный пучок трубок с электрическим саморегулирующимся спутником РИЗУРПАК-Э
- Саморегулирующийся греющий кабель для точного поддержания температуры
- Рабочий диапазон температур от +10°C до +121°C (и выше в специсполнениях)
- Высокая стойкость к агрессивным химическим средам и УФ-излучению
- Надёжная изоляция негигроскопичным стекловолокном без мостиков холода
- Внешняя оболочка из морозостойкого и износостойкого термопластичного полиуретана
- Возможность исполнения с одной или несколькими технологическими трубками
- Применение на взрывоопасных объектах с соответствующей сертификацией
- Долговечность и срок эксплуатации более 20 лет
«НПО РИЗУР» предлагает системы РИЗУРПАК-Э, где в качестве источника обогрева применяется саморегулирующийся греющий кабель. Утепленный пучок трубок РИЗУРПАК-Э с электрическим обогревом предназначен для защиты от замерзания, поддержания в узком диапазоне определенной температуры или поддержания требуемой вязкости среды
В 2020 году компания «РИЗУР» локализовала производство предизолированных импульсных трубок и пучков трубок РИЗУРПАК в России. На данный момент ООО «НПО РИЗУР» является единственным предприятием в РФ, выпускающим предизолированные импульсные трубки. Продукция сертифицирована, соответствует международным стандартам, ГОСТ и техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».
Назначение и описание конструкции
Система РИЗУРПАК-Э обеспечивает в технологической трубке процесса поддержание температуры в диапазоне от 10°C до 121°C, так как саморегулирующийся греющий кабель уменьшает тепловыделение по мере нагрева технологической трубки. Для того, чтобы обеспечить точное поддержание необходимой температуры требуется дополнительно применять терморегулятор.

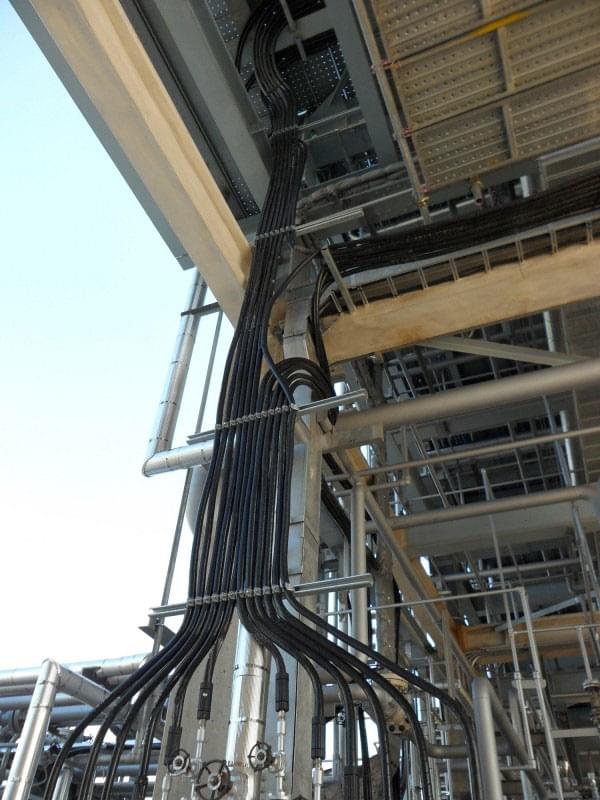

РИЗУРПАК-Э — это идеальное решение для поддержания постоянной температуры на всей протяженности трубопроводов и импульсных линий.
|
|
|
|
Утепленные пучки трубок РИЗУРПАК-Э производятся с одной и несколькими технологическими трубками.
 |

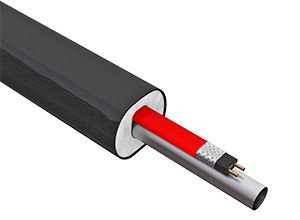

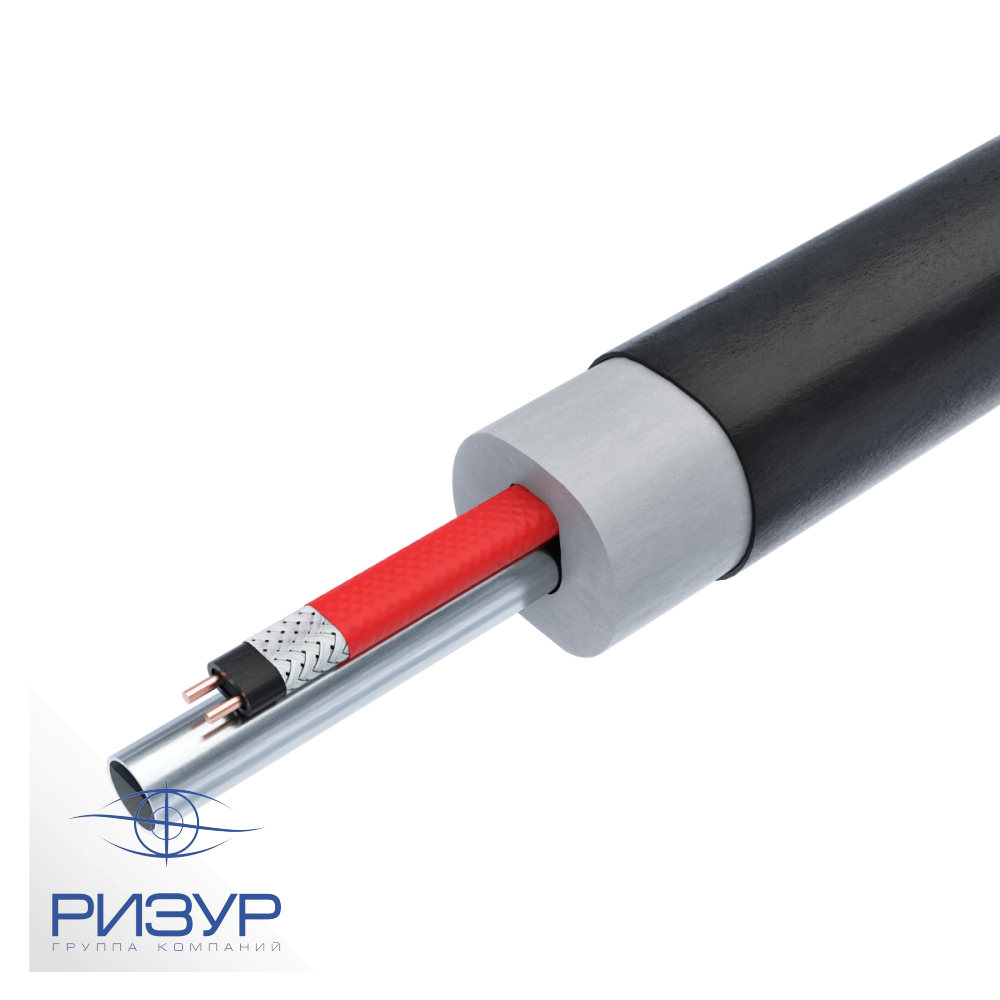

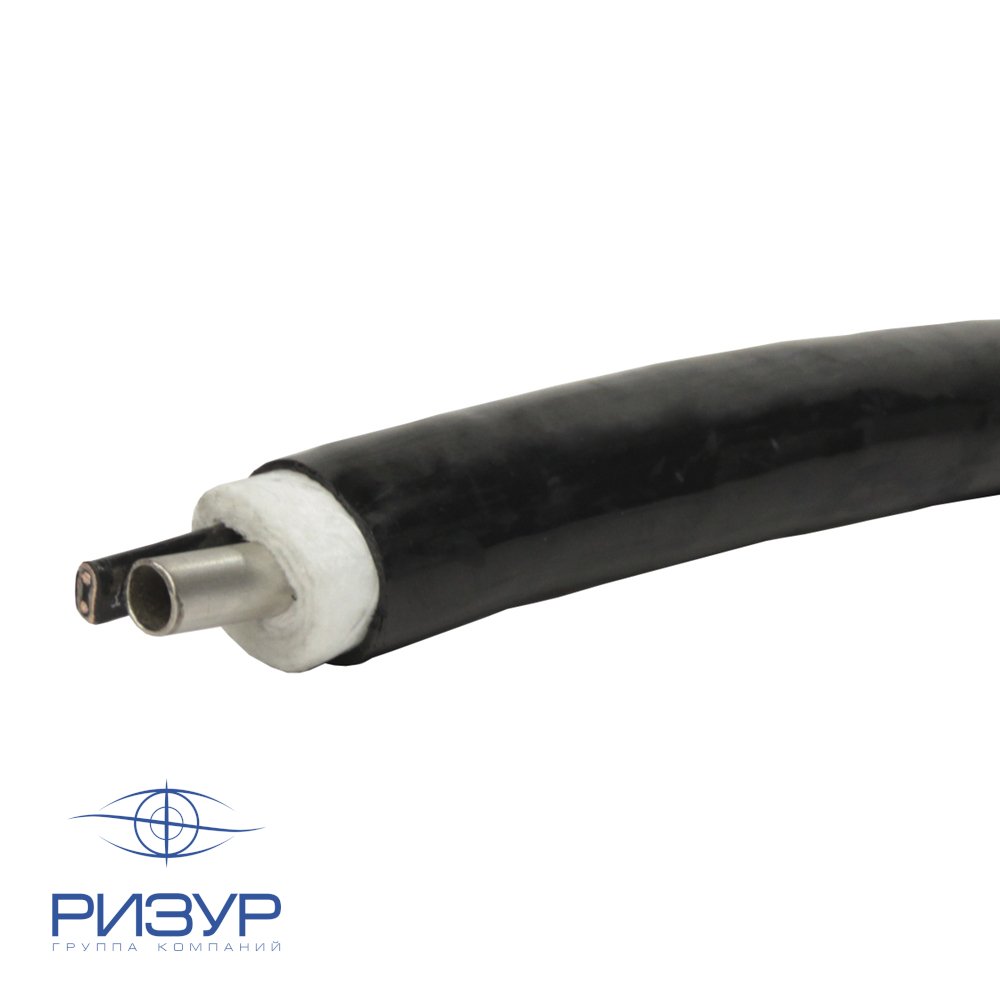

РИЗУРПАК-Э1 - одна предизолированная технологическая трубка с электрическим спутником |
 |

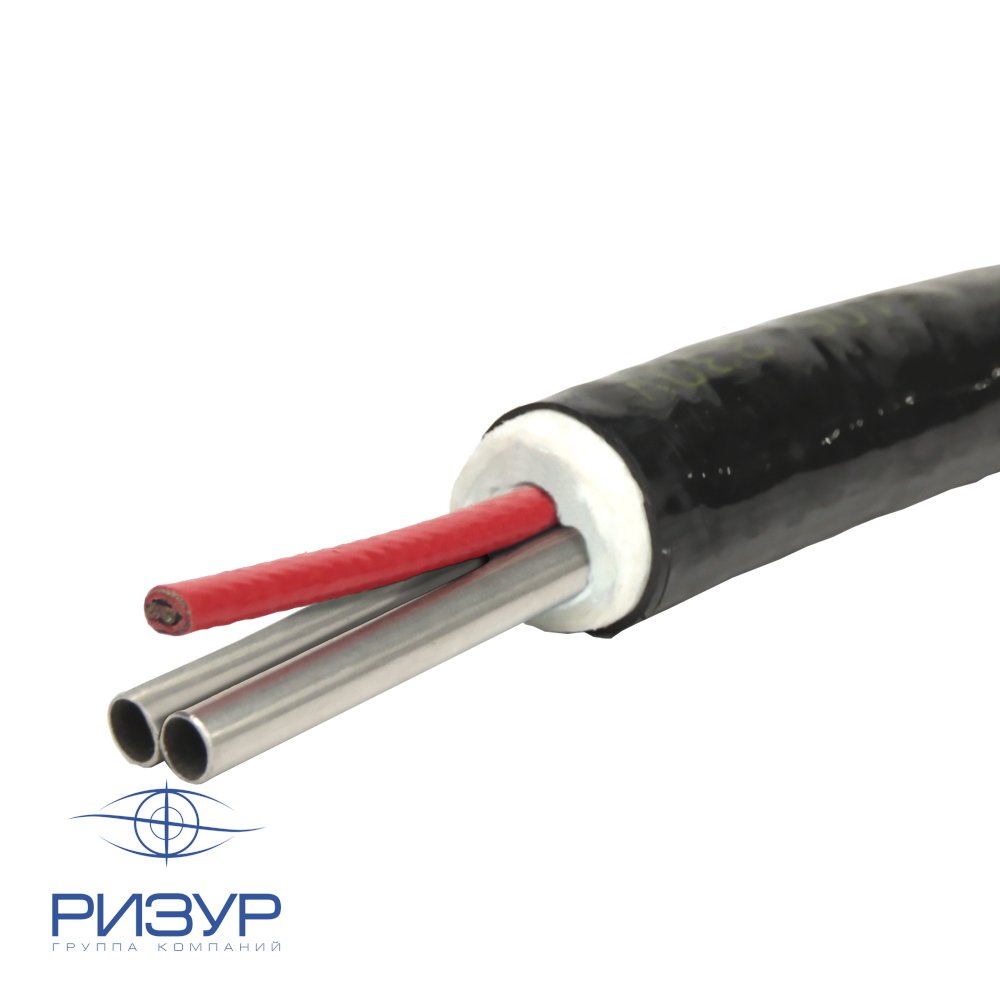

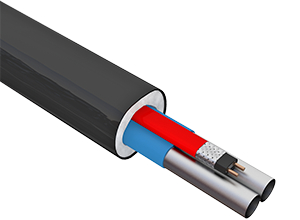

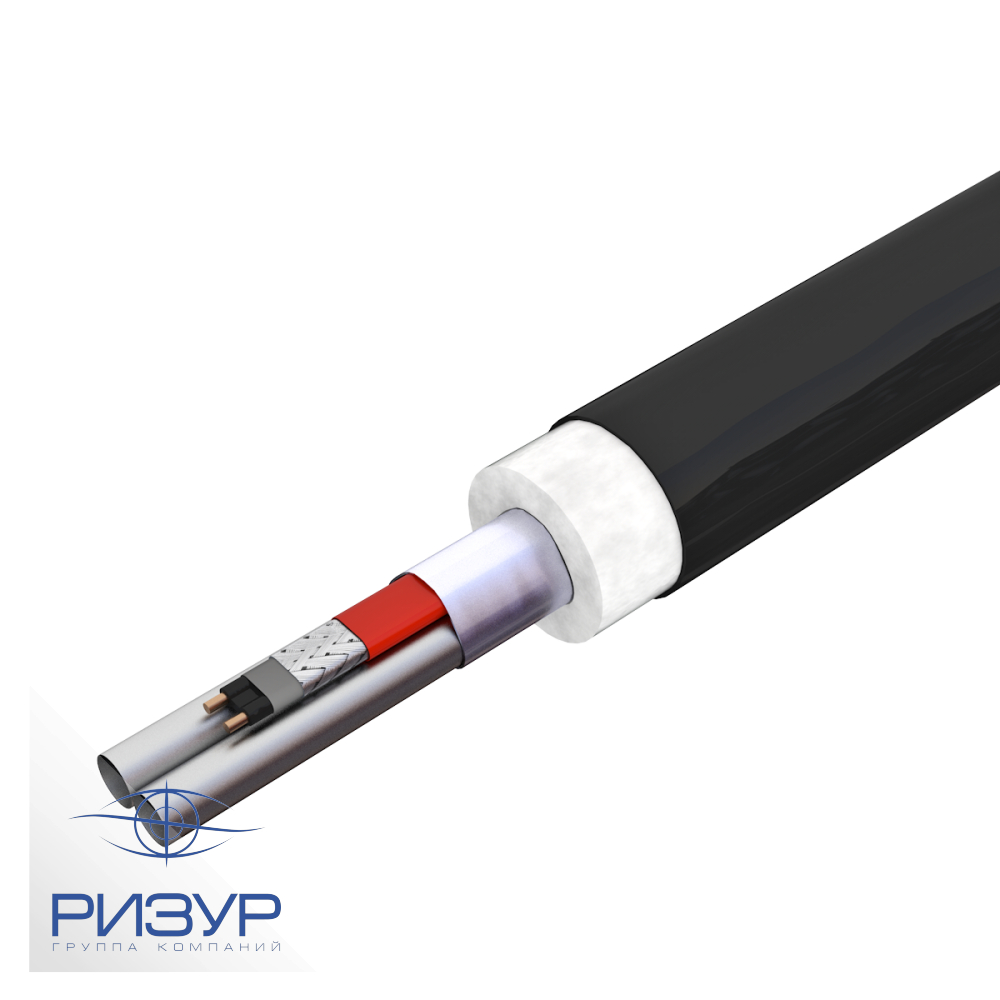

РИЗУРПАК-Э2 - две предизолированных технологических трубки с электрическим спутником |
РИЗУРПАК-Э в зависимости от применяемого теплоспутника имеют несколько вариантов исполнения.
- Низкотемпературное

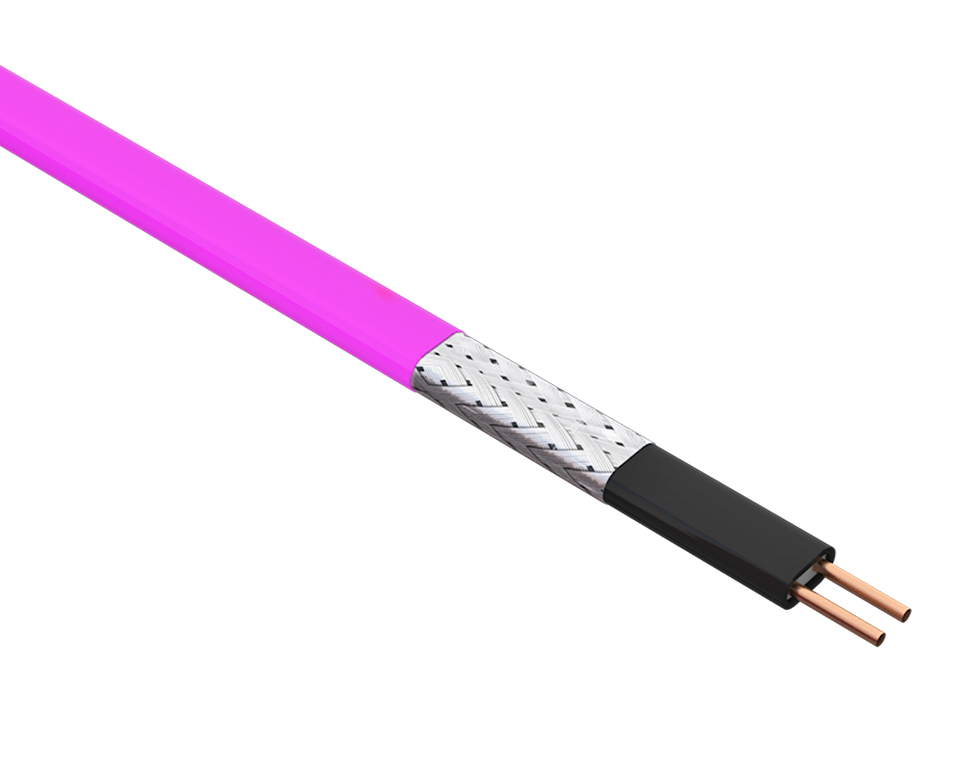

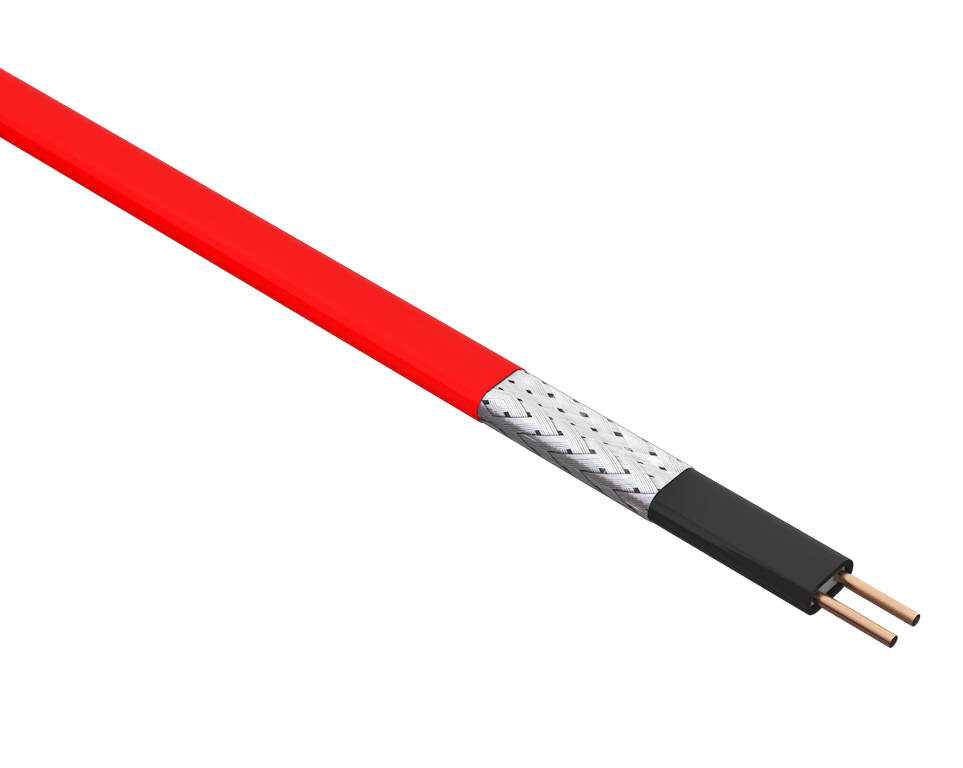

В качестве нагревательного элемента используется низкотемпературный саморегулирующийся греющий кабель (определенный тип кабеля указывается в коде заказа), который непрерывно выдерживает температуру рабочей среды до 65°C, кратковременно — до 85°C. Утепленный пучок трубок РИЗУРПАК-Э низкотемпературного исполнения преимущественно используется для защиты от замерзания или для поддержания температур до +37°C.
- Среднетемпературное и высокотемпературное исполнение

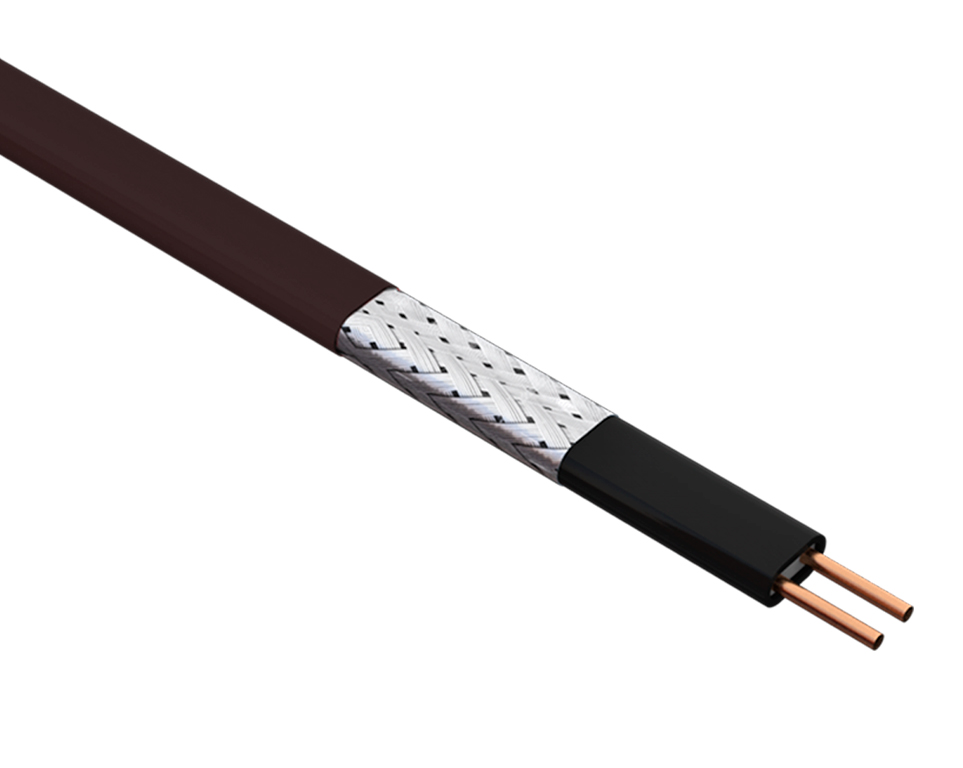

В качестве нагревательного элемента используется высокотемпературный саморегулирующийся греющий кабель (определенный тип кабеля указывается в коде заказа), который непрерывно выдерживает температуру рабочей среды до 121°C, кратковременно — до 250°C. Данный вариант РИЗУРПАК-Э высокотемпературного исполнения используется преимущественно для поддержания температуры рабочей среды до 121°C, защиты от замерзания в таких условиях эксплуатации и технологических процессах, где предусмотрен периодический подъем температуры (например, при пропарке). Для поддержания более высоких температур возможно применение двух электрических спутников в одном пучке.
- Специальное
Данное исполнение РИЗУРПАК предназначено для работы в процессах с высокими температурами, а также для поддержания свыше +121°С. В данном исполнении возможно применение двух электрических спутников в одном пучке, а также в качестве теплоспутника могут применяться самоограничивающиеся или резистивные кабели. Специальное исполнение РИЗУРПАК-Э рассчитывается в соответствии с индивидуальными условиями и предназначено для процессов с температурой до + 800°С.
Система РИЗУРПАК-Э имеет изоляцию негигроскопичным стекловолокном и внешнюю оболочку из термопластичного полиуретана на простых полиэфирах с пластификатором.
| Оболочка систем РИЗУРПАК-Э: термопластичный полиуретан |
Изоляция систем РИЗУРПАК-Э: негигроскопичное стекловолокно |
| Оболочка обеспечивает повышенную механическую защиту, предотвращает износ трубки при вибрации, а также устойчива к гидролизу, действию микроорганизмов, к абразивному воздействию, не имеет в своем составе галогенов, сохраняет пластичность в условиях низких температур, устойчива к воздействию ультрафиолетового излучения. Оболочка систем РИЗУРПАК устойчива к истиранию и химическим воздействиям, что делает трубки и пучки трубок износостойкими и долговечными. При установке фитингов необходимая часть трубок или пучка трубок освобождается от защитной оболочки. |
Равномерная изоляция из негигроскопичного стекловолокна обернута вокруг трубок и спутников по принципу спирали. Негигроскопичное стекловолокно наматывается внахлест, причем каждый последующий слой накладывается в противоположном направлении, благодаря чему в технологических трубках не возникает мостиков холода, оболочка не нагревается, а теплоизоляционный слой систем РИЗУРПАК при загибании сохраняет свои свойства. |
| Плотность: 1, 11 г/м3 Твердость по Шору: 80 А |
Поверхностная плотность: 210 г/м3 Теплопроводность при 25 °С: 0,035 Вт/(м·K) |
Аксессуары и комплектующие
Для подключения и монтажа предизолированных импульсных трубок к трубопроводам, технологическим процессам и приборам используют различные устройства и аксессуары.
Устройство ввода пучка трубок РИЗУРПАК в шкаф/через стенку
Устройство ввода пучка трубок РИЗУРПАК в шкаф обеспечивает водонепроницаемое уплотнение в месте прохода пучка трубок РИЗУРПАК, например, через стенку шкафа. Устройство ввода пучка трубок РИЗУРПАК состоит из набора колец и термоусадочного наконечника для герметизации пучка трубок.

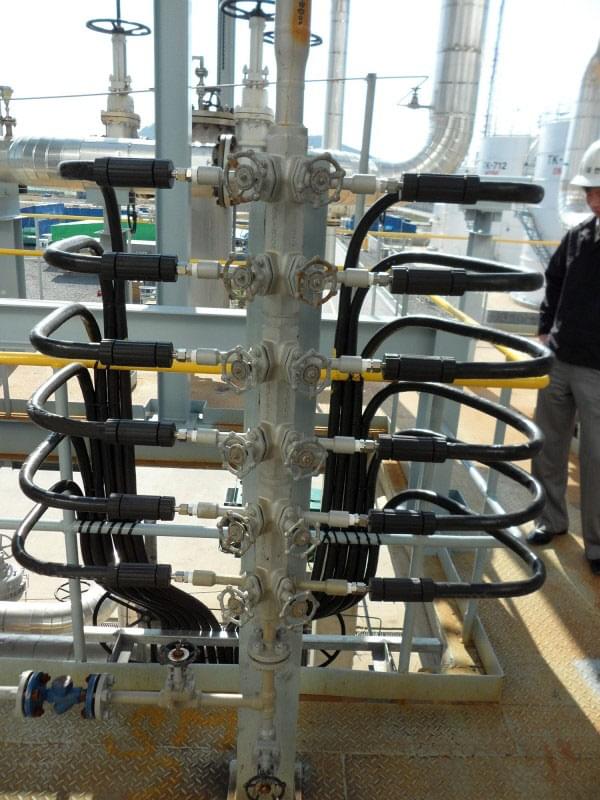

Термоусадочные заделки концов пучка
Термоусаживаемые заделки (перчатки) обеспечивает герметизацию торцов РИЗУРПАК, защищают от воздействия климатических факторов. Заделки изготавливаются из термически стабилизированного, модифицированного полиолефина и рекомендуется к применению для всех открытых торцов пучка труб. В соответствии с требованиями проекта используются двупалые, трехпалые, четырехпалые, пятипалые, шестипалые разветвленные перчатки.
Ремкомплект оболочки
Ремкомплект состоит из материала термической изоляции, стекловолоконной ленты, полимерно-битумной заплаты РИЗУР, обладающей повышенной механической прочностью на сжатие и разрыв, сохраняющей эластичность даже при долгой эксплуатации. Составляющие комплекта применяются на месте эксплуатации пучка труб для устранения различных непредвиденных повреждений. Данный комплект используется для герметизации соединений в пучке труб, для соединения отрезков пучка труб, для удлинения слоя изоляции и оболочки, защищающей от воздействия климатических факторов в случаях, когда была отрезана слишком длинная часть пучка труб.

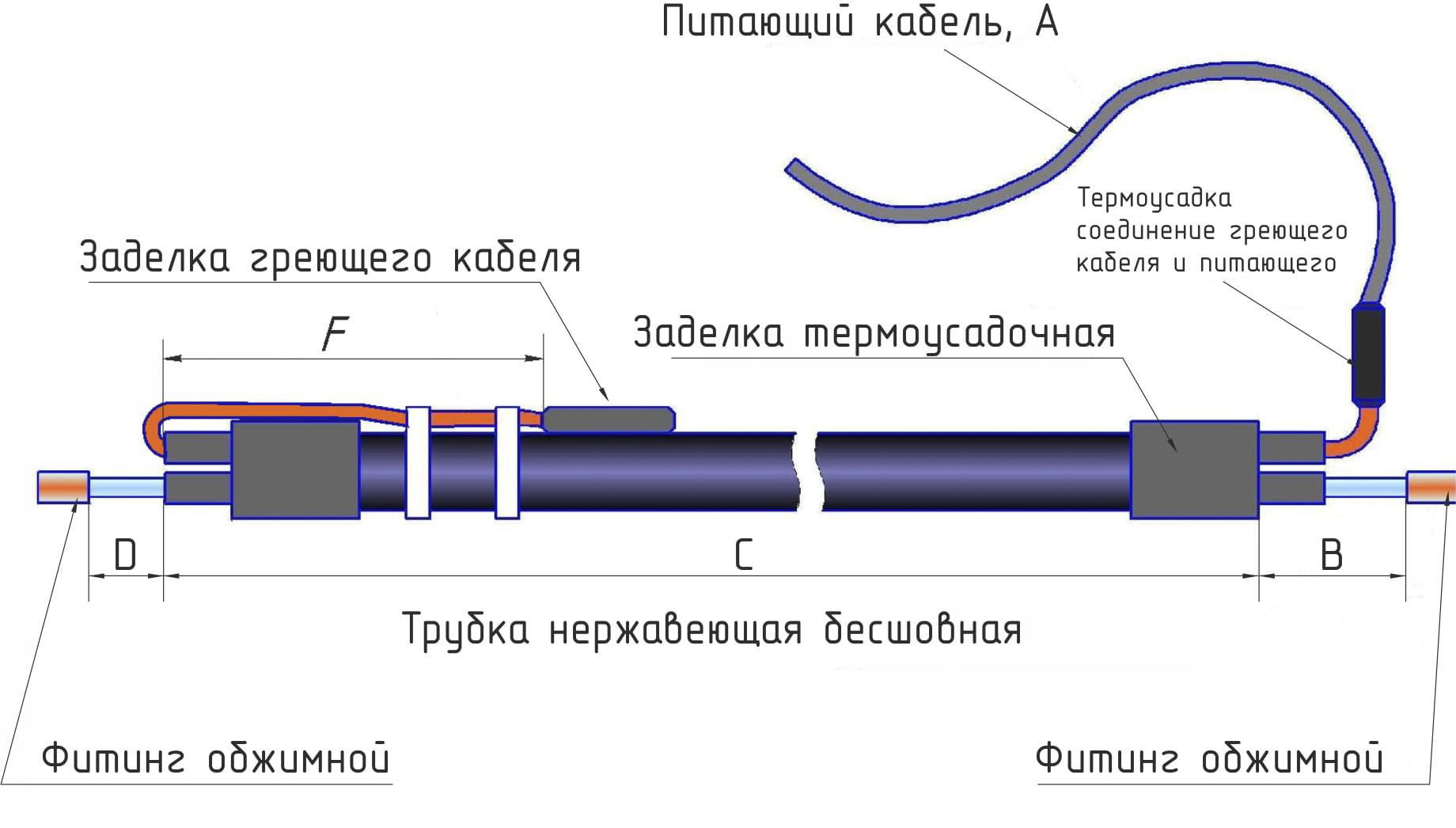

Комплект для оконцевания и и электрического подключения греющего кабеля
Комплект состоит из кабельного ввода с резьбой М25х1,5, термоусадочных, в том числе и концевых заделок. Составляющие комплекта применяются для оконцевания и подключения в клеммную коробку как низкотемпературных, так и высокотемпературных саморегулирующихся греющих кабелей. Данный комплект разрешен для использования в опасных зонах.
Терморегуляторы
Терморегуляторы серии РИЗУР-ТБ-ЦСУ производства «НПО РИЗУР» используются для управления температурой технологической трубы или включения греющего кабеля в пучках труб с электрическим спутником.
Термостаты
Используются для управления температурой технологической трубы или включения греющего кабеля в пучках труб с электрическим спутником.
Технические характеристики
| Зона установки | - общепромышленные объекты |
| - взрывоопасные зоны В-1а и В-1г по ПУЭ гл. 7.3 | |
| Стойкость | - к нефтепродуктам |
| - к химическим средам | |
| - к УФ-излучению | |
| Маркировка взрывозащиты: | |
| Серия РИЗУРПАК-Э | 1 Exs II T6…T4 X* |
| Серии РИЗУРПАК-ПЛ/-ПТ/-З | II Gb T6…T4 X* |
| Степень защиты оболочки | - IP67 по ГОСТ 14254-96 |
| Минимальная температура окружающей среды при монтаже, °С | -40 |
| Диапазон температур окружающей среды при эксплуатации, °С | -60 ... +60 |
| Максимальная температура на поверхности оболочки, °С | +60 |
| Напряжение питания для РИЗУРПАК-Э | 230В |
| Цвет оболочки | любой (по умолчанию черный) |
| Гарантийный срок эксплуатации | - 12 месяцев |
| - 24/36 месяцев (по заказу) | |
| Средний срок эксплуатации | - не менее 20 лет |
Техническое описание материалов РИЗУРПАК
| Оболочка | |
| Материал | Высококачественный морозостойкий PVC • не имеет в своем составе галогенов, • устойчив к абразивному воздействию, • устойчив к воздействию ультрафиолетового излучения, • сохраняет пластичность в условиях низких температур, • не впитывает влагу, • предотвращает износ трубки при вибрации. |
| Твердость, Шор A | 80 |
| Плотность, г/см3 | 1,11 |
| Предел прочности, МПа | 45 |
| Относительное удлинение при разрыве, % | 650 |
| Напряжение при 20% удлинении, МПа | 2 |
| Напряжение при 100% удлинении, МПа | 4,5 |
| Напряжение при 300% удлинении, МПа | 8 |
| Сопротивление раздиру, кН/м | 55 |
| Истирание, мм3 | 30 |
| Предел прочности при растяжении после 42-дневного хранения в воде при 80 °С, МПа |
30 |
| Ударная вязкость образца с надрезом (Шарпи), кДж/м 2 |
Без разрушений |
| Изоляция | |
| Материал | негигроскопичное стекловолокно |
| Поверхностная плотность, г/м2 | 210 |
| Теплопроводность при 25 °С,Вт/(м·K) | 0, 035 |
| Температура | |
| • РИЗУРПАК-ПЛ/-ПТ/-З | Максимальная температура технологической трубки 204°C* |
| • РИЗУРПАК-Э | Максимальная температура воздействия на греющий кабель Постоянная температура*: РИЗУР-СГЛ-НТ 65°C РИЗУР-СГЛ-СТ 120°C РИЗУР-СГЛ-ВТ 200 °C Кратковременная температура (в сумме до 1000 часов)*: РИЗУР-СГЛ-НТ 85°C РИЗУР-СГЛ-СТ 200°C РИЗУР-СГЛ-ВТ 250 °C Выше 250 градусов по согласованию с отдалением греющего кабеля от трубки на 10-15 мм |
Технические характеристики трубы
| Внешний диаметр, мм | Стенка, мм | Конструкция и материал | ASTM |
| 6
|
1 | бесшовная калиброванная 316/316L SS | А-269 |
| 8 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 10 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1,5 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1,6 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 2 | бесшовная калиброванная 316/316L SS | А-269 |
| 6 | 1 | медь | В-68, В-75 |
| 8 | 1 | медь | В-68, В-75 |
| 10 | 1 | медь | В-68, В-75 |
| 12 | 1 | медь | В-68, В-75 |
| 6 | 1 | 6 мм PFA Teflon | |
| 8 | 1 | 8 мм PFA Teflon | |
| 10 | 1 | 10 мм PFA Teflon | |
| 12 | 1 | 12 мм PFA Teflon |
| Внешний диаметр, дюймы | Стенка, дюймы | Конструкция и материал | ASTM |
| 1/2" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |

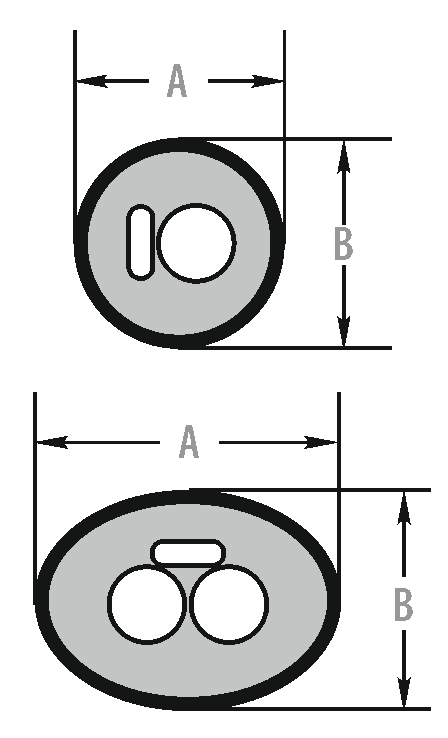

| Размеры | Номинальный вес, кг/м | Номинальные размеры, мм |  |
|
| А | В | |||
| РИЗУРПАК-Э1 Одна 6 мм технологическая трубка | 0,45 | 38-42 | 38-42 | |
| РИЗУРПАК-Э1 Одна 8 мм технологическая трубка | 0,6 | 38-42 | 38-42 | |
| РИЗУРПАК-Э1 Одна 12 мм технологическая трубка | 0,74 | 38-42 | 38-42 | |
| РИЗУРПАК-Э2 Две 6 мм технологических трубки | 0,6 | 40-45 | 40-45 | |
| РИЗУРПАК-Э2 Две 8 мм технологических трубки | 0,89 | 48-50 | 48-50 | |
| РИЗУРПАК-Э2 Две 12 мм технологических трубки | 1,19 | 48-50 | 48-50 | |
 |
|
 |
|
 |
|
