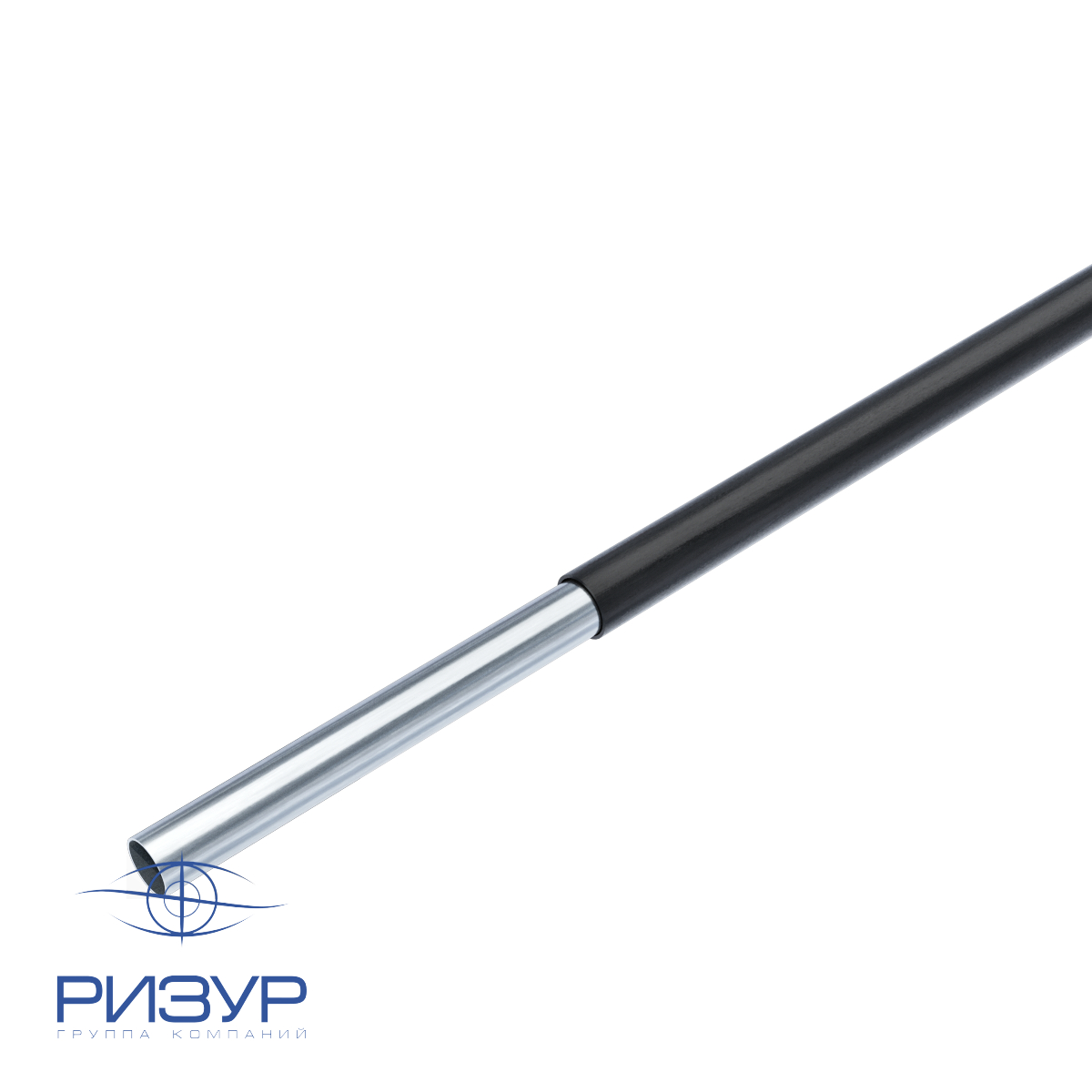

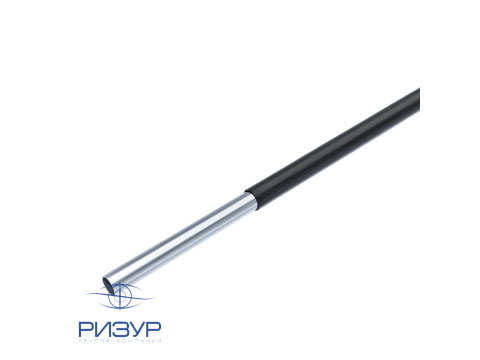

Импульсная трубка в защитной оболочке РИЗУРПАК-И
- Защита от коррозии в агрессивных средах
- Высокая механическая стойкость оболочки к вибрации
- Устойчивость оболочки к ультрафиолету и химическим воздействиям
- Морозостойкий и пластичный материал оболочки
- Соответствие международным стандартам и сертификация
- Возможность изготовления трубок по индивидуальным заказам
- Широкий ассортимент диаметров и толщин стенок трубок
- Долговечность и износостойкость в сложных условиях эксплуатации
Импульсные трубки РИЗУРПАК-И с защитным покрытием применяются в условиях агрессивных воздействий окружающей среды, где трубки из нержавеющей стали подвергаются коррозии. Изолированные линии без утепления эксплуатируются в химической и нефтехимической промышленностях, морской нефтедобыче, буровых установках, судостроении, машиностроении, промышленном и гражданском строительстве и т.д.
В 2020 году компания «РИЗУР» локализовала производство предизолированных импульсных трубок и пучков трубок РИЗУРПАК в России. На данный момент ООО «НПО РИЗУР» является единственным предприятием в РФ, выпускающим предизолированные импульсные трубки. Продукция сертифицирована, соответствует международным стандартам, ГОСТ и техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».
Трубки с защитным покрытием РИЗУРПАК-И подходят для пневматических и гидравлических систем, герметичных линий подачи воды, систем рециркуляции конденсата, закачки химических реагентов, доставки пара, в том числе в условиях прямого погружения в агрессивную к нержавеющей стали среду.
Импульсные линии РИЗУРПАК-И в защитной оболочке обеспечивают повышенную защиту трубки от износа в результате вибрации.
Система РИЗУРПАК-И имеет внешнюю оболочку из термопластичного полиуретана на простых полиэфирах с пластификатором.
| Оболочка системы РИЗУРПАК-И: термопластичный полиуретан |
| Оболочка обеспечивает повышенную механическую защиту, предотвращает износ трубки при вибрации, а также устойчива к гидролизу, действию микроорганизмов, к абразивному воздействию, не имеет в своем составе галогенов, сохраняет пластичность в условиях низких температур, устойчива к воздействию ультрафиолетового излучения. Оболочка систем РИЗУРПАК устойчива к истиранию и химическим воздействиям, что делает трубки и пучки трубок износостойкими и долговечными. При установке фитингов необходимая часть трубок или пучка трубок освобождается от защитной оболочки. |
| Плотность: 1, 11 г/м3 Твердость по Шору: 80 А |
Кроме стандартных исполнений, возможно изготовление импульсных трубок РИЗУРПАК-И по индивидуальному заказу: трубки могут отличаться диаметром, толщиной стенки, материалом.
ООО "НПО РИЗУР" производит системы РИЗУРПАК-И, в которых импульсные трубки из нержавеющей стали могут быть изготовлены как по стандартной спецификации ASTM А269, так и в соответствии с ГОСТ 9941-2022.
Трубки РИЗУРПАК-И поставляются как в бухтах, так и отрезками необходимой длины.
| Ø внешний диаметр, мм | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20*** |
| толщина стенки, мм | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1,5 |
| 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 1,5 | 2 | |
| - | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2,5 | |
| - | - | - | - | - | - | 2,5 | 2,5 | 3 |
| Ø внешний диаметр, дюймы | 1/2" | 3/4" |
| толщина стенки, дюймы | 0,049" | 0,049" |
| 0,065" | 0,065" | |
| 0,095" | 0,095" |
*** Для трубки диаметром 20 мм исполнение из стали марки AISI 304/304L предусмотрено только при толщине стенки 2,0 мм. Трубки иных габаритов или из других марок стали предлагаются по запросу.
Технические характеристики
| Внешний диаметр, мм | 6 | 8 | 10 | 12 | 14 | 15 | 16 | 18 | 20* |
| Толщина стенки, мм | 1 1,5 |
1 1,5 2,0 |
1 1,5 2,0 |
1 1,5 2,0 |
1 1,5 2,0 |
1 1,5 2,0 |
1 1,5 2,0 2,5 |
1 1,5 2,0 2,5 |
1,5 2,0 2,5 3,0 |
| Материалы исполнения |
|
||||||||
| Конструкция трубки | бесшовная калиброванная | ||||||||
*Для трубки диаметром 20 мм исполнение из стали марки AISI 304/304L предусмотрено только при толщине стенки 2,0 мм.
Трубки иных габаритов или из других марок стали предлагаются по запросу.
Техническое описание оболочки системы РИЗУРПАК-И
| Оболочка | |
| Материал | Высококачественный морозостойкий PVC: • не имеет в своем составе галогенов, • устойчив к абразивному воздействию, • устойчив к воздействию ультрафиолетового излучения, • сохраняет пластичность в условиях низких температур, • не впитывает влагу, • предотвращает износ трубки при вибрации. |
| Твердость, Шор A | 80 |
| Плотность, г/см3 | 1,11 |
| Предел прочности, МПа | 45 |
| Относительное удлинение при разрыве, % | 650 |
| Напряжение при 20% удлинении, МПа | 2 |
| Напряжение при 100% удлинении, МПа | 4,5 |
| Напряжение при 300% удлинении, МПа | 8 |
| Сопротивление раздиру, кН/м | 55 |
| Истирание, мм3 | 30 |
| Предел прочности при растяжении после 42-дневного хранения в воде при 80 °С, МПа |
30 |
| Ударная вязкость образца с надрезом (Шарпи), кДж/м 2 |
Без разрушений |
