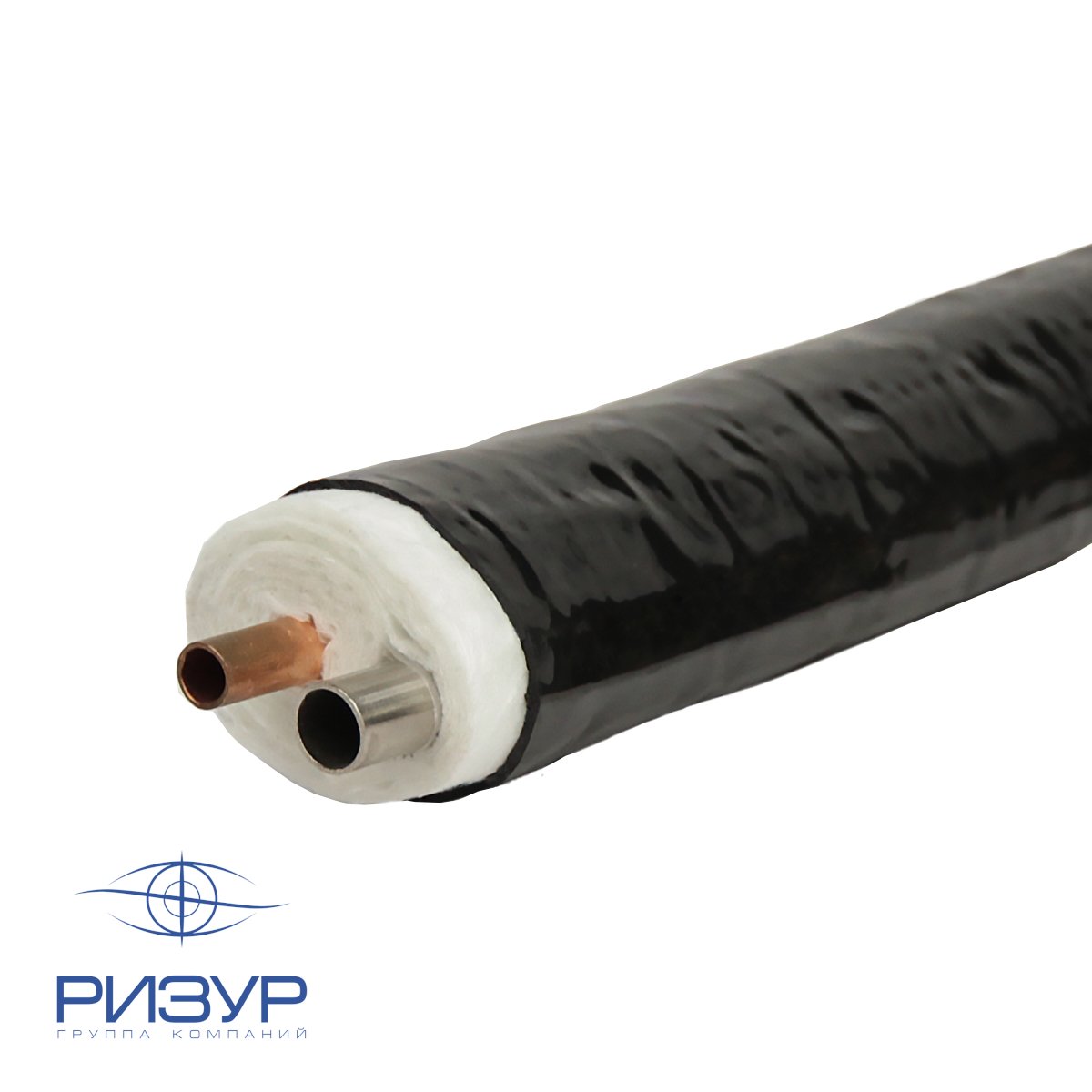

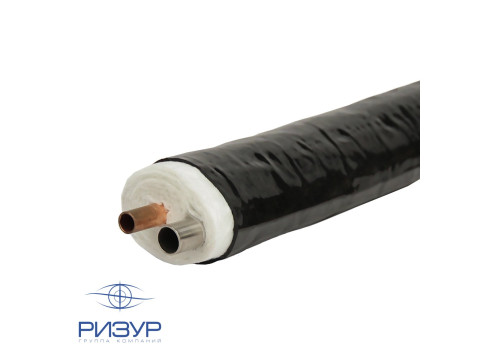

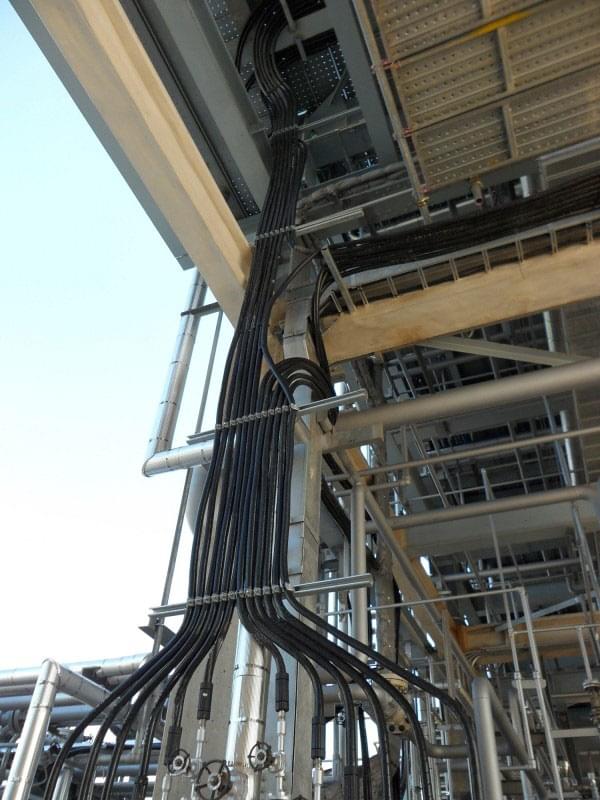

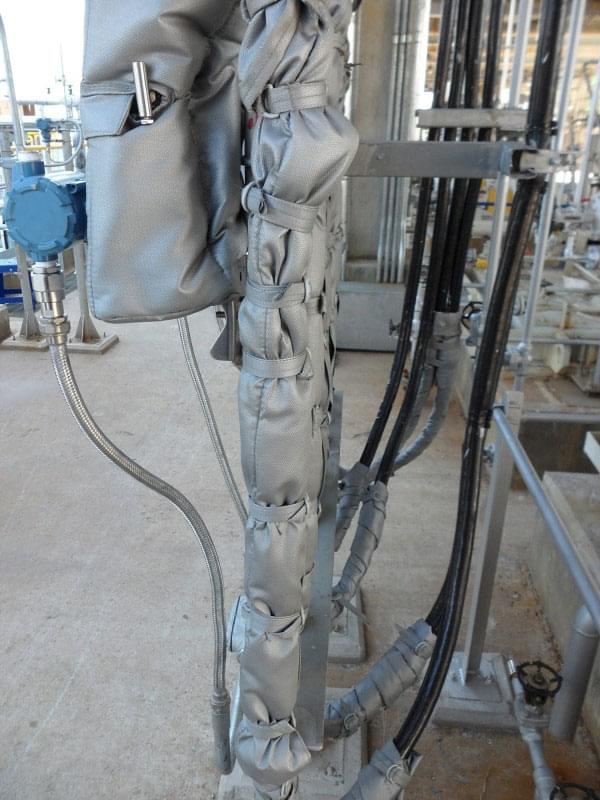

Утепленный пучок трубок с паровым спутником РИЗУРПАК-ПЛ и РИЗУРПАК-ПТ
- Высокая теплоизоляция с использованием негигроскопичного стекловолокна.
- Устойчивость оболочки к ультрафиолету, абразивному и химическому воздействию.
- Поддержание стабильной температуры технологических трубок на длинных участках.
- Применение для труб малого диаметра с защитой от перегрева и замерзания.
- Разные конфигурации (ПЛ и ПТ) для контроля температуры и вязкости среды.
- Высокая механическая прочность и стойкость к вибрации.
- Соответствие международным стандартам и взрывозащите.
- Длительный срок эксплуатации — более 20 лет.
«НПО РИЗУР» предлагает утепленные пучки трубок РИЗУРПАК с паровыми спутниками. Система РИЗУРПАК-ПЛ, где между трубкой обогрева и технологической трубкой расположен слой изоляции для исключения перегрева, используется в процессах, где применяются трубки малого диаметра (пробоотборы, дозирование химических реагентов). Система РИЗУРПАК-ПТ, где трубка обогрева располагается вплотную к технологической трубке, используется для импульсных линий оборудования, технологических линий анализаторов, пробоотборников, дозаторов химических реагентов, технологических линиях малого диаметра для поддержания более высокой температуры, что особенно важно для контроля вязкости среды.
В 2020 году компания «РИЗУР» локализовала производство предизолированных импульсных трубок и пучков трубок РИЗУРПАК в России. На данный момент ООО «НПО РИЗУР» является единственным предприятием в РФ, выпускающим предизолированные импульсные трубки. Продукция сертифицирована, соответствует международным стандартам, ГОСТ и техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».
Назначение и описание конструкции

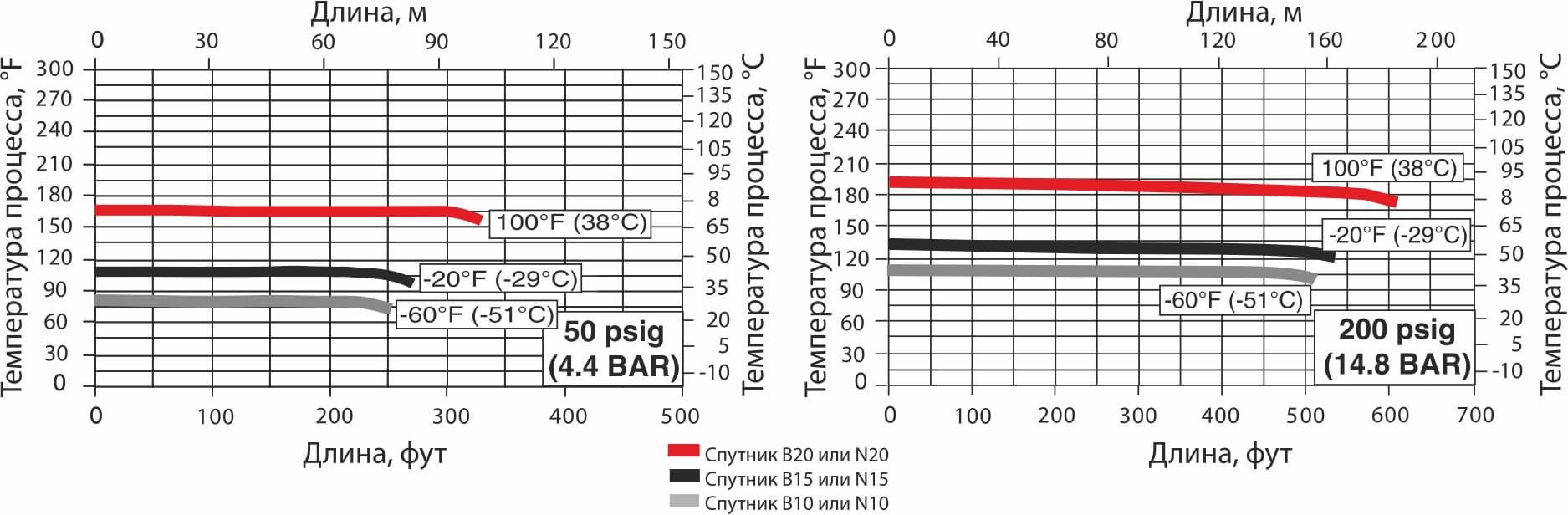

Технологические трубки и трубка спутника РИЗУРПАК-ПЛ (индивидуально обернутые изолирующим материалом для уменьшения передачи тепла) могут поддерживать температуру между +10°С и +93°С. Данная система обеспечивает более стабильную температуру трубки на длинном промежутке, нежели конструкции РИЗУРПАК-ПТ. Системы типа РИЗУРПАК-ПЛ предназначены для использования в тех процессах, где применяются трубки малого диаметра, например, пробоотборы и дозирование химических реагентов.
Также рекомендуется применять трубки типа РИЗУРПАК-ПЛ для защиты от замерзания импульсных линий, оборудования и технологических линий анализаторов.
 |

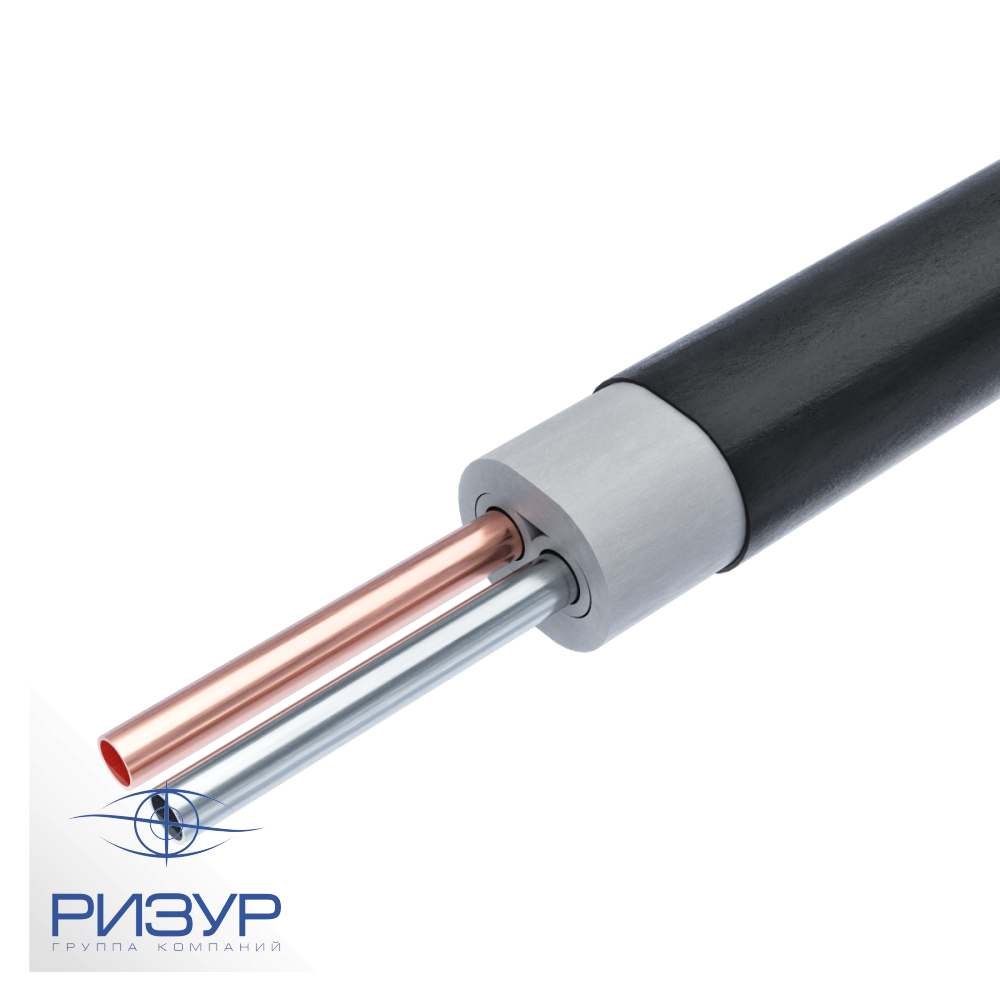

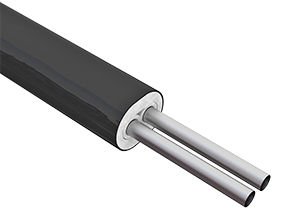

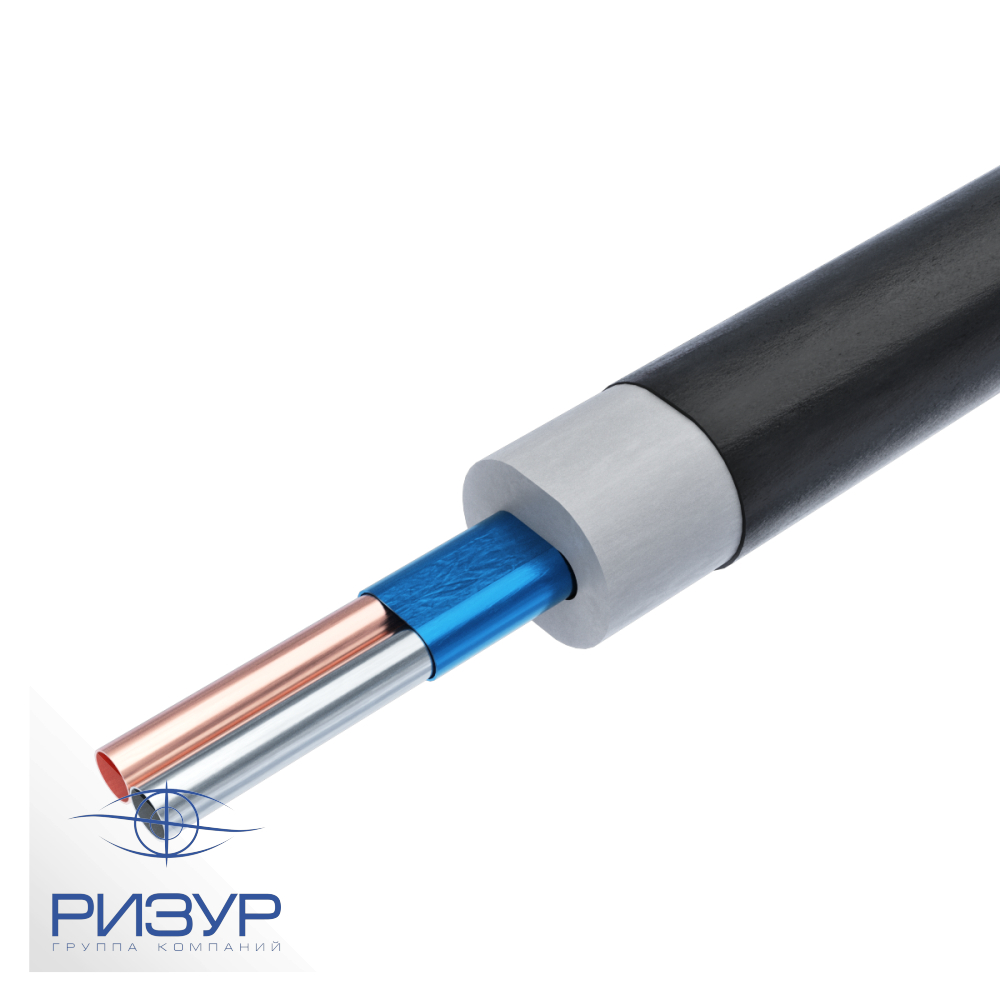

РИЗУРПАК-ПЛ1 – одна предизолированная технологическая трубка с паровым спутником. |
 |

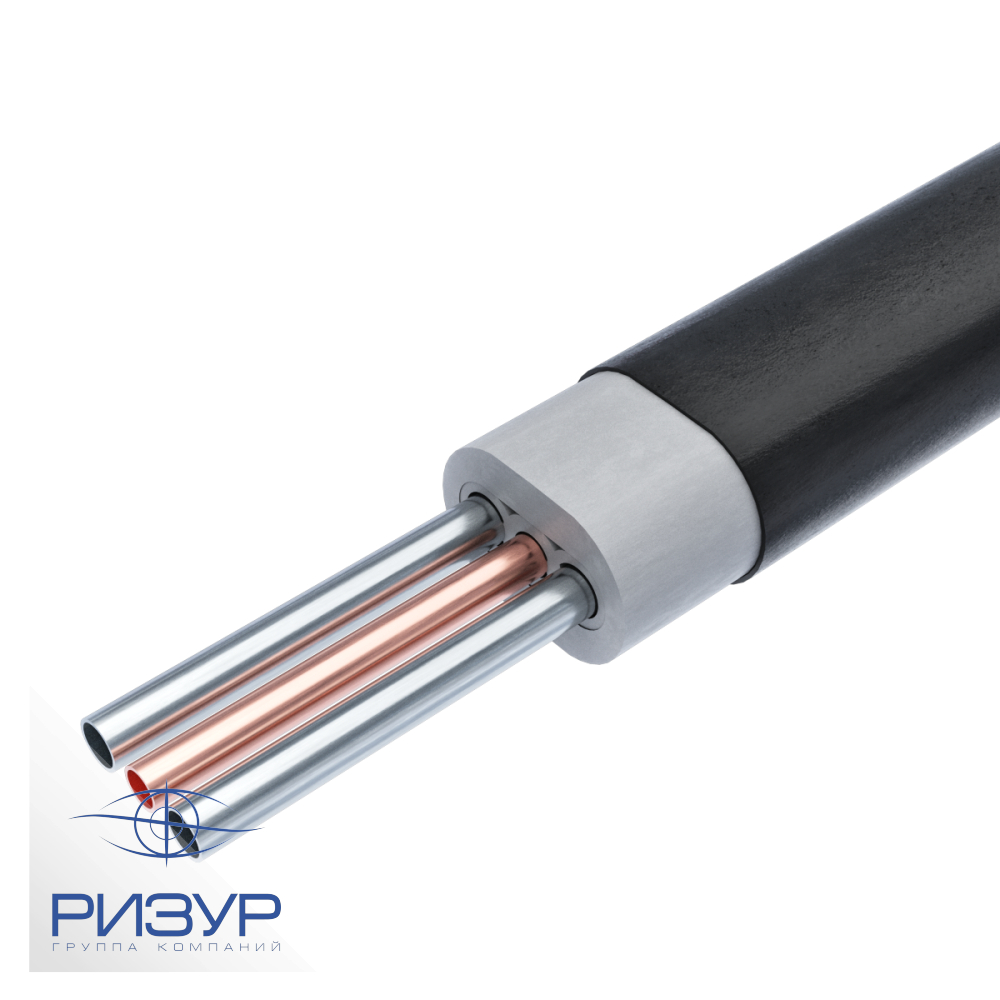

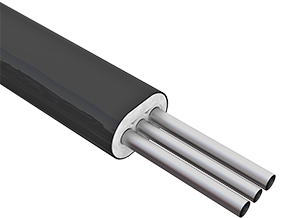

РИЗУРПАК-ПЛ2 – две предизолированные технологические трубки с паровым спутником. |

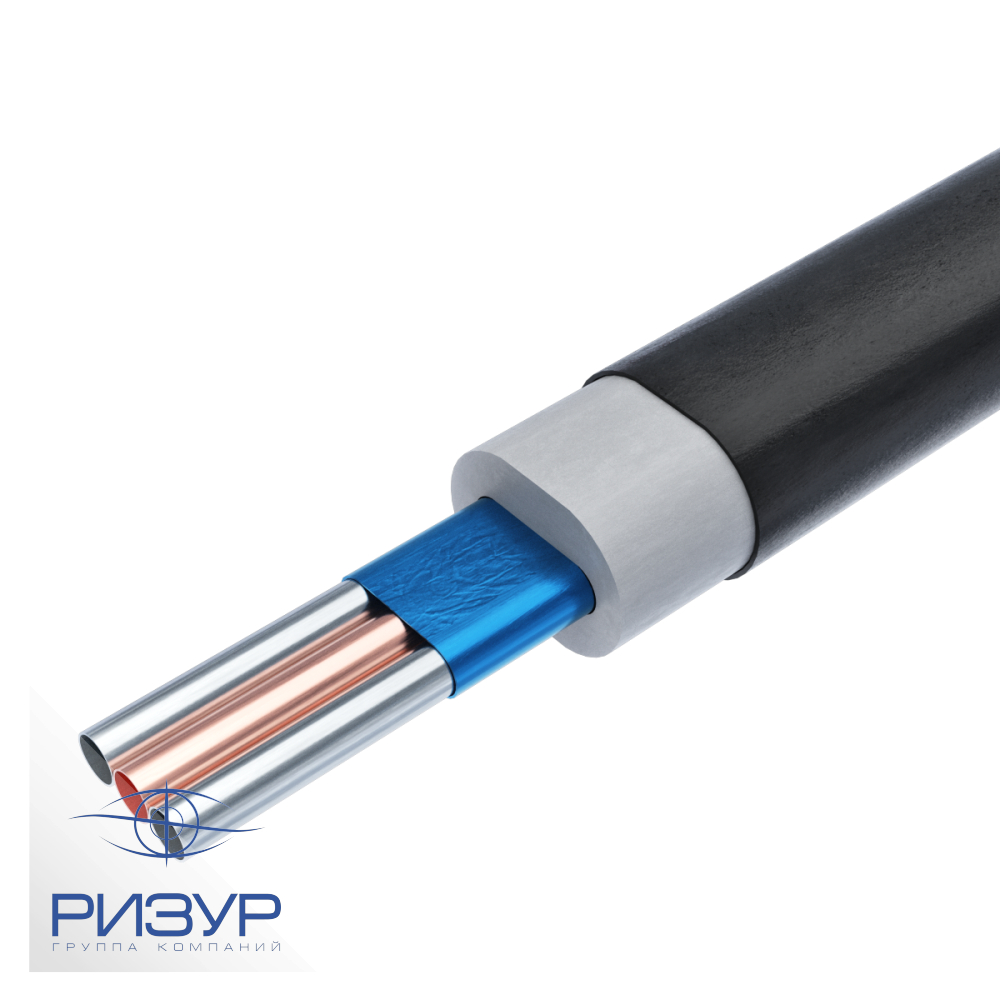

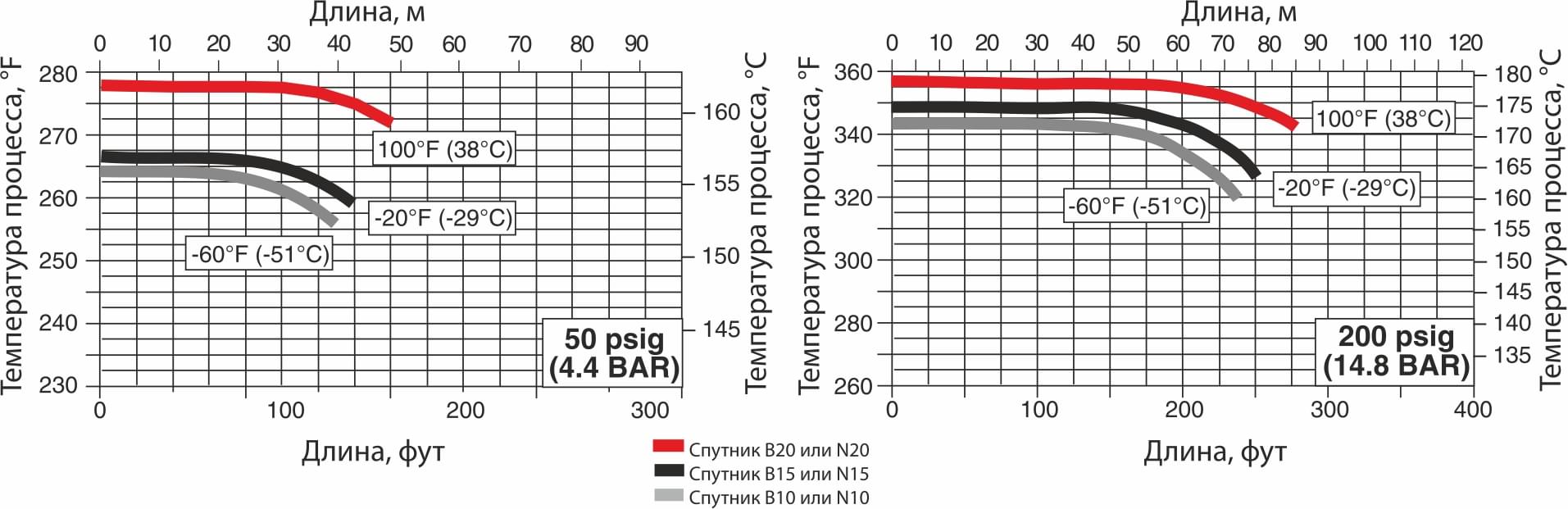

Пучки типа РИЗУРПАК-ПТ рекомендуется использовать для импульсных линий оборудования, технологических линий анализаторов, пробоотборников, дозаторов химических реагентов и в других линиях малого диаметра, где требуется поддержание более высокой температуры. Это особенно важно контроля вязкости среды. Тяжелый паровой спутник обеспечивает прямой контакт технологических трубок со спутником и поддержание более высокой технологической температуры.
 |

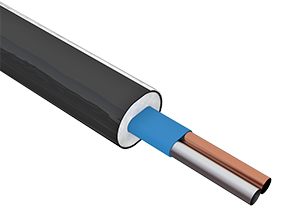

РИЗУРПАК-ПТ1 - одна предизолированная технологическая трубка с паровым спутником. |
 |

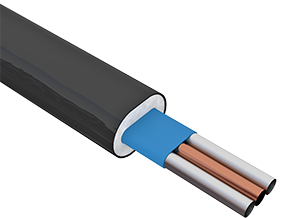

РИЗУРПАК-ПТ2 - две предизолированных технологических трубки с паровым спутником. |
|
|
|
|
Системы РИЗУРПАК-ПЛ и РИЗУРПАК-ПТ имеют изоляцию негигроскопичным стекловолокном и внешнюю оболочку из термопластичного полиуретана на простых полиэфирах с пластификатором.
| Оболочка систем РИЗУРПАК-ПЛ,-ПТ: термопластичный полиуретан |
Изоляция систем РИЗУРПАК-ПЛ,-ПТ: негигроскопичное стекловолокно |
| Оболочка обеспечивает повышенную механическую защиту, предотвращает износ трубки при вибрации, а также устойчива к гидролизу, действию микроорганизмов, к абразивному воздействию, не имеет в своем составе галогенов, сохраняет пластичность в условиях низких температур, устойчива к воздействию ультрафиолетового излучения. Оболочка систем РИЗУРПАК устойчива к истиранию и химическим воздействиям, что делает трубки и пучки трубок износостойкими и долговечными. При установке фитингов необходимая часть трубок или пучка трубок освобождается от защитной оболочки. |
Равномерная изоляция из негигроскопичного стекловолокна обернута вокруг трубок и спутников по принципу спирали. Негигроскопичное стекловолокно наматывается внахлест, причем каждый последующий слой накладывается в противоположном направлении, благодаря чему в технологических трубках не возникает мостиков холода, оболочка не нагревается, а теплоизоляционный слой систем РИЗУРПАК при загибании сохраняет свои свойства. |
| Плотность: 1, 11 г/м3 Твердость по Шору: 80 А |
Поверхностная плотность: 210 г/м3 Теплопроводность при 25 °С: 0,035 Вт/(м·K) |
Аксессуары и комплектующие
Для подключения и монтажа предизолированных импульсных трубок к трубопроводам, технологическим процессам и приборам используют различные устройства и аксессуары.
Устройство ввода пучка трубок РИЗУРПАК в шкаф/через стенку
Устройство ввода пучка трубок РИЗУРПАК в шкаф обеспечивает водонепроницаемое уплотнение в месте прохода пучка трубок РИЗУРПАК, например, через стенку шкафа. Устройство ввода пучка трубок РИЗУРПАК состоит из набора колец и термоусадочного наконечника для герметизации пучка трубок.

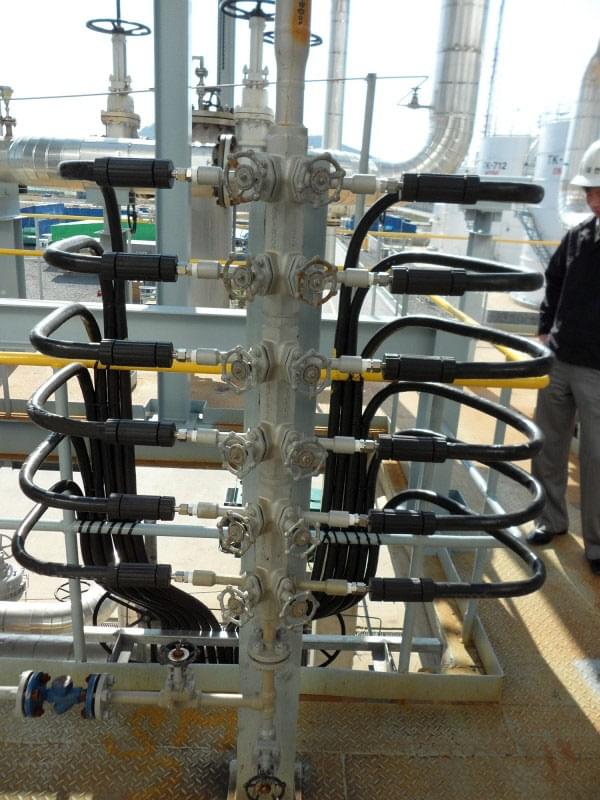

Термоусадочные заделки концов пучка
Термоусаживаемые заделки (перчатки) обеспечивает герметизацию торцов РИЗУРПАК, защищают от воздействия климатических факторов. Заделки изготавливаются из термически стабилизированного, модифицированного полиолефина и рекомендуется к применению для всех открытых торцов пучка труб. В соответствии с требованиями проекта используются двупалые, трехпалые, четырехпалые, пятипалые, шестипалые разветвленные перчатки.
Ремкомплект оболочки
Ремкомплект состоит из материала термической изоляции, стекловолоконной ленты, полимерно-битумной заплаты РИЗУР, обладающей повышенной механической прочностью на сжатие и разрыв, сохраняющей эластичность даже при долгой эксплуатации. Составляющие комплекта применяются на месте эксплуатации пучка труб для устранения различных непредвиденных повреждений. Данный комплект используется для герметизации соединений в пучке труб, для соединения отрезков пучка труб, для удлинения слоя изоляции и оболочки, защищающей от воздействия климатических факторов в случаях, когда была отрезана слишком длинная часть пучка труб.
Технические характеристики

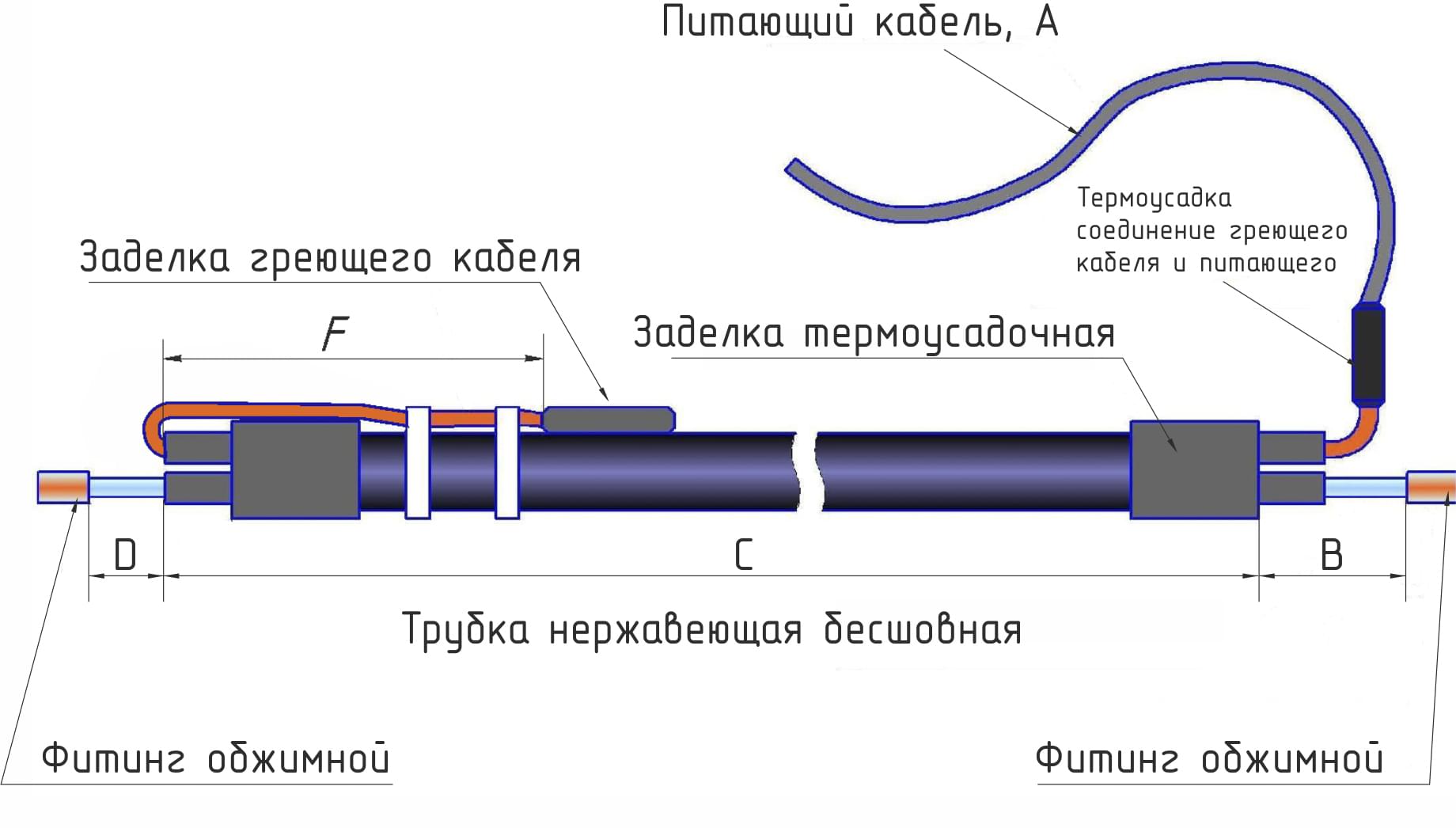

| Зона установки | - общепромышленные объекты |
| - взрывоопасные зоны В-1а и В-1г по ПУЭ гл. 7.3 | |
| Стойкость | - к нефтепродуктам |
| - к химическим средам | |
| - к УФ-излучению | |
| Маркировка взрывозащиты: | |
| Серия РИЗУРПАК-Э | 1 Exs II T6…T4 X* |
| Серии РИЗУРПАК-ПЛ/-ПТ/-З/-И | II Gb T6…T4 X* |
| Степень защиты оболочки | - IP67 по ГОСТ 14254-96 |
| Минимальная температура окружающей среды при монтаже | -40°С |
| Диапазон температур окружающей среды при эксплуатации: | |
| для температурного класса Т6 | - от -70 до +45 °С |
| для температурного класса Т5 | - от -70 до +60 °С |
| для температурного класса Т4 | - от -70 до +95 °С |
| для температурного класса Т3* | - от -70 до +160 °С |
| для температурного класса Т2* | - от -70 до +255 °С |
| для температурного класса Т1* | - от -70 до +405 °С |
| Максимальная температура на поверхности оболочки | +60° С |
| Напряжение питания для РИЗУРПАК-Э | 230В |
| Цвет оболочки | любой (по умолчанию черный) |
| Гарантийный срок эксплуатации | - 12 месяцев |
| - 24/36 месяцев (по заказу) | |
| Средний срок эксплуатации | - не менее 20 лет |
Техническое описание материалов РИЗУРПАК
| Оболочка | |
| Материал | Высококачественный морозостойкий PVC: • не имеет в своем составе галогенов, • устойчив к абразивному воздействию, • устойчив к воздействию ультрафиолетового излучения, • сохраняет пластичность в условиях низких температур, • не впитывает влагу, • предотвращает износ трубки при вибрации. |
| Твердость, Шор A | 80 |
| Плотность, г/см3 | 1,11 |
| Предел прочности, МПа | 45 |
| Относительное удлинение при разрыве, % | 650 |
| Напряжение при 20% удлинении, МПа | 2 |
| Напряжение при 100% удлинении, МПа | 4?5 |
| Напряжение при 300% удлинении, МПа | 8 |
| Сопротивление раздиру, кН/м | 55 |
| Истирание, мм3 | 30 |
| Предел прочности при растяжении после 42-дневного хранения в воде при 80 °С, МПа |
30 |
| Ударная вязкость образца с надрезом (Шарпи), кДж/м 2 |
Без разрушений |
| Изоляция | |
| Материал | негигроскопичное стекловолокно |
| Поверхностная плотность, г/м2 | 210 |
| Теплопроводность при 25 °С, Вт/(м·K) | 0, 035 |
| Температура | |
| • РИЗУРПАК-ПЛ/-ПТ/-З/-И | Максимальная температура технологической трубки 204°C* |
Технические характеристики трубы
| Внешний диаметр, мм | Стенка, мм | Конструкция и материал | ASTM |
| 6
|
1 | бесшовная калиброванная 316/316L SS | А-269 |
| 8 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 10 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 12 | 1,5 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 1,6 | бесшовная калиброванная 316/316L SS | А-269 |
| 14 | 2 | бесшовная калиброванная 316/316L SS | А-269 |
| 6 | 1 | медь | В-68, В-75 |
| 8 | 1 | медь | В-68, В-75 |
| 10 | 1 | медь | В-68, В-75 |
| 12 | 1 | медь | В-68, В-75 |
| 6 | 1 | 6 мм PFA Teflon | |
| 8 | 1 | 8 мм PFA Teflon | |
| 10 | 1 | 10 мм PFA Teflon | |
| 12 | 1 | 12 мм PFA Teflon |
| Внешний диаметр, дюймы | Стенка, дюймы | Конструкция и материал | ASTM |
| 1/2" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 1/2" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,049" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,065" | бесшовная калиброванная 316/316L SS | А-269 |
| 3/4" | 0,095" | бесшовная калиброванная 316/316L SS | А-269 |
РИЗУРПАК-ПЛ/2 - две технологических трубки 12 мм с одним спутником стандартной производительности
РИЗУРПАК-ПТ2 - две технологических трубки 12 мм с спутником 10 мм стандартной производительности
