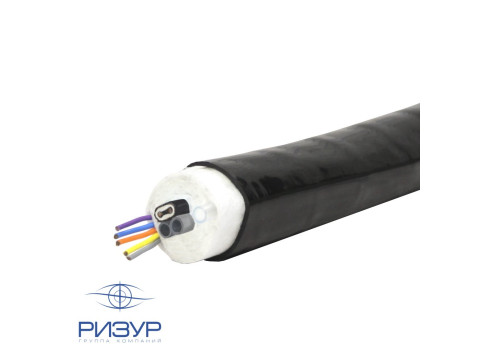

Специальные исполнения РИЗУРПАК

Пучки трубок РИЗУРПАК в специальном исполнении применяются для нетиповых решений обогрева и изготавливаются в соответствии с индивидуальными техническими требованиями заказчика.

В 2020 году компания «РИЗУР» локализовала производство предизолированных импульсных трубок и пучков трубок РИЗУРПАК в России. На данный момент ООО «НПО РИЗУР» является единственным предприятием в РФ, выпускающим предизолированные импульсные трубки. Продукция сертифицирована, соответствует международным стандартам, ГОСТ и техническому регламенту Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».

РИЗУРПАК в специальном исполнении могут содержать: установленные датчики температуры, термопары и термисторы, несколько технологических трубок, например, трубы калибровки подачи газа, спутники, кабели передачи данных и питания, а также нагревающим спутником. Для поддержания температуры до 300°С (выдерживает до 540° С) возможно использовать специальные спутники, например, СГЛ-НТ, СГЛ-СТ, СГЛ-ВТ и резистивные проводники.

Типовые примеры применения

Системы пробоотбора
Проверка эмиссии транспортных средств, взятие проб выхлопных газов.
Технологические и портативные анализаторы.

Контроль вязкости среды
Нефтепродукты, асфальт, смола, лакокрасочные системы, печатные
чернила, различные покрытия, распыляемая пена.

Транспортировка продукции
Полимеры, нефть, уретан, воск, химикаты, пищевые продукты, жиры, клей и
тд.

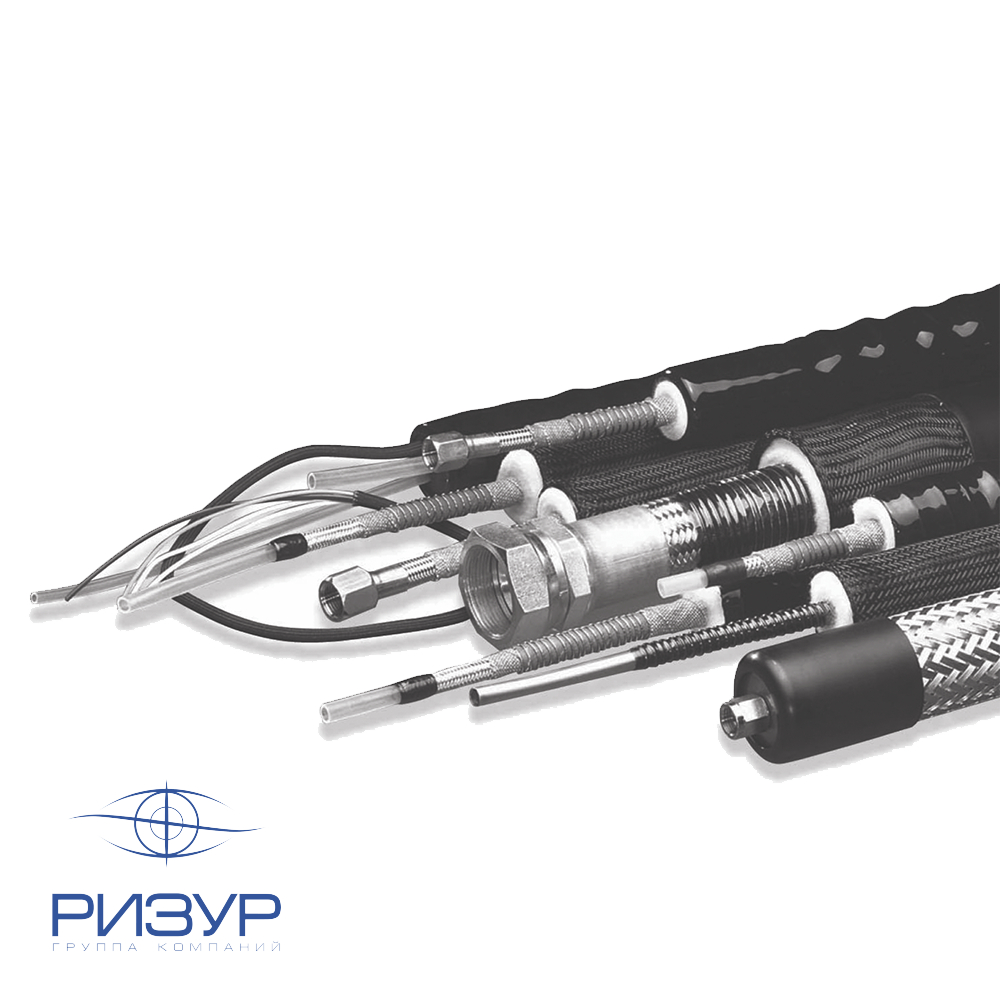

Предизолированные импульсные трубки и пучки трубок РИЗУРПАК в специальном исполнении выпускаются:

• нетиповых размеров и требуемой длины,
• на основе трубок из нестандартных материалов, согласно техническим условиям заказчика, а именно: разные варианты Teflon®, например, PTFE, PFA, TFE и нейлон, хастелой, инколой, титан, дуплекс, 6%молибден, трубки, очищеные для кислорода, трубки из нержавеющей стали, покрытые кварцем;
• с различными типами соединений технологических трубок,
• с предварительно обрезанными и закрепленными концами трубок,
• с максимальной температурой на входе в трубу до 600 °С*.

*Конструкции, улучшающие эксплуатационные характеристики. Для технологического процесса, в котором периодически воздействуют высокие температуры рекомендуется применять специальные конструкции с защитным буфером. В таких конструкциях стандартный саморегулирующийся спутник отделен буфером от технологической трубки для защиты от воздействия высоких температур, и в то же самое время обеспечения защиты от замерзания.

Многокомпонентные пучки

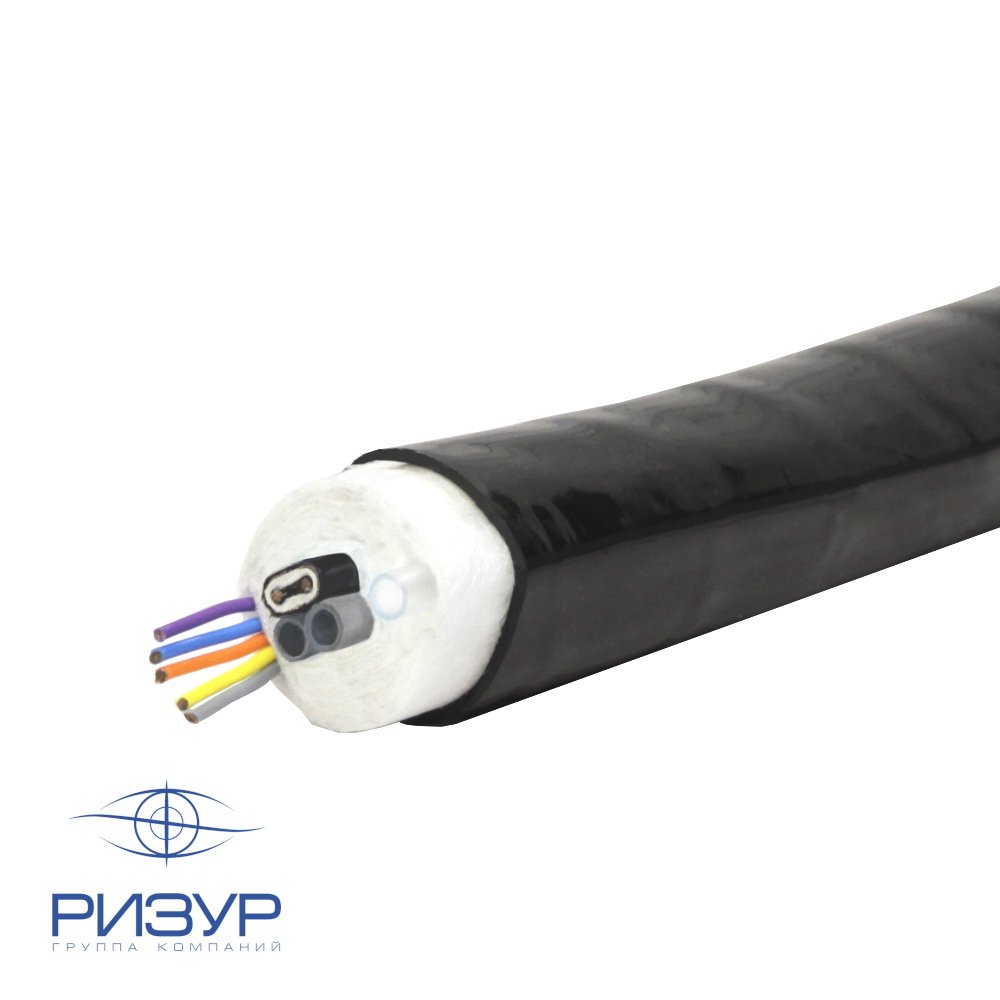

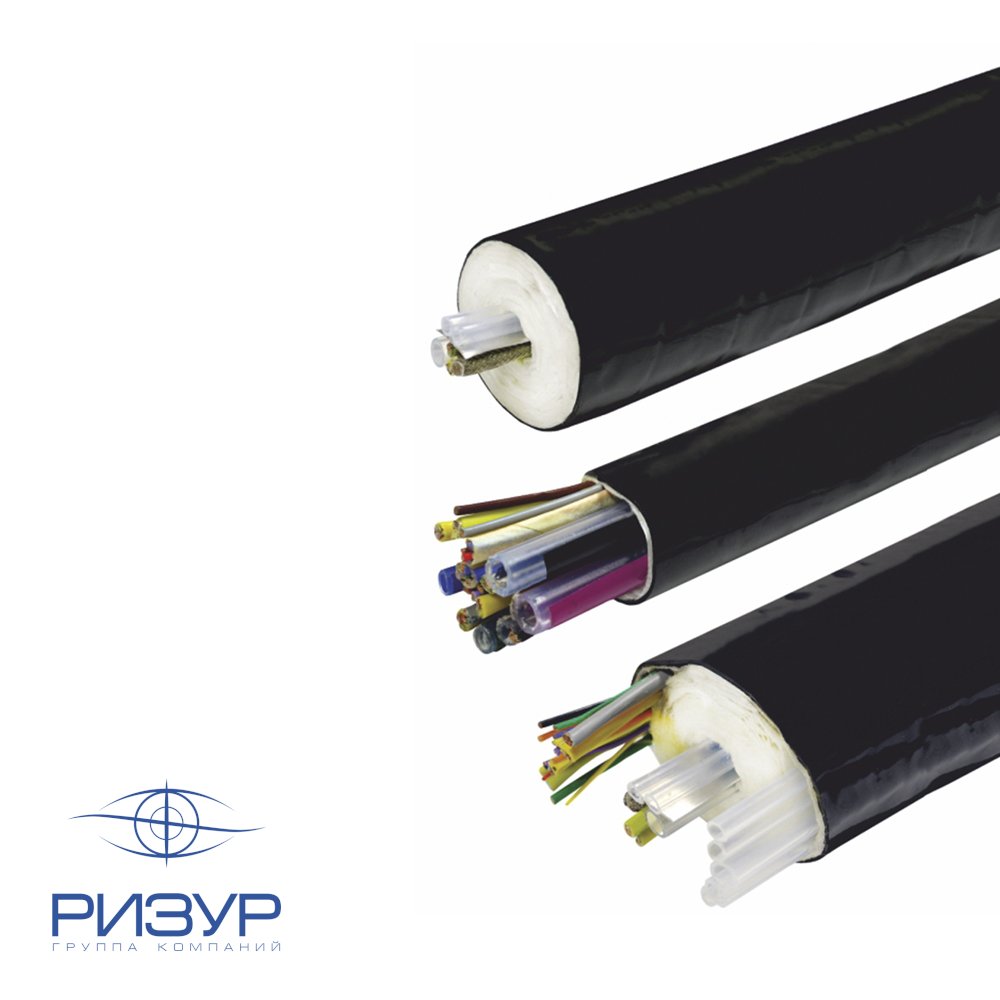

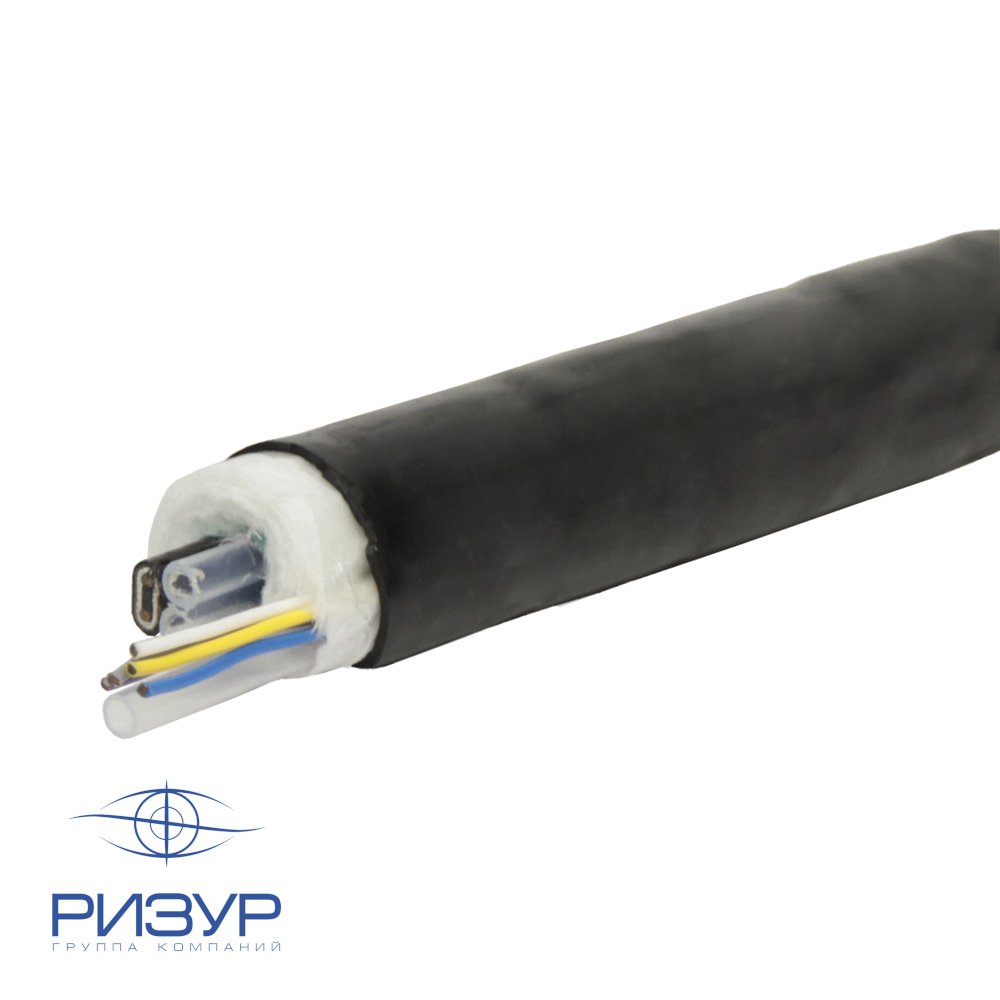

Сложная конструкция РИЗУРПАК может содержать установленные на заводе датчики температуры, например, RTD, термопары и термисторы, несколько технологических трубок, например, трубы калибровки подачи газа, спутники, кабели передачи данных и питания, а также нагревающий спутник.

Материалы оболочек для различных применений

Предлагаются оболочки из материалов, выдерживающих высокие рабочие температуры, постоянное сгибание или допускающих монтаж при низких температурах. В качестве материала оболочек используются полиуретан, полиэтилен или PVC для наружного применения, а также оплетка из полиэтилена или нержавеющей стали для эксплуатации в помещениях.

Системы РИЗУРПАК в специальном исполнении имеют стандартно изоляцию негигроскопичным стекловолокном и внешнюю оболочку из термопластичного полиуретана на простых полиэфирах с пластификатором (стандартно, по заказу возможно иное).

Аксессуары и комплектующие

Для подключения и монтажа предизолированных импульсных трубок к трубопроводам, технологическим процессам и приборам используют различные устройства и аксессуары.

Устройство ввода пучка трубок РИЗУРПАК в шкаф/через стенку

Устройство ввода пучка трубок РИЗУРПАК в шкаф обеспечивает водонепроницаемое уплотнение в месте прохода пучка трубок РИЗУРПАК, например, через стенку шкафа. Устройство ввода пучка трубок РИЗУРПАК состоит из набора колец и термоусадочного наконечника для герметизации пучка трубок.

Термоусадочные заделки концов пучка

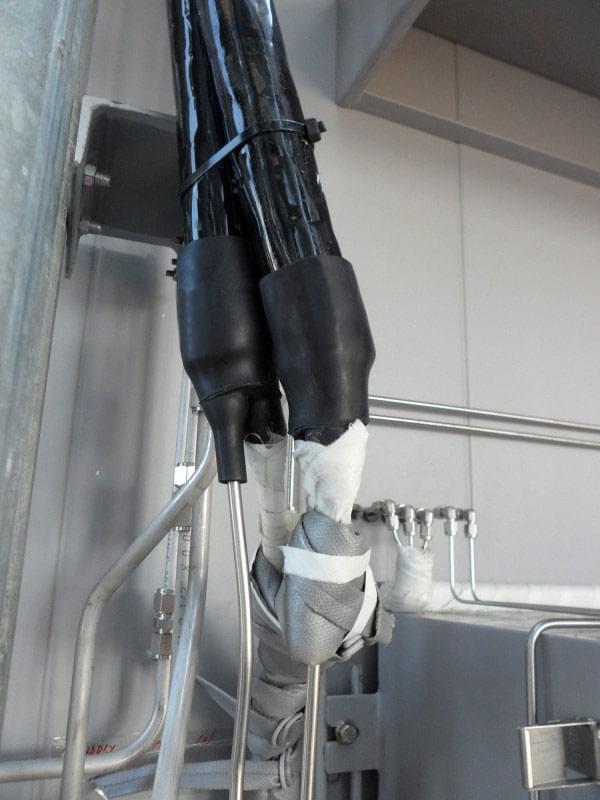

Термоусаживаемые заделки (перчатки) обеспечивает герметизацию торцов РИЗУРПАК, защищают от воздействия климатических факторов. Заделки изготавливаются из термически стабилизированного, модифицированного полиолефина и рекомендуется к применению для всех открытых торцов пучка труб. В соответствии с требованиями проекта используются двупалые, трехпалые, четырехпалые, пятипалые, шестипалые разветвленные перчатки.

Ремкомплект оболочки

Ремкомплект состоит из материала термической изоляции, стекловолоконной ленты, полимерно-битумной заплаты РИЗУР, обладающей повышенной механической прочностью на сжатие и разрыв, сохраняющей эластичность даже при долгой эксплуатации. Составляющие комплекта применяются на месте эксплуатации пучка труб для устранения различных непредвиденных повреждений. Данный комплект используется для герметизации соединений в пучке труб, для соединения отрезков пучка труб, для удлинения слоя изоляции и оболочки, защищающей от воздействия климатических факторов в случаях, когда была отрезана слишком длинная часть пучка труб.

Комплект для оконцевания и и электрического подключения греющего кабеля

Комплект состоит из кабельного ввода с резьбой М25х1,5, термоусадочных, в том числе и концевых заделок. Составляющие комплекта применяются для оконцевания и подключения в клеммную коробку как низкотемпературных, так и высокотемпературных саморегулирующихся греющих кабелей. Данный комплект разрешен для использования в опасных зонах.

Терморегуляторы

Терморегуляторы серии РИЗУР-ТБ-ЦСУ производства «НПО РИЗУР» используются для управления температурой технологической трубы или включения греющего кабеля в пучках труб с электрическим спутником.

Термостаты

Используются для управления температурой технологической трубы или включения греющего кабеля в пучках труб с электрическим спутником.
