Рукава соединительные 55004

Соединительные рукава модели 55004 являются арматурой для приборов контроля давления (датчиков давления) и используются как защитное и присоединительное устройство при работе датчиков в сложных эксплуатационных условиях.

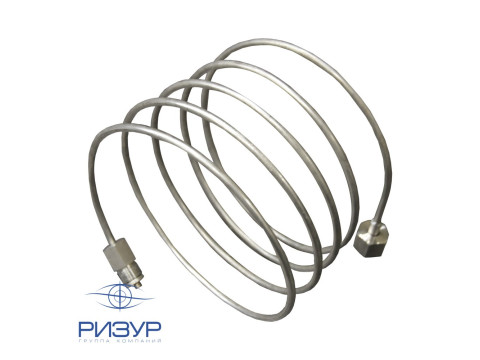

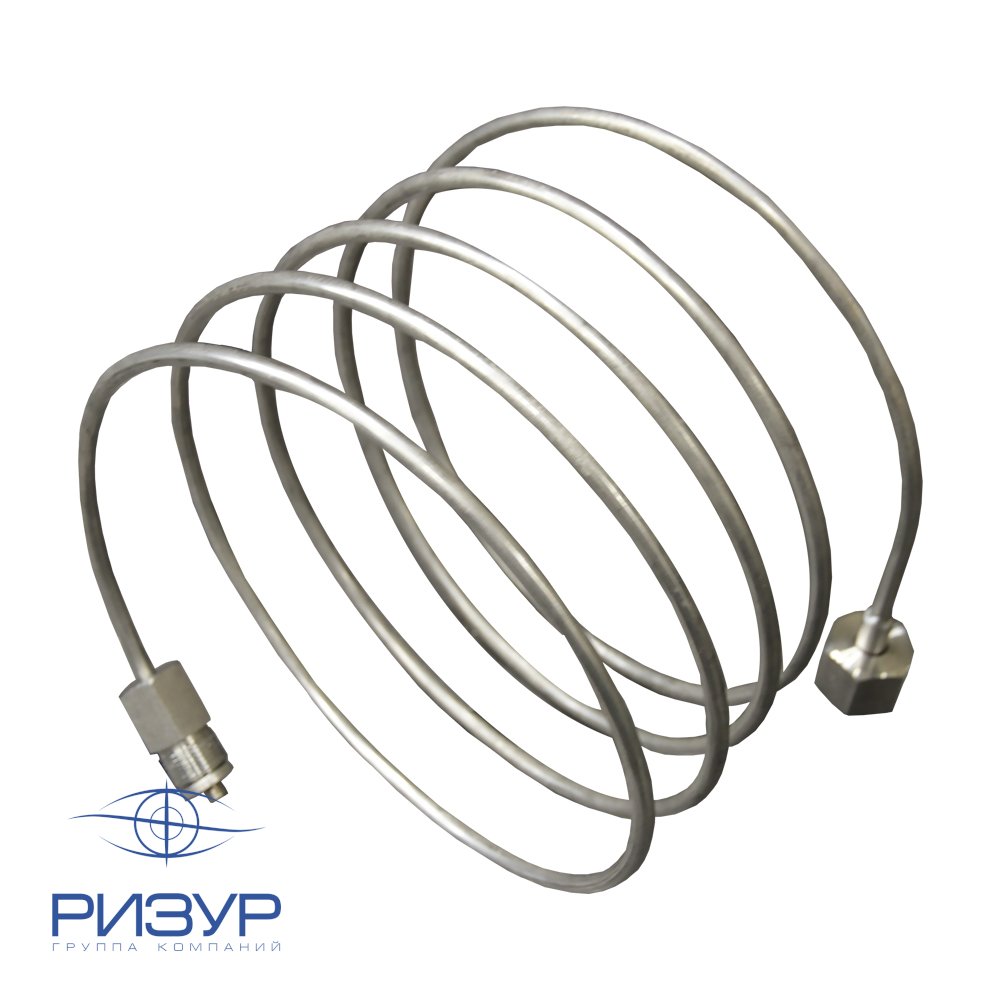

Рукава соединительные конструктивно представляет собой спиралевидную тонкую трубку из металла с патрубком для монтажа, закрепленным на одном конце, и накидной гайкой на другом.

Устройство применяется при монтаже преобразователей, манометров, датчиков-реле и других контрольно-измерительных приборов (КИП) для гидравлической передачи давления от первичного измерительного преобразователя (мембранного разделителя) к датчику в следующих условиях эксплуатации:

• при сложном доступе к датчику,

• когда температура измеряемых жидких или газообразных сред (неагрессивных к нерж. стали) выше диапазона температур, необходимого для корректной работы измерительного прибора,

• при использовании конденсационных, уравнительных и разделительных сосудов для подключения через них датчика к процессу,

• при использовании приборов в процессах с существенными колебаниями/пульсациями сред для подавления гидроударов и вибрационных нагрузок.

Другие аналогичные наименования разделительных рукавов и импульсных линий: капиллярная линия, КЛ, KL, подводка гибкая (змеевик), рукав гибкий, рукав 55004.

Технические характеристики
