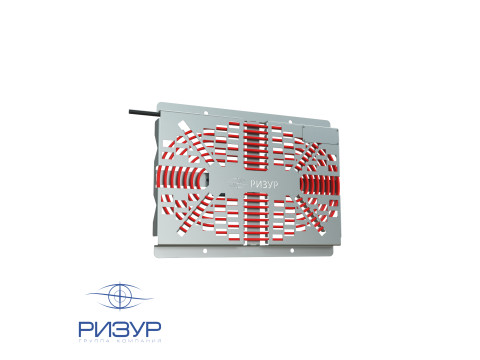

Секция нагревательная взрывозащищенная на базе саморегулирующегося греющего кабеля РИЗУР-НС
- Саморегулирующийся взрывозащищённый греющий кабель
- Соответствует требованиям ГОСТ Р МЭК и ПУЭ для взрывоопасных зон
- Применяется во взрывоопасных зонах категорий IIA, IIB, IIC
- Мощность секции от 30 до 500 Вт с возможностью подбора по техусловиям
- Металлическая решетка из нержавеющей стали с функцией конвекции и защиты от ожогов
- Возможность установки на вертикальной и горизонтальной поверхностях благодаря ножкам
- Отсутствие глухих металлических поверхностей для максимальной теплоотдачи
- Совместимость с биметаллическими и цифровыми взрывозащищёнными регуляторами температуры
Саморегулирующаяся нагревательная секция РИЗУР на основе нагревающего кабеля РИЗУР-СГЛ применяется для обогрева шкафов КИПиА, шкафов КШО, и других утепленных шкафов.
Назначение и область применения
Секции нагревательные взрывозащищенные РИЗУР производства ООО "НПО РИЗУР" изготавливаются на базе саморегулирующегося греющего кабеля и выпускаются по ТУ-3442-001-12189681-2014; соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, как электрооборудование повышенной защиты против взрыва «е» и имеет маркировку взрывозащиты в зависимости от применяемого саморегулирующегося греющего кабеля 1ExeIIСT3...T6Gb.
Согласно маркировке взрывозащиты, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах, нагревательная секция разрешена к применению во взрывоопасных зонах помещений и наружных установок.
Секция нагревательная взрывозащищенная РИЗУР предназначена для электрообогрева приборов и технологического оборудования, расположенных во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей газов и паров горючих жидкостей с воздухом, относящихся к категориям IIA, IIB, IIC, группам Т1…Т6 согласно ГОСТ Р 51330.9-99, а также для общепромышленного оборудования. Секция нагревательная взрывозащищенная РИЗУР применяется для нагрева и поддержания заданной температуры кожухах, термошкафах, блок-боксах (и т.д.) с аппаратурой, требующей определенной температуры для стабильной и безотказной работы.
Описание конструкции
Во взрывозащищенной секции РИЗУР нагревательным элементом является взрывозащищенный саморегулирующийся греющий кабель. Тип, мощность и длина греющего кабеля подбираются на основе технических условий эксплуатации и тепловых расчетов. Стандартно выпускаются нагревательные секции РИЗУР мощностью от 30до 500 Вт.

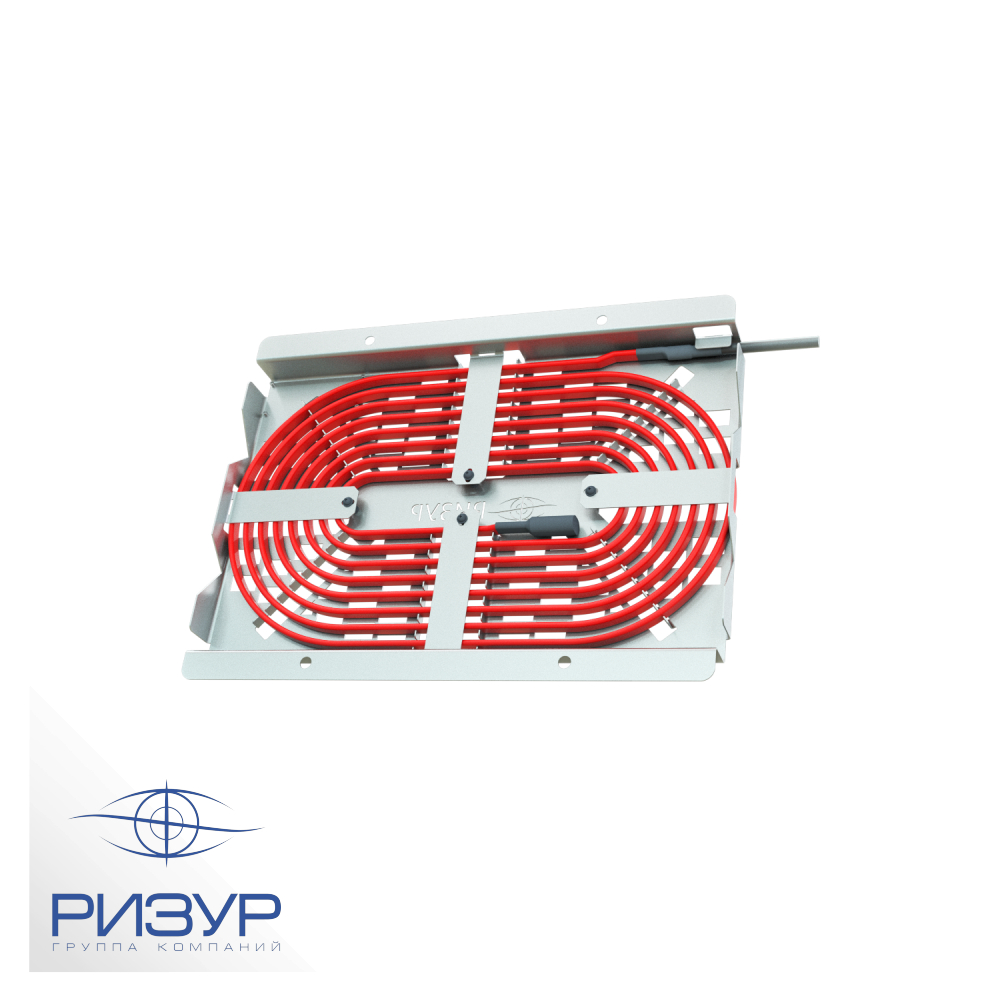

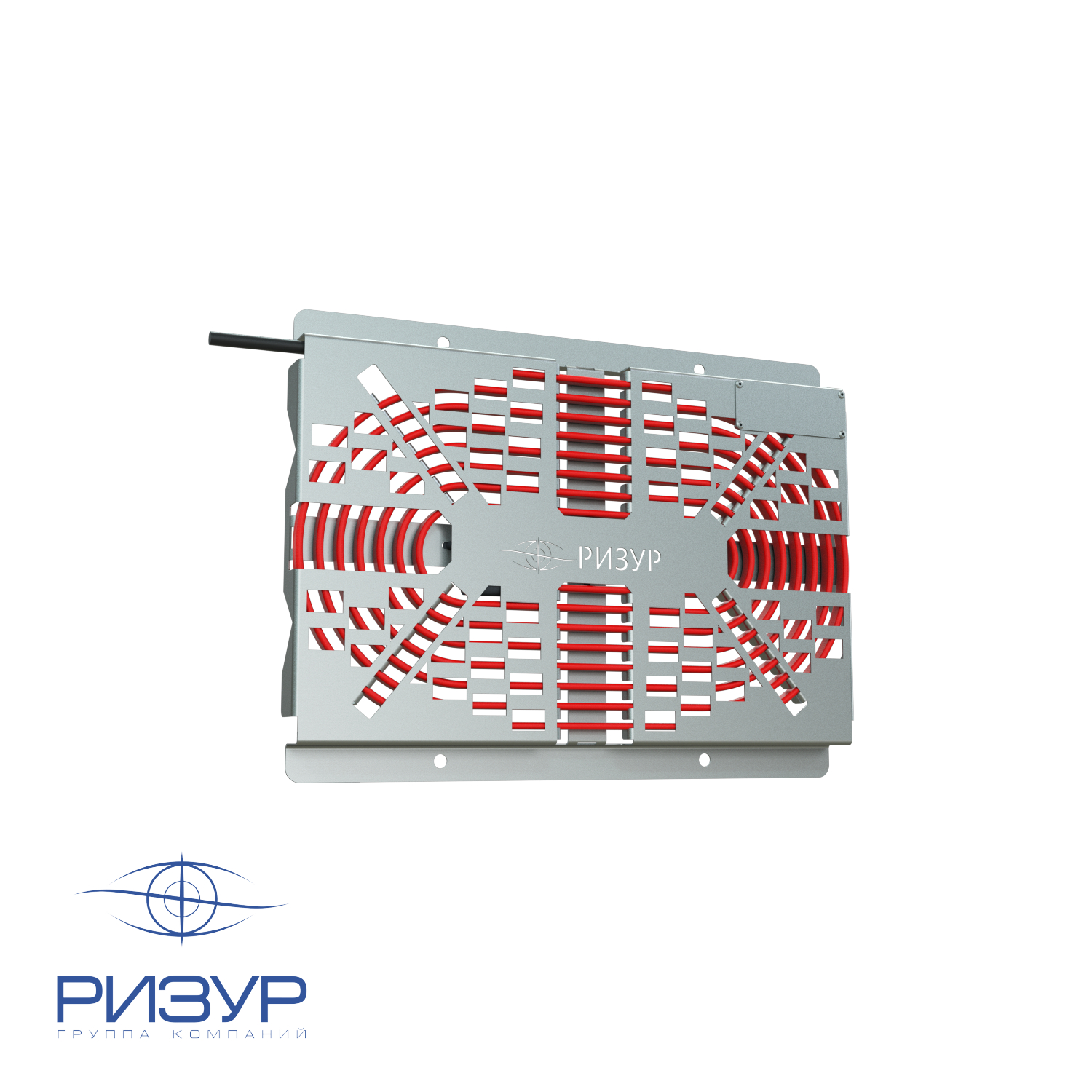

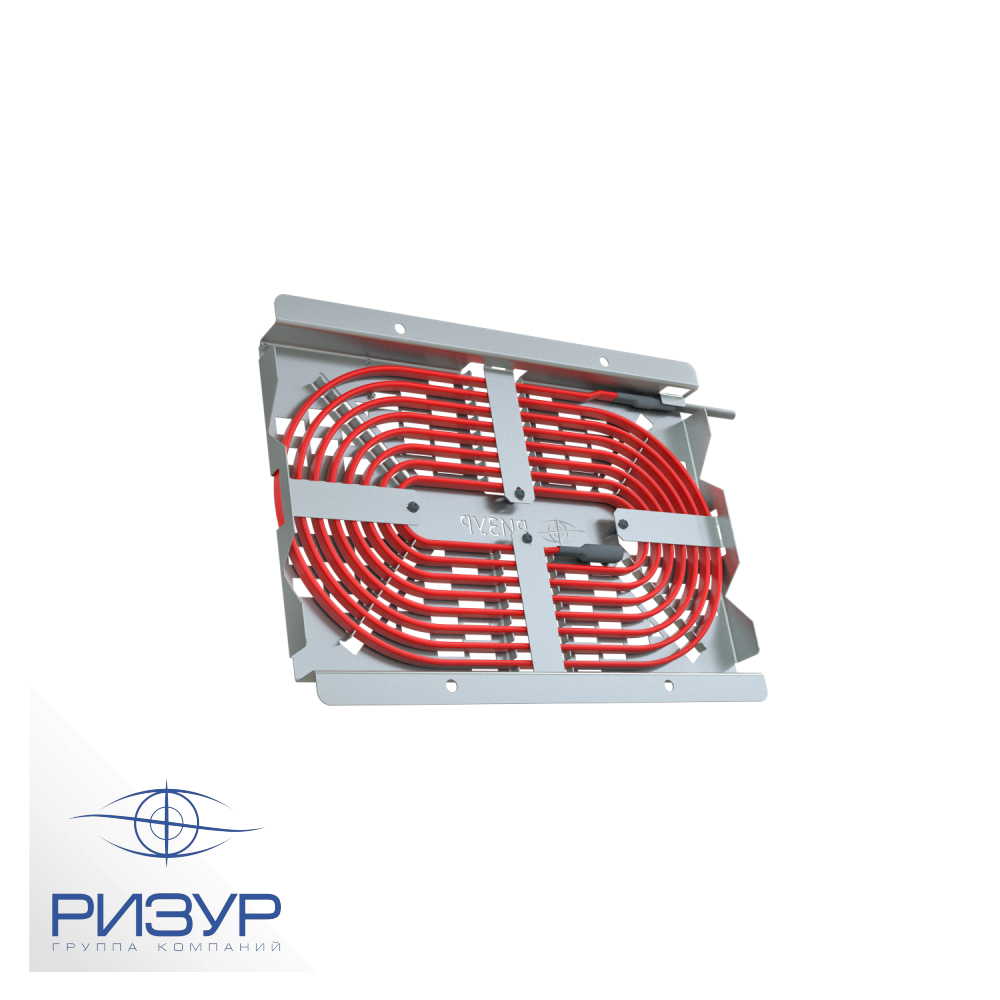

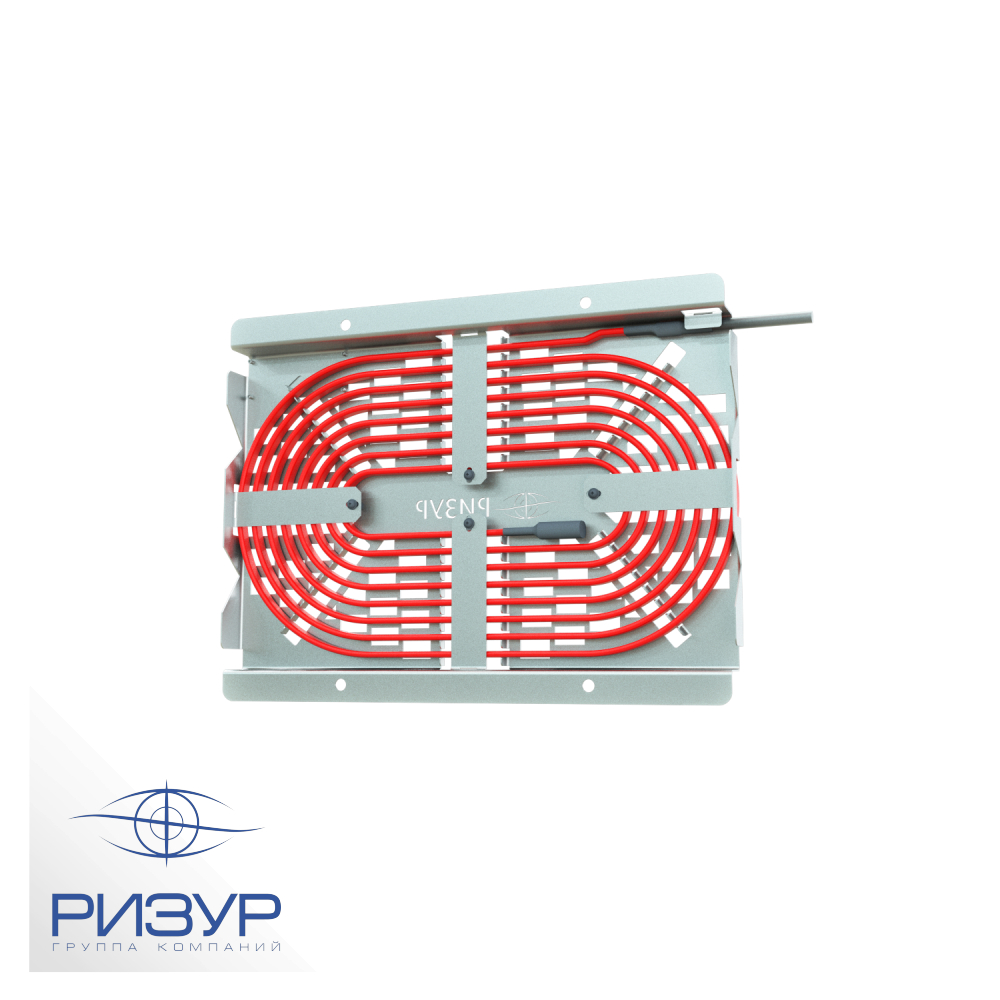

Греющий кабель зафиксирован на металлической решетке, которая одновременно выполняет роль монтажной панели для крепления греющего кабеля, обеспечивает конвекционную функцию и защищает персонал от ожогов при обслуживании термошкафов. Решетка изготавливается из нержавеющей стали.
Для удобства монтажа нагревательной секции на металлической решетке расположены ножки, которые позволяют установить нагревательную секцию РИЗУР как на вертикальной, так и на горизонтальной поверхности.
Благодаря тому, что в конструкции нагревательной секции РИЗУР отсутствуют глухие металлические поверхности, обеспечивается наилучшая конвекция воздуха и, соответственно, максимальная теплоотдача.
Для подключения к сети питания нагревательная секция РИЗУР оснащена питающим кабелем длиной 1м (При заказе можно указать необходимую длину питающего кабеля).
Для контроля и поддержания необходимой температуры нагревательную секцию РИЗУР можно применять вместе с биметаллическими или цифровыми взрывозащищенными регуляторами температуры типа РИЗУР-ТБ или РИЗУР-ЦСУ.
Технические характеристики
| Зона установки | общепромышленные объекты зоны В-1а и В-1г по ПУЭ гл. 7.3 |
| Маркировка взрывозащиты | 1 Exe II (T3...T6) Gb |
| Мощность нагревательного элемента | от 30 до 500 Вт |
| Напряжение питания | 230 (±15%) В |
| Степень защиты | 0 |
| Гарантийный срок эксплуатации | 24 месяца |
| Средний срок эксплуатации | не менее 10 лет |
