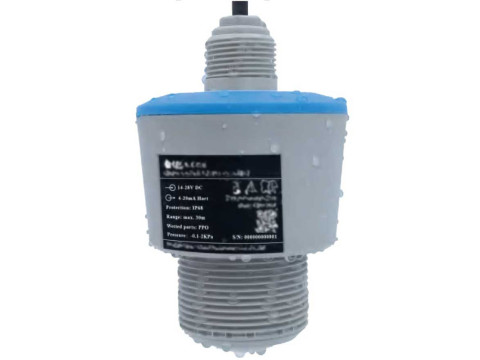

Доступный высокоточный радарный уровнемер Streamlux RDM-100

Доступный высокоточный радарный уровнемер Streamlux RDM-100 с частотной модуляцией сигнала - идеальное решения для измерения уровня различных жидкостей при нормальном давлении и температуре окружающей среды от -40°С до +60°С с точностью до 1 мм на расстоянии до 30м.

Применяется для непрерывного бесконтактного измерения уровня воды в открытых водоемах, водохранилищах, реках, озерах, канализационных колодцах городской сети, технологических резервуарах и емкостях, как автономно, так и в составе автоматизированных систем.

Благодаря использованию принципа частотной модуляции сигнала, радарные уровнемеры RDМ-100 обеспечивают точность и стабильность показаний даже в условиях сильного парения и конденсации.

Прибор является одним из самых доступных приборов своей категории точности. Его можно назвать самым доступным из высокоточных и самым высокоточным из доступных.

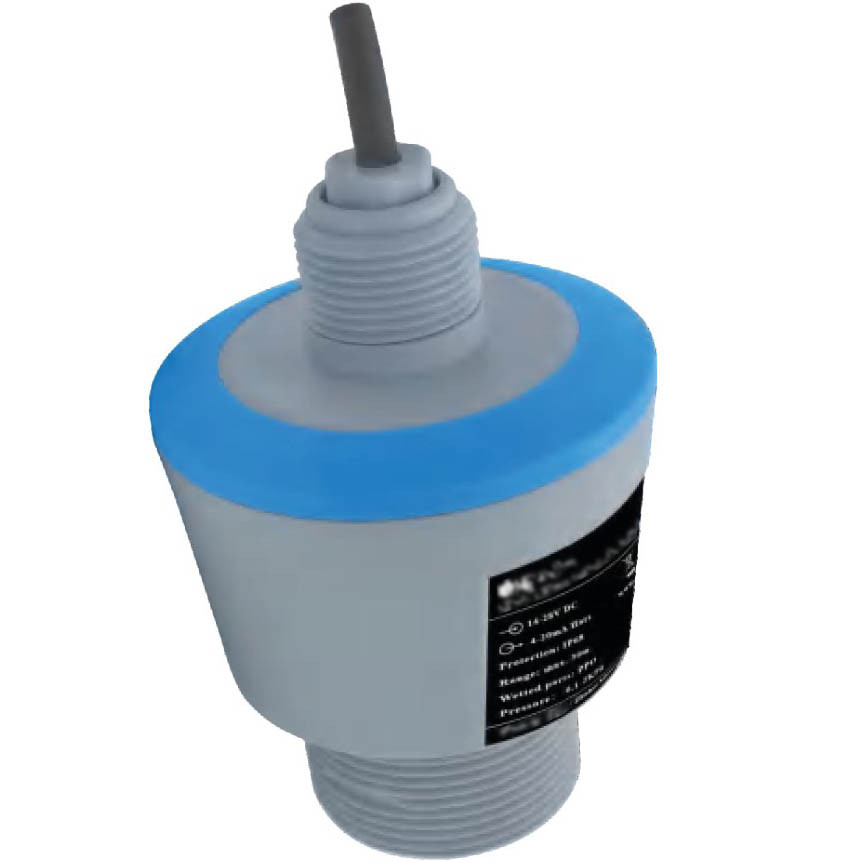

Выпускается без фланца на резьбовом соединении, легко монтируется, имеет полностью пластиковый корпус с антикоррозийными свойствами, что позволяет применять его и для измерения уровня агрессивных веществ.

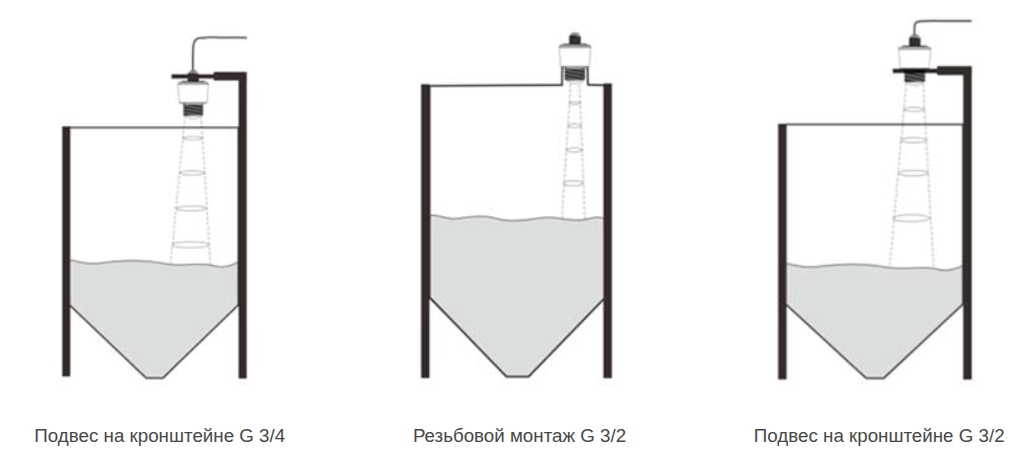

Радарный уровнемер оснащён двумя типами резьбовых соединений G 3/4 И G 3/2. Резьбовое соединение G 3/4 расположено в верхней части уровнемера и предназначено для подвесного монтажа. Резьбовое соединение G 3/2 находится в нижней части уровнемера и может использоваться как для подвесного монтажа, так и для врезного монтажа.

Особенности

• Погрешность от 2 мм
• Давление в ёмкости ⩽ 0,2 МПа
• Температура среды от - 40°С до + 80°С
• Угол излучения 6°
• Диапазон измерения 0,08 - 30 м

Принцип работы

Общий принцип работы радарного уровнемера RDM-100 основан на эффекте частотной модуляцией. Установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме.

В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции).

Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.

Технические характеристики

*Диапазон измерения зависит от отражающих свойств измеряемого объекта.
** Мёртвая зона относится к пределу измерения на ближнем расстоянии от уровнемера, где он не может измерять. Она зависит от выбранной антенны и отражающих свойств измеряемого объекта. Лабораторные испытания мёртвой зоны проводятся на воде или металлических пластинах.
