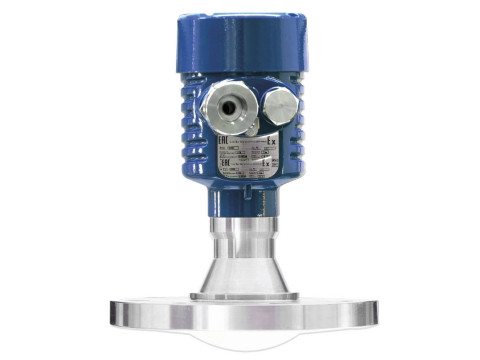

Взрывозащищенный радарный уровнемер Streamlux ULR-3000
- Взрывозащищённый радарный уровнемер для измерения уровня жидкостей, сыпучих и твёрдых веществ.
- Диапазон измерений до 120 м с точностью до 2 мм.
- Работает при температуре измеряемой среды до +1000°C и давлении до 20 атмосфер.
- Стабильная работа в условиях парения, запыления, конденсации, вспенивания и перемешивания.
- Изготавливается с линзами диаметром Ø32 мм или Ø76 мм для различных типов ёмкостей.
- Поддерживает разнообразные выходные сигналы (HART, RS485) и питание 15-28 В или 18-28 В.
- Сертифицирован по взрывозащите (Ex ia IIС Т6 Ga X, Ex ia IIIС Т80°C Da X) для использования в опасных зонах.
Радарные уровнемеры ULR-3000 - это современные взрывозащищённые приборы для высокоточного бесконтактного измерения уровня жидкостей, сыпучих и твёрдых веществ в практически любых, даже самых сложных технологических условиях, на дальностях до 120 м с точностью до 2 мм.
Мощный передатчик, линза-концентратор и использование принципа частотной модуляции позволяют уровнемерам ULR-3000 стабильно работать даже в условиях сильного парения, запыления и конденсации, для них не является помехой вспенивание, кипение или перемешивание измеряемого вещества. Эти приборы отлично работают при температуре измеряемой среды до +1000°С, и давление в ёмкости до 20 атмосфер, агрессивность среды при этом не имеет значения.

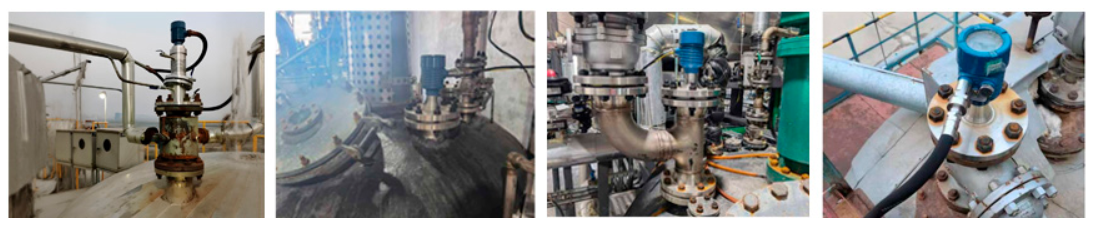

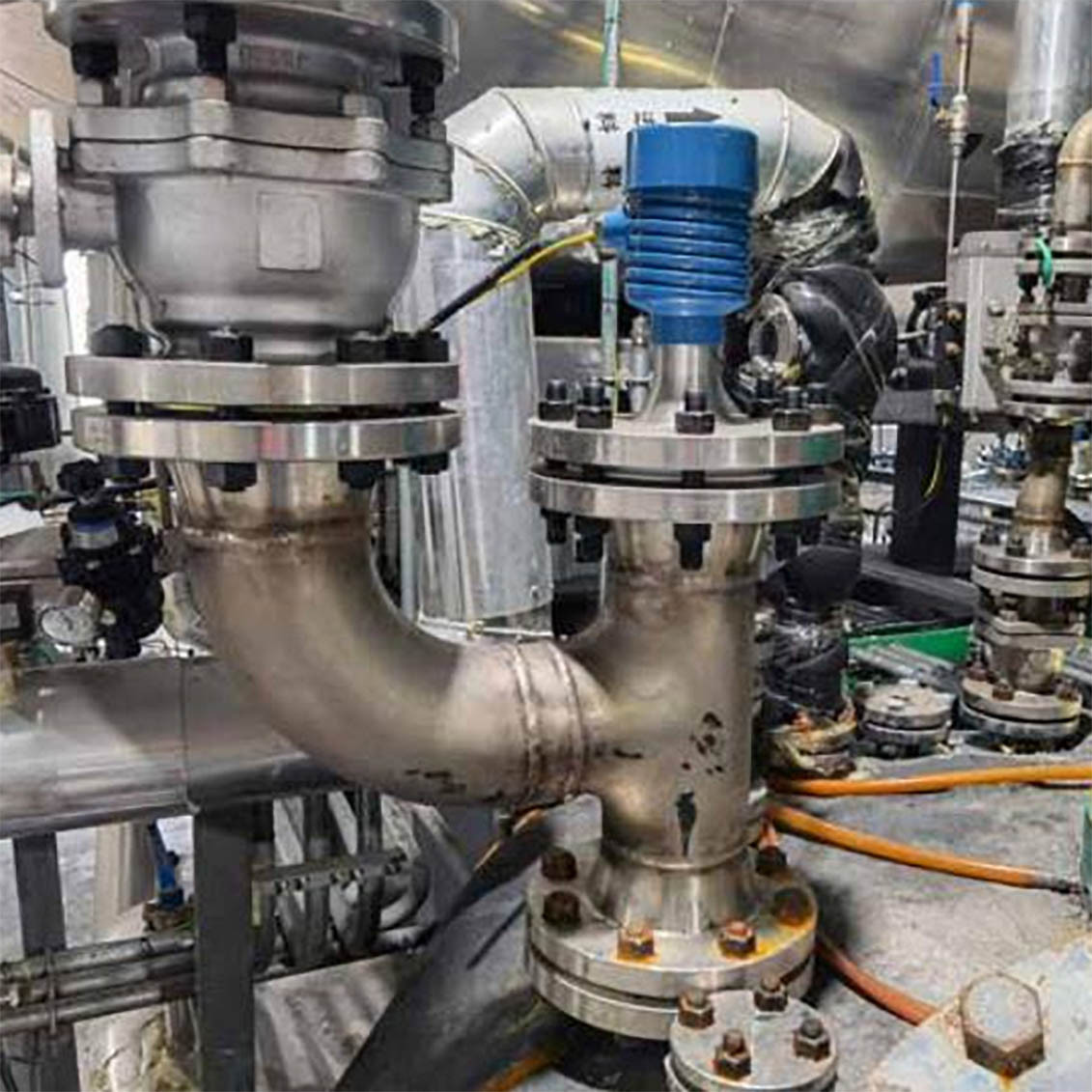

Применение
|
Жидкие среды:
|
Сыпучие и твёрдые материалы:
|
|
А также: шламов, пульпы, навозной жижи и других подобных субстанций |
|
Взрывозащита
Уровнемеры ULR-3000 разработаны специально для эксплуатации в условиях, где возможно образование взрывоопасных смесей и соответствуют отраслевым регламентам и имеют маркировку взрывозащиты согласно ГОСТ 31610.20-1-2016 / IEC 60079-20-1:2010
При температуре процесса до +80 ℃
ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X
1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X
При температуре процесса до +200 ℃**
ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X
1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db Х
Модификации

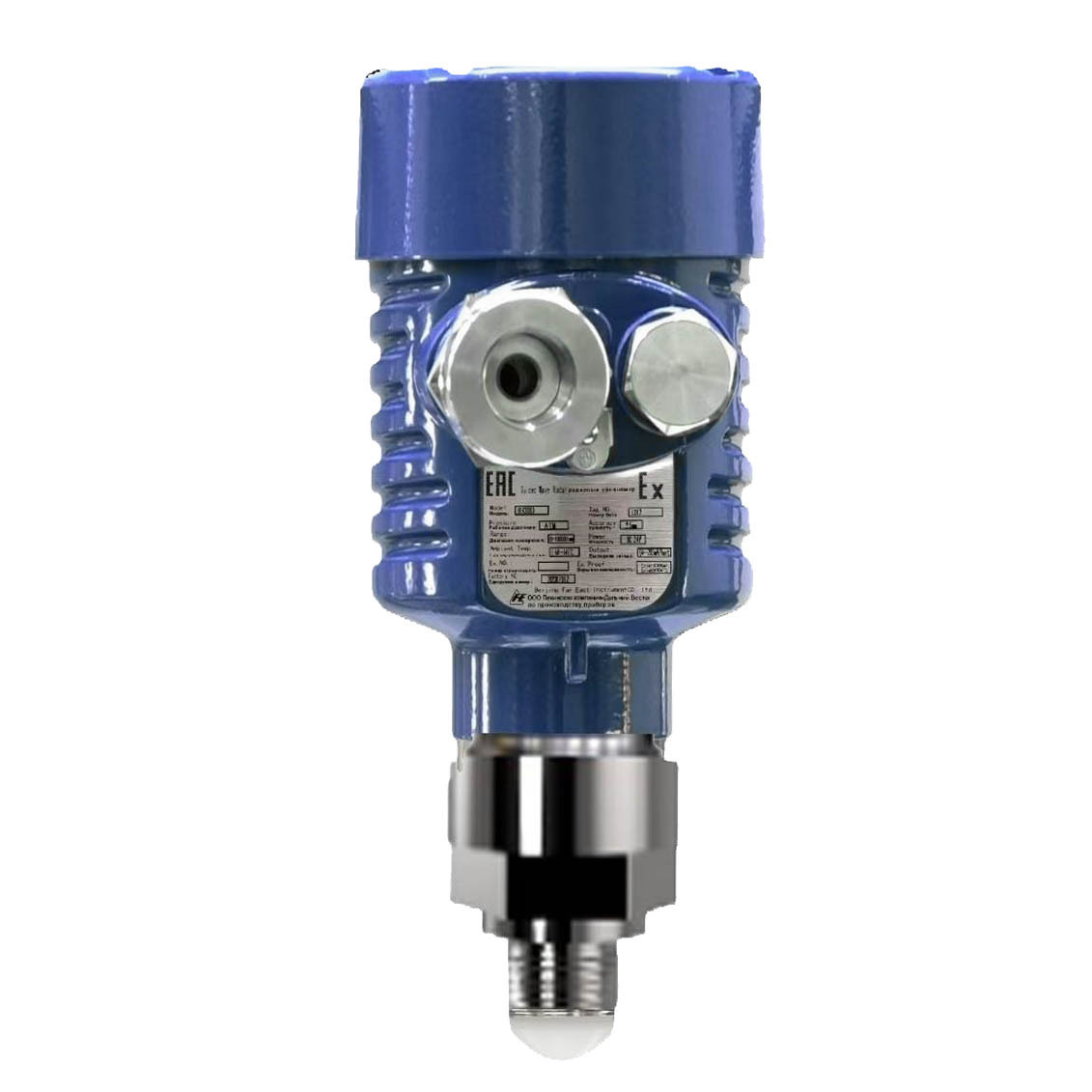

Уровнемеры ULR3000 оснащаются линзами двух типоразмеров Ø32 или Ø76 мм, устанавливаемыми в различные оправы, несущие также функцию крепёжного элемента для присоединения к ёмкости с измеряемой средой. Форма, конструкция и присоединительные размеры оправ определяются типом ёмкости, температурой и характером контролируемого процесса (cм. Технические характеристики).
Благодаря модульной конструкции, уровнемеры серии ULR-3000 могут изготавливаться в различных специализированных вариантах. Например, для измерений в области металлургии разработан специальный теплоотводящий переходник, позволяющий измерять материалы, имеющие температуру до 1000°С. А для измерения агрессивных веществ передняя часть антенны может быть прикрыта антикоррозийной оболочкой, проницаемой для радиолучей.
Технические характеристики
| Параметр | Значение |
|---|---|
|
Диапазон измерений уровня измеряемой среды, м* |
0,08 ~ 10; 0,08 ~ 20; 0,08 ~ 30; 0,08 ~ 60; 0,08 ~ 120 |
|
Технологическое соединение* |
Трубная резьба/универсальные; антикоррозийные; изолирующие фланцы/санитарные патроны |
|
Диапазон температуры окружающей среды при эксплуатации,°С |
–40 +60 |
|
Диапазон температур измеряемой среды, ℃* |
-40 +200 (возможно специальное исполнение для температур до 1000 ℃) |
|
Рабочее давление измеряемой среды, не более, МПа* |
-0,1 ~ 2,0 |
|
Диаметр линзы, мм* |
Ø32 для фланцев < DN 80 или резьбы G 1½ Ø76 для фланцев ≥ DN 80 или резьбы G 3½ |
|
Материал антенны |
ПТФЭ |
|
Технологическое давление в резервуаре |
до 2 МПа |
|

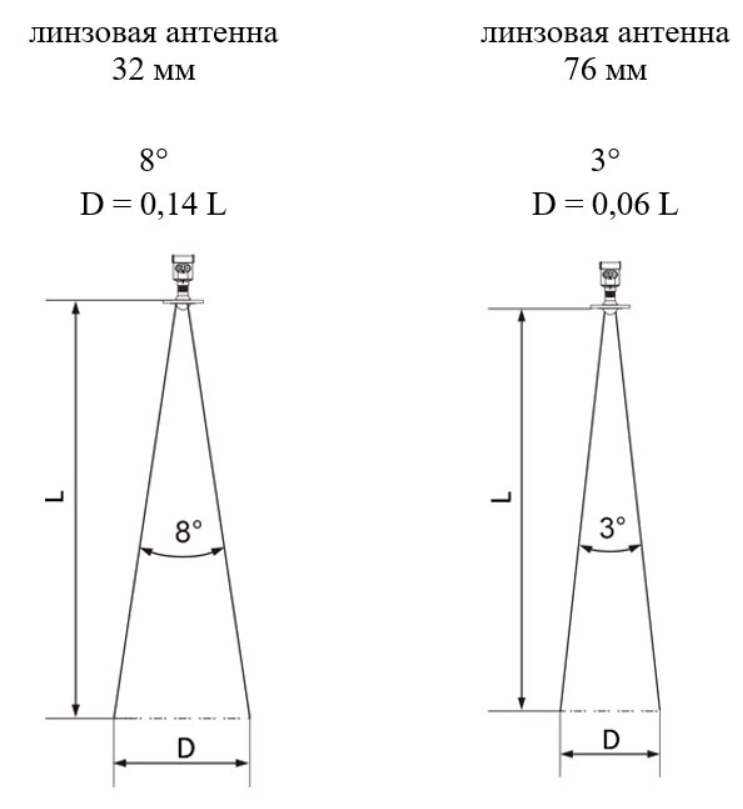

Угол излучения* |
8° для линзы Ø32 мм 3° для линзы Ø76 мм |
|
Пределы допускаемой основной абсолютной погрешности измерений уровня измеряемой среды, мм |
±20 (от 0 до 0,5 м) ±2; ±3; ±4 (от 0,5 до 30 м)* ±5 (от 30 до120 м) |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
Частота передачи |
76 ~ 81 ГГц |
|
Напряжение питания, В* - двухпроводная система - четырёхпроводная система |
= 15-28 = 18-28 |
|
Корпус* |
литой алюминий/нержавеющая сталь/пластик |
|
Параметры искробезопасных цепей |
|
|
Максимальное входное напряжение, В |
28 |
|
Максимальный входной ток, А |
93 |
|
Максимальная внутренняя ёмхорошокость, нФ |
33 |
|
Максимальная внутренняя индуктивность, мГн |
0 |
|
Максимальная выходная мощность, Вт |
0,65 |
|
Маркировка взрывозащиты |
|
|
При температуре процесса до +80 ℃ |
ОЕх ia IIС Т6 Ga X Ex ia IIIС Т80°С Da X 1Ex db IIС Т6 Gb X Ex tb IIIC T80°C Db X |
|
При температуре процесса до +200 ℃** |
ОЕх ia IIС Т4 Ga X Ex ia IIIС Т130°С Da X 1Ex db IIС T4 Gb X Ex tb IIIC T130°C Db X |
|
* Определяется заказом |
|
|
** При температурах технологического процесса от +110 до 200 ℃ необходимо использовать теплоотвод для недопущения превышения установленного температурного класса |
|
Принцип работы
Общий принцип работы уровнемера радарного типа с частотной модуляцией заключается в том, что установленный в верхней части резервуара излучатель непрерывно формирует частотно модулированный сигнал, линейно изменяющийся во времени. Приём отражённого сигнала осуществляется с помощью той же антенны и также в непрерывном режиме. В результате, на выходе получается смесь сигналов, которая анализируется с применением специального программного обеспечения для выделения и максимально точного измерения частоты полезного эхо-сигнала, отражённого от измеряемой среды. Разность частот между переданным и принятым сигналом пропорциональна расстоянию до поверхности среды: R=C (скорость)*δf (разность частот)/2/K (наклон частотной модуляции). Поскольку скорость света C и наклон частотной модуляции K известны, разность частот δf может быть оценена для получения расстояния R от места установки радара до поверхности материала, а затем, зная общую высоту резервуара, мы можем узнать уровень материала простым вычитанием.
Комплектация
|
Диаметр линзы |
32 мм 76 мм |
|
Измеряемый материал |
Жидкость Порошок Куски/гранулы |
|
Диапазон измерения |
до 10 метров до 20 метров до 30 метров до 60 метров до 120 метров |
|
Фланец |
DN50 DN65 DN80 DN100 DN125 DN150 Резьба другое |
|
Давление |
0,1 МПа 1,6 МПа 2,0 МПа |
|
Температура |
-40 +85°С -40 +200°С -40 +500°С -40 +1000°С |
|
Класс защиты |
IP67 с защитой от агрессивных сред с защитой от высоких температур |
|
Питание |
24 В |
|
Выходной сигнал |
HART RS485 |
