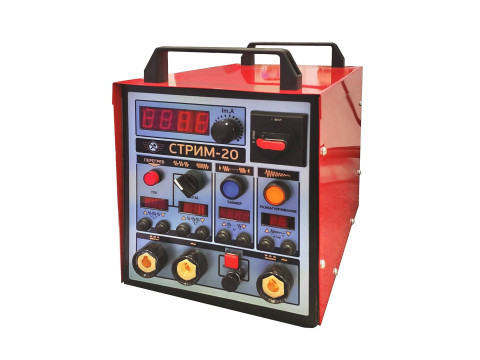

Переносной магнитопорошковый дефектоскоп СТРИМ-20
- Предназначен для магнитопорошкового неразрушающего контроля изделий из ферромагнитных материалов
- Обнаруживает поверхностные и подповерхностные дефекты включая трещины флокены и несплавления
- Обеспечивает пиковый ток намагничивания не менее 2100 А
- Поддерживает переменный и выпрямленный ток для циркулярного и продольного намагничивания
- Имеет плавную регулировку амплитуды тока с индикацией его значения
- Позволяет настраивать параметры импульсного режима и время намагничивания
- Оснащён функцией автоматического размагничивания убывающим по амплитуде током

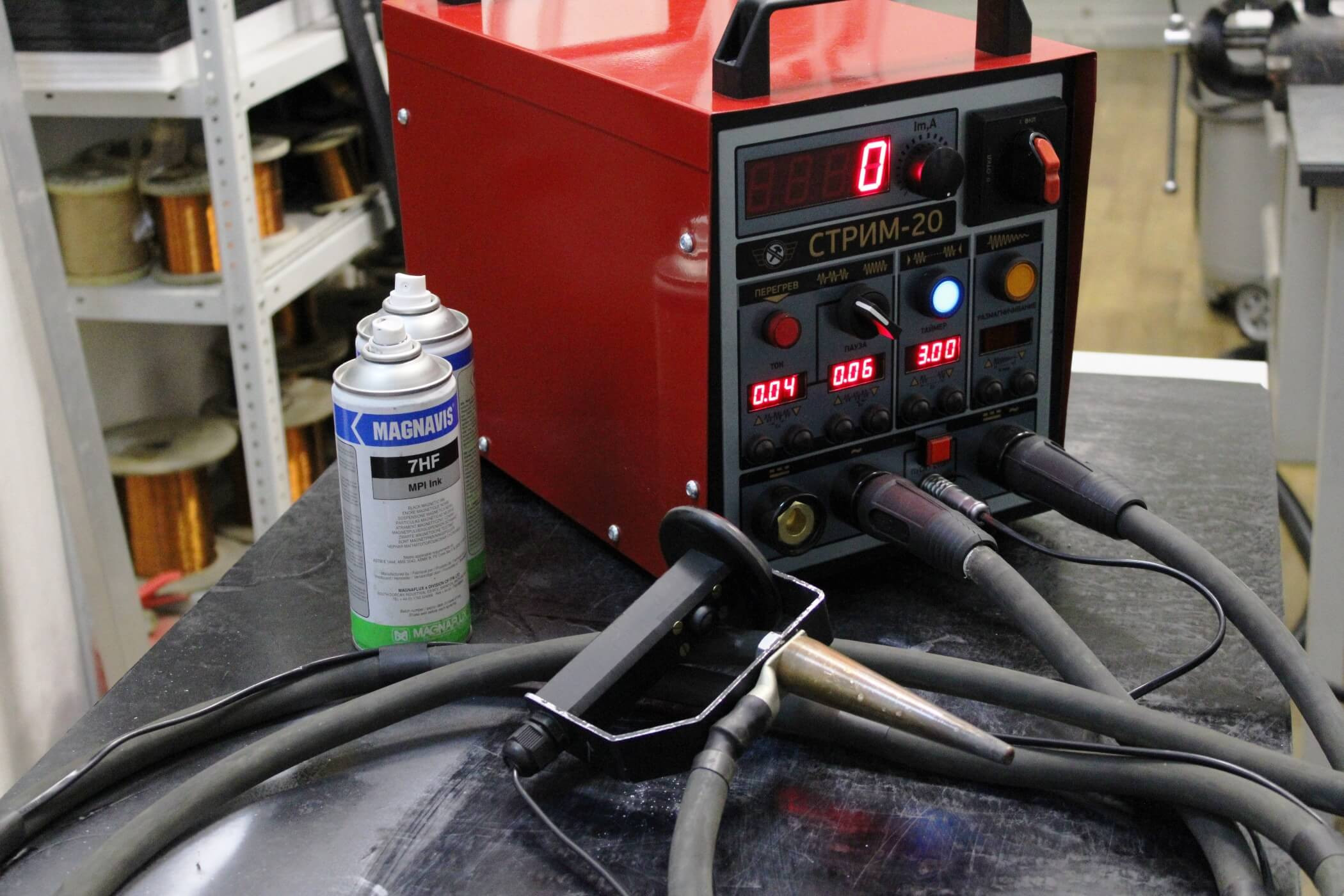

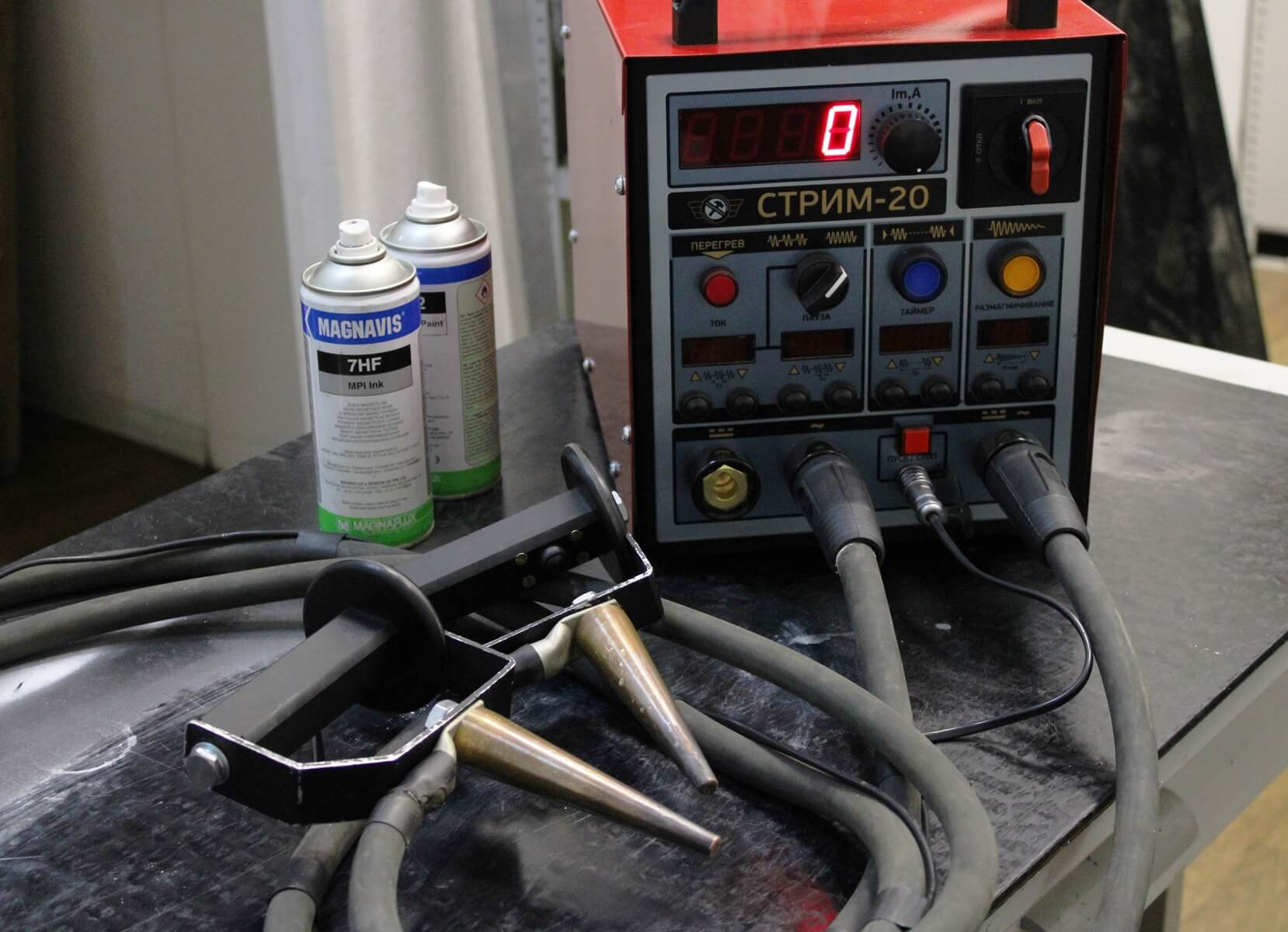

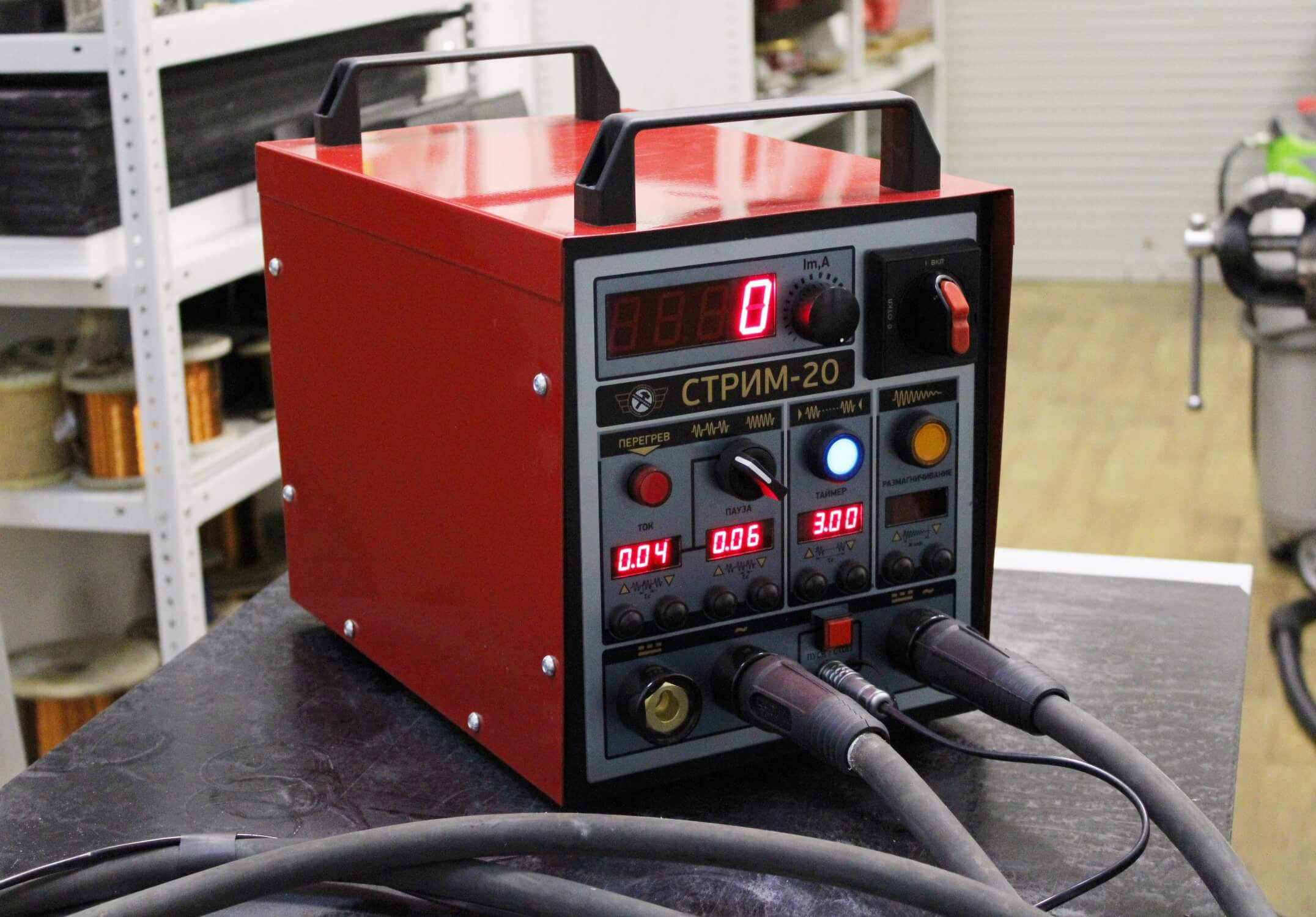

МПД дефектоскоп СТРИМ-20 производства НПП “Машпроект” предназначен для неразрушающего контроля металлических изделий.
Прибор позволяет обнаружить поверхностные и подповерхностные дефекты при контроле изделий из ферромагнитных материалов, а также выявить трещины, флокены, несплавления.
Принцип работы: намагничивание объекта контроля для поиска различных несплошностей с последующим размагничиванием.
Дефектоскоп используется для проверки структурного состояния, прочностных и иных механических свойств различных заготовок, металлоконструкций, деталей железнодорожного транспорта, как на стадии изготовления, так и в процессе эксплуатации.
Особенности
Небольшой вес прибора успешно сочетается с высокой величиной генерируемого выходного тока.
Наличие переменного и постоянного (выпрямленного однополупериодного) тока позволяет проводить, как циркулярное, так и продольное намагничивание объектов контроля.
Доступна версия СТРИМ-20A без постоянного тока.
МПД дефектоскоп СТРИМ-20 разработан в соответствии с ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод. Типовые технологические процессы» и ГОСТ Р 53700-2009 «Контроль неразрушающий. Магнитопорошковый метод. Часть 3. Оборудование».
Преимущества
- Плавная регулировка амплитуды тока
- Намагничивание непрерывным и прерывистым (импульсным) током
- Индикация непосредственно амплитудного значения тока намагничивания
- Гибкая настройка прерывистого тока, вплоть до работы одиночными импульсами
- Регулировка времени намагничивания и размагничивания
- Сохранение настроек при выключении
- Автоматическая защита от перегрева
- Подключение различных намагничивающих устройств
Объекты контроля
- Строительные металлические конструкции
- Зубчатые колеса
- Литые детали
- Отливки, поковки
Переносные магнитопорошковые дефектоскопы серии СТРИМ
| Параметры | СТРИМ-10 | СТРИМ-10A | СТРИМ-15 | СТРИМ-15A | СТРИМ-20 | СТРИМ-20A |
| Ток, А | > 1000 | > 1000 | > 1500 | > 1500 | > 2000 | > 2000 |
| Переменный ток | + | + | + | + | + | + |
| Выпрямленный ток | + | — | + | — | + | — |
| Прерывистый ток | + | + | + | + | + | + |
| Таймер | — | — | — | — | + | + |
| Автоматическое размагничивание | + | + | + | + | + | + |
| Настройка размагничивания | — | — | — | — | + | + |
| Электрическое подключение | 230В, 10А | 230В, 10А | 230В, 16А | 230В, 16А | 230В, 32А | 230В, 32А |
| Вес, кг | 16 | 14 | 22 | 19 | 30 | 27 |
| Возможно нестандартное исполнение дефектоскопов. | ||||||
Магнитопорошковая дефектоскопия является распространенным методом неразрушающего контроля. Для его реализации необходим специальный магнитный порошок, который наносится на исследуемую поверхность.

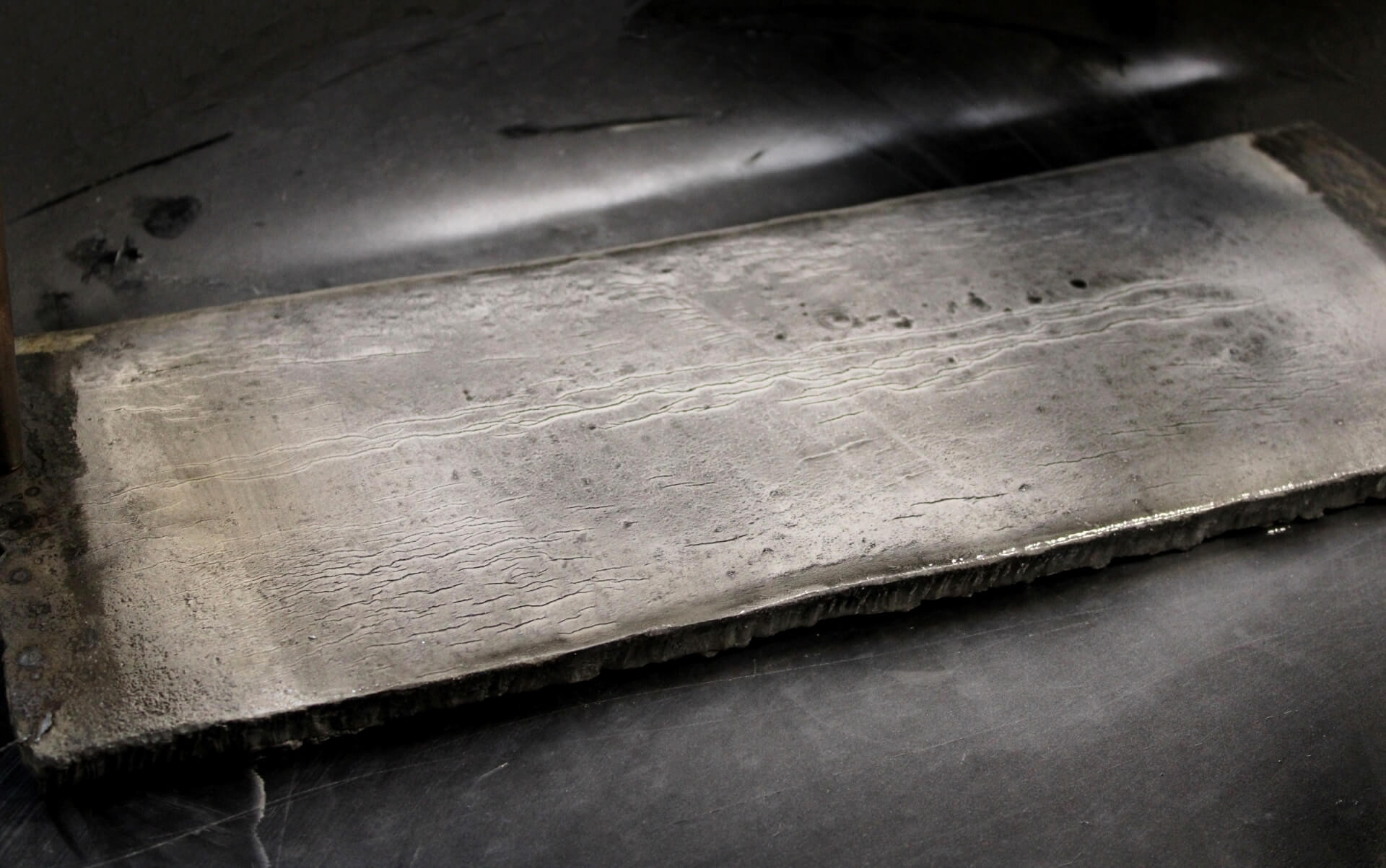

При намагничивании зоны контроля непосредственно над дефектом образуется самая большая концентрация магнитных силовых линий. Здесь и будут скапливаться намагниченные частицы порошка, приобретая определенную структуру. По мере удаления от дефектного участка (трещины, несплошности) – плотность частиц порошка уменьшается.
Далее следует визуальная расшифровка индикаторных линий — определение локализации, ориентации и протяженности поверхностных и подповерхностных дефектов. Полученную картину также можно сравнить с контрольными образцами для магнитопорошковой дефектоскопии.
Преимущества в эксплуатации
- Дефектоскоп разработан в соответствии с российскими и зарубежными стандартами.
- Выполняет неразрушающий контроль объектов из ферромагнитных материалов в полевых, производственных или лабораторных условиях.
- Отлично подходит для работы в стационарных стендах магнитопорошкового контроля.
- В приборе реализованы: плавная регулировка амплитуды тока, намагничивание непрерывным и прерывистым (импульсным) токами, установка времени намагничивания, размагничивание объектов контроля.
Технические характеристики
| Параметры | Значения |
| Переменный ток | |
| Пиковое значение, не менее | 2100 А |
| Действующее значение, не менее | 1400 А |
| Выпрямленный полупериодный ток | |
| Пиковое значение, не менее | 2000 А |
| Действующее значение, не менее | 1000 А |
| Функции | |
| Регулировка тока | Плавная |
| Индикация тока | Амплитудное значение, дискретность 1А |
| Погрешность измерения тока, не более | 10% |
| Ток намагничивания | Непрерывный/прерывистый (ток-пауза) |
| Установка параметров прерывистого тока | |
| Длительность импульса тока | От 0,02 до 9,98 с (с шагом 0,02 с) |
| Длительность паузы | От 0,02 до 9,98 с (с шагом 0,02 с) |
| Контроль времени намагничивания | Оператором (кнопка на ручке, педаль, клавиша на приборе) / таймером |
| Диапазон установки таймера | От 0,02 до 99,98 с (с шагом 0,02 с) |
| Размагничивание | Убывающим по амплитуде током |
| Установка времени размагничивания | От 4 до 999 периодов (0,08-19,98 с) |
| Токовые кабели | |
| Длина токовых кабелей | 3 м |
| Сечение токовых кабелей | 95 мм² |
| Рабочие характеристики | |
| Степень электротехнической защиты | IP 22 |
| Максимальная длительность подачи тока | 10 сек. |
| Напряжение при разомкнутой цепи | 5 В |
| Мощность | 8 кВА |
| Подключение | 230В, 50Гц, 32A |
| Сетевой кабель (длиной 3 м) | Съемный, влагозащищенный разъем |
| Габаритные размеры (Ш х В х Д) | 265 х 300 х 420 мм |
| Вес без устройств намагничивания | 30 кг |
Комплект поставки
- Блок дефектоскопа

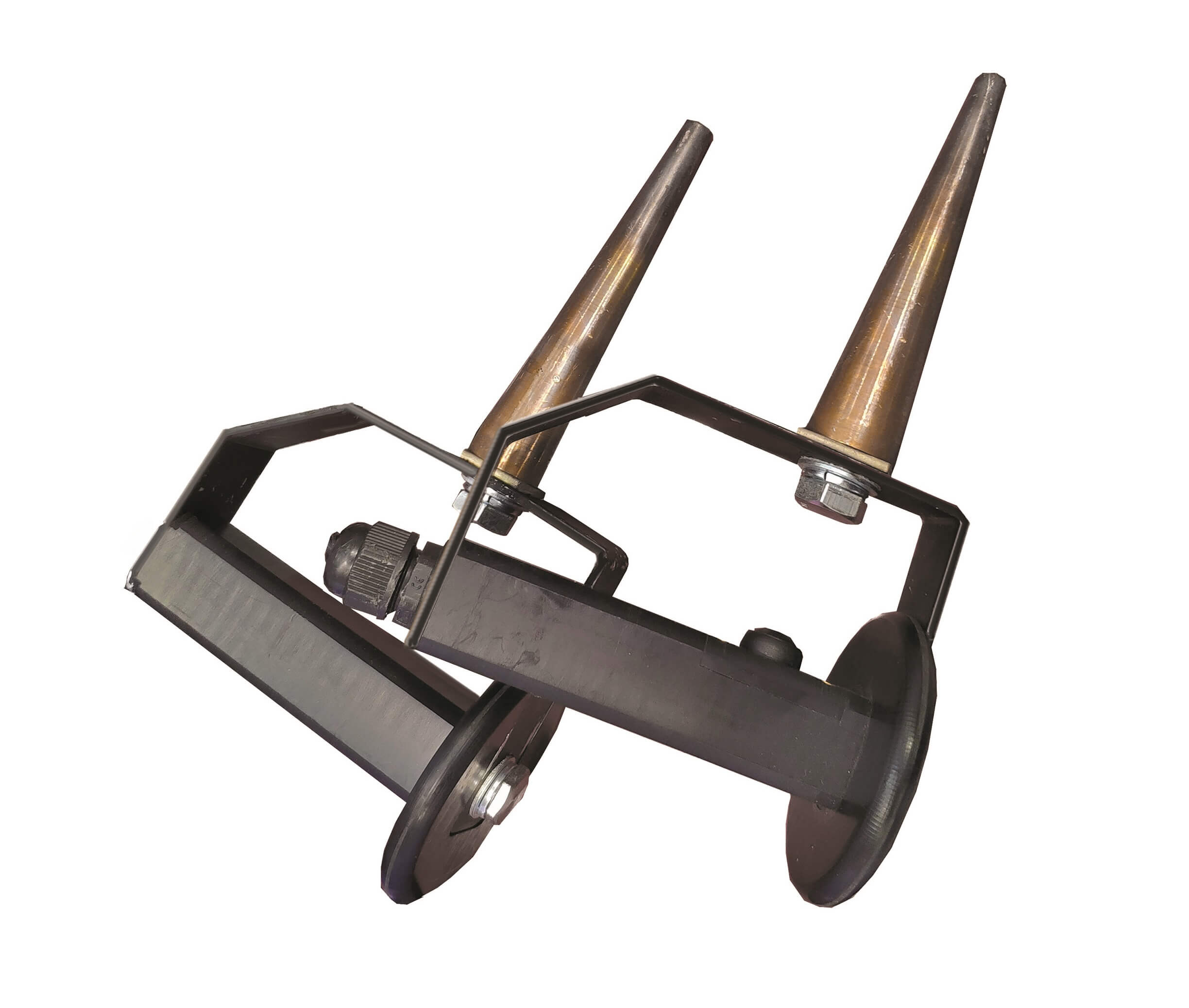

- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой и контактным наконечником
- Токовый кабель 3 м сечением 95 мм² с пистолетной рукояткой, контактным наконечником и кнопкой включения тока
- Сетевой кабель
- Руководство по эксплуатации с паспортом
Дополнительные принадлежности
- Соленоиды различных типов
- Токовые кабели, ручки
- Контактные наконечники из разных металлов
- Сетевой кабель нестандартной длины
- Педаль включения тока
- Специализированные устройства намагничивания
- Тележка для транспортировки
