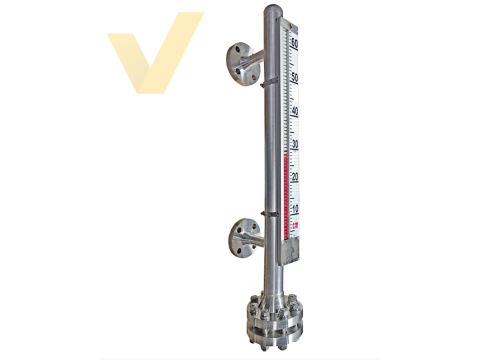

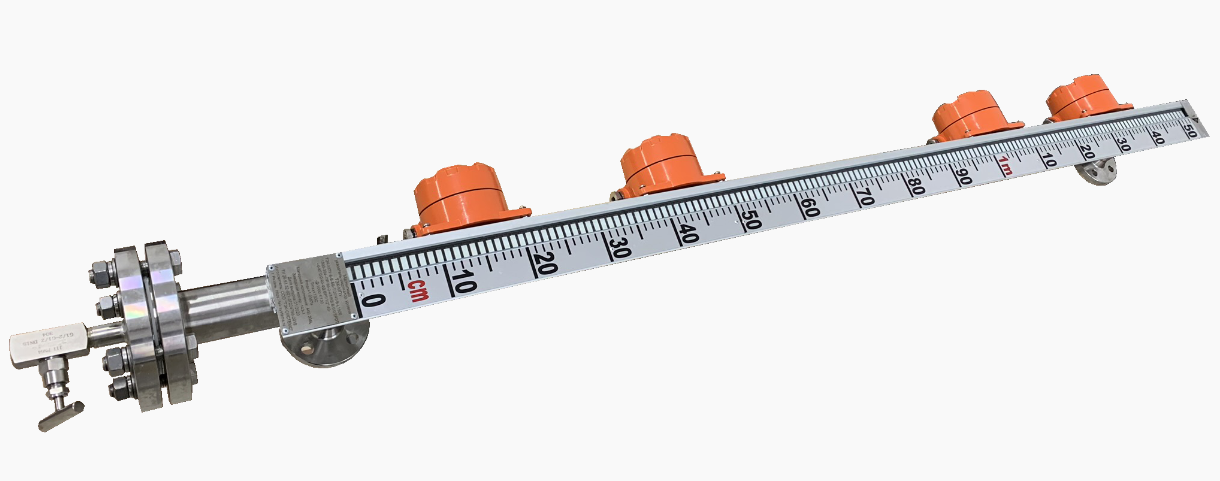

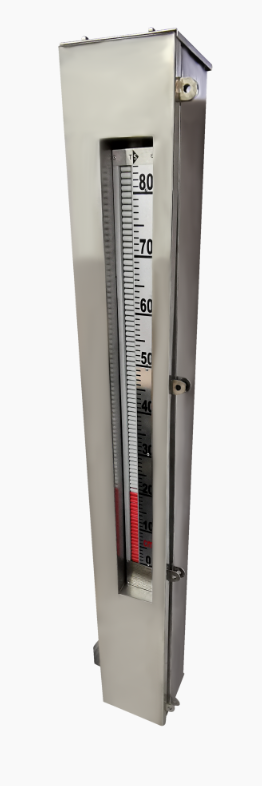

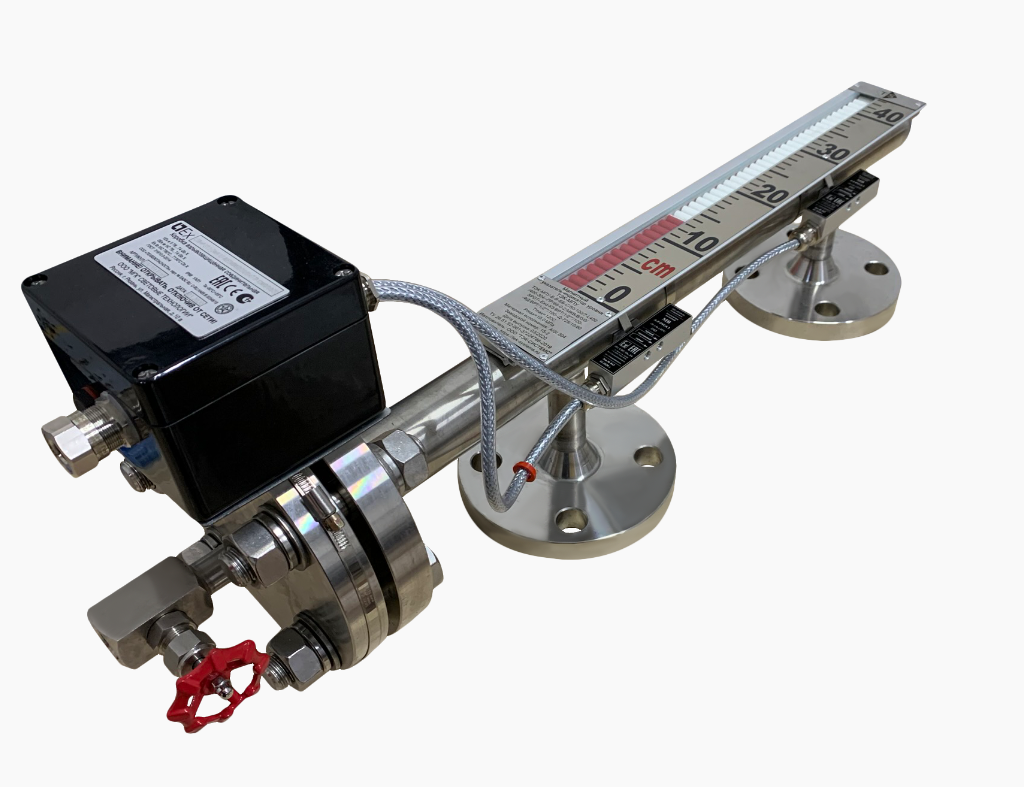

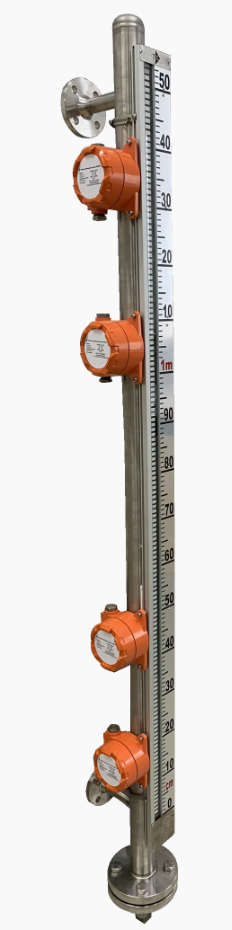

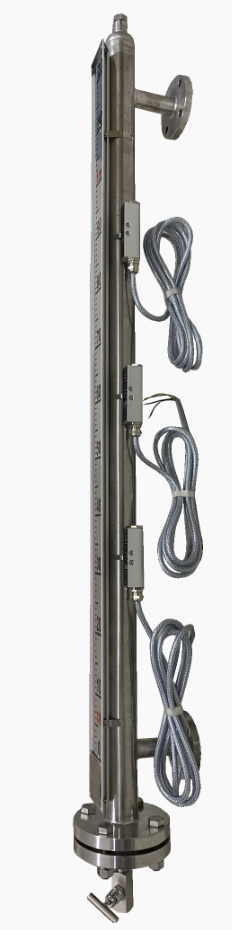

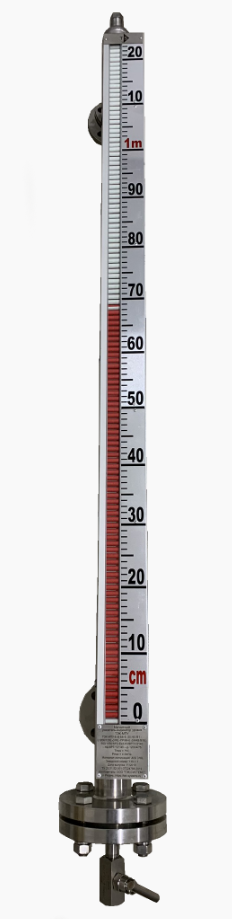

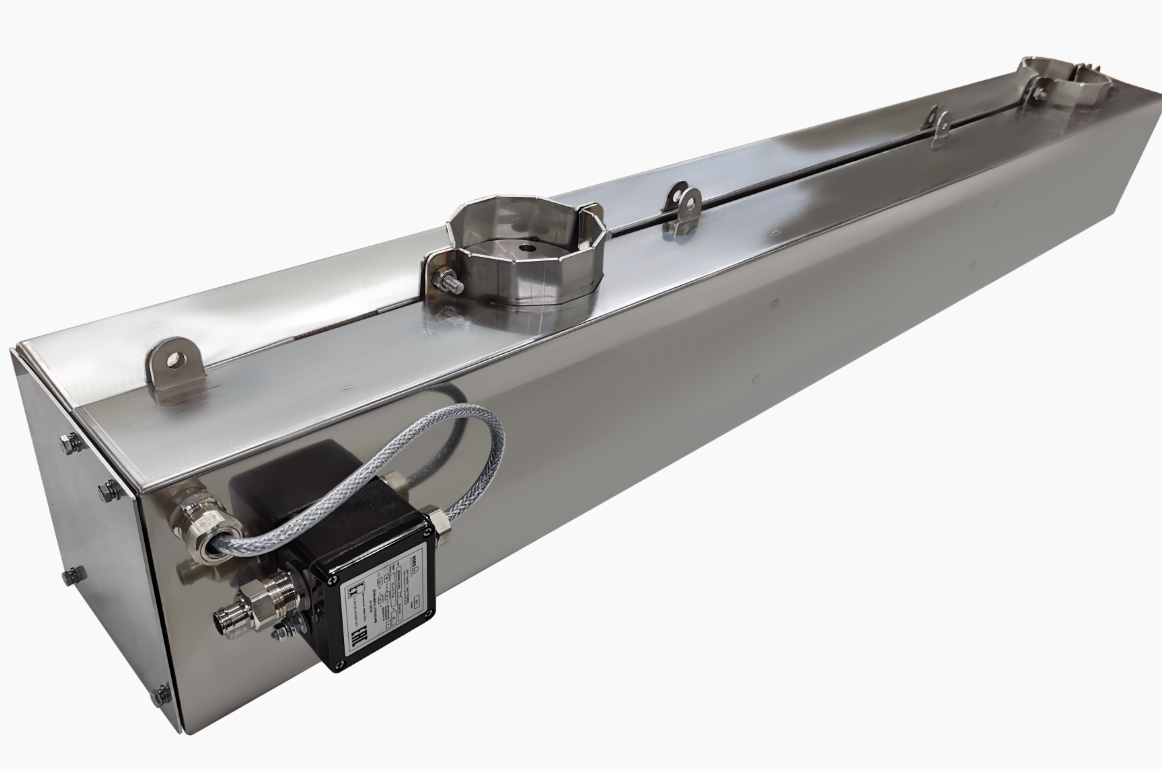

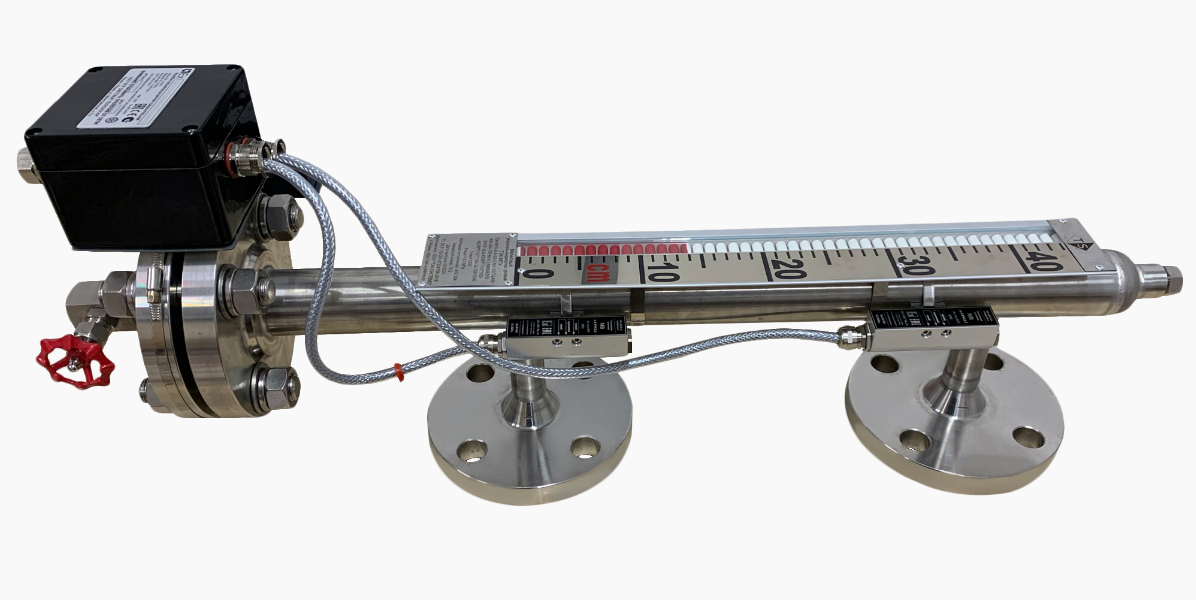

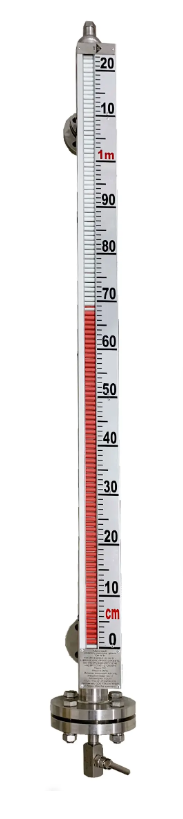

Магнитный указатель уровня бокового монтажа ТЭК-МПУ-Б

Магнитные роликовые указатели уровня серии ТЭК-МПУ-Б предназначены для непрерывной визуальной индикации текущего состояния уровня жидкости, а также уровня раздела жидких сред в различных находящихся под давлением и открытых резервуарах, емкостях и сосудах, эксплуатирующихся на объектах нефтегазовых, нефтехимических, атомных и любых других предприятий в составе различных технологических установок.

Сферы применения

• нефтегазовая промышленность
• химическая и нефтехимическая отрасли
• атомная промышленность
• морские и речные суда и танкеры
• газовозы и химовозы
• морские буровые платформы
• горно-обогатительная и металлургическая отрасли
• производство, распределение и очистка воды
• производство строительных материалов
• пищевая промышленность
• жилищно-коммунальном хозяйство
• сельское хозяйство и др.

Функциональные возможности

• визуальная индикация текущего уровня контролируемой среды
• визуальная индикация текущего уровня раздела сред
• визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
• визуальная индикация и сигнализация достижения предельных уровней контролируемой среды
• визуальная индикация текущего уровня контролируемой среды с дальнейшей передачейизмеренного значения по аналоговому или цифровому выходному сигналу

Особенности

• автономность (не требует электропитания)
• простота и надежность измерения
• механическая прочность конструкции
• исполнения для работы с агрессивными средами • давление процесса до 35МПа
• температура процесса от -196°С до +425°С
• плотность жидкости от 450кг/м3
• разнообразие вариантов монтажа
• доступность любых типов и стандартов фланцев и метизов

Принцип действия

Принцип действия поплавкового байпасного уровнемераТЭК-МПУ-Б основан на законе сообщающихся сосудов: уровень жидкости в уровнемерной колонке всегда равен уровню контролируемой среды в основном резервуаре.
Байпасный уровнемер ТЭК-МПУ-Б предназначен для монтажа на боковой стенке резервуара. Конструктивно ТЭК МПУ-Б представляет собой изготовленную из нержавеющей стали или полимерных материалов уровнемерную байпасную колонку (камеру), которая фиксируется на патрубках емкости посредством фланцевого, резьбового или сварного соединения. Указатель уровня соединяют с резервуаром таким образом, чтобы рабочий диапазон уровня жидкости находился в зоне визуального контроля. Внутри байпасной камеры располагается поплавок, оснащенный системой магнитов. Снаружи на камере располагается устройство индикации, состоящее из алюминиевой или нержавеющей направляющей с вращающимися полимерными или металлическими двуцветными роликами, установленными с шагом 10 мм. Для эксплуатации в неблагоприятных условиях окружающей среды указатель уровня может оснащаться герметичной роликовой индикацией. При изменении уровня жидкости поплавок также перемещается внутри байпасной уровнемерной колонки. Под воздействием магнитного поля поплавка ролики поворачиваются на 180° и тем самым отображают текущий уровень жидкости в колонке и, соответственно, в контролируемой емкости.

Технические характеристики
