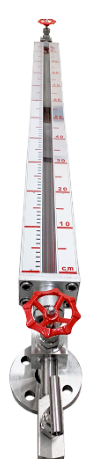

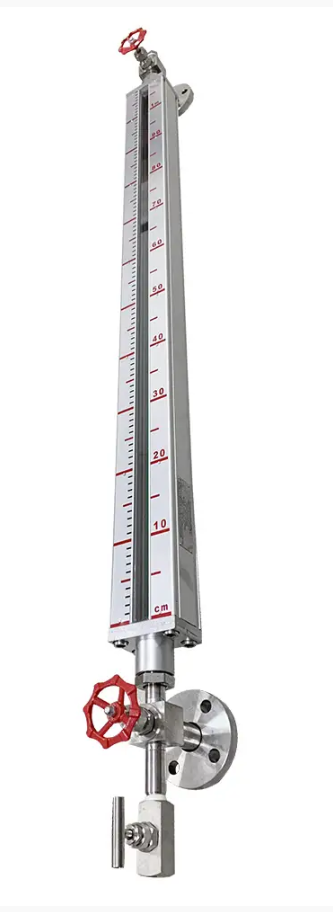

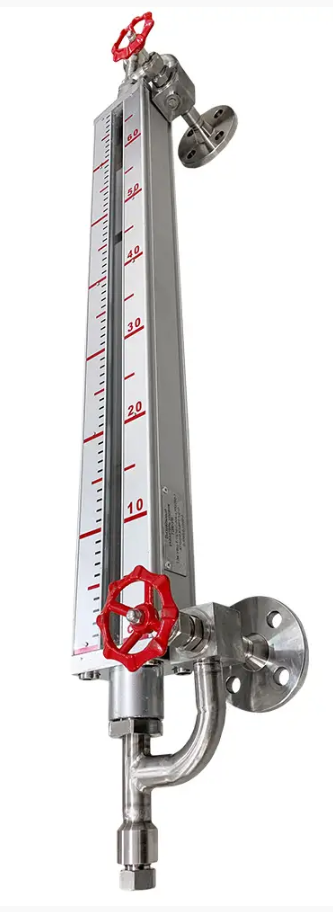

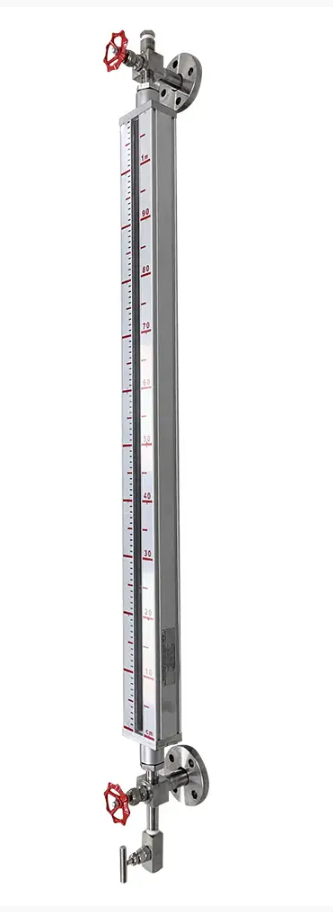

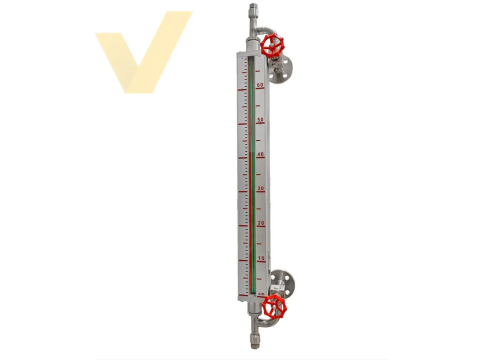

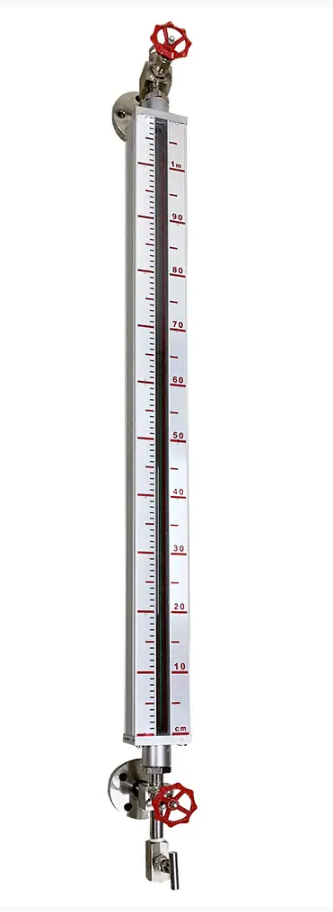

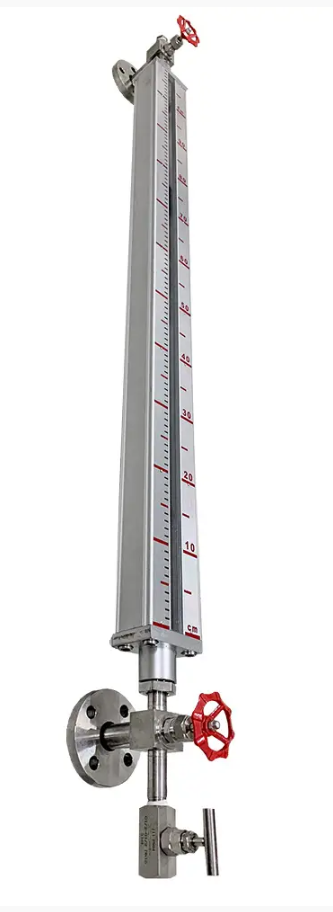

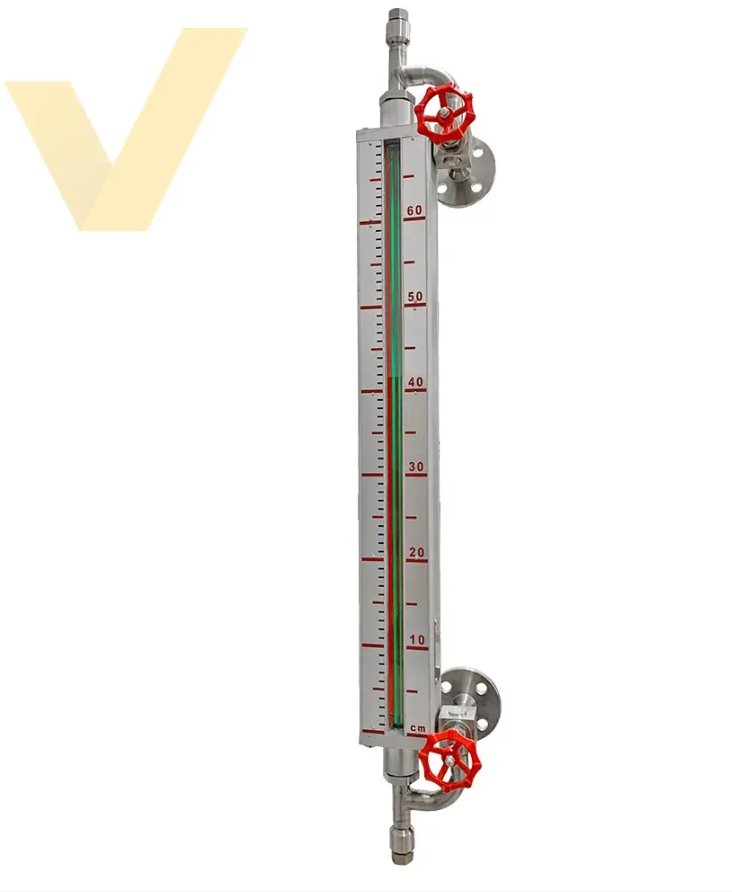

Индикатор уровня с указательным стеклом ТЭК-УВЦ

ТЭК-УВЦ – указатели уровня, используемые для непрерывного измерения и отображения уровня жидкости в резервуарах. Они предназначены для монтажа и эксплуатации в технологических процессах, которые проходят в различных резервуарах (закрытых, открытых, под давлением), позволяют посредством указательного стекла максимально просто провести визуальную оценку текущего положения жидкости.
Надежная конструкция дает возможность применять прибор внутри помещений и на открытых площадках, в том числе подвижных емкостях, расположенных на транспорте. Такое стеклоустойчиво перед вибрациями и природными факторами.
Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.

Особенности

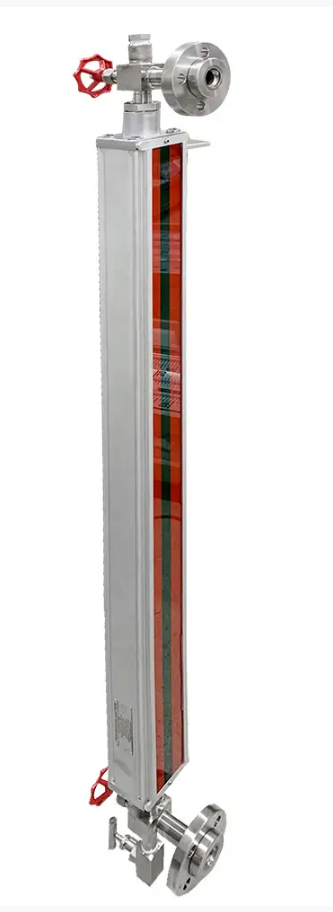

ТЭК-УВЦ является указателем трубчатого типа, с некоторыми особенностями конструкции в виде применения двухцветного кварцевого стекла и защитного кожуха. В стеклянной части работает принцип преломления и отражения света в разных средах. Так как красная часть спектра светового потока практически полностью преломляется и отражается в жидкой среде, та часть смотровой трубки индикатора, где есть среда, будет представляться наблюдателю зеленой, а заполненная газом часть — красной. За счет этого увеличивается видимость текущего уровня.
Защитный кожух несет функцию увеличения механической прочности устройства, а также служит основой для закрепления шкалы. Также для ТЭК-УВЦ доступно покрытие внутренних поверхностей металлических смачиваемых частей фторопластом, что дает возможность применения его для измерения уровня агрессивных жидкостей.

Преимущества

• Простота конструкция и применение
• Экономичность решения, за счет небольшой цены индикатора;
• Возможность устанавливать в агрессивных средах;
• Рабочая температура до +450°C
• Давление до 1,6 МПа
• Широкий выбор материалов

Технические характеристики

*Компания ТЭК-Системс разрабатывает указатели уровня ТЭК-УВ с любым межцентровым расстоянием осей присоединительных фланцев и патрубков, однако, ввиду особенностей конструкции визуальных указателей уровня диапазон видимого уровня может быть меньше межцентрового расстояния или потребуется спец. конструкция присоединительных патрубков
**Указаны максимальные значения температуры и давления, возможные в отдельных исполнениях для данных моделей указателей уровня. Не все комбинации давлений и температур возможны, так как высокая температура снижает стойкость материалов к давлению и понижает предельно допустимое давление.  При формировании заказа рекомендуем заполнять опросный лист и направлять изготовителю для получения технико-коммерческого предложения и подтверждение возможности изготовления.
***Максимальная температура окружающего воздуха при эксплуатации может быть ограничена ниже указанного порога исходя из применяемых материалов и наличия систем теплоизоляции и обогрева.
