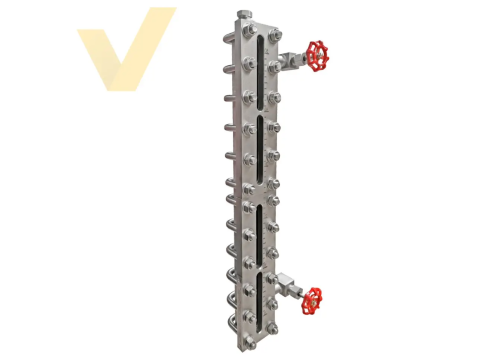

Указатель уровня рефлексного типа ТЭК-УВР

Указатели уровня ТЭК-УВР применяются для непрерывного измерения и отображения уровня жидкости в резервуарах.
Уровнемерные смотровые стекла ТЭК-УВ предназначены для установки и применения в технологических процессах, проходящих в открытых, закрытых и находящихся под давлением сосудах и резервуарах, являются простым и надежным средством визуальной оценки текущего уровня жидкости.
Благодаря надежной и простой конструкции уровнемеры ТЭК-УВ могут эксплуатироваться как в закрытых помещениях, так и на открытых площадках и установках, на неподвижных и подвижных сосудах (на наземном и водном транспорте), являются стойкими к вибрациям и негативным климатическим воздействиям.
Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.

Описание модели

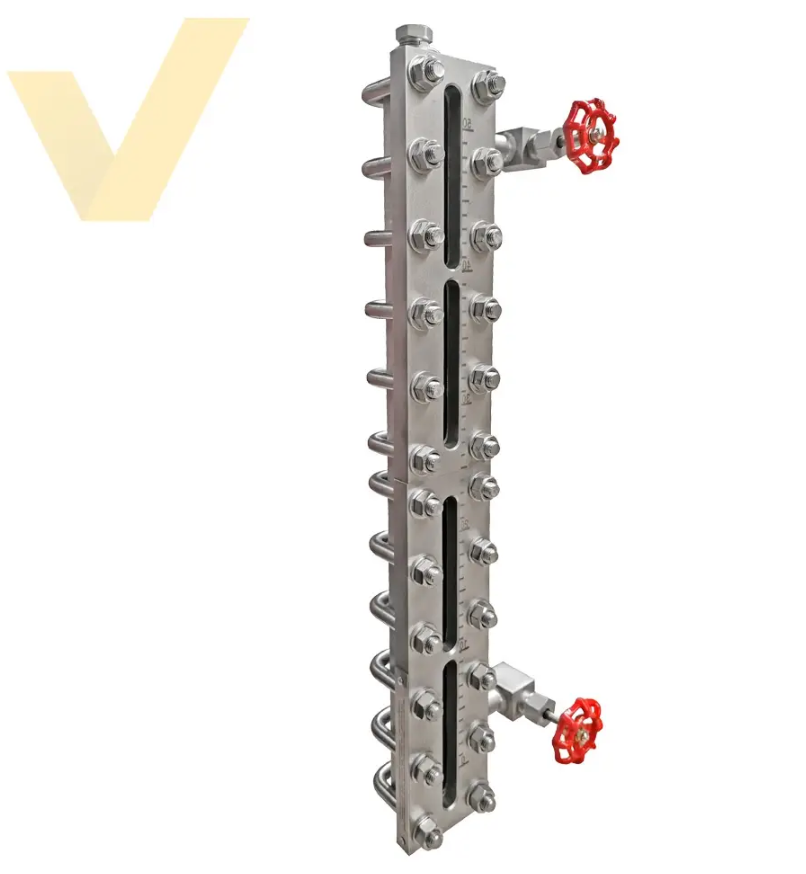

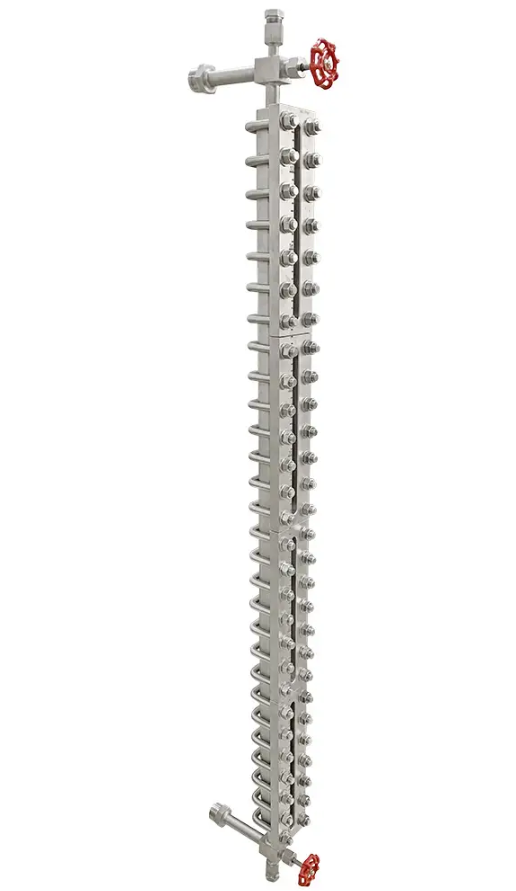

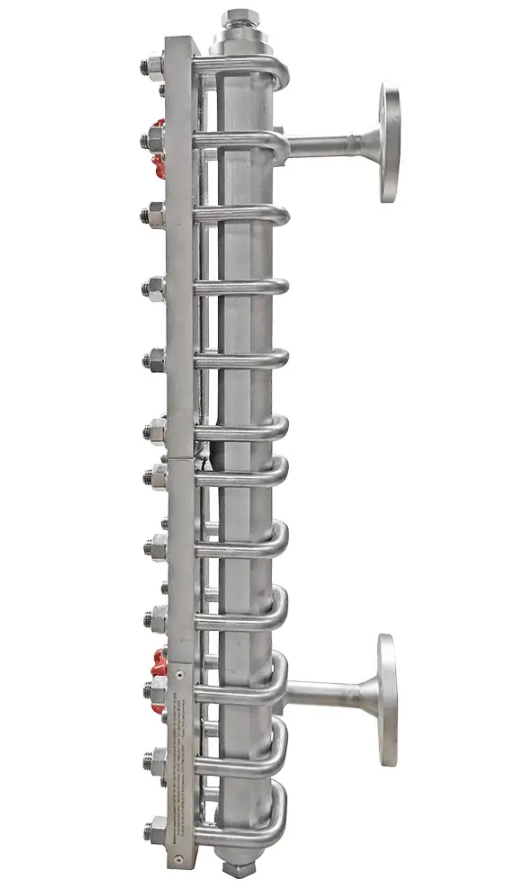

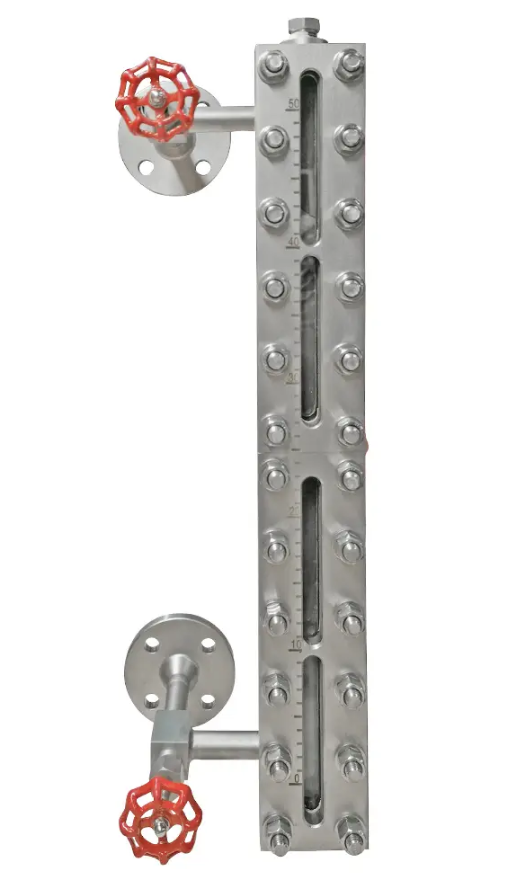

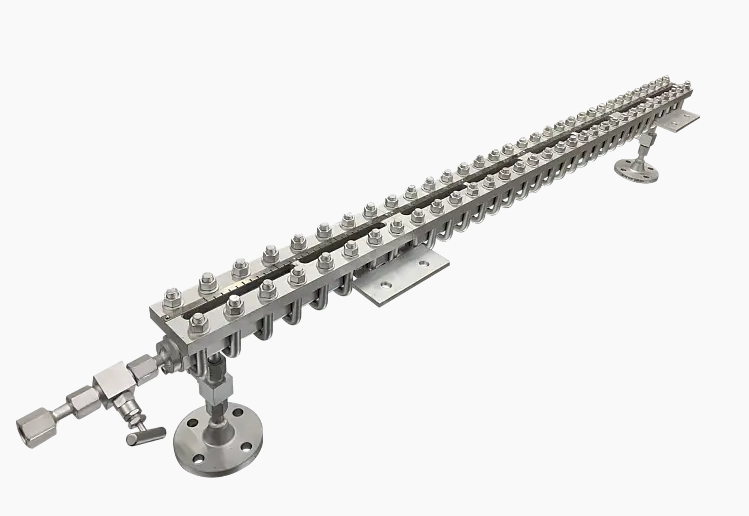

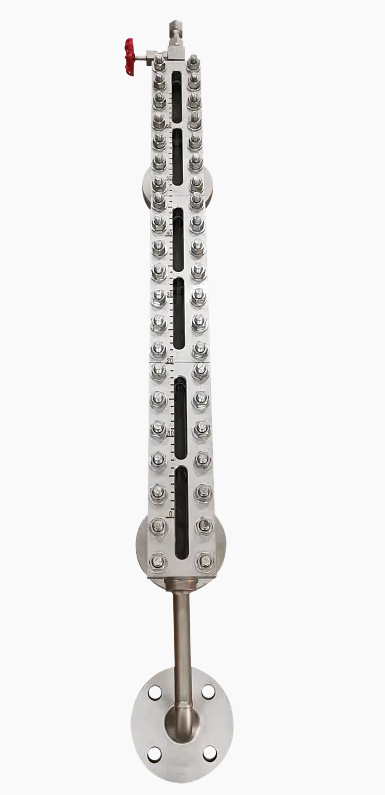

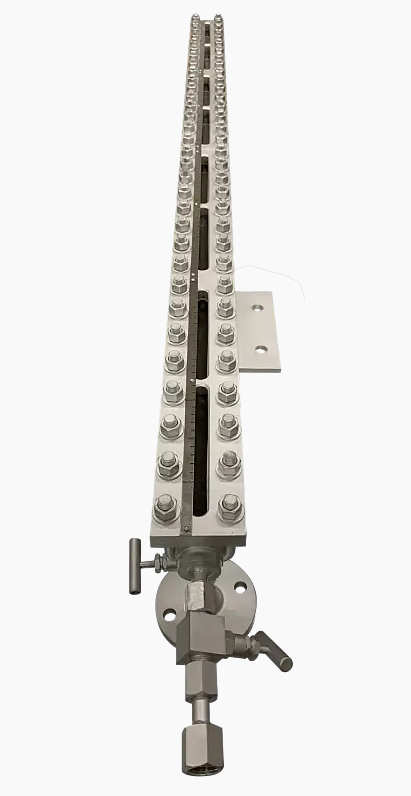

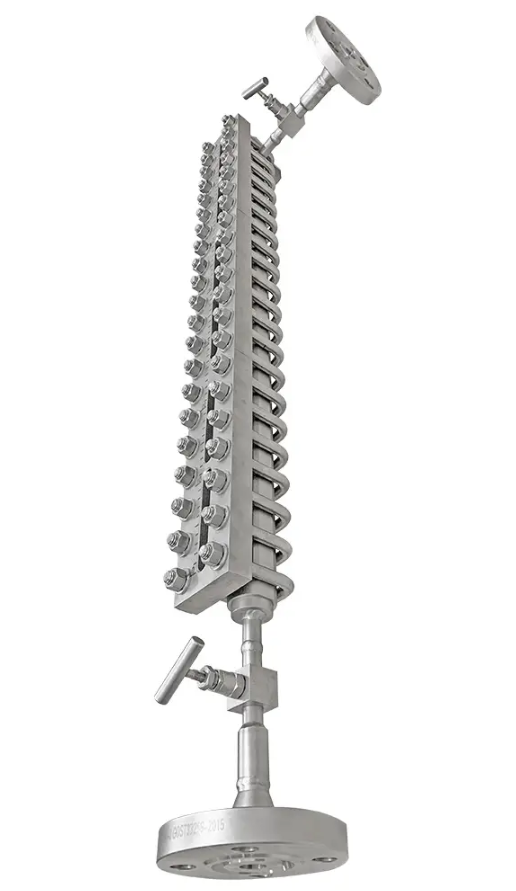

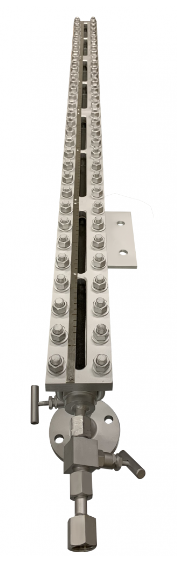

ТЭК-УВР представляет собой указатель уровня рефлексного типа. В основной измерительной колонне с одной стороны методом фрезерования подготовлено специальное «окно» с уплотнительной поверхностью по всему периметру. С помощью уплотнительных прокладок из соответствующего задаче материала установлено специализированное стекло, которое в свою очередь фиксируется прижимной пластиной с пазом под установку стекла. Пластина крепится и прижимается к основной колонке с помощью резьбовых хомутов.

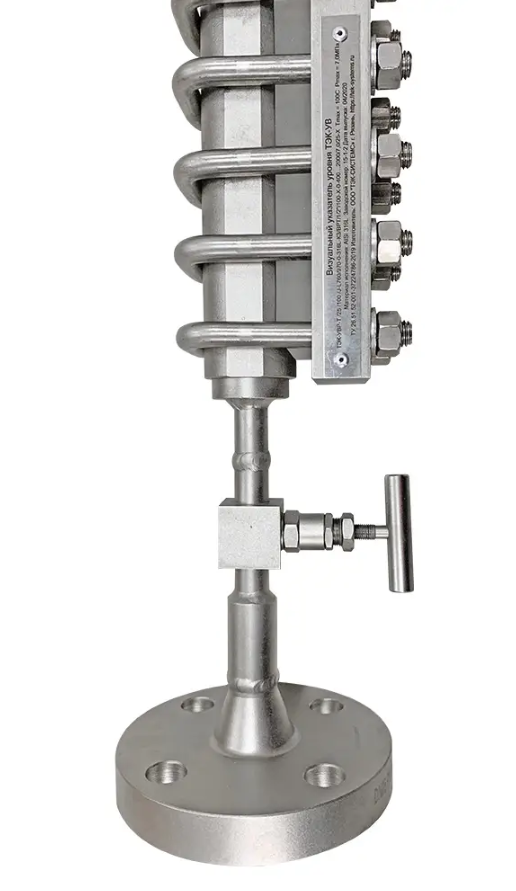

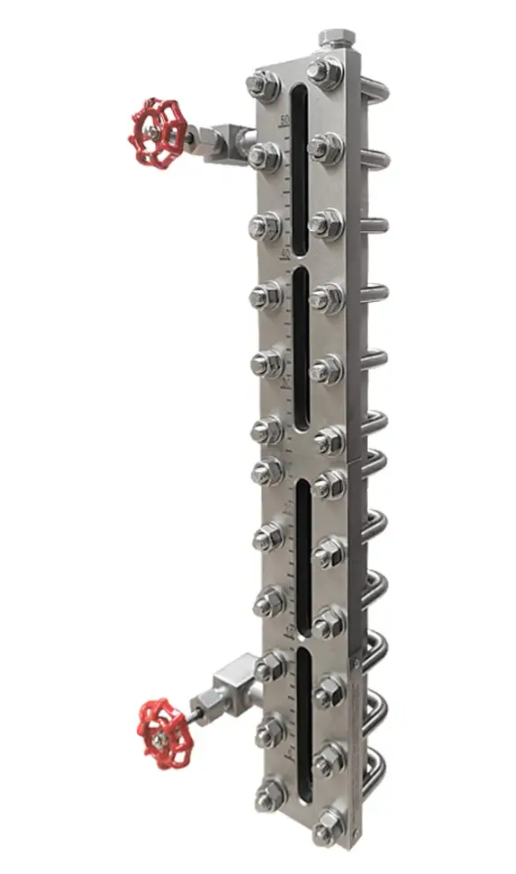

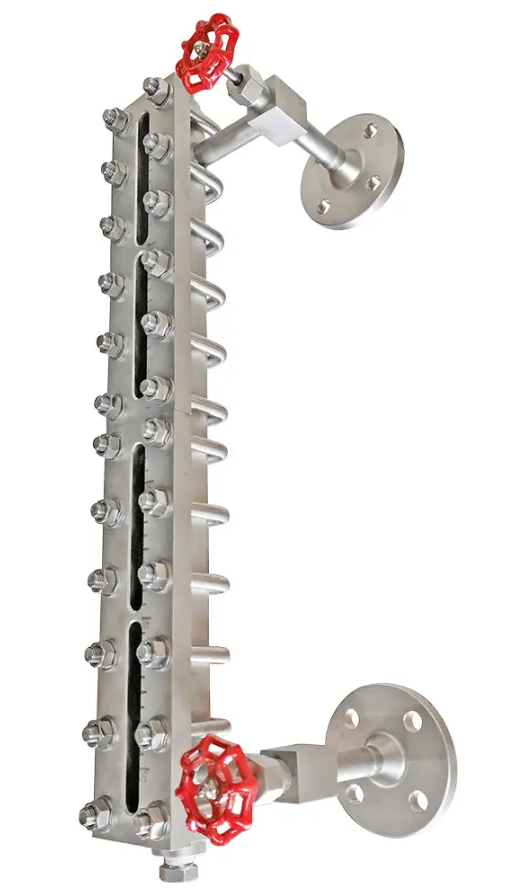

В верхней и нижней частях указателя уровня устанавливаются отсечные краны, используемые для обслуживания (замены уплотнений) или ремонта указателя уровня в случае его повреждения. Указатель уровня также может быть оборудован автоматическими защитными клапанами, срабатывающими при быстром движении жидкости через клапан (например при разгерметизации указателя и быстрой потери жидкости).

Особенности

• Простота конструкции
• Надежность и механическая прочность
• Рабочая температура до +500°C
• Давление до 25 МПа
• Широкий выбор материалов корпуса и уплотнений

Теплоизоляция и обогрев

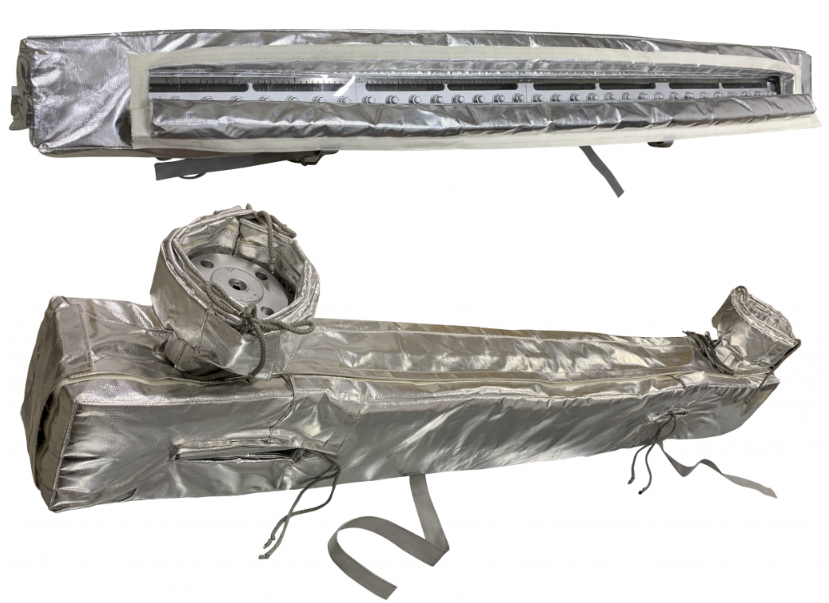

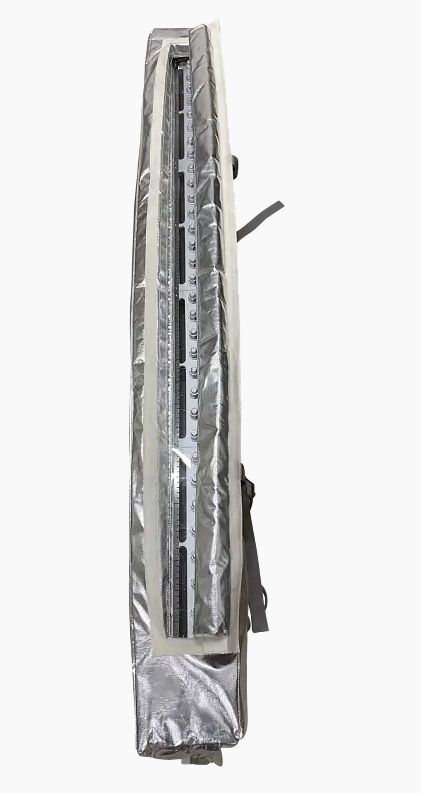

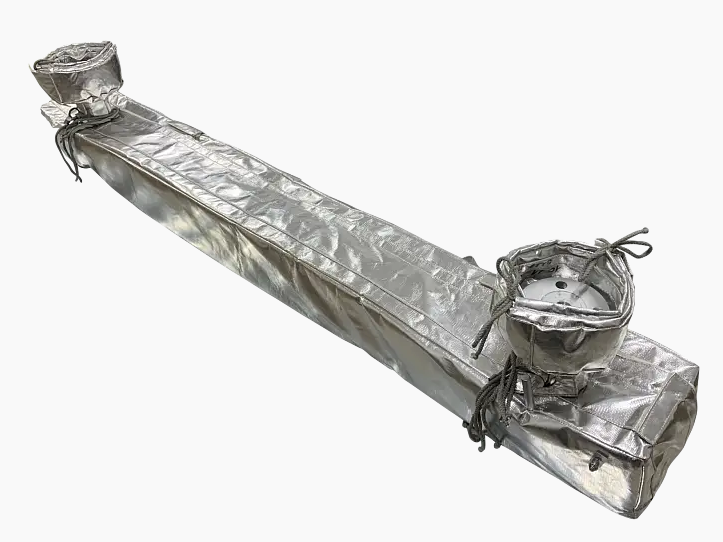

Указатели уровня ТЭК-УВ полностью устойчивы к воздействию низких температура окружающего воздуха. Однако измеряемая среда очень часто может быть подвержена замерзанию. Во избежание замерзания измеряемой среды, остановки измерения и возможного повреждения указательного стекла нами предлагается опция "Электрообогрев", которая включает в себя теплоизоляционный чехол со смотровым окном, нагревательный кабель, а также клеммную коробку для подключения питания.

Технические характеристики

*Компания ТЭК-Системс разрабатывает указатели уровня ТЭК-УВ с любым межцентровым расстоянием осей присоединительных фланцев и патрубков, однако, ввиду особенностей конструкции визуальных указателей уровня диапазон видимого уровня может быть меньше межцентрового расстояния или потребуется специальная конструкция присоединительных патрубков (см. справа)

**Указаны максимальные значения температуры и давления, возможные в отдельных исполнениях для данных моделей указателей уровня. Не все комбинации давлений и температур возможны, так как высокая температура снижает стойкость материалов к давлению и понижает предельно допустимое давление. При формировании заказа рекомендуем заполнять опросный лист и направлять изготовителю для получения технико-коммерческого предложения и подтверждение возможности изготовления.

***Максимальная температура окружающего воздуха при эксплуатации может быть ограничена ниже указанного порога исходя из применяемых материалов и наличия систем теплоизоляции и обогрева.
