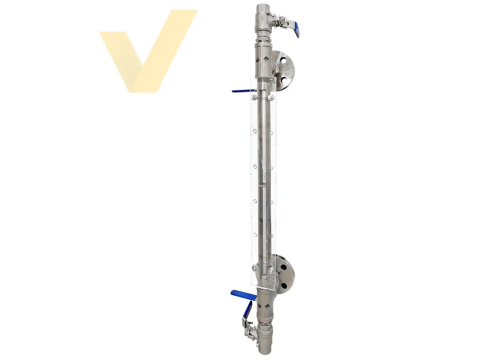

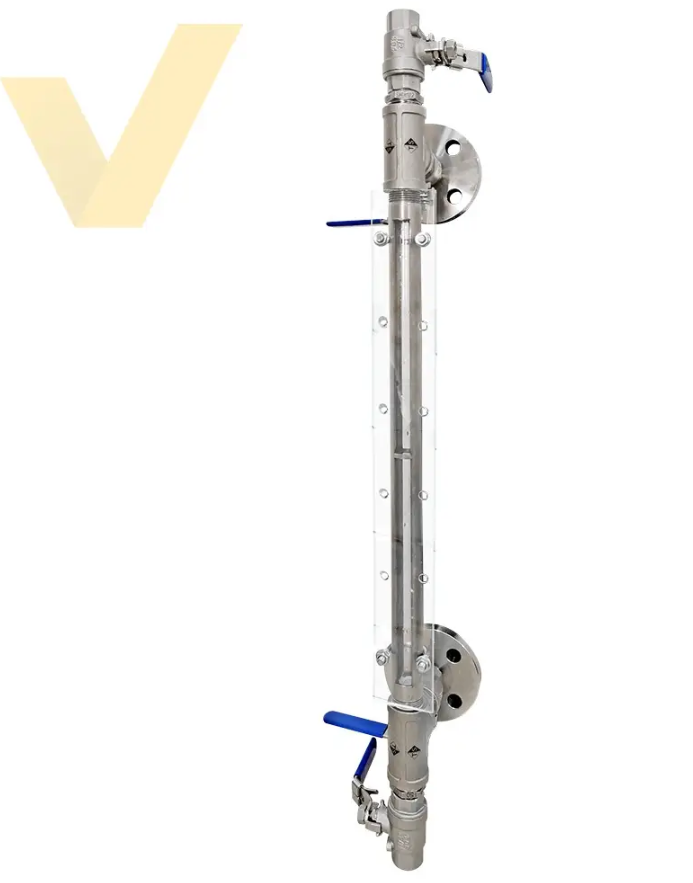

Трубчатый уровнемер с защитным кожухом ТЭК-УВТ

Указатели уровня ТЭК-УВТ применяются для непрерывного измерения и отображения уровня жидкости в резервуарах. Уровнемерные смотровые стекла ТЭК-УВ предназначены для установки и применения в технологических процессах, проходящих в открытых, закрытых и находящихся под давлением сосудах и резервуарах, являются простым и надежным средством визуальной оценки текущего уровня жидкости. Благодаря надежной и простой конструкции указателей уровня жидкости трубчатых приборы эксплуатироваться как в закрытых помещениях, так и на открытых площадках и установках, на неподвижных и подвижных сосудах (на наземном и водном транспорте), являются стойкими к  негативным климатическим воздействиям.
Указатели ТЭК-УВ функционируют по принципу сообщающихся сосудов, уровень жидкости в байпасной камере всегда равен уровню жидкости в основном резервуаре.

Описание модели

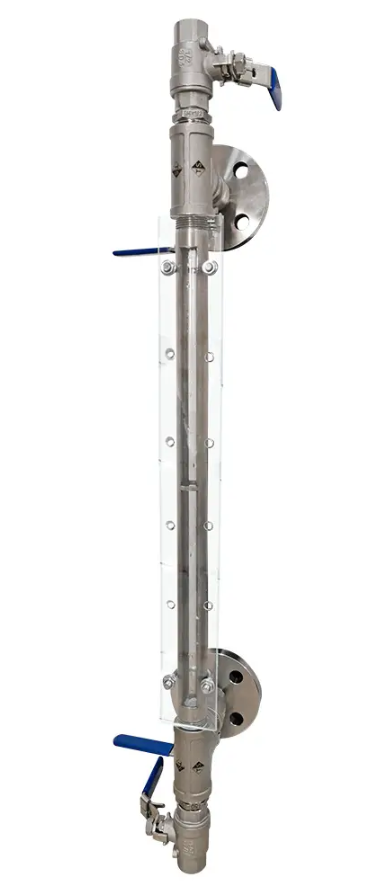

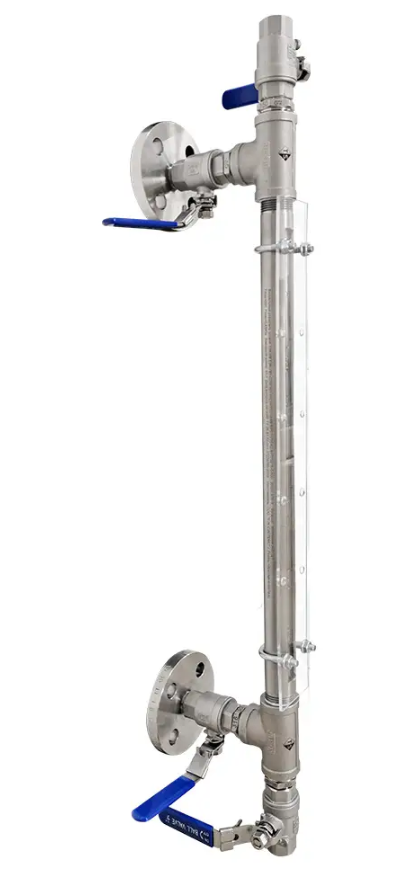

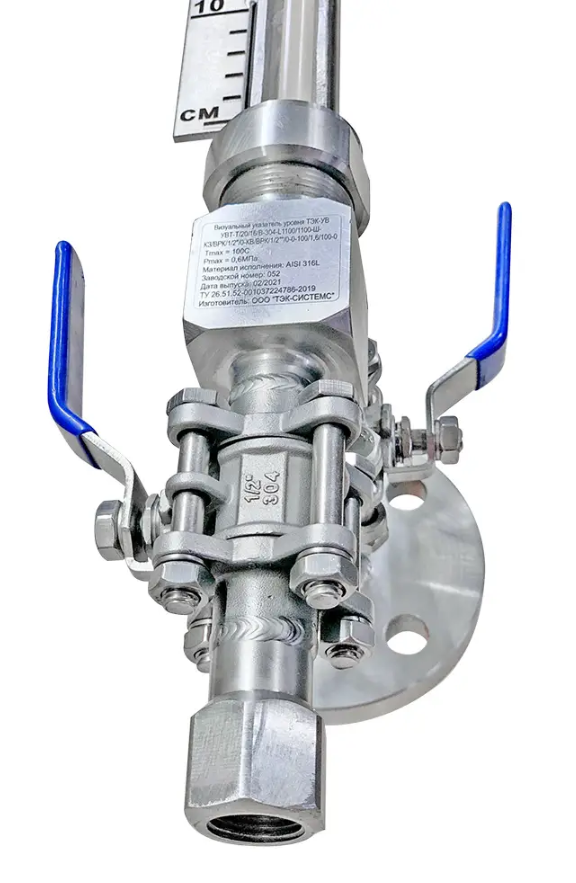

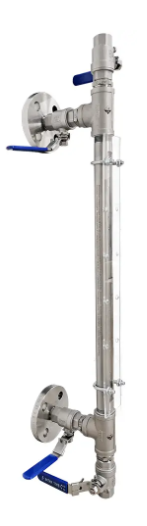

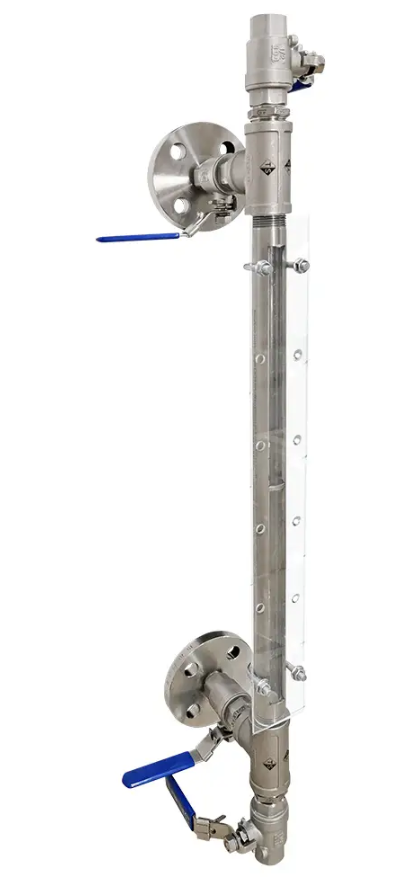

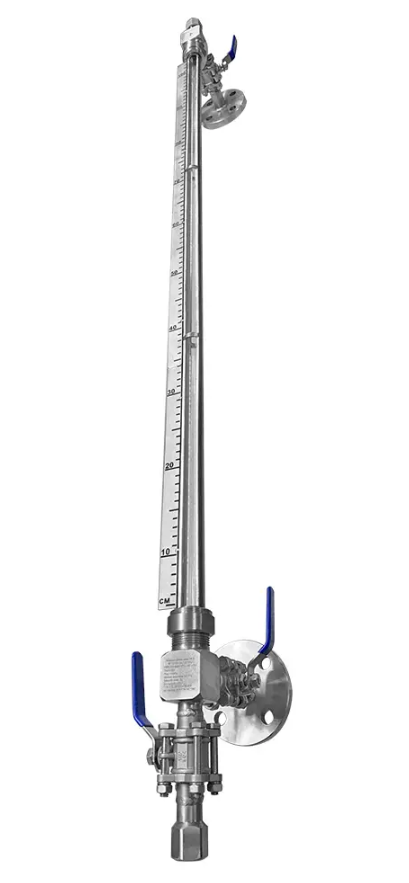

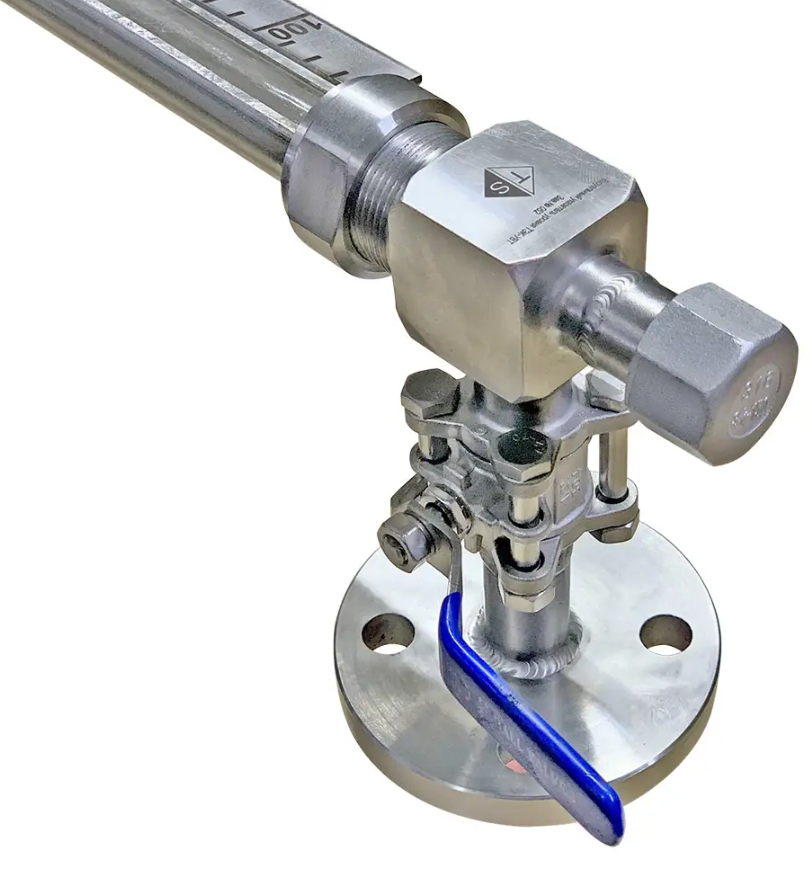

ТЭК-УВТ представляет собой указатель уровня трубчатого типа. Это наиболее простой и экономичный вариант указателя уровня, подходящий для простых применений – небольшое давление, отсутствие вибрацией и требований к высокой механической прочности. В верхней и нижней части указателя устанавливаются отсечные клапаны тройникового типа, между верхним и нижним клапаном с помощью специальных уплотняющих фитингов установлена прозрачная стеклянная или полимерная трубка. Клапаны также опционально могут иметь функцию автоматической защиты от потери жидкости, в случае повреждения указателя и его разгерметизации, а также присутствует возможность установки шкалы.

Сферы применения

• нефтегазовая промышленность;
• химическая и нефтехимическая отрасли;
• атомная промышленность;
• морские и речные суда и танкеры;
• газовозы и химовозы;
• морские буровые платформы;
• горно-обогатительная и металлургическая отрасли;
• производство, распределение и очистка воды;
• производство строительных материалов;
• пищевая промышленность;
• жилищно-коммунальном хозяйство;
• сельское хозяйство и др.

Особенности

• Простота конструкции
• Экономичность решения задачи
• Рабочая температура до +100°C
• Давление до 1,6 МПа
• Широкий выбор материалов корпуса, трубки и уплотнений

Технические характеристики

*Компания ТЭК-Системс разрабатывает указатели уровня ТЭК-УВ с любым межцентровым расстоянием осей присоединительных фланцев и патрубков, однако, ввиду особенностей конструкции визуальных указателей уровня диапазон видимого уровня может быть меньше межцентрового расстояния или потребуется спец. Конструкция присоединительных патрубков (см. справа)

**Указаны максимальные значения температуры и давления, возможные в отдельных исполнениях для данных моделей указателей уровня. Не все комбинации давлений и температур возможны, так как высокая температура снижает стойкость материалов к давлению и понижает предельно допустимое давление.  При формировании заказа рекомендуем заполнять опросный лист и направлять изготовителю для получения технико-коммерческого предложения и подтверждение возможности изготовления.

***Максимальная температура окружающего воздуха при эксплуатации может быть ограничена ниже указанного порога исходя из применяемых материалов и наличия систем теплоизоляции и обогрева.
