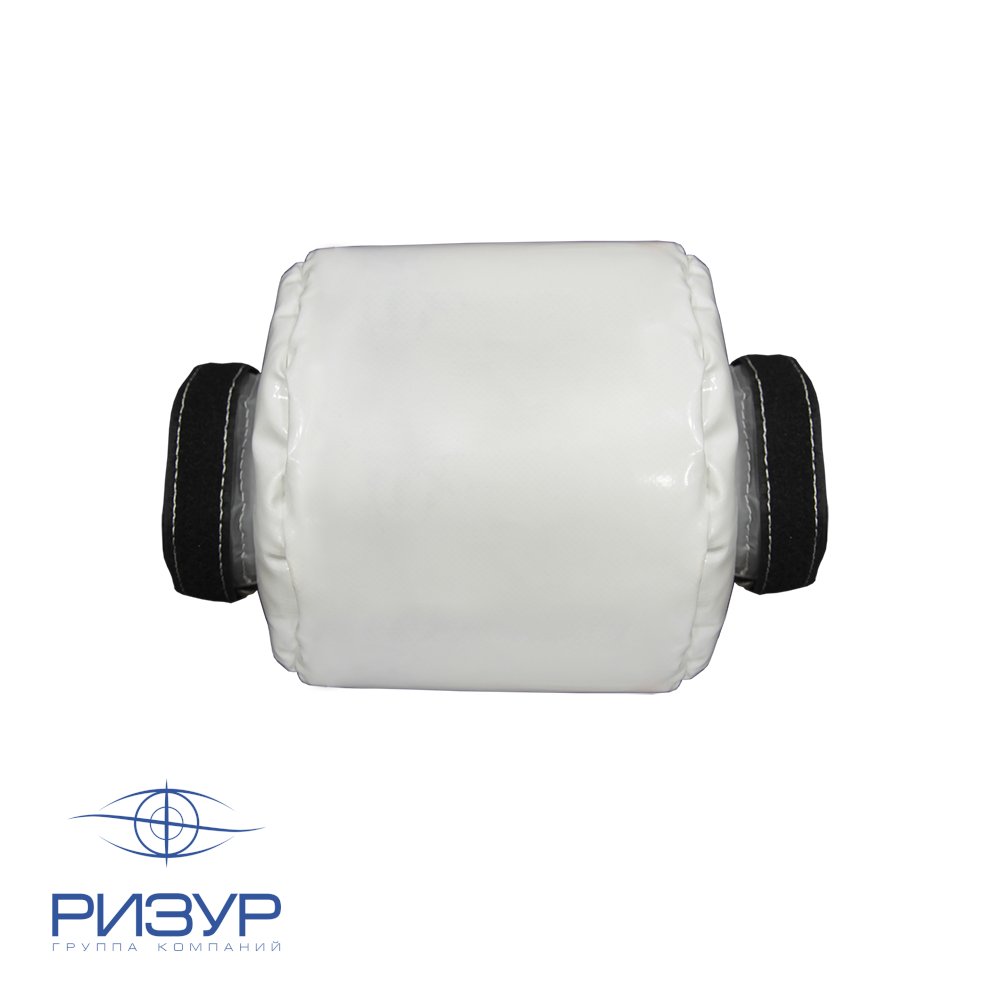

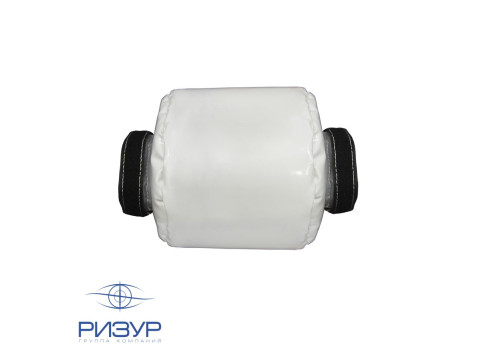

Термочехол для фланцевого соединения РИЗУР
- Защита персонала от ожогов при работе с горячими фланцевыми соединениями
- Снижение теплопотерь до 95%
- Повышение промышленной безопасности и предотвращение разбрызгивания
- Продление срока службы фланцевых соединений
- Конструкция «сэндвич» с эффективным утеплителем
- Использование негорючих антистатичных материалов
- Универсальная система крепления с морозостойкими липучками Велькро
- Эксплуатация в широком температурном диапазоне от -70°С до +70°С (до +700°С по заказу)
Термочехлы защитные для фланцевых соединений изготавливаются по ТУ-3442-001-12189681-2014. Термочехлы устанавливаются на фланцевые соединения трубопроводов, задвижек и другой арматуры, предназначенной для транспортировки химически агрессивных, высокотемпературных сред и сред, находящихся под высоким давлением.
Термочехлы для фланцевых соединений предназначены для повышения уровня промышленной безопасности благодаря тому, что защищают персонал и оборудование, а также окружающую среду от последствий аварийного разбрызгивания и утечек перекачиваемой жидкости вследствие разгерметизации фланцевого соединения. Кроме того, применение термочехла защищает само фланцевое соединение от негативного воздействия окружающей среды и тем самым продлевает его срок службы.
Область применения
Термочехол производства ООО "НПО РИЗУР" для фланцевых соединений применяется на трубопроводах, транспортирующих среды при высокой температуре процесса.
Назначение — защита персонала от воздействия высоких температур (ожогов) и снижение теплопотерь, а также защита от разбрызгивания.
Конструктивно термочехол представляет собой «сэндвич» - внешний покрывной слой, утеплитель, внутренний покрывной слой. Термочехлы для фланцевых соединений изготавливаются из различных материалов в зависимости от параметров технологического процесса и требований заказчика.
Особенности
- снижение энергопотерь до 95%;
- высокая разрывная нагрузка;
- низкая стоимость.
Технические характеристики
| Зона установки | общепромышленные объекты взрывоопасные зоны помещений В-1а и В-1г по ПУЭ гл. 7.3 | |
| Степень защиты | IP54 по ГОСТ 1425-96 | |
| Маркировка взрывозащиты | II Gb IIC (без взрывозащиты) II Gb IIC T6…T3 X |
|
| Материал внешнего слоя | негорючий антистатичный ПВХ, стеклоткань с двусторонним силиконовым покрытием |
|
| Материал внутреннего слоя / стяжных манжет | стеклоткань с двусторонним силиконовым покрытием | |
| Материал утеплителя | вспененный каучук K-Flex ST, вспененный полиэтилен, нетканые минеральные утеплители | |
| Материал сшивных нитей | лавсан/кевлар | |
| Система закрытия/фиксации | негорючие морозостойкие липучки Велькро + овальные кольца из нержавеющей стали | |
| Общая толщина стенки | от 10 до 100 мм (в зависимости от исполнения термочехла) | |
| Теплопроводность стенки термочехла | 0,03 Вт/м2 | |
| Поверхностное сопротивление (антистатика) | менее 109 Ом | |
| Температура окружающего воздуха при эксплуатации | -70°С….+70°С (до +700°С для теплоизоляционных чехлов) | |
| Поддерживаемая температура без терморегулятора | +20°С...+35°С | |
| Поддерживаемая температура с терморегулятором | -40°С…+110 °С (см. характеристики терморегулятора) | |
| Длина подводящего кабеля в металлорукаве | от 0,5 до 50 м (в соответствии с заказом) | |
| Потребляемая мощность | от 15 до 5000 Вт (в зависимости от размера и конфигурации термочехла) | |
| Гарантийный срок эксплуатации | 12 месяцев 24/36 месяцев (по заказу) |
|
| Средний срок эксплуатации | не менее 7 лет | |
