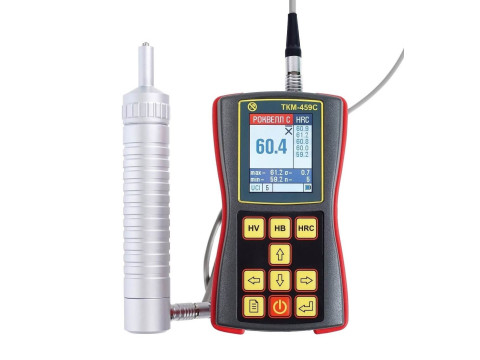

Ультразвуковой твердомер ТКМ-459С

Ультразвуковой твердомер ТКМ-459С производства НПП «Машпроект» — это портативный высокоточный прибор для оперативного измерения твердости металлов и металлических изделий.

Прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.

Принцип действия твердомера — UCI метод (Ultrasonic Contact Impedance — ультразвуковой контактный импеданс).

«Базовый» комплект имеет в своём составе всё необходимое для решения основной массы задач неразрушающего контроля.

Контроль твердости

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром), наплавок,

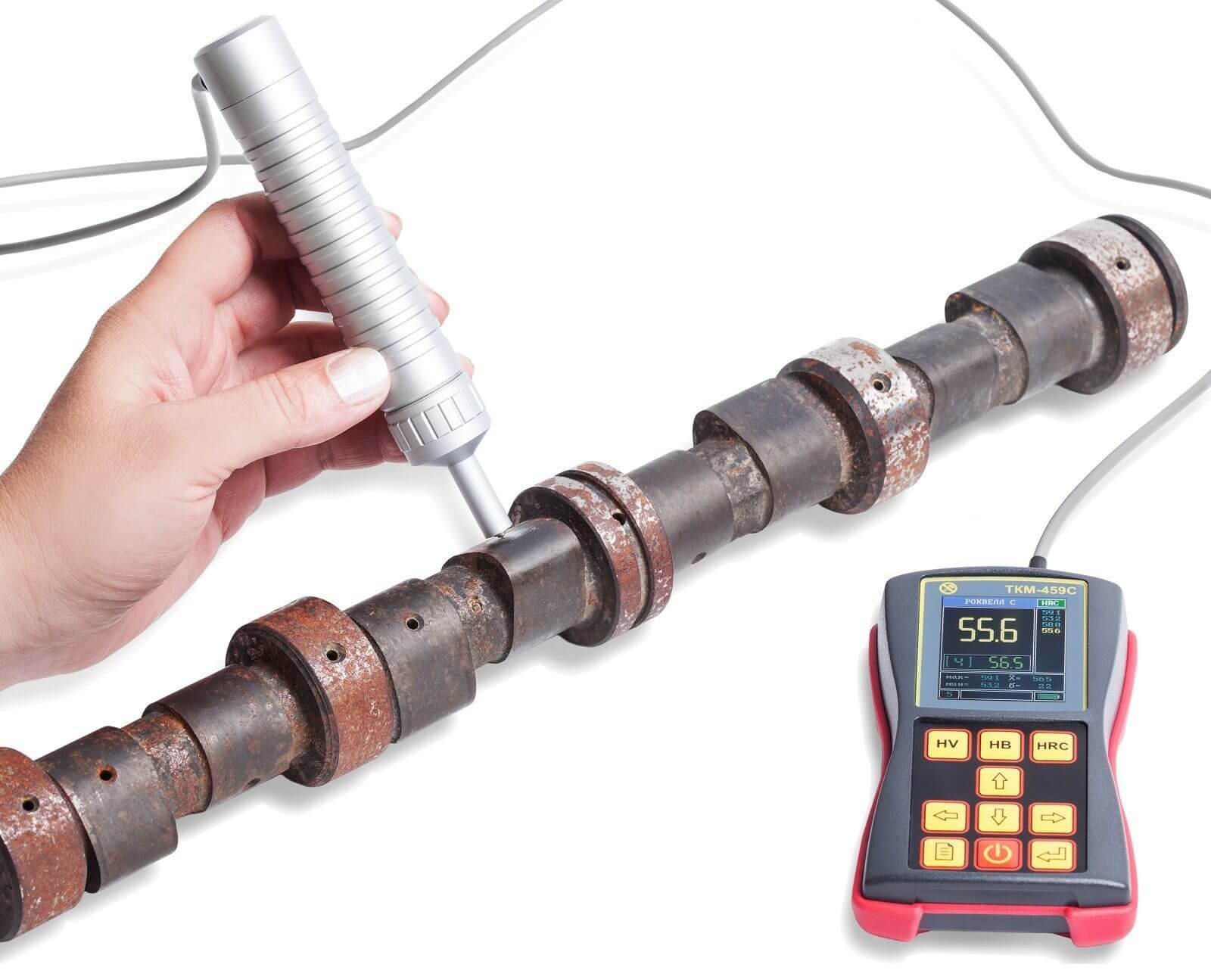

• изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий,
• изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

Преимущества

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
• Измерение твердости в труднодоступных местах — пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля — от 1 мм.
• Контроль в пазах и глухих отверстиях — от 5 мм.
• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.

Особенности конструкции

Составляющими твердомера являются электронный блок и датчик.

Электронный блок осуществляет прием частотного сигнала с датчика прибора, преобразование его в единицы твердости, вывод результатов измерений на дисплей, статистическую обработку и другие функции.

Принцип действия ультразвуковых датчиков твердомера основан на методе измерения ультразвукового контактного импеданса (UCI – ultrasonic contact impedance).

На конце металлического стержня датчика твердомера закреплен алмазный наконечник. Стержень колеблется на собственной резонансной частоте.

При создании нагрузки рукой оператора алмазный наконечник внедряется в материал и изменяет резонансную частоту стержня. Изменение собственной резонансной частоты стержня пропорционально глубине внедрения наконечника в материал. Поскольку глубина внедрения наконечника в материал является показателем твердости, то существует зависимость между изменением резонансной частоты стержня F и твердостью материала Н: H = f ( F ).

1. Ударопрочный, прорезиненный, пыле-влагозащищенный корпус.
2. Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
3. Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
4. Уникальная система статистической обработки.
5. Гибкая организация памяти для записи результатов измерений и последующего анализа.
6. Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
7. Программирование:
   — дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
   — дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.

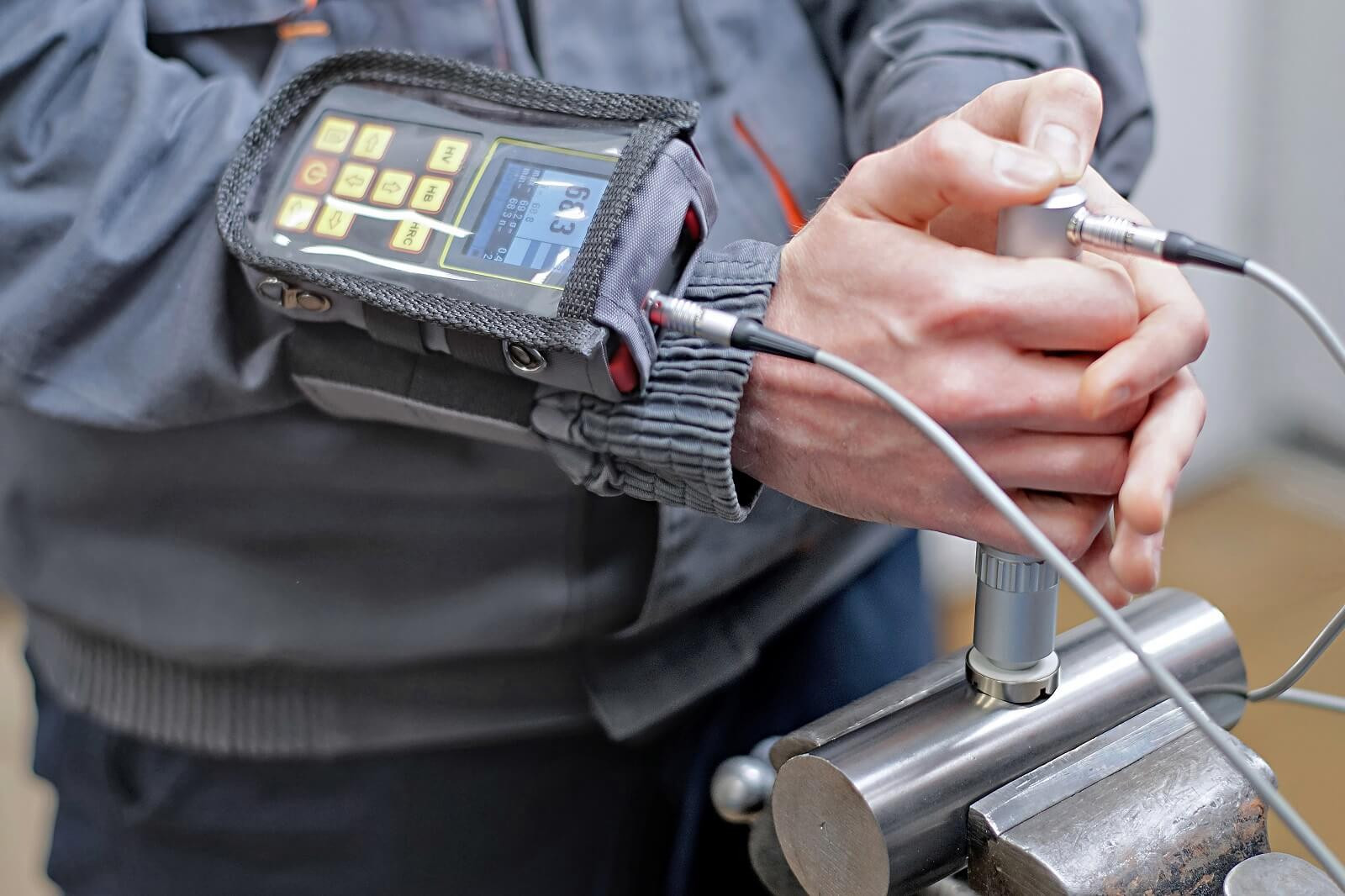

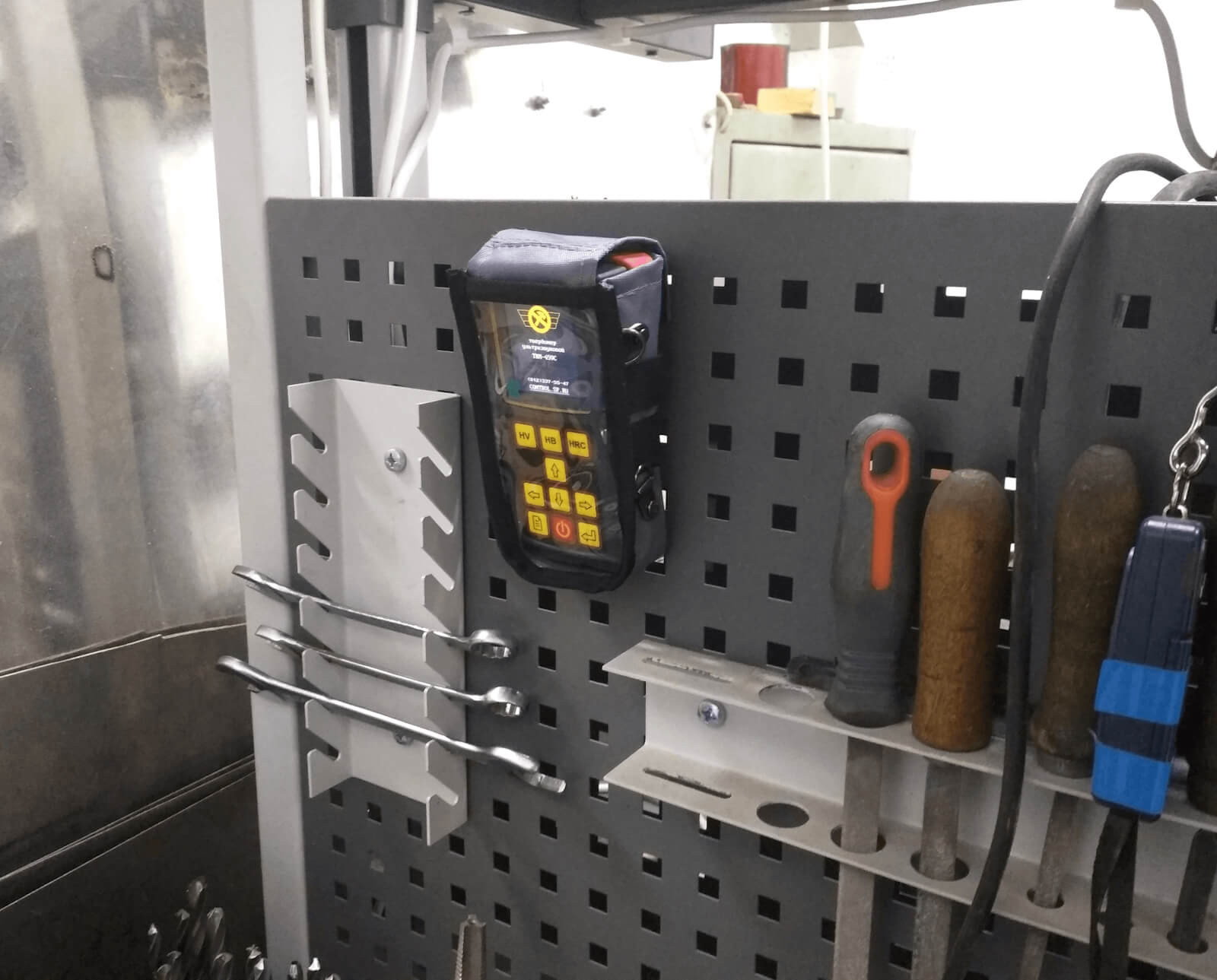

Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.

Требования к контролируемому изделию

Режимы работы

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений

• Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
• Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
• Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
• Автоматический отброс результатов, некорректно проведенных замеров.
• Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора

• Вычисление среднего значения, среднеквадратичного отклонения.
• Вычисление максимума и минимума в группе результатов замеров.
• Вычисления относительно заданных значений твердости.
• Выборки результатов относительно заданных значений твердости.
• Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Технические характеристики

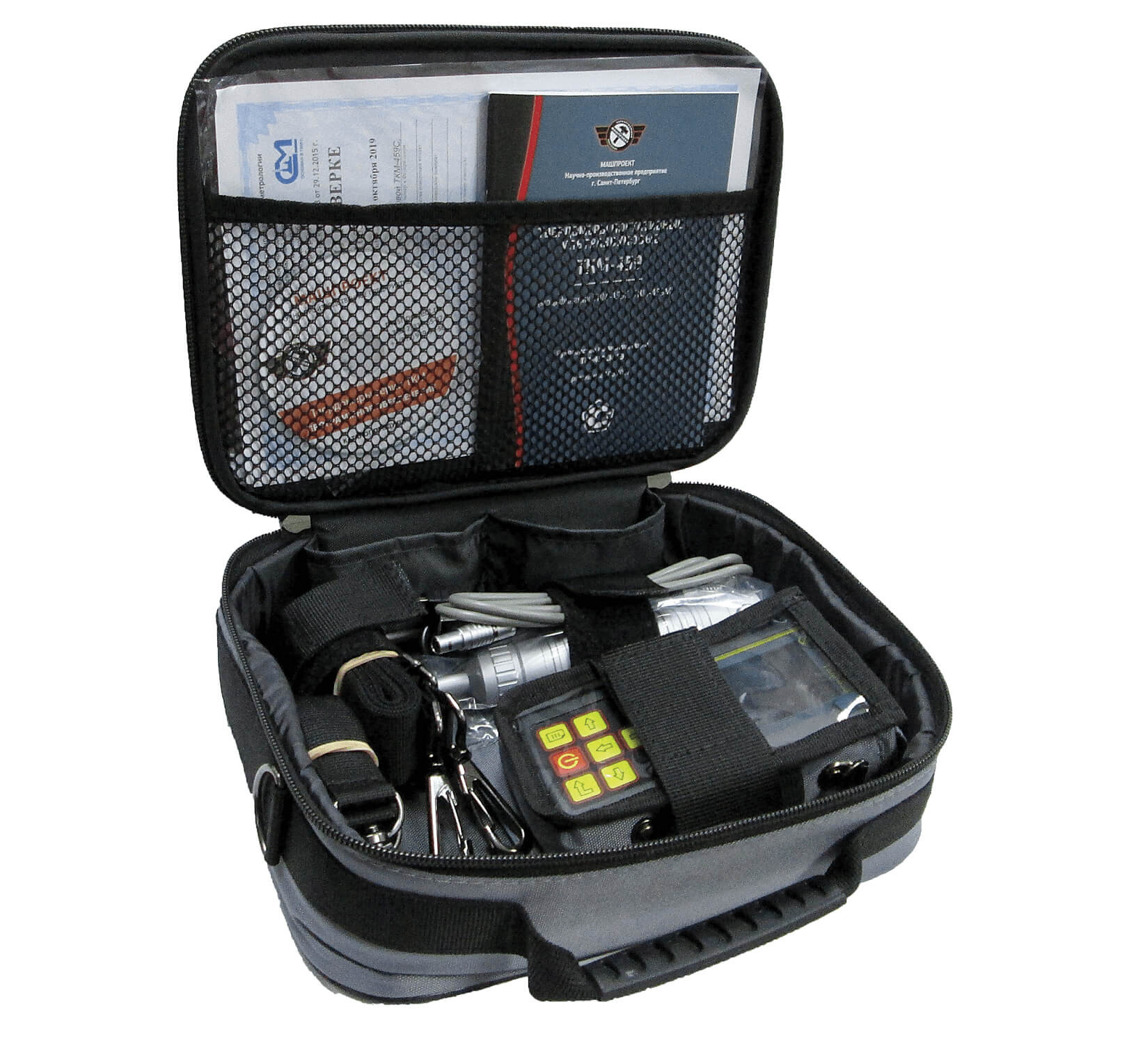

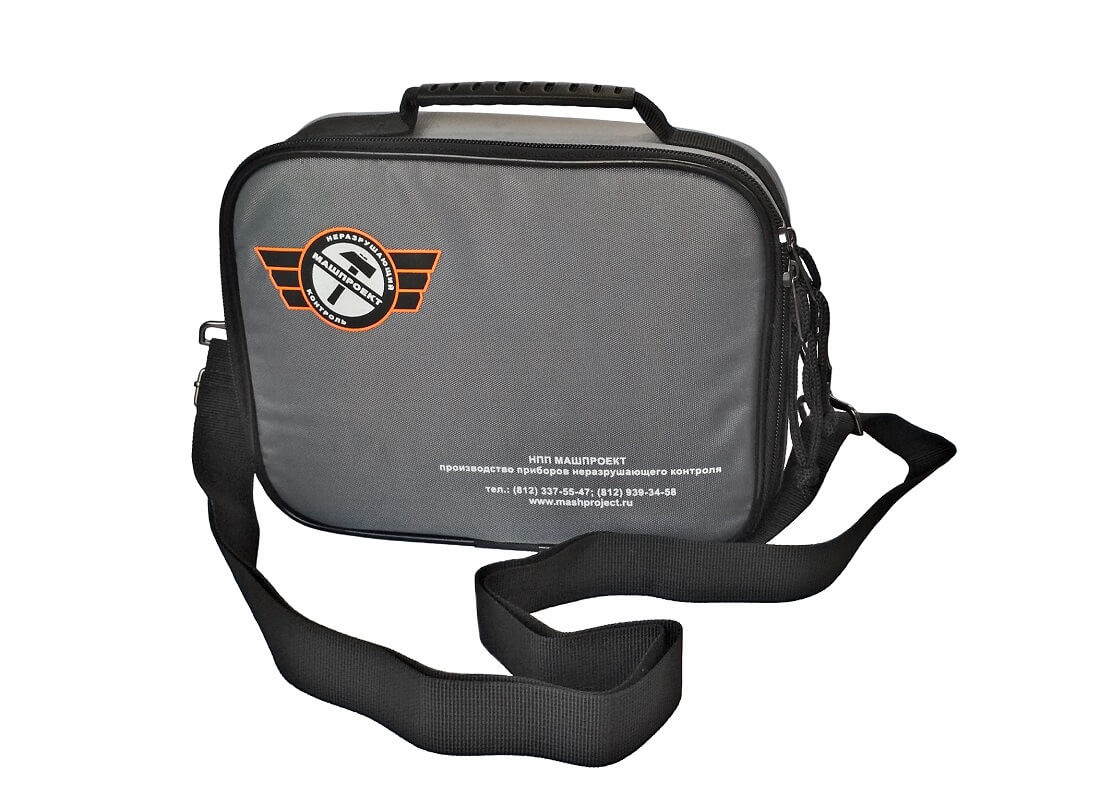

Комплект поставки

Дополнительная комплектация

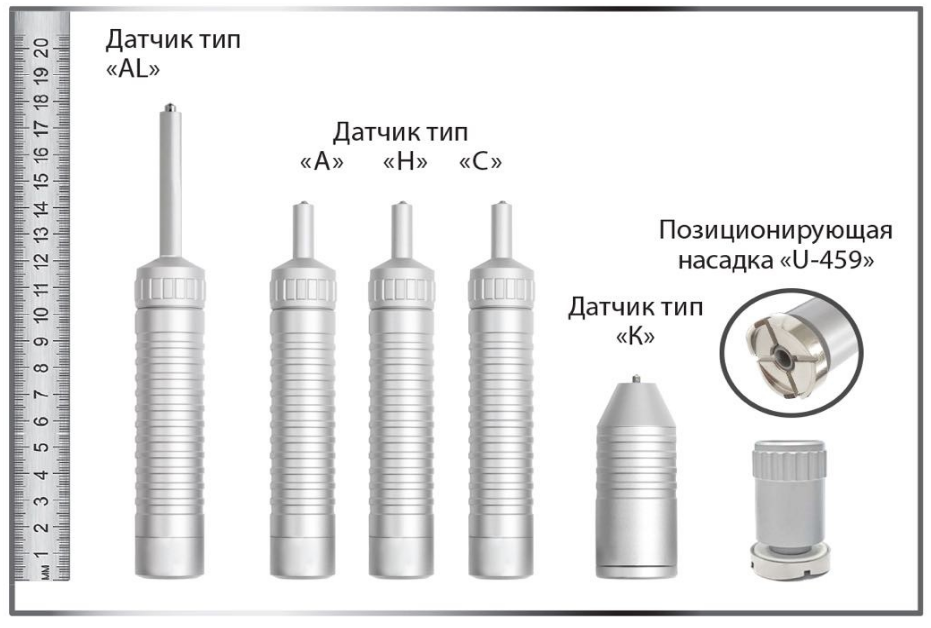

1. Сменные датчики различной конструкции и нагрузки.
2. Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
3. Эталонные меры твердости (ГОСТ 9031).
4. Стенд измерительный Т4 обеспечивает стабильное усилие на датчик и его перпендикулярное положение к поверхности образца. Рекомендуется для контроля твердости малогабаритных образцов и больших партий однотипных изделий.
5. Соединительные кабели.
6. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
