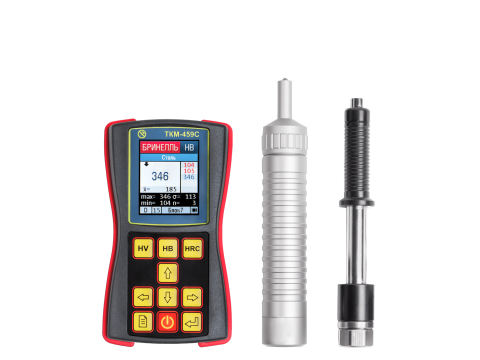

Ультразвуковой твердомер ТКМ-459С «Универсальный»

Твердомер комбинированный ТКМ-459С «Универсальный» производства НПП «Машпроект» теперь поставляется в новой комплектации — «Универсальный» и «Универсальный+», что значительно расширяет спектр работ по измерению твердости изделий из металлов и сплавов.

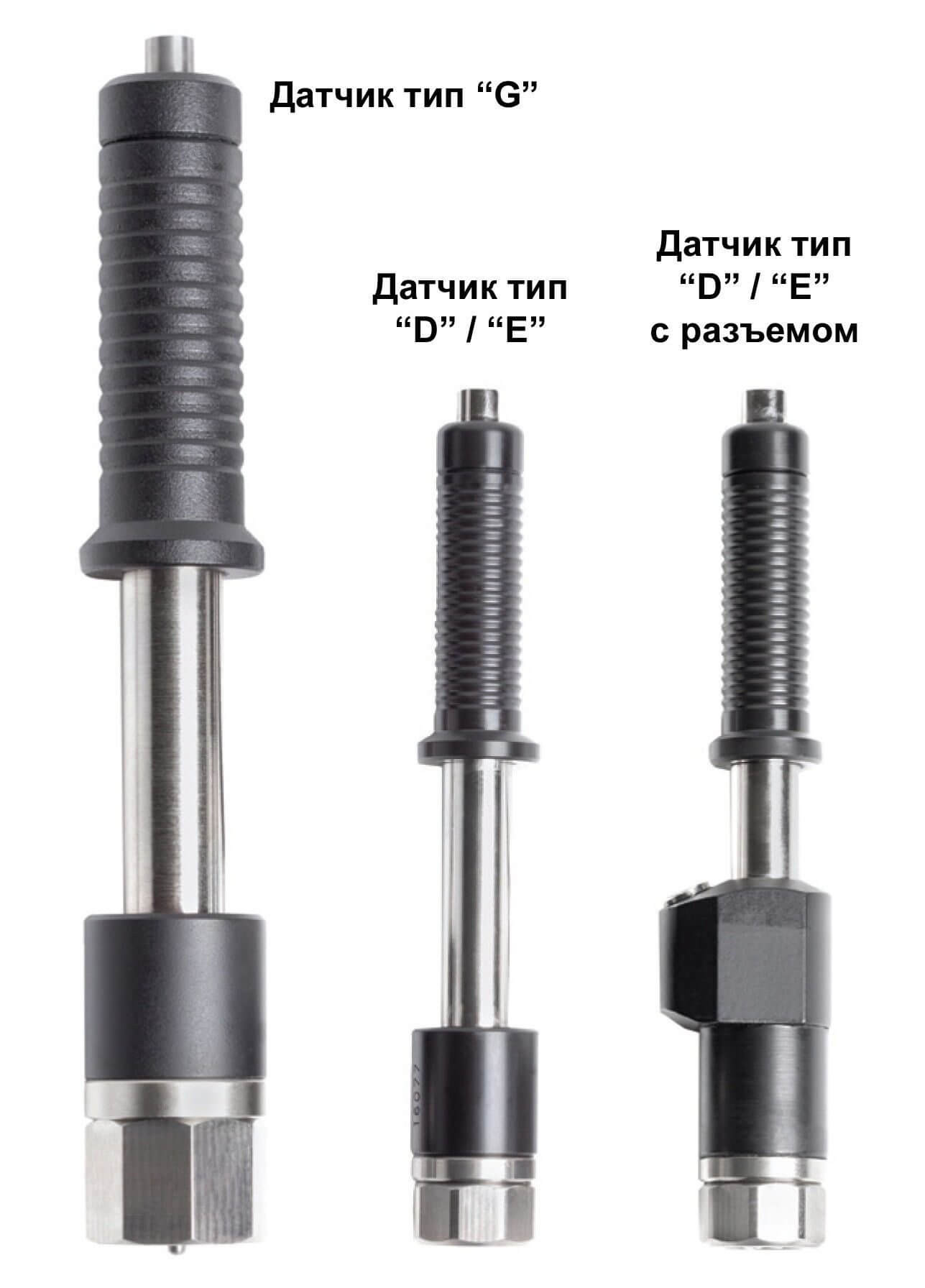

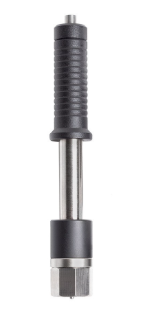

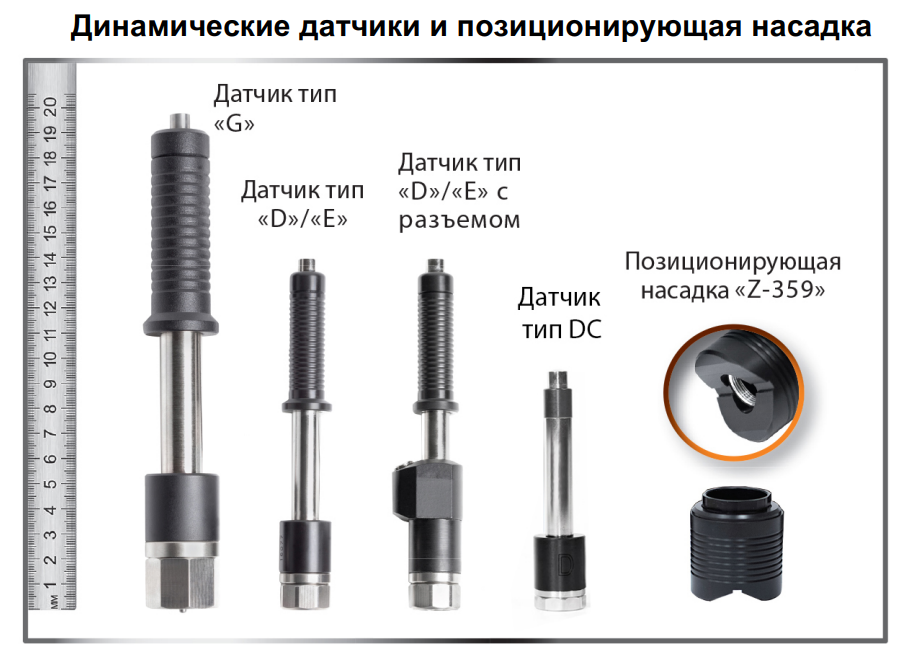

В данных комплектах поставки к электронному блоку ультразвукового твердомера ТКМ-459С можно подключить дополнительные динамические датчики, что делает Ваши возможности практически неограниченными!

Работая с комплектом твердомер комбинированный ТКМ-459С «Универсальный» или «Универсальный+«, Вы сможете использовать все преимущества 2-х методов твердометрии:

• UCI метод (Ultrasonic Contact Impedance) — ультразвуковой контактный импеданс,
• Leeb метод — динамический метод.

Контроль твердости

• углеродистых и конструкционных сталей,
• поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
• жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
• гальванических покрытий (хром), наплавок,
• изделий сложной конфигурации (зубьев шестерен, валов),
• тонкостенных и малогабаритных изделий,
• изделий из мелкозернистых материалов при локальном исследовании свойств материалов.

Преимущества

• Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.

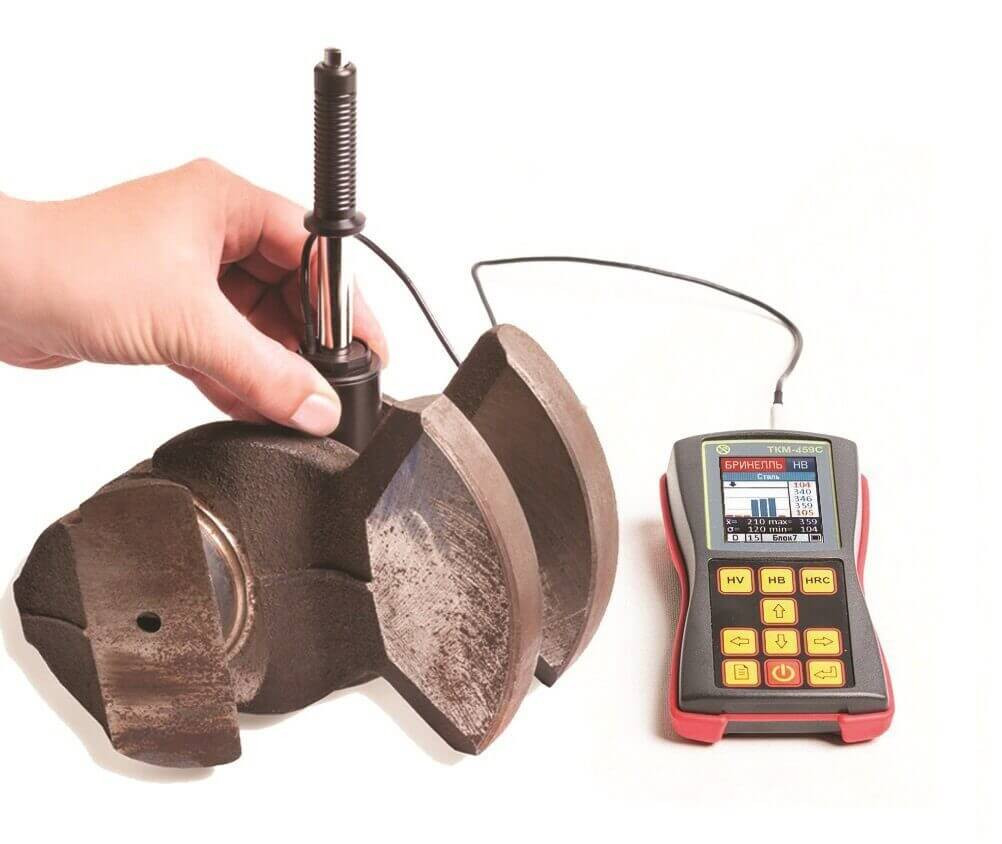

• Измерение твердости в труднодоступных местах – пространственное положение датчика не влияет на результат измерения.
• Сверхмалая площадь зоны контроля – от 1 мм.
• Контроль в пазах и глухих отверстиях – от 5 мм.
• Практически незаметный отпечаток на «зеркальных» поверхностях.
• Малая чувствительность к кривизне поверхности, толщине и массе изделия.

Особенности конструкции

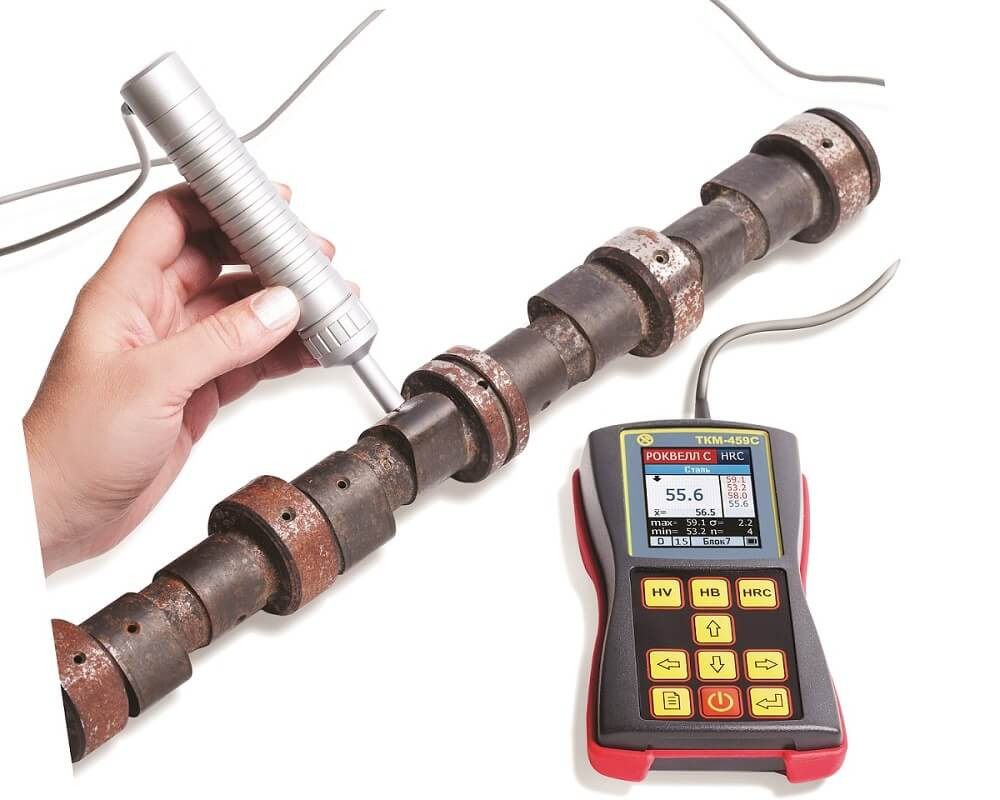

Функционально твердомер состоит из электронного блока и датчика. Электронный блок твердомера осуществляет прием сигнала с датчика, преобразование его в единицы твердости, вывод результатов измерений на дисплей, статистическую обработку данных.

На лицевой панели электронного блока расположены дисплей и клавиатура.

На торцевой стенке твердомера расположен разъем для подключения датчика и USB-разъем для зарядки аккумулятора и соединения с компьютером.

На задней панели расположен шильд с указанием заводского номера твердомера.

Управление работой твердомера осуществляется посредством клавиатуры. Вся информация выводится на цветной дисплей с регулируемой подсветкой.

1. Ударопрочный, пыле-влагозащищенный корпус.
2. Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
3. Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах.
4. Уникальная система статистической обработки данных.
5. Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости.
6. Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам.
7. Самостоятельное программирование дополнительных шкал.

Ультразвуковой твердомер комбинированный ТКМ-459С «Универсальный» успешно применяется в лабораторных, производственных или полевых условиях.

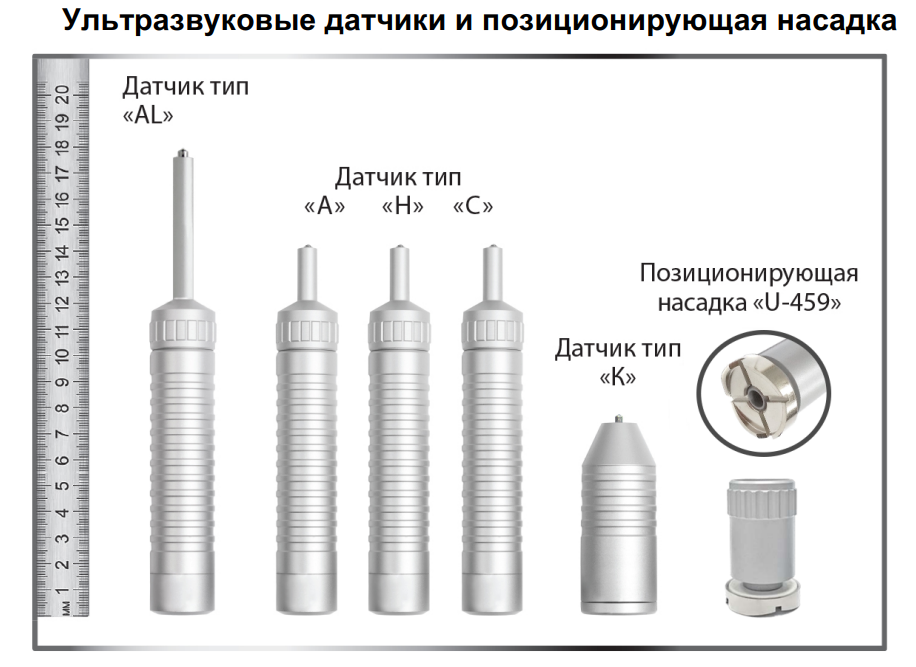

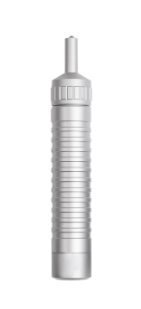

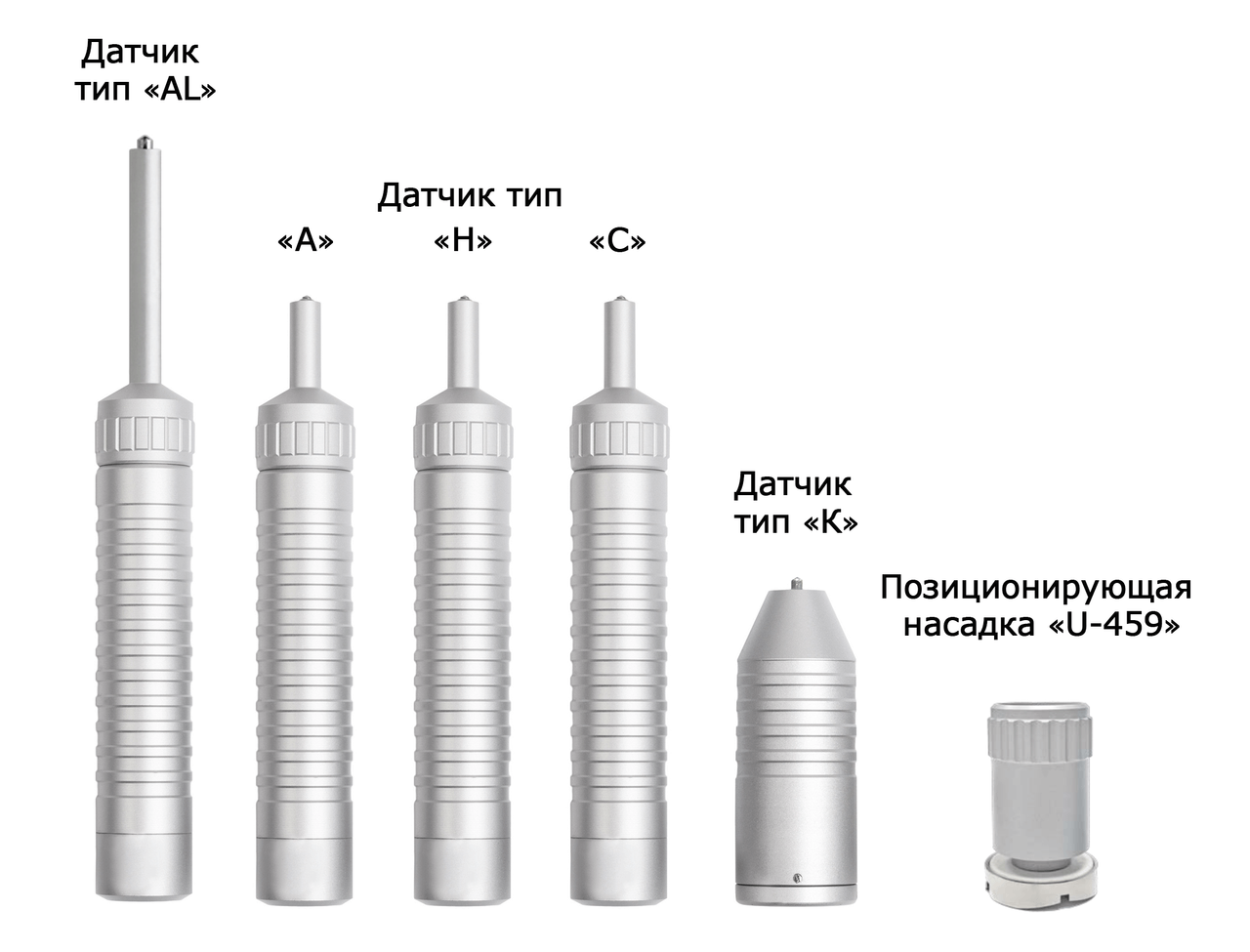

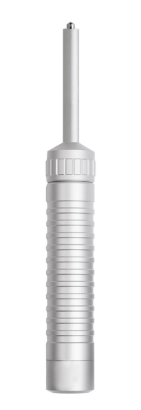

Характеристика датчиков ТКМ-459С

*Mасса, при которой не требуется дополнительная подготовка изделия для выполнения замеров твердости.

Требования к контролируемому изделию

Режимы работы твердомера ТКМ-459C

Интеллектуальная система статистической обработки результатов измерений

Параметры статистической обработки серии измерений

• Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего.
• Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения.
• Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы.
• Автоматический отброс результатов, некорректно проведенных замеров.
• Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора

• Вычисление среднего значения, среднеквадратичного отклонения.
• Вычисление максимума и минимума в группе результатов замеров.
• Вычисления относительно заданных значений твердости.
• Выборки результатов относительно заданных значений твердости.
• Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

Технические характеристики

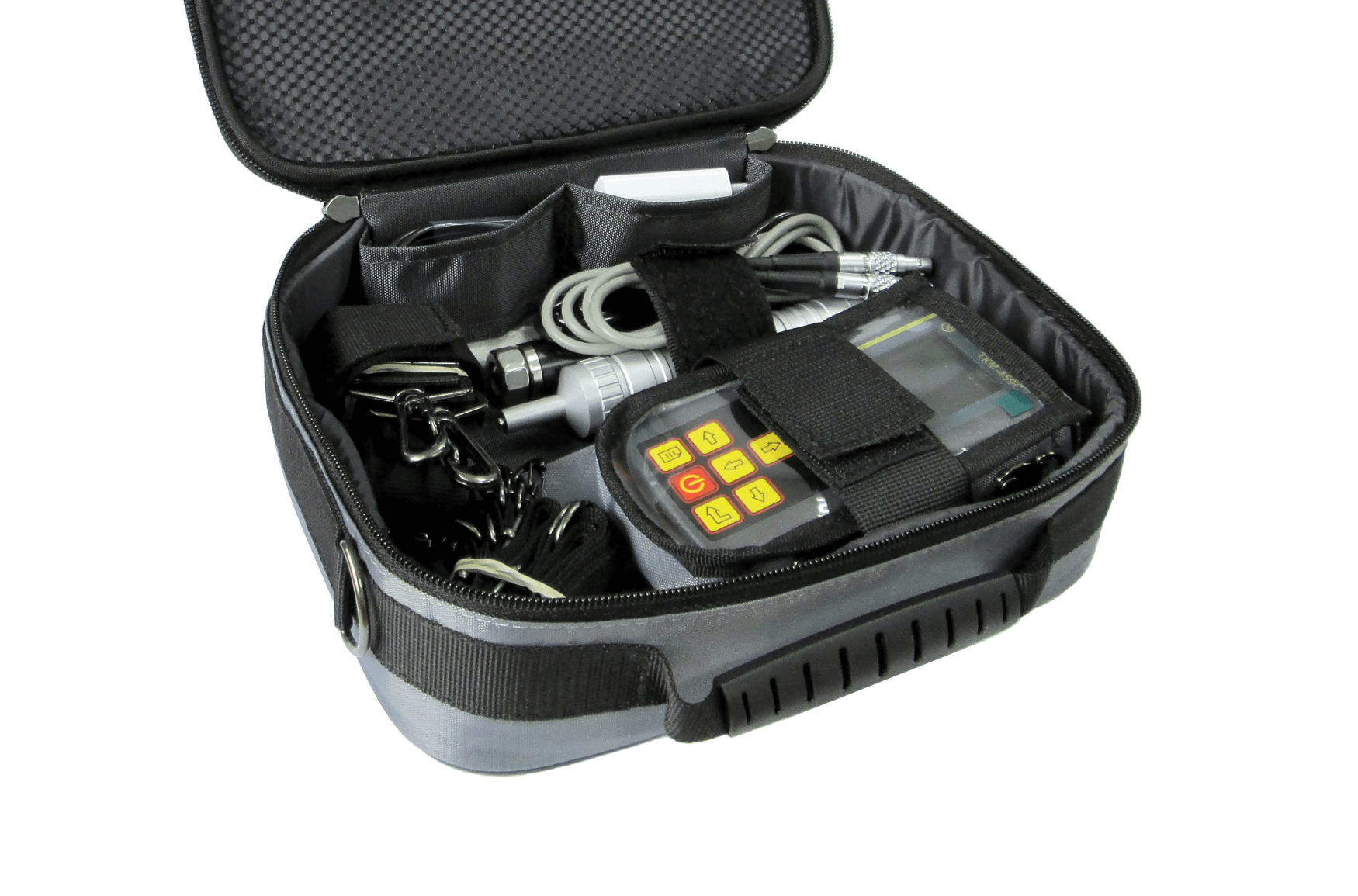

Комплект поставки

Дополнительные принадлежности

1. Сменные датчики различной конструкции для выполнения специализированных задач.
2. Соединительные кабели.
3. Комплекты эталонных мер твердости (ГОСТ 9031).

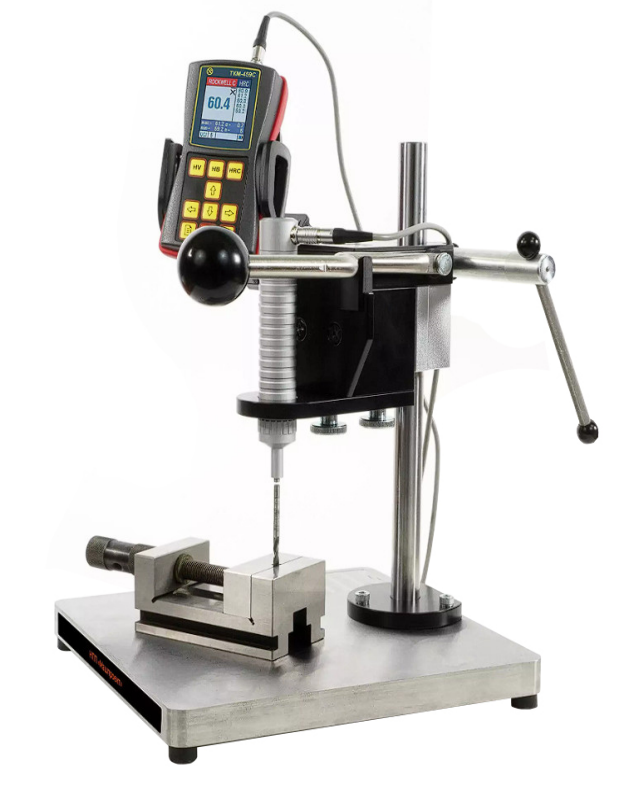

4. Стенд измерительный Т4 для обеспечения стабильного усилия и перпендикулярности датчика к измеряемой поверхности при контроле малогабаритных и тонких объектов; также рекомендуется для работы с большими партиями однотипных изделий.
5. Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
