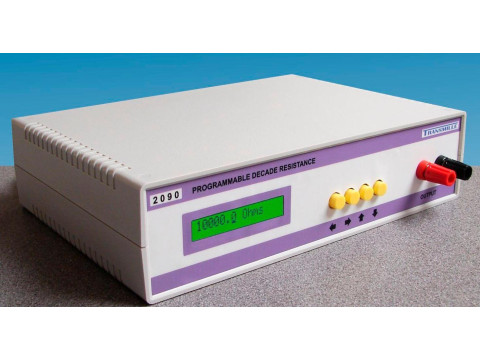

Магазины сопротивления программируемые Transmille 2090
- Программируемое воспроизведение сопротивления
- Широкий диапазон значений от 0,1 до 99999,9 Ом
- Высокая точность в прецизионном исполнении
- Графический ЖК-дисплей с удобным управлением
- Компактный моноблочный корпус
- Последовательное подключение высокостабильных резисторов
- Наличие стандартного и прецизионного вариантов исполнения
Магазины сопротивления программируемые Transmille 2090 предназначены для воспроизведения электрического сопротивления постоянному току.
Принцип действия
Принцип действия магазинов основан на последовательном подключении к выходным клеммам высокостабильных резисторов.
Конструктивно магазины выполнены в виде моноблока в пластиковом корпусе с жидкокристаллическим графическим дисплеем.
Магазины позволяют воспроизводить электрическое сопротивление в широком диапазоне значений. Дисплей, вынесенный на лицевую панель, и кнопки управления позволяет управлять магазином и контролировать режимы его работы.
Магазины выпускаются в стандартном и прецизионном исполнениях.
Питание магазина осуществляется от адаптера, преобразующего переменное напряжение 220 В и частотой 50 Гц в напряжение постоянного тока 15 В.

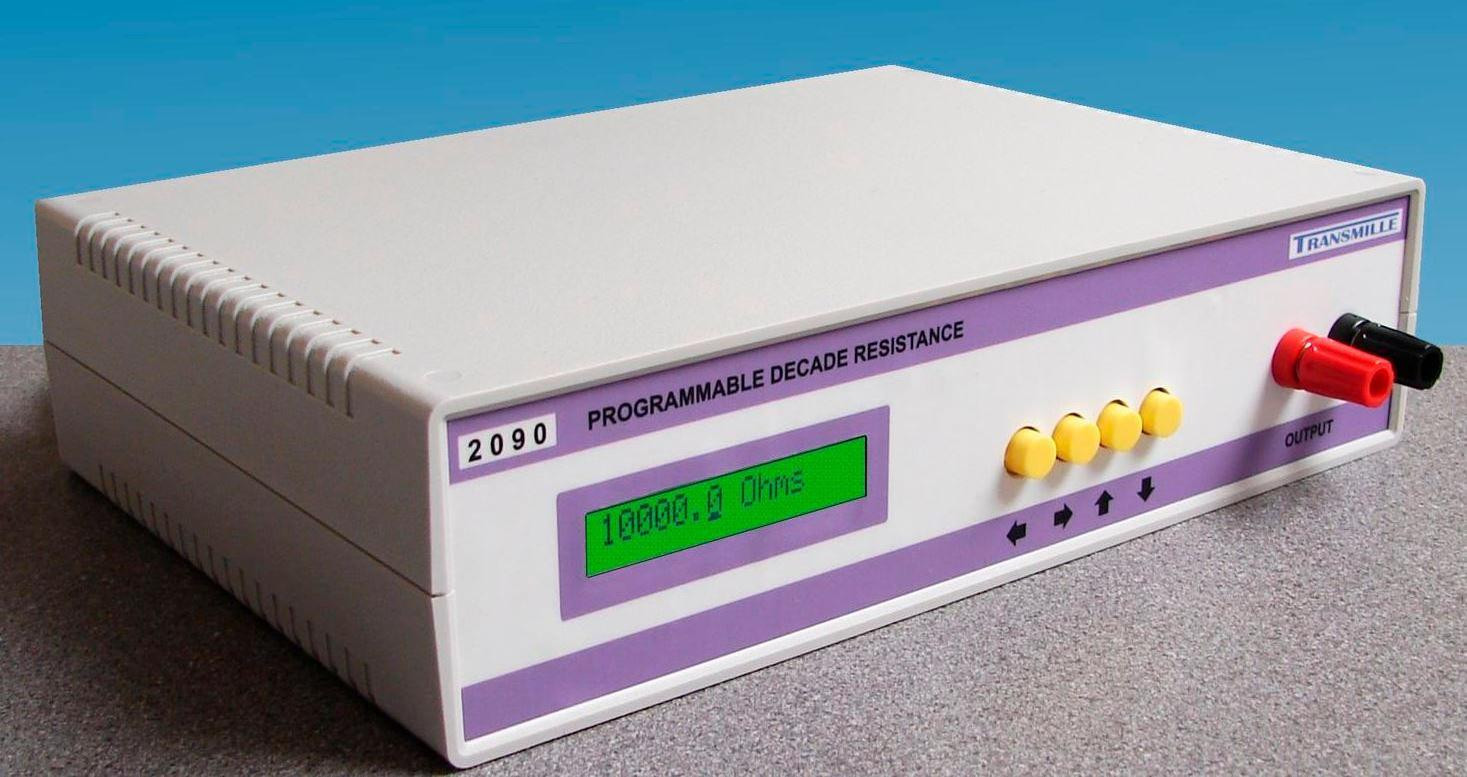

Общий вид магазина, с указанием места нанесения знака утверждения типа, места пломбировки от несанкционированного доступа, представлен на рисунке 1.
б) Вид сзади
Рисунок 1 - Общий вид магазина
Технические характеристики
Таблица 2- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
|
Стандартное исполнение |
Прецизионное исполнение |
|
|
Диапазон воспроизведения электрического сопротивления постоянному току, Ом |
от 0,1 до 99999,9 |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом, в диапазоне: - от 0,1 до 1,0 Ом включ. - свыше 1,0 до 9,9 Ом включ. |
±(0,05-R+0,035)* ±(0,01-R+0,035) |
|
|
Пределы допускаемой основной относительной погрешности воспроизведения электрического сопротивления постоянному току, %, в диапазоне: - от 10 до 99,9 Ом - свыше 99,9 до 99999,9 Ом |
±0,5 ±0,1 |
±0,3 ±0,01 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения электрического сопротивления постоянному току, вызванной изменением температуры окружающего воздуха в диапазонах от +10 до +18 оС исключая и свыше +28 до +35 оС, %, не более |
±0,1 |
±0,01 |
|
Начальное электрическое сопротивление постоянному току, Ом, не более |
0,15 |
|
|
* R - воспроизводимое номинальное значение сопротивления, Ом |
||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная мощность рассеивания, Вт/декада |
1 |
|
Максимальное прикладываемое напряжение постоянного тока, В |
100 |
|
Максимальная сила постоянного тока, А |
1 |
|
Напряжение питания постоянного тока, В |
15 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +10 до +35 |
|
- относительная влажность окружающего воздуха при +25 °С, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Габаритные размеры, мм, не более - высота |
65 |
|
- ширина |
180 |
|
- длина |
255 |
|
Масса, кг, не более |
2 |
Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Магазин сопротивления программируемый |
Transmille 2090 |
1 шт. |
|
Сетевой адаптер питания |
1 шт. |
|
|
Коммуникационный кабель |
1 шт. |
|
|
Руководство по эксплуатации |
1 экз. |
|
|
Методика поверки |
651-19-010 МП |
1 экз. |
|
Паспорт |
1 экз. |
