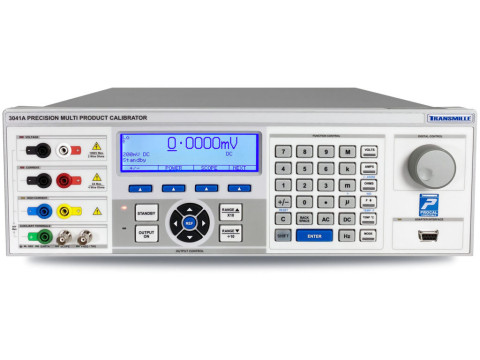

Калибраторы электрических сигналов Transmille 3000R

Калибраторы серии 3000R представляют собой новое поколение калибраторов Transmille, заменивших серию 2000. В серии 3000R значительно расширен диапазон воспроизводимых сигналов и функциональных возможностей, а также улучшен дизайн.

Управление приборами осуществляется как с передней панели с клавиатурой и ЖК-дисплеем, так и через серийный интерфейс RS 232. Программное обеспечение ProCal и ProCalTrack позволяет проводить автоматическую калибровку электроизмерительных приборов и управлять метрологией.

Особенности

Точность и функциональность
Серия 3000R включает три модели с различной точностью, позволяя выбрать оптимальный вариант для метрологических задач:
- Модель Transmille 3010R: погрешность 8 ррм

- Модель Transmille 3041R: погрешность 25 ррм

- Модель Transmille 3050R: погрешность 50 ррм

Калибровка различных приборов с одним устройством
Серия 3000 рассчитана на точную и эффективную калибровку различных приборов, таких как мультиметры, осциллографы, частотомеры, термометры, омметры, измерители емкости, фазометры и измерители мощности. Встроенные и внешние опции расширяют функциональные возможности приборов.

Лабораторное и полевое применение
Калибраторы серии 3000R подходят для использования как в лаборатории, так и в полевых условиях благодаря быстрой подготовке и малому весу. Подключение к портативным ПК осуществляется через стандартный интерфейс RS 232.

Опции для дополнительных возможностей
Ряд встраиваемых опций, включая калибровку осциллографов, мощностей, индуктивностей и термометров сопротивлений, позволяет адаптировать приборы под конкретные задачи. Также возможна установка внешних опций для калибровки токовых клещей, высокоточных измерителей термопар, оптических тахометров и других устройств. Управление всеми этими опциями осуществляется с ЖК-дисплея и клавиатуры на передней панели базового модуля или с ПК.

Стандартный серийный интерфейс RS 232
Все модели серии 3000R программируются и управляются вручную или через ПК с помощью порта RS 232, что экономит средства на приобретение IEEE интерфейса и упрощает подключение к ПК, что особенно важно в полевых условиях.

Подключение выходов
Выходной терминал калибратора имеет стандартную конфигурацию для мультиметров: вольты/омы, низкие токи и высокие токи, что позволяет подключить все устройства заранее и проводить калибровку без изменения подключений. Индикаторы на выходном терминале показывают активированные в данный момент выходы.

Принцип действия

Принцип действия калибраторов основан на автоматическом управлениивстроенными прецизионными источниками сигналов, опорными из которых являются: источник напряжения постоянного тока, термоэлектрический преобразователь напряжения переменного тока в постоянный, набор резисторов, ёмкостей и индуктивностей.

Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики. В функции безопасности входит защита от поражения электрическим током.

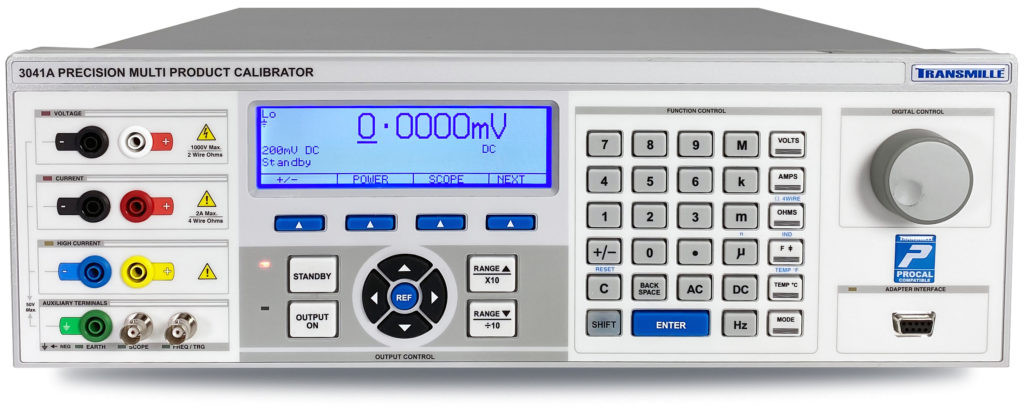

Конструктивно калибраторы выполнены в металлическом корпусе с пластмассовой передней панелью, имеют жидкокристаллическое табло индикации, органы управления на передней панели. Калибраторы моделей 3010R, 3041R, 3050R, 1000R выпускаются в стационарном исполнении. Калибраторы моделей 3041TR, 3050TR, 1000TR выпускаются в переносном исполнении.

Калибраторы обладают следующими дополнительными возможностями: функция подстройки (девиации) выходного параметра, поддержка интерфейса USB (опционально RS232), возможность установки в стойку (модели 3010R, 3041R, 3050R, 1000R).

Для расширения функциональных возможностей калибраторы могут комплектоваться встраиваемыми и внешними опциями.

Встраиваемые опции: SIMRC - имитация электрического сопротивления и электрической ёмкости; IND - воспроизведение индуктивности; FRQ - воспроизведения частоты с повышенной стабильностью; PRT - моделирование термометров сопротивления; SCP600, SCP350, SCP250 - модули для поверки осциллографов с полосой пропускания 600, 350, 250 МГц; PWRDDS, PWRSINE, PWR50 - воспроизведение мощности постоянного и переменного тока; PWM - воспроизведение скважности импульсов; INS - имитация сопротивления изоляции.

Внешние опции: EAOOIA - имитация термопар; ЕА002 - модуль для поверки токовых клещей; ЕА008 — измеритель пикоамперных токов и больших сопротивлений; ЕА013 -источник пикоамперных токов; ЕА3023 - модуль для поверки источников питания 60 В/3 А; EA3O25A - модуль для поверки источников питания 100 В/60 А, ЕА3024 - усилитель напряжения, EA3012A - усилитель силы тока; ЕА015 - многоцелевая платформа.

Различные модели калибраторов идентичны по управлению и дизайну и отличаются друг от друга функциональными возможностями, метрологическими характеристиками, исполнением.

По заказу калибраторы могут поставляться с различным набором функциональных возможностей.

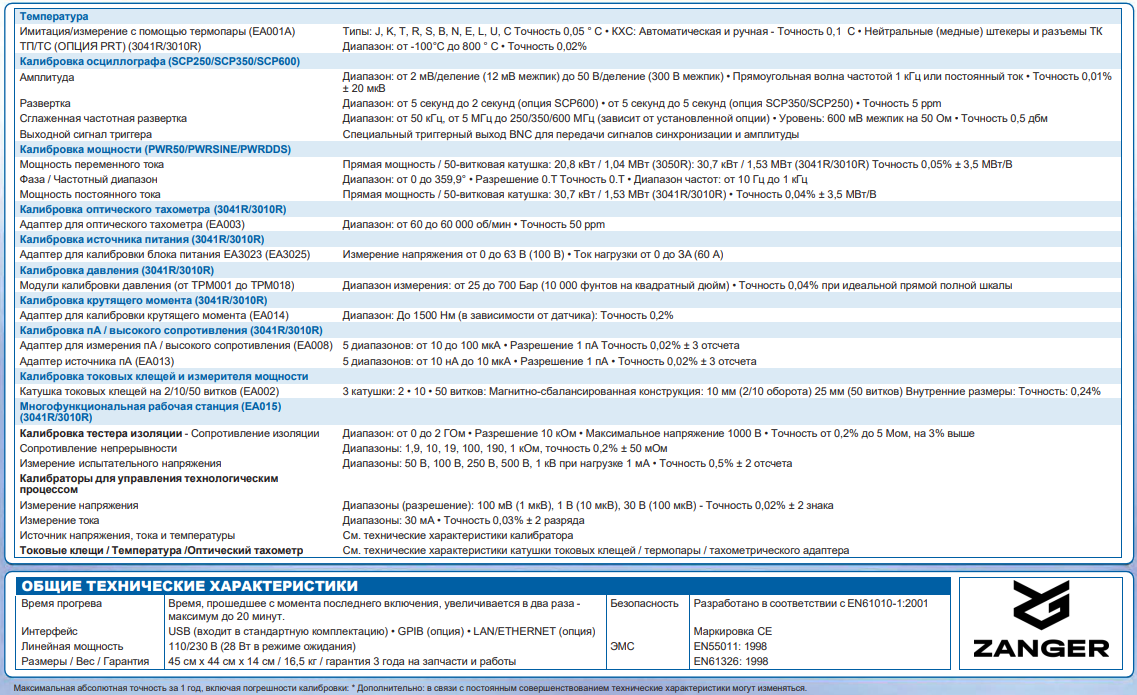

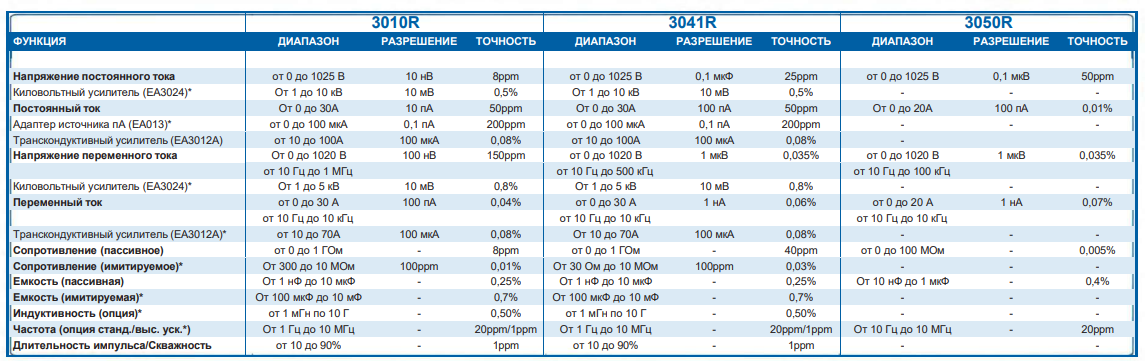

Технические характеристики

Комплект поставки
