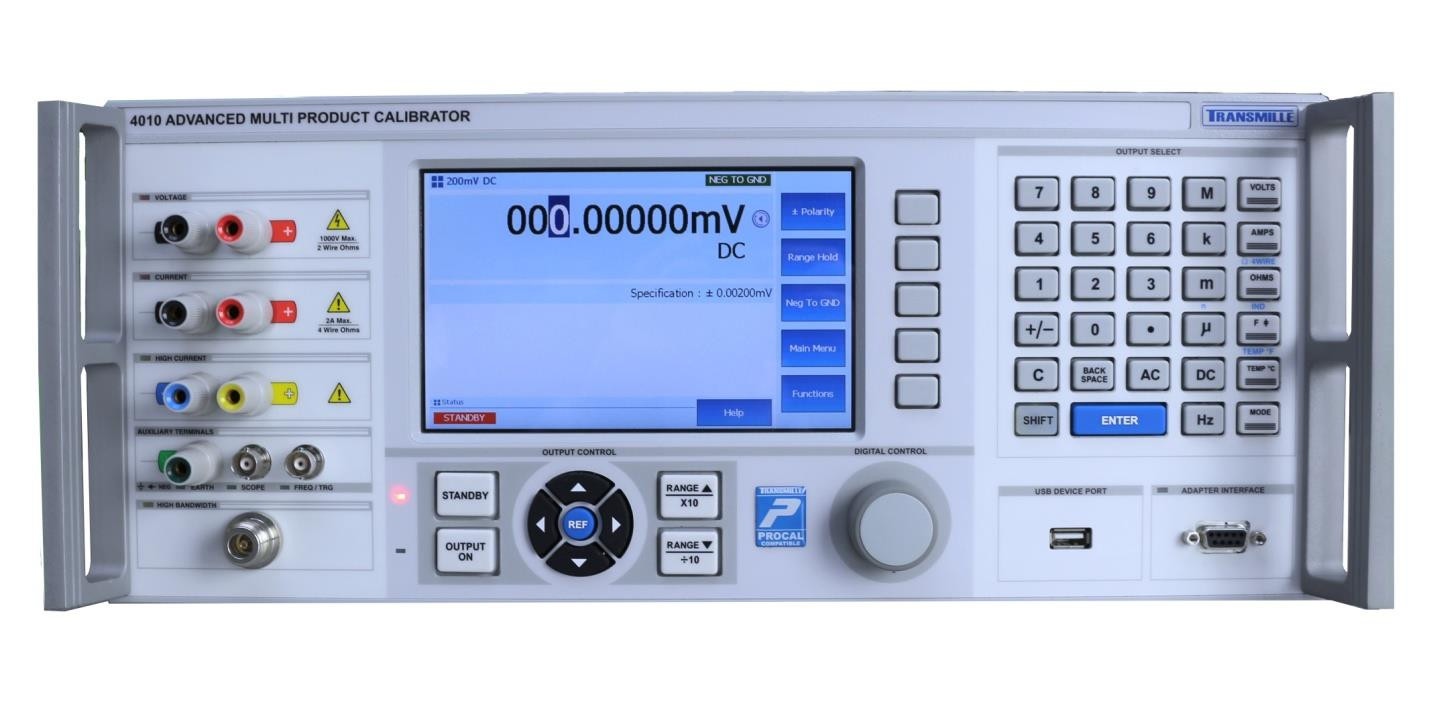

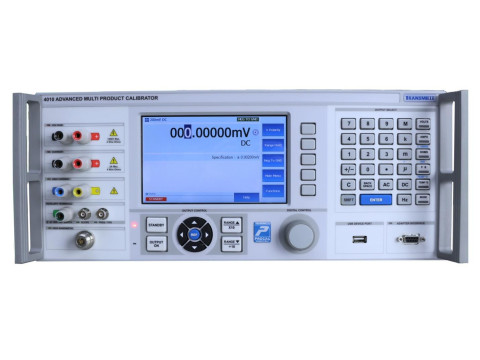

Калибраторы многофункциональные Transmille 4000R
- Высокая точность воспроизведения параметров до 8 ppm
- Широкий диапазон воспроизводимых электрических величин
- Многофункциональность измерений и генерации сигналов
- Гибкость за счёт регулируемых и пассивных выходов
- Наличие самодиагностики и встроенных защит
- Поддержка интерфейсов USB GPIB и RS232
- Возможность расширения функционала через встроенные и внешние опции
Калибраторы многофункциональные 4000R предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической ёмкости, индуктивности, частоты, измерений напряжения и силы постоянного тока и сопротивления постоянному току.
Серия 4000 предназначена для лабораторий, производителей и разработчиков оборудования, требующих широкий диапазон выходных параметров с точностью до 8 ppm.
Калибраторы поставляются в стандартной комплектации как с полностью регулируемыми, так и с пассивными компонентами (выходы сопротивления и емкости), что обеспечивает непревзойденную гибкость. Переменные выходы позволяют моделировать значения, не связанные с декадой, в то время как пассивные выходы позволяют выполнять калибровку высокоточных измерительных устройств.
Принцип действия
Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов, опорными из которых являются: источник напряжения постоянного тока, термоэлектрический преобразователь напряжения переменного тока в постоянный, набор резисторов, ёмкостей и индуктивностей. Калибраторы являются микропроцессорными приборами генераторного типа, оснащены программой самодиагностики. В функции безопасности входит защита от поражения электрическим током. Имеется функция подстройки (девиации) выходных параметров. Калибраторы оснащены интерфейсами USB, GPIB (дополнительно RS232).
Калибраторы выпускаются в двух исполнениях: 4010R, 4015R. Калибраторы имеют одинаковое конструктивное исполнение, но отличаются метрологическими характеристиками.
Конструктивно калибраторы выпускаются в моноблочном исполнении в металлическом корпусе, на передней панели имеется жидкокристаллическое табло индикации и органы управления.
Для расширения функциональных возможностей калибраторы могут комплектоваться встроенными и внешними опциями.
Встроенные опции:
- SIMRC для имитации электрического сопротивления и электрической ёмкости;
- IND для воспроизведения индуктивности;
- FRQ для воспроизведения частоты с повышенной точностью;
- PRT для моделирования термометров сопротивления;
- SCP350, SCP600 являются модулями для поверки осциллографов с полосой пропускания 350 или 600 МГц;
- PWRDDS, PWRSINE для воспроизведение мощности постоянного и переменного тока;
- PWM для воспроизведения скважности импульсов.
Внешние опции:
- EA001A для измерений и имитации сигналов термопар;
- ЕА002 для поверки токовых клещей;
- ЕА008 для измерений пикоамперных токов и больших сопротивлений;
- ЕА3012А для усиления силы тока;
- ЕА013 является источником пикоамперных токов;
- ЕА015 является многоцелевой платформой;
- ЕА3023 для поверки источников питания 3 А/63 В;
- ЕА3024 для усиления напряжения;
- EA3025A для поверки источников питания 60 А/100 В.
Внешние и встроенные опции поставляются по заказу.
Метрологические характеристики
|
Наименование характеристики |
Значения |
|
|
4010R |
4015R |
|
|
Диапазон воспроизведения напряжения постоянного тока, В с внешней опцией ЕА3024, кВ |
от 0 до 1000 от 1 до 10 |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
таблица 3 |
|
|
Диапазон воспроизведения напряжения переменного тока калибратора 4010R в диапазоне частот от 10 Гц до 1 МГц, В калибратора 4015R в диапазоне частот от 10 Гц до 500 кГц, В с внешней опцией ЕА3024 в диапазоне частот от 40 до 60 Гц, кВ |
от 0,001 до 1000 от 0,001 до 1000 от 1 до 5 |
|
|
Пределы допускаемой погрешности воспроизведения напряжения переменного тока, В |
таблица 4 |
таблица 5 |
|
Диапазон воспроизведения силы постоянного тока с внешней опцией ЕА3012А, А с внешней опцией ЕА013, А |
от 0 до 30 от 30 до 100 от 2-10'9 до 100-10-6 |
|
|
Пределы допускаемой погрешности воспроизведения силы постоянного тока, А |
таблица 6 |
таблица 7 |
|
Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА002 |
таблица 8 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией ЕА3023 |
таблица 9 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией ЕА3025А |
таблица 10 |
|
|
Диапазон воспроизведения силы переменного тока в диапазоне частот от 10 Гц до 30 кГц, А с внешней опцией ЕА3012А, в диапазоне частот от 40 до 400 Гц, А |
от 20-10'6 до 30 от 30 до 70 |
|
|
Пределы допускаемой погрешности воспроизведения силы переменного тока, А |
таблица 11 |
таблица 12 |
|
Диапазоны воспроизведения электрического сопротивления постоянному току, Ом |
от 0 до 1-109 |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления постоянному току, Ом со встроенной опцией SIMRC, Ом |
таблица 13 |
таблица 14 |
|
таблица 15 |
||
|
Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА008 |
таблица 16 |
|
Продолжение таблицы 2
|
Наименование характеристики |
Значение для модели |
|
|
4010R |
4015R |
|
|
Воспроизводимые значения электрической ёмкости при частоте 1 кГц, Ф |
1-10’9, 2-10-9, 540-9, 10-10’9, 100М0-9, 1-10-6, 10-10-6 |
|
|
Пределы допускаемой относительной погрешности воспроизведения электрической ёмкости, % |
таблица 17 |
|
|
Диапазон воспроизведения электрической ёмкости со встроенной опцией SIMRC, Ф |
от 0,95-10'6 до 100 40-3 |
|
|
Пределы допускаемой относительной погрешности воспроизведения электрической ёмкости со встроенной опцией SIMRC, % |
таблица 18 |
|
|
Воспроизводимые значения индуктивности при частоте 1 кГц со встроенной опцией IND, Гн |
1М0-3, 10М0-3, 19М0-3, 29-10-3, 5040-3, 100М0-3, 1, 10 |
|
|
Пределы допускаемой относительной погрешности воспроизведения индуктивности со встроенной опцией IND, % |
таблица 19 |
|
|
Диапазон воспроизведения частоты, Гц |
от 1 до 10^ 106 |
|
|
Пределы допускаемой относительной погрешности воспроизведения частоты, % со встроенной опцией FRQ, % |
±Г10-4 - |
±240-3 ±Г10-4 |
|
Диапазон воспроизведения скважности со встроенной опцией PWM, % |
от 5 до 95 |
|
|
Пределы допускаемой относительной погрешности воспроизведения скважности, % |
таблица 20 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией SCP350 или SCP600 |
таблица 21 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией PRT |
таблицы 22, 23 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА001А |
таблица 24 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R со встроенными опциями PWRDDS, PWRSINE |
таблицы 25, 26 |
|
|
Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА015 |
таблица 27 |
|
Таблица 3 - Метрологические характеристики калибраторов 4010R, 4015R в режиме воспроизведения напряжения постоянного тока
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Разрешение, мкВ |
Пределы допускаемой абсолютной погрешности, ±, В |
Выходное сопротивление, Ом |
|
|
4010R |
4015R |
|||||
|
Напряжение постоянного тока |
от 0 до 200 мВ включ. |
202 мВ |
0,01 |
15-10’6-и*уст + 2-10’6 |
25-10’6-иуст + 3-10’6 |
50 |
|
св. 0,2 до 2 В включ. |
2,02 В |
0,1 |
9-10’6-иуст + 2,5-10’6 |
15-10’6-иуст + 3-10’6 |
0,2 |
|
|
св. 2 до 20 В включ. |
20,2 В |
1 |
8-10’6-иуст + 24-10’6 |
15-10’6-иуст + 30-10’6 |
0,2 |
|
|
св. 20 до 200 В включ. |
202 В |
10 |
12-10’6-иуст + 240-10’6 |
20-10’6-иуст + 300-10’6 |
0,5 |
|
|
св. 200 до 1000 В |
1025 В |
100 |
12-10’6-иуст + 2,4-10’3 |
20-10’6-иуст +3-10’3 |
0,7 |
|
|
С внешней опцией ЕА3024 (усилитель) |
Диапазон, кВ |
Разрешение, мВ |
Пределы допускаемой относительной погрешности, % |
|||
|
от 1 до 10 |
10 |
±0,5 |
||||
*UycT — установленное значение напряжения постоянного тока, В
Таблица 4 - Метрологические характеристики калибраторов 4010R в режиме воспроизведения напряжения переменного тока
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, В |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 до 200 мВ включ. |
202 мВ |
от 10 до 45 Гц включ. |
1 мкВ |
0,08-10’2-и*уст + 15-10’6 |
50 |
|
св. 45 Гц до 1 кГц включ. |
1 мкВ |
0,016-10’2-иуст + 15-10’6 |
50 |
|||
|
св. 1 до 20 кГц включ. |
1 мкВ |
0,02-10’2-иуст + 28-10’6 |
50 |
|||
|
св. 20 до 100 кГц включ. |
1 мкВ |
0,1-10’2-иуст + 40-10’6 |
50 |
|||
|
св. 100 до 500 кГц |
1 мкВ |
0,4-10’2-иуст + 100-10’6 |
50 |
|||
|
св. 0,2 до 2 В включ. |
2,02 В |
от 10 до 45 Гц включ. |
10 мкВ |
0,05-10’2-иуст + 180-10’6 |
0,2 |
|
|
св. 45 Гц до 1 кГц включ. |
10 мкВ |
0,016-10’2-иуст + 120-10’6 |
0,2 |
|||
|
св. 1 до 20 кГц включ. |
10 мкВ |
0,021-10’2-иуст + 180-10’6 |
0,2 |
|||
|
св. 20 до 100 кГц включ. |
10 мкВ |
0,065-10’2-иуст + 300-10’6 |
0,2 |
|||
|
св. 100 кГц до 1 МГц |
10 мкВ |
0,3-10’2-иуст + 450-10’6 |
0,2 |
|||
|
св. 2 до 20 В включ. |
20,2 В |
от 10 до 45 Гц включ |
100 мкВ |
0,05-10’2-иуСт + 1,6-10’3 |
0,2 |
|
|
св. 45 Гц до 1 кГц включ. |
100 мкВ |
0,016-10’2-иуст + 1-10’3 |
0,2 |
|||
|
св. 1 до 20 кГц включ. |
100 мкВ |
0,021-10’2-иуст + 1,6-10’3 |
0,2 |
|||
|
св. 20 до 100 кГц |
100 мкВ |
0,06-10’2-иуст + 3-10’3 |
0,2 |
|||
|
св. 20 до 200 В включ. |
202 В |
от 30 до 45 Гц включ. |
1 мВ |
0,05-10’2-иуст + 20-10’3 |
0,5 |
|
|
св. 45 Гц до 1 кГц включ. |
1 мВ |
0,015-10’2-иуст + 12-10’3 |
0,5 |
|||
|
св. 1 до 10 кГц включ. |
1 мВ |
0,02-10’2-иуст + 16-10’3 |
0,5 |
Продолжение таблицы 4
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, В |
Выходное сопротивление, Ом |
|
св. 10 до 40 кГц включ. |
1 мВ |
0,03-10’2-иуст + 30-10-3 |
0,5 |
|||
|
св. 40 до 100 кГц |
1 мВ |
0,2-10’2-иуст + 50-10-3 |
0,5 |
|||
|
св. 200 до 1000 В |
1020 В |
от 30 до 45 Гц включ. |
10 мВ |
0,055- 10-2-иуст + 200-10-3 |
0,7 |
|
|
св. 45 Гц до 1 кГц включ. |
10 мВ |
0,02-10-2-иуст + 60-10—3 |
0,7 |
|||
|
св. 1 до 10 кГц включ. |
10 мВ |
0,025-10-2-иуст + 120-10—3 |
0,7 |
|||
|
св. 10 до 20 кГц |
10 мВ |
0,0З-10-2-иуст + 200-10—3 |
0,7 |
|||
|
С внешней опцией ЕА3024 (усилитель) |
Диапазон, кВ |
Диапазон частот, Гц |
Разрешение, мВ |
Пределы допускаемой относительной погрешности, ±, % |
||
|
от 1 до 5 |
от 40 до 60 |
100 |
0,5 |
|||
*UycT — установленное значение напряжения переменного тока, В
Таблица 5 - Метрологические характеристики калибраторов 4015R в режиме воспроизведения напряжения переменного тока
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, В |
Выходное сопротивление, Ом |
|
Напряжение переменного тока |
от 1 до 200 мВ включ. |
202 мВ |
от 10 до 45 Гц включ. |
1 мкВ |
0,07-10’2-и*уст + 25-10’6 |
50 |
|
св. 45 Гц до 10 кГц включ. |
1 мкВ |
0,025-10’2-иуст + 28-10-6 |
50 |
|||
|
св. 10 до 20 кГц включ. |
1 мкВ |
0,06- 10’2-иуст + 35-10 6 |
50 |
|||
|
св. 20 до 50 кГц включ. |
1 мкВ |
0,1 - 10’2-иуст + 40-10 6 |
50 |
|||
|
св. 50 до 100 кГц включ. |
1 мкВ |
0,32-10’2-иуст + 50-10-6 |
50 |
|||
|
св. 100 до 500 кГц |
1 мкВ |
0,5-10’2-иуст + 300-10’6 |
50 |
|||
|
св. 0,2 до 2 В включ. |
2,02 В |
от 10 до 45 Гц включ. |
10 мкВ |
0,05-10’2-иуст + 70-10’6 |
0,2 |
|
|
св. 45 Гц до 10 кГц включ. |
10 мкВ |
0,025-10’2-иуст + 80-10’6 |
0,2 |
|||
|
св. 10 до 20 кГц включ. |
10 мкВ |
0,065-10’2-иуст + 80-10’6 |
0,2 |
|||
|
св. 20 до 50 кГц включ. |
10 мкВ |
0,09-10’2-иуст + 150-10’6 |
0,2 |
|||
|
св. 50 до 100 кГц включ. |
10 мкВ |
0,21-10’2-иуст + 500-10’6 |
0,2 |
|||
|
св. 100 до 500 кГц |
10 мкВ |
0,45-10’2-иуст + 800-10’6 |
0,2 |
|||
|
св. 2 до 20 В включ. |
20,2 В |
от 10 до 45 Гц включ. |
100 мкВ |
0,05-10’2-иуст + 800-10’6 |
0,2 |
|
|
св. 45 Гц до 10 кГц включ. |
100 мкВ |
0,025-10’2-иуст + 700-10’6 |
0,2 |
|||
|
св. 10 до 20 кГц включ. |
100 мкВ |
0,065-10’2-иуст + 800-10’6 |
0,2 |
|||
|
св. 20 до 50 кГц включ. |
100 мкВ |
0,09-10’2-иуст + 800-10’6 |
0,2 |
|||
|
св. 50 до 100 кГц |
100 мкВ |
0,21-10’2-иуст + 1,8-10’3 |
0,2 |
|||
|
св. 20 до 200 В включ. |
202 В |
от 30 до 45 Гц включ. |
1 мВ |
0,05-10’2-иуст + 5-10’3 |
0,5 |
|
|
св. 45 Гц до 10 кГц включ. |
1 мВ |
0,055-10’2-иуст + 7,5-10’3 |
0,5 |
|||
|
св. 10 до 20 кГц включ. |
1 мВ |
0,075-10’2-иуст + 10-10’3 |
0,5 |
|||
|
св. 20 до 40 кГц включ. |
1 мВ |
0,09-10’2-иуст + 10-10’3 |
0,5 |
|||
|
св. 40 до 100 кГц |
1 мВ |
0,21-10’2-иуст + 70-10’3 |
0,5 |
|||
|
св. 200 до 1000 В |
1020 В |
от 30 до 45 Гц включ. |
10 мВ |
0,055-10’2-иуст + 100-10’3 |
0,7 |
|
|
св. 45 Гц до 1 кГц включ. |
10 мВ |
0,055-10’2-иуст + 20-10’3 |
0,7 |
|||
|
св. 1 до 5 кГц включ. |
10 мВ |
0,08-10’2-иуст + 20-10’3 |
0,7 |
|||
|
св. 5 до 10 кГц |
10 мВ |
0,095-10’2-иуст + 40-10’3 |
0,7 |
|||
|
С внешней опцией ЕА3024 |
Диапазон, кВ |
Диапазон частот, Гц |
Разрешение |
Пределы допускаемой относительной погрешности, ±, % |
||
|
от 1 до 5 |
от 40 до 60 |
100 мВ |
0,5 |
|||
*Uycm — установленное значение напряжения переменного тока, В
Таблица 6 - Метрологические характеристики калибраторов 4010R в режиме воспроизведения силы постоянного тока
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
Сила по-стоян-ного тока |
от 0 до 200 мкА включ. |
202 мкА |
10 пА |
0,01-10’2-1* уст + 0,01 -10’6 |
|
св. 0,2 до 2 мА включ. |
2,02 мА |
100 пА |
0,005-10’2-1уст + 0,03-10’6 |
|
|
св. 2 до 20 мА включ. |
20,2 мА |
1 нА |
0,005-10’2-1уст + 0,2-10’6 |
|
|
св. 20 до 200 мА включ. |
202 мА |
10 нА |
0,005-10’2-1уст + 2-10’6 |
|
|
св. 0,2 до 2 А включ. |
2,02 А |
100 нА |
0,013-10’2-1уст + 30-10’6 |
|
|
св. 2 до 20 А включ. |
20,2 А |
1 мкА |
0,03-10’2-1уст + 300-10’6 |
|
|
св. 20 до 30 А |
30 А |
10 мкА |
0,05-10’2-1уст + 450-10’6 |
|
|
С внешней опцией ЕА3012А (усилитель) |
Диапазон |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
|
от 30 до 100 А |
10 мА |
0,08-10’2-1уст + 10-10’3 |
||
|
С внешней опцией ЕА013 (источник пикоамперных токов) |
Верхний предел поддиапазона |
Разрешение |
Пределы допускаемой относительной погрешности, % |
|
|
10 нА |
1 пА |
±0,5 |
||
|
100 нА |
10 пА |
|||
|
1 мкА |
100 пА |
|||
|
10 мкА |
1 нА |
|||
|
100 мкА |
10 нА |
|||
*1уст — установленное значение силы постоянного тока, А
Таблица 7 - Метрологические характеристики калибраторов 4015R в режиме воспроизведения силы постоянного тока
|
Воспроизводимая величина |
Поддиапазоны |
Верхний предел поддиапазона |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
Сила постоянного тока |
от 0 до 200 мкА включ. |
202 мкА |
10 пА |
0,01-10-2-I* уст + 0,03-10-6 |
|
св. 0,2 до 2 мА включ. |
2,02 мА |
100 пА |
0,008-10-2-1уст + 0,04-10-6 |
|
|
св. 2 до 20 мА включ. |
20,2 мА |
1 нА |
0,005-10-2-1уст + 0,3-10—6 |
|
|
св. 20 до 200 мА включ. |
202 мА |
10 нА |
0,008-10-2-1уст + 3-10—6 |
|
|
св. 0,2 до 2 А включ. |
2,02 А |
100 нА |
0,015-10-2-1уст + 35-10—6 |
|
|
св. 2 до 30 А |
30 А |
1 мкА |
0,04-10-2-1уст + 350-10—6 |
|
|
С внешней опцией ЕА3012А (усилитель) |
Диапазон |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
|
от 30 до 100 А |
10 мА |
0,08-10-2-1уст + 10-10—3 |
||
|
С внешней опцией ЕА013 (источник пикоамперных токов) |
Верхний предел поддиапазона |
Разрешение |
Пределы допускаемой относительной погрешности, % |
|
|
10 нА |
1 пА |
±0,5 |
||
|
100 нА |
10 пА |
|||
|
1 мкА |
100 пА |
|||
|
10 мкА |
1 нА |
|||
|
100 мкА |
10 нА |
|||
*1уст — установленное значение силы постоянного тока, А
Таблица 8 - Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА002 (модуль поверки токовых клещей)
|
Тип катушки |
Диапазон силы тока на входе |
Диапазон силы тока на выходе, А |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока, ±, А |
||
|
4010R |
4015R |
||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
2-витковая катушка |
DC |
от 0 до 30 А |
от 0 до 60 |
0,4940’Ч*уСт + 0,072 |
0,4940-2 •V + 0,09 |
|
AC |
от 0 до 30 А в диапазоне частот от 30 до 60 Гц |
||||
|
10-витковая катушка |
DC |
от 0 до 30 А |
от 0 до 300 |
0,640’Чуст + 0,112 |
0,640’Чуст + 0,13 |
|
AC |
от 0 до 30 А в диапазоне частот от 30 до 60 Гц |
||||
|
50-витковая катушка |
DC |
от 0 до 30 А |
от 0 до 1500 |
0,4640’Чуст + 0,42 |
0,46-10-2 -Тусг + 0,44 |
|
AC |
от 0 до 30 А в диапазоне частот от 30 до 60 Гц |
||||
*1уст — установленное значение силы постоянного тока, А
Таблица 9 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией ЕА3023 (для определения характеристик источников питания 3 А/63 В)
|
Характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 63 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02-10-2-U* + 0,020) |
|
Диапазон регулируемой силы тока через электронную нагрузку, А |
от 0 до 3 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,05-10-2-Г + 0,001) |
|
*U - измеренное значение напряжения постоянного тока, В; **I — измеренное значение силы постоянного тока, А |
|
Таблица 10 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией EA3025A (для определения характеристик источников питания 60 А/100 В)
|
Характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,02-10-2-U* + 0,030) |
|
Диапазон регулируемой силы тока через электронную нагрузку, А |
от 0 до 60 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,05-10’2-1** + 0,030) |
|
*U - измеренное значение напряжения постоянного тока, В; **I — измеренное значение силы постоянного тока, А |
|
Таблица 11- Метрологические характеристики калибраторов 4010R в режиме воспроизведения силы переменного тока
|
Воспроизводимая величина |
Поддиапазоны |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
Сила переменного тока |
от 20 до 200 мкА |
от 10 до 45 Гц включ. |
1 нА |
0,2-10"2-1*уст + 0,25-10’6 |
|
св. 45 Гц до 1 кГц включ. |
0,07-10’2-1уст + 0,15-10’6 |
|||
|
св. 1 до 10 кГц включ. |
0,8-10-2-1уст + 0,25-10’6 |
|||
|
св. 10 до 30 кГц |
1,6- 10’2-1уСт + 0,4-10’6 |
|||
|
от 0,2 до 2 мА |
от 10 до 45 Гц включ. |
10 нА |
0,2-10’2-1уст + 0,25-10’6 |
|
|
св. 45 Гц до 1 кГц включ. |
0,06-10’2-1уст + 0,2-10’6 |
|||
|
св. 1 до 10 кГц включ. |
0,5-10’2-1уст + 0,3-10’6 |
|||
|
св. 10 до 30 кГц |
1-10’2-1уст + 0,6-10’6 |
|||
|
от 2 до 20 мА |
от 10 до 45 Гц включ. |
100 нА |
0,2-10’2-1уст + 3-10’6 |
|
|
св. 45 Гц до 1 кГц включ. |
0,04-10’2-1уст + 2-10’6 |
|||
|
св. 1 до 10 кГц включ. |
0,25-10’2-1уст + 3-10’6 |
|||
|
св. 10 до 30 кГц |
0,5-10’2-1уст + 4-10’6 |
|||
|
от 20 до 200 мА |
от 10 до 45 Гц включ. |
1 мкА |
0,2-10’2-1уст + 30-10’6 |
|
|
св. 45 Гц до 1 кГц включ. |
0,04-10’2-1уст + 20-10’6 |
|||
|
св. 1 до 10 кГц включ. |
0,5-10’2-1уст + 40-10’6 |
|||
|
св. 10 до 30 кГц |
0,7-10’2-1уст + 200-10’6 |
|||
|
от 0,2 до 2 А |
от 10 до 45 Гц включ. |
10 мкА |
0,2-10’2-1уст + 300-10’6 |
|
|
св. 45 Гц до 1 кГц включ. |
0,06-10’2-1уст + 200-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,5-10’2-1уст + 400-10’6 |
|||
|
св. 5 до 10 кГц включ. |
0,6- 10’2-1уст + 1-10’3 |
|||
|
св. 10 до 30 кГц |
2,5-10’2-1уст + 5-10’3 |
|||
|
от 2 до 30 А |
от 30 до 45 Гц включ. |
100 мкА |
0,2-10’2-1уст + 3-10’3 |
|
|
св. 45 до 100 Гц включ. |
0,08-10’2-1уст + 2-10’3 |
|||
|
св. 100 Гц до 1 кГц включ. |
0,3-10’2-1уст + 4-10’3 |
|||
|
св. 1 до 5 кГц включ. |
0,6- 10’2-1уст + 4-10’3 |
|||
|
св. 5 до 10 кГц |
3-10’2-1уст + 5-10’3 |
|||
|
С внешней опцией ЕА3012А (усилитель) |
от 30 до 70 А |
от 40 до 400 Гц |
10 мА |
0,08-10’2-1уст + 10-10’3 |
|
*1уст - установленное значение силы переменного тока, А |
||||
Таблица 12 - Метрологические характеристики калибраторов 4015R в режиме воспроизведения силы переменного тока
|
Воспроизводимая величина |
Поддиапазоны |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
Сила пере-мен-ного тока |
от 20 до 200 мкА |
от 10 до 20 Гц включ. |
1 нА |
0,2- 10’2-1*уст + 0,1-10 6 |
|
св. 20 до 45 Гц включ. |
0,15-10-2-1уст + 0,1-10-6 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,13- 10-2-1уст + 0,1-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,3 - 10-2-1уст + 0,15-10’6 |
|||
|
св. 5 до 10 кГц включ. |
0,8- 10"2-1уст + 0,25-10’6 |
|||
|
св. 10 до 30 кГц |
1,6- 10’2-1уст + 0,4-10’6 |
|||
|
от 0,2 до 2 мА |
от 10 до 20 Гц включ. |
10 нА |
0,2-10’2-1уст + 0,15-10’6 |
|
|
св. 20 до 45 Гц включ. |
0,12-10’2-1уст + 0,15-10’6 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,06- 10’2-1уст + 0,15-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,2-10’2-1уст + 0,2-10’6 |
|||
|
св. 5 до 10 кГц включ. |
0,5 - 10’2-1уст + 0,3-10’6 |
|||
|
св. 10 до 30 кГц |
1,0- 10’2-1уСт + 0,4-10’6 |
|||
|
от 2 до 20 мА |
от 10 до 20 Гц включ. |
100 нА |
0,18- 10’2-1уст + 2-10’6 |
|
|
св. 20 до 45 Гц включ. |
0,09-10’2-1уст + 2-10’6 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,04-10’2-1уст + 2-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,08-10’2-1уст + 2-10’6 |
|||
|
св. 5 до 10 кГц включ. |
0,2-10’2-1уст + 3-10’6 |
|||
|
св. 10 до 30 кГц |
0,4- 10’2-1уст + 4-10’6 |
|||
|
от 20 до 200 мА |
от 10 до 20 Гц включ. |
1 мкА |
0,18- 10’2-1уст + 20-10’6 |
|
|
св. 20 до 45 Гц включ. |
0,09-10’2-1уст + 20-10’6 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,04-10’2-1уст + 20-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,1 - 10’2-1уст + 50-10’6 |
|||
|
св. 5 до 10 кГц включ. |
0,25-10’2-1уст + 50-10’6 |
|||
|
св. 10 до 30 кГц |
0,4- 10’2-1уст + 200-10’6 |
|||
|
от 0,2 до 2 А |
от 10 до 20 Гц включ. |
10 мкА |
0,18- 10’2-1уст + 100-10’6 |
|
|
св. 20 до 45 Гц включ. |
0,17- 10’2-1уст + 150-10’6 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,05-10’2-1уст + 100-10’6 |
|||
|
св. 1 до 5 кГц включ. |
0,6- 10’2-1уст + 1-10’3 |
|||
|
от 5 до 10 кГц |
1,5 - 10’2-1уст + -1-10’3 |
Продолжение таблицы 12
|
Воспроизводимая величина |
Поддиапазоны |
Диапазон частот |
Разрешение |
Пределы допускаемой абсолютной погрешности, ±, А |
|
от 2 до 30 А |
от 10 до 20 Гц включ. |
100 мкА |
0,2-10"2-1уст + 3-10"3 |
|
|
св. 20 до 45 Гц включ. |
0,2-10"2-1уст + 3-10"3 |
|||
|
св. 45 Гц до 1 кГц включ. |
0,09-10’2-1уст + 2-10"3 |
|||
|
св. 1 до 5 кГц |
0,6 • 10’2- 1уст + 4-10"3 |
|||
|
С внешней опцией ЕА3012А (усилитель) |
от 30 до 70 А |
от 40 до 400 Гц |
10 мА |
0,08-10’2-1уст + 10Л0’3 |
*1уст - установленное значение силы переменного тока, А
Таблица 13 - Метрологические характеристики калибраторов 4010R в режиме воспроизведения электрического сопротивления постоянному току
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ±, Ом |
Максималь-ный ток, А |
Максимальное напря-же-ние, В |
|
|
2-х проводная схема подключения |
4-х проводная схема подключения |
||||
|
Электрическое со-противление постоянному току |
0 Ом |
0,035 |
0,005 |
0,5 |
- |
|
0,1 Ом |
0,0025Л0-2^*уСТ + 0,035 |
0,0025 •10-2<И*уст + 0,005 |
0,5 |
- |
|
|
1 Ом |
0,0025Л0-2^уСТ + 0,035 |
0,0025 •10-2<Иуст + 0,005 |
0,4 |
- |
|
|
10 Ом |
0,0025Л0-2^уСТ + 0,035 |
0,0025 •10-2<Иуст + 0,005 |
0,3 |
- |
|
|
100 Ом |
0,0018Л0-2^уст + 0,035 |
0,0018Л0-2^уст + 0,005 |
0,1 |
- |
|
|
1 кОм |
0,0018Л0-2^уст + 0,005 |
0,0018Л0-2^уст + 0,005 |
- |
10 |
|
|
10 кОм |
0,0008^10-2<Иуст + 0,05 |
0,0008^10-2<Иуст + 0,05 |
- |
50 |
|
|
100 кОм |
0,0018Л0-2^уст + 0,5 |
0,0018Л0-2^уст + 0,5 |
- |
100 |
|
|
1 МОм |
0,0025^10-2<Иуст + 5 |
- |
- |
100 |
|
|
10 МОм |
0,00940-2^уст + 100 |
- |
- |
100 |
|
|
100 МОм |
0,18Л0-2^уст + 2000 |
- |
- |
100 |
|
|
1 ГОм |
1-10-2-RyCT + 30000 |
- |
- |
100 |
|
*^^уст - воспроизводимое значение электрического сопротивления, Ом
Таблица 14 - Метрологические характеристики калибраторов 4015R в режиме воспроизведения электрического сопротивления постоянному току
|
Воспроизводимая величина |
Номинальные значения |
Пределы допускаемой абсолютной погрешности, ±, Ом |
Максимальный ток, А |
Максимальное напряжение, В |
|
|
2-х проводная схема подключения |
4-х проводная схема подключения |
||||
|
Электрическое со-против-ле-ние постоянному току |
0 Ом |
0,035 |
0,005 |
0,5 |
- |
|
0,1 Ом |
0,015-10-2<И*уст + 0,035 |
0,015-10-2<И*уст + 0,005 |
0,5 |
- |
|
|
1 Ом |
0,01-10-2<Иуст + 0,035 |
0,01-10-2<Иуст + 0,005 |
0,4 |
- |
|
|
10 Ом |
0,01-10-2<Иуст + 0,035 |
0,01-10-2<Иуст + 0,005 |
0,3 |
- |
|
|
100 Ом |
0,005-10-2<Иуст + 0,035 |
0,005-10-2<Иуст + 0,005 |
0,1 |
- |
|
|
1 кОм |
0,004-10-2<Иуст + 0,04 |
0,004-10-2<Иуст + 0,04 |
- |
10 |
|
|
10 кОм |
0,004-10-2<Иуст + 0,4 |
0,004-10-2<Иуст + 0,4 |
- |
50 |
|
|
100 кОм |
0,004-10-2<Иуст + 4 |
0,004-10-2<Иуст + 4 |
- |
100 |
|
|
1 МОм |
0,01-10-2<Иуст + 40 |
- |
- |
100 |
|
|
10 МОм |
0,035-10-2<Иуст + 400 |
- |
- |
100 |
|
|
100 МОм |
0,5-10-2<Иуст + 4000 |
- |
- |
100 |
|
|
1 ГОм |
1 - 10-2<Иуст + 40000 |
- |
- |
100 |
|
*Т-1 ______ _____ _ _ _ _ ________ _
Ryct - воспроизводимое значение электрического сопротивления, Ом
Таблица 15 - Метрологические характеристики калибраторов 4010R, 4015R в режиме воспроизведения электрического сопротивления со встроенной опцией SIMRC (моделирование электрического сопротивления)
|
Диапазон воспроизведения электрического сопротивления |
Разрешение |
Измерительный ток |
Пределы допускаемой абсолютной погрешности, ±, Ом |
|
от 0 до 100 Ом включ. |
10 мОм |
20 мА |
0,01-10-2<И*д + 50-10’3 |
|
св. 100 до 330 Ом включ. |
10 мОм |
20 мА |
0,01-10-2- Rд + 5040’3 |
|
св. 330 Ом до 1 кОм включ. |
100 мОм |
2 мА |
0,01-10-2- Rд + 5040’3 |
|
св. 1 до 3,3 кОм включ. |
100 мОм |
2 мА |
0,01-10-2- Rд + 5040’3 |
|
св. 3,3 до 10 кОм включ. |
1 Ом |
300 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 10 до 33 кОм включ. |
1 Ом |
300 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 33 до 100 кОм включ. |
10 Ом |
40 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 100 до 330 кОм включ. |
10 Ом |
40 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 330 кОм до 1 МОм включ. |
100 Ом |
4 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 1 до 3,3 МОм включ. |
100 Ом |
4 мкА |
0,01-10-2- Rд + 5040’3 |
|
св. 3,3 до 10 МОм включ. |
1 кОм |
0,4 мкА |
0,01-10-2- Rд + 50 |
|
св. 10 до 33 МОм включ. |
1 кОм |
0,4 мкА |
0,01-10-2- Rд + 2,5-103 |
|
св. 33 до 100 МОм |
10 кОм |
0,2 мкА |
0,05-10-2- Rд + 100-103 |
|
св. 110 до 330 МОм включ. |
10 кОм |
0,2 мкА |
1-10-2- Rд + 100-103 |
|
св. 330 МОм до 1 ГОм |
100 кОм |
10 нА |
2-10-2- Rд + 500-103 |
|
*Т-1 _ _ _____ _ _____ _______ _ _ _ ________ _ R£; - верхнее значение диапазона воспроизведения электрического сопротивления, Ом |
|||
Таблица 16 - Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА008 (модуль измерений пикоамперных токов и высокого сопротивления)
|
Измерение силы постоянного тока |
Измерение сопротивления постоянному току |
||||
|
Верхнее значение подлиапа-зоны |
Разрешение |
Пределы допускаемой относительной погрешности, % |
Испытательное напряжение |
Диапазоны измерений сопротивления постоянному току |
Пределы допускаемой относительной погрешности, % |
|
10 нА |
1 пА |
±0,5 |
50 В |
от 500 кОм до 50 ГОм |
±0,5 |
|
100 нА |
10 пА |
100 В |
от 1 МОм до 100 ГОм |
||
|
1 мкА |
100 пА |
250 В |
от 3 МОм до 250 ГОм |
||
|
10 мкА |
1 нА |
500 В |
от 5 МОм до 500 ГОм |
||
|
100 мкА |
10 нА |
1000 В |
от 10 МОм до 1 ТОм |
||
Таблица 17 - Метрологические характеристики калибраторов 4010R, 4015R в режиме воспроизведения электрической ёмкости при частоте 1 кГц
|
Воспроизводимая величина |
Номинальные значения электрической ёмкости |
Максимальное напряжение, В |
Разрешение |
Пределы допускаемой относительной погрешности, ±, % |
|
Электри-че-ская ёмкость |
1 нФ |
50 |
0,1 пФ |
0,25 |
|
2 нФ |
50 |
0,1 пФ |
0,25 |
|
|
5 нФ |
50 |
0,1 пФ |
0,25 |
|
|
10 нФ |
50 |
0,1 пФ |
0,25 |
|
|
100 нФ |
50 |
10 пФ |
0,25 |
|
|
1 мкФ |
30 |
100 пФ |
0,4 |
|
|
10 мкФ |
20 |
1 нФ |
0,6 |
Таблица 18 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной
|
опцией SIM |
RC (режим имитации электрической ёмкости) |
|||
|
Воспроизводимая величина |
Диапазон воспроизведения электрической ёмкости |
Максимальное напряжение, В |
Разрешение |
Пределы допускаемой относительной погрешности, % |
|
Электрическая ёмкость |
от 0,95 до 9,5 мкФ включ. |
8 |
1 нФ |
±0,7 |
|
св. 9,5 до 95 мкФ включ. |
8 |
10 нФ |
||
|
св. 95 мкФ до 0,95 мФ включ. |
8 |
100 нФ |
||
|
св. 0,95 мФ до 9,5 мФ велюч. |
8 |
1 мкФ |
||
|
св. 9,5 мФ до 100 мФ |
8 |
1 мкФ |
||
Таблица 19 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией IND (режим воспроизведения индуктивности)____________________________________
|
Воспроизводимая величина |
Номинальные значения |
Максимальный ток |
Сопротивление постоянному току, Ом |
Разрешение |
Пределы допускаемой относительной погрешности, % |
|
Индуктивность |
1 мГн |
30 мА |
7,8 |
100 нГн |
±0,5 |
|
10 мГн |
25 мА |
24 |
1 мкГн |
||
|
19 мГн |
20 мА |
33 |
1 мкГн |
||
|
29 мГн |
20 мА |
41 |
1 мкГн |
||
|
50 мГн |
20 мА |
54 |
1 мкГн |
||
|
100 мГн |
20 мА |
78 |
10 мкГн |
||
|
1 Гн |
10 мА |
260 |
100 мкГн |
||
|
10 Гн |
1 мА |
950 |
1 мГн |
Таблица 20 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией PWM (воспроизведение скважности)
|
Диапазон номинальных значений |
Пределы допускаемой относительной погрешности, ±, % |
|
|
Скважность |
Частота |
|
|
от 5 до 95 % |
от 1 до 10 Гц включ. |
0,03 |
|
св. 10 до 100 Гц включ. |
0,006 |
|
|
св. 100 Гц до 1 кГц включ. |
0,06 |
|
|
св. 1 до 10 кГц |
0,6 |
|
Таблица 21 — Метрологические характеристики калибраторов 4010R, 4015R со встроенной опцией SCP350 или SCP600
|
Наименование характеристики |
Значение |
|
|
SCP350 |
SCP600 |
|
|
Допустимые значения коэффициентов отклонения |
2 мВ/дел, 5 мВ/дел, 10 мВ/дел, 20 мВ/дел, 50 мВ/дел, 100 мВ/дел, 200 мВ/дел, 500 мВ/дел, 1 В/дел, 2 В/дел, 5 В/дел, 10 В/дел, 20 В/дел, 50 В/дел |
|
|
Диапазон воспроизведения напряжения постоянного тока и амплитуды прямоугольных импульсов при нагрузке 1 МОм, В/дел |
от 2-10-3 до 50 |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока и отклонения амплитуды прямоугольных импульсов при нагрузке 1 МОм, мкВ |
±(1-10'4-U*+20) |
|
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения прямоугольного импульса при нагрузке 1 МОм, мкВ |
±(Г10-3^и'**+40) |
|
|
Допускаемые значения временных маркеров |
2 нс/дел, 5 нс/дел, 10 нс/дел, 20 нс/дел, 50 нс/дел, 100 нс/дел, 200 нс/дел, 500 нс/дел, 1 мс/дел, 2 мс/дел, 5 мс/дел, 10 мс/дел, 20 мс/дел, 50 мс/дел, 100 мс/дел, 200 мс/дел, 500 мс/дел, 1 с/дел, 2 с/дел, 5 с/дел |
|
|
Пределы допускаемой относительной погрешности установки временных маркеров, % |
±540-4 |
|
|
Диапазон частот нормированного по амплитуде гармонического сигнала, МГц |
от 5 до 350 |
от 5 до 600 |
|
Размах нормированного гармонического сигнала частотой 50 кГц при нагрузке 50 Ом, мВ |
600±10 |
|
Продолжение таблицы 21
|
Наименование характеристики |
Значение |
|
SCP350 SCP600 |
|
|
Пределы допускаемой относительной погрешности установки частоты нормированного гармонического сигнала частотой 50 кГц, % |
±0,003 |
|
Пределы допускаемой неравномерности амплитуды гармонического сигнала относительно нормированного значения на частоте 50 кГц, % |
±12 |
|
*U - воспроизводимое значение напряжения постоянного тока, мкВ; **U' - воспроизводимое значение напряжения прямоугольного импульса, мкВ |
|
Таблица 22 - Метрологические характеристики калибраторов 4010R , 4015R со встроенной опцией PRT (режим моделирования температуры)
|
Проверяемые точки |
Активное сопротивление, Ом |
Максимальная мощность, Вт |
Максимальное напряжение, В |
Максимальный ток, мА |
Разрешение |
Пределы* допускаемой относительной погрешности, ±, % |
|
-100°С |
60,25 |
0,2 |
3,47 |
57,62 |
1 м°С |
0,01 |
|
0 °С |
100,0 |
0,2 |
4,47 |
44,72 |
1 м°С |
0,01 |
|
+30 °С |
111,67 |
0,2 |
4,73 |
42,32 |
1 м°С |
0,01 |
|
+60 °С |
123,24 |
0,2 |
4,96 |
40,28 |
1 м°С |
0,01 |
|
+100°С |
138,50 |
0,2 |
5,26 |
38,00 |
1 м°С |
0,01 |
|
+200 °С |
175,84 |
0,2 |
5,93 |
33,73 |
10 м°С |
0,01 |
|
+300 °С |
247,04 |
0,2 |
7,03 |
28,45 |
10 м°С |
0,01 |
|
+800 °С |
375,51 |
0,2 |
8,67 |
23,08 |
10 м°С |
0,01 |
|
* 4-х проводная схема подключения |
||||||
Таблица 23 - Метрологические характеристики калибраторов 4010R, 4015R со встроенной
опцией PRT (режим моделирования термометра сопротивления)
|
Тип термометра сопротивления |
Диапазон температуры, °С |
Разрешение |
Пределы* допускаемой абсолютной погрешности, ±, °С |
|
PT25 |
от -200 до 0 включ. |
10 м°С |
0,50 |
|
св. 0 до +800 |
10 м°С |
0,60 |
|
|
PT100 |
от -200 до 0 включ. |
10 м°С |
0,13 |
|
св. 0 до +800 |
10 м°С |
0,55 |
|
|
PT250 |
от -200 до 0 включ. |
10 м°С |
0,25 |
|
св. 0 до +800 |
10 м°С |
0,30 |
|
|
PT500 |
от -200 до +260 включ. |
10 м°С |
0,10 |
|
св. +260 до +500 |
10 м°С |
0,90 |
|
|
PT1000 |
от -200 до 0 включ. |
10 м°С |
0,08 |
|
св. 0 до +800 |
10 м°С |
0,45 |
|
|
* 2-проводная схема подключения |
|||
Таблица 24 - Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА001А (режим моделирования термопар)
|
Тип термопары |
Диапазон температуры, °С |
Пределы допускаемой абсолютной погрешности, ±, °С |
|
J |
от -210 до -100 включ. |
0,23 |
|
св. -100 до -30 включ. |
0,11 |
|
|
св. -30 до +150 включ. |
0,09 |
|
|
св. +150 до +760 включ. |
0,14 |
|
|
св. +760 до +1200 |
0,19 |
|
|
K |
от -200 до -100 включ. |
0,27 |
|
св. -100 до -25 включ. |
0,15 |
|
|
св. -25 до +120 включ. |
0,11 |
|
|
св. +120 до +1000 включ. |
0,20 |
|
|
св. +1000 до +1370 |
0,26 |
|
|
T |
от -250 до -150 включ. |
0,6 |
|
св. -150 до 0 включ. |
0,10 |
|
|
св. 0 до +120 включ. |
0,09 |
|
|
св. +120 до +400 |
0,11 |
|
|
R |
от 0 до +250 включ. |
0,8 |
|
от +250 до +1000 включ. |
0,44 |
|
|
св. +1000 до +1760 |
0,51 |
Продолжение таблицы 24
|
Тип термопары |
Диапазон температуры, °С |
Пределы допускаемой абсолютной погрешности, ±, °С |
|
S |
от 0 до +250 включ. |
0,8 |
|
св. +250 до +1000 включ. |
0,44 |
|
|
св. +1000 до +1760 |
0,51 |
|
|
B |
от +600 до +1820 |
0,75 |
|
N |
от -200 до -100 включ. |
0,42 |
|
св. -100 до +410 включ. |
0,2 |
|
|
св. +410 до +1300 |
0,24 |
|
|
E |
от -250 до -100 включ. |
0,5 |
|
св. -100 до +650 включ. |
0,12 |
|
|
св. +650 до +1000 |
0,15 |
Таблица 25 - Метрологические характеристики калибраторов 4010R, 4015R со встроенными опциями PWRDDS, PWRSINE (воспроизведение мощности постоянного и переменного тока)
|
Характеристика |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в поддиапазонах, % от 1 до 20 В включ. св. 20 до 1000 В |
±0,0025 ±0,0030 |
|
Диапазон воспроизведения силы постоянного тока |
от 0,5 мА до 30 А |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока в поддиапазонах, % от 0,5 мА до 300 мА включ. св. 0,3 до 2 А от 2,01 до 30 А |
±0,1 ±0,015 ±0,04 |
|
Диапазон воспроизведения силы постоянного тока с внешней опцией ЕА002 |
таблица 8 |
|
Пределы допускаемой относительной погрешности воспроизведения силы постоянного тока с внешней опцией ЕА002 |
|
|
Диапазон воспроизведения напряжения переменного тока, В |
от 1 до 1000 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в поддиапазонах, % от 1 до 20 В включ. св. 20 до 1000 В |
±0,035 ±0,04 |
|
Диапазон частот при напряжении переменного тока от 1 до 699 В, Гц |
от 40 до 400 |
|
Диапазон частот при напряжении переменного тока от700 до 1000 В, Гц |
от 46 до 400 |
|
Диапазон воспроизведения силы переменного тока, А |
от 540’4 до 30 |
Продолжение таблицы 25
|
Характеристика |
Значение |
|
Пределы допускаемой относительной погрешности воспроизведения силы переменного тока в поддиапазонах, % от 0,5 до 200 мА включ. св. 0,2 до 2 А от 2,01 до 30 А |
±0,2 ±0,1 ±0,05 |
|
Диапазон воспроизведения силы переменного тока с внешней опцией ЕА002 |
таблица 8 |
|
Пределы допускаемой относительной погрешности воспроизведения силы переменного тока с внешней опцией ЕА002 |
|
|
Диапазон установки угла фазового сдвига, градус |
от 0 до 359,9 |
|
Пределы допускаемой погрешности установки угла фазового сдвига, градус при частоте 50 Гц при частоте 400 Гц |
±0,209 ±0,97 |
Таблица 26 - Дополнительные характеристики для опции PWRDDS
|
Характеристика |
Значение |
|
Число гармоник |
48 (с 2 по 49) |
|
Диапазон частот основного тона (1-ая гармоника), Гц |
от 40 до 400 |
|
Диапазон частот гармоник, Гц |
от 80 до 2-104 |
|
Допускаемая относительная погрешность воспроизведения частоты гармоник |
±(0,1 % + (N*-0,08 %) |
|
Дискретность установки амплитуды гармоник (в процентах от 1-ой гармоники) |
0,1 |
|
Диапазон фаз гармоник, градус |
от 0 до 360 |
|
Дискретность установки фазы гармоник, градус |
0,1 |
|
Диапазон воспроизведения напряжения гармонического сигнала, В |
от 2 до 1000 |
|
Диапазон воспроизведения силы тока гармонического сигнала, А |
от 0,3 до 30 |
|
* N - номер гармоники |
|
Таблица 27 - Метрологические характеристики калибраторов 4010R, 4015R с внешней опцией ЕА015 (многоцелевая платформа)
|
Вид измерений |
Диапазон |
Разрешение |
Пределы допускаемой относительной погрешности |
|
Имитация сопротивления изоляции |
от 100 кОм до 5 МОм |
10 кОм |
±0,2 % |
|
от 5,01 МОм до 2 ГОм |
10 кОм |
±3 % |
|
|
Вид измерений |
Верхнее значение диапазона |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Измерение ис-питательного напряжения |
50 В |
10 мВ |
±(0,5 •Ю’2 U*+0,02) В |
|
100 В |
10 мВ |
±(0,5 •Ю’2 U+0,02) В |
|
|
250 В |
10 мВ |
±(0,5 •Ю’2 U+0,02) В |
|
|
500 В |
10 мВ |
±(0,5 •Ю’2 U+0,02) В |
|
|
1000 В |
10 мВ |
±(0,5 •Ю’2 U*+0,02) В |
|
|
Вид измерений |
Диапазон |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Воспроизве-де-ние электрического сопротивления постоянному току |
1,9 Ом |
1 мОм |
±(0,240’2 R**+0,05) Ом |
|
10 Ом |
10 мОм |
±(0,240’2 R+0,05) Ом |
|
|
19 Ом |
10 мОм |
±(0,240’2 R+0,05) Ом |
|
|
190 Ом |
100 мОм |
±(0,240’2 R+0,05) Ом |
|
|
1 кОм |
1 Ом |
±(0,240’2 R+0,05) Ом |
|
|
Измерение напряжения постоянного тока |
100 мВ |
10 мкВ |
±(0,0240’2 U'***+0,02) мВ |
|
1 В |
10 мкВ |
±(0,0240’2 U'+0,2) мВ |
|
|
30 В |
100 мкВ |
±(0,0240’2 U'+l) мВ |
|
|
Измерение силы постоянного тока |
30 мА |
1 мкА |
±(0,0340’2 i****+5) мкА |
|
Моделирование термопар |
Типы термопар J, K, T, R, S, B, N, E |
(данные таблицы 24) |
|
|
Воспроизведение силы постоянного и переменного тока |
(данные таблиц 6, 7, 8, 11, 12) |
||
|
* U - измеренное значение испытательного напряжения, В; * * R - воспроизводимое значение электрического сопротивления постоянному току, Ом; * ** U - измеренное значение напряжения постоянного тока, мВ; * *** I - измеренное значение силы постоянного тока, мкА |
|||
Таблица 28 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания |
|
|
напряжение переменного тока, В |
от 198 до 242 |
|
частота переменного тока, Г ц |
50/60 |
|
Потребляемая мощность, Вт, не более |
200 |
|
Габаритные размеры, мм, не более |
|
|
высота |
190 |
|
длина |
460 |
|
ширина |
430 |
|
Масса , кг, не более |
25 |
|
Рабочие условия измерений |
|
|
температура окружающего воздуха, °С |
от +10 до +35 |
|
относительная влажность окружающего воздуха, %, не более |
80 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Калибратор многофункциональный 4000R |
1 шт. |
|
|
Комплект ЗИП |
1 шт. |
|
|
Руководство по эксплуатации |
4000К001.РЭ |
1 экз. |
|
Программное обеспечение |
1 комплект |
