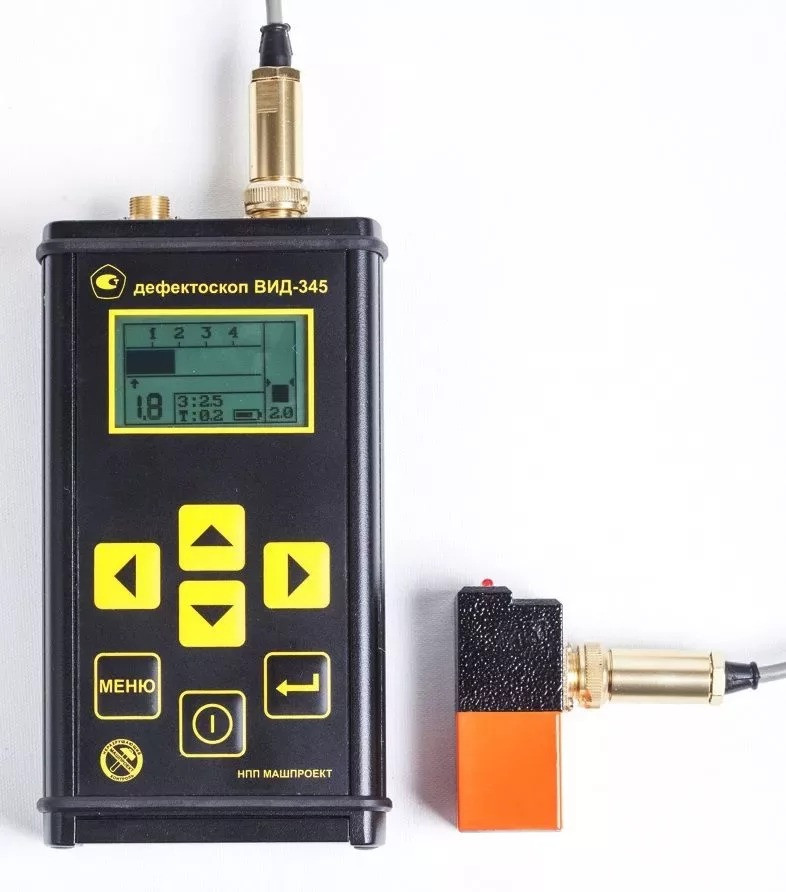

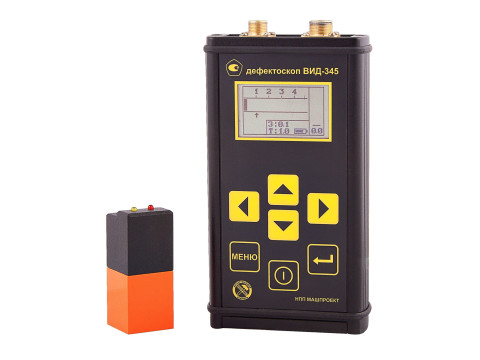

Дефектоскоп магнитно-вихретоковый портативный ВИД-345
- Комбинирует магнитный и вихретоковый методы контроля
- Обнаруживает стресс-коррозионные трещины с одновременным определением их глубины
- Определяет толщину изоляционного покрытия и глубину коррозионных повреждений
- Работает по грубой, влажной и загрязнённой поверхности без дополнительной настройки
- Обеспечивает контроль через изоляционное покрытие толщиной до 10 мм
- Имеет световую и звуковую сигнализацию обнаружения дефектов
- Рассчитан на эксплуатацию в производственных и полевых условиях
Магнитно-вихретоковый дефектоскоп ВИД-345 производства НПП «Машпроект» предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.
Вихретоковый дефектоскоп ВИД-345 также применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Магнитно-вихретоковый дефектоскоп ВИД-345 предназначен для эксплуатации в производственных и полевых условиях.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Режимы работы вихретоковый дефектоскоп ВИД-345
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | Применяется при толщине изоляц. покрытия до 4 мм. |
| Режим поиска стресс-коррозионных трещин | Применяется при толщине изоляц. покрытия до 10 мм. |
Объекты контроля
— трубы, трубопроводы,
— нефте- и газопроводы,
— сосуды, сосуды давления,
— объекты энергетического производства,
— детали конструкций, машин и механизмов.
Преимущества
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка режимов работы.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация при обнаружении дефекта.
Особенности конструкции

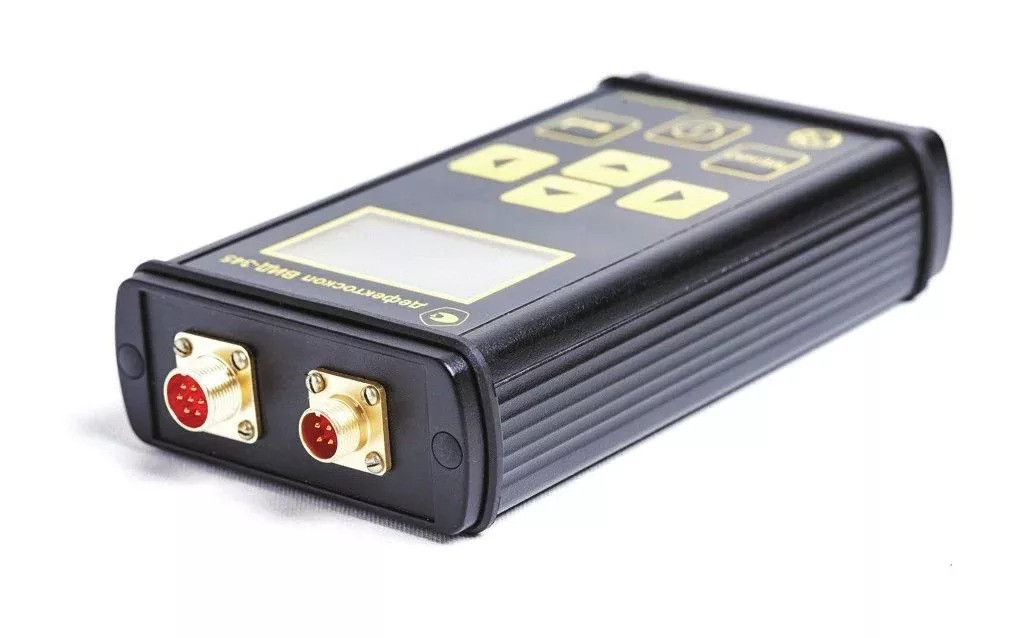

- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
- Интуитивно понятный интерфейс.
- Клавиатура подходит для работы в перчатках.
- Предусмотрено оснащение дополнительными сменными датчиками.
Технические характеристики
| Параметр | Значение |
| Минимальная глубина выявляемой трещины | 0,2 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Минимальный диаметр объекта контроля | 100 мм |
| Диапазон определения глубины трещины | 0,2 — 2 мм |
| Диапазон оценки глубины дефекта | 0,2 — 5 мм |
| Погрешность определения глубины трещины | ±(0,2 h + 0,15), где h — глубина дефекта |
|
Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения |
0 — 10 мм |
|
Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения |
10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 4 мм |
| Размеры электронного блока дефектоскопа | 160 х 85 х 35 мм |
| Размеры штатного датчика «N-345» | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Материал корпуса электронного блока | металл |
| Материал датчика | ~ корпус — металл, ~ контактная поверхность – высокопрочная керамика, стойкая к истиранию |
| Питание прибора |
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов |
до 10 ч. |
| Контроль разряда аккумуляторов |
есть |
| Диапазон рабочих температур |
-15 … +35 °С |
| Гарантийный срок эксплуатации |
12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска |
Комплект поставки
| Составляющие комплекта | Базовый комплект | Комплект ГТУ |
| Электронный блок дефектоскопа со встроенным аккумулятором | + | + |
| Стандартный датчик «N-345» | 1 шт. | 2 шт. |
| Кабель для подключения датчика к прибору | 1 шт. | 2 шт. |
| Контрольный образец с имитацией трещины «КМ-345» | + | + |
| Паспорт контрольного образца КМ-345.00.00.00 | + | + |
| Контрольный образец изоляционного покрытия толщиной 2 мм | + | + |
| Аккумуляторы Ni-MH 1,2 В; не менее 2000 мА·ч (комплект из 2 шт.) | — | 1 шт. |
| Зарядное устройство | + | + |
| Наушники с переходником | + | + |
| Руководство по эксплуатации (совмещено с паспортом) | + | + |
| Свидетельство о поверке | + | + |
| Защитный чехол и манжета для закрепления прибора на руке оператора | + | + |
| Специализированный кейс для транспортировки и хранения | + | + |
Дополнительные принадлежности
- Дополнительные сменные датчики.
- Кабель для подключения датчиков к дефектоскопу.
- Комплект запасных аккумуляторов.
- Контрольные образцы.
