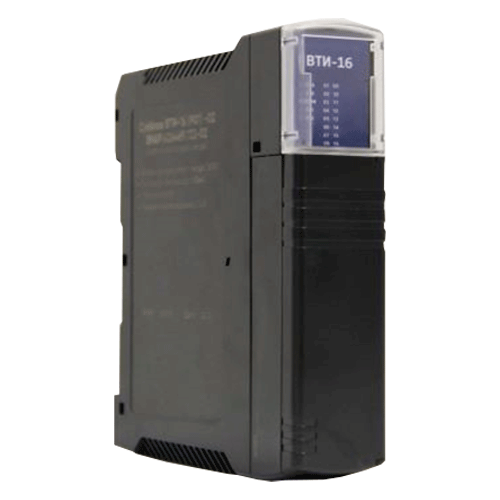

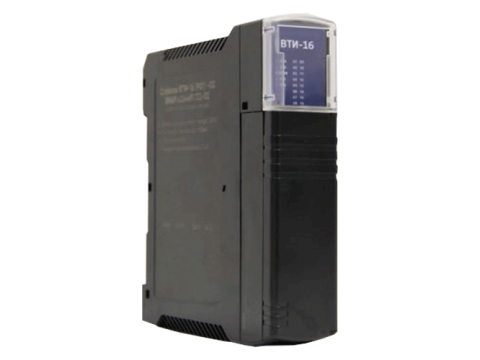

Модуль ввода аналоговых сигналов ВТИ-16 (Р01)-02, 24 В DC, IP20
- ВНАР.426469.132-02
- Количество аналоговых входов 16
- Род тока DC
- Напряжение питания 24В
- Степень защиты оболочки IP20
- Рабочая температура -40…+70°C
Субблоки ВТИ-16 (Р01)-02 функционально являются интеллектуальными модулями телеизмерения, количество каналов 16. Субблок ВТИ позволяет принимать аналоговые сигналы типа ± 20мА, либо сигналы типа ± 10В. В составе субблока используется микроконтроллер на базе системного ядра ARM Cortex M4. Входы каналов ТИ субблока ВТИ гальванически изолированы от системной шины. Субблок преобразует входные аналоговые данные в цифровой формат на уровне аналогово-цифрового преобразователя (АЦП). Значения аналоговых величин передаются из субблока в процессорный блок контроллера по системной шине. Разрешающая способность АЦП применяемых в субблоке – 24 бит. Входы ТИ гальванически изолированы от внутренних каналов субблока. Субблок при поставке имеет заводскую калибровку по каналам ТИ. При необходимости, программное обеспечение, поставляемое с контроллером, позволяет делать самостоятельную поверку (калибровку) субблока.
Характеристики
| Модель |
ВТИ-16 (Р01)-02 |
| Чертежный номер |
ВНАР.426469.132-02 |
| Функция |
Модуль ввода |
|
Количество аналоговых входов |
16 |
|
Род тока |
DC |
|
Напряжение питания, В |
24 |
|
Габариты |
40х180х145 мм |
|
Степень защиты оболочки |
IP20 |
|
Рабочая температура, °C |
-40…+70 |
| Электрическая безопасность |
ГОСТ Р 52319-2005, ГОСТ Р МЭК 60950-2002 |
| Сейсмическая безопасность |
ГОСТ Р 52931-2008 |
