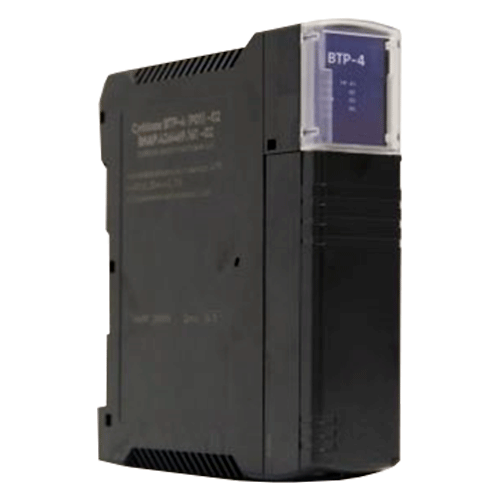

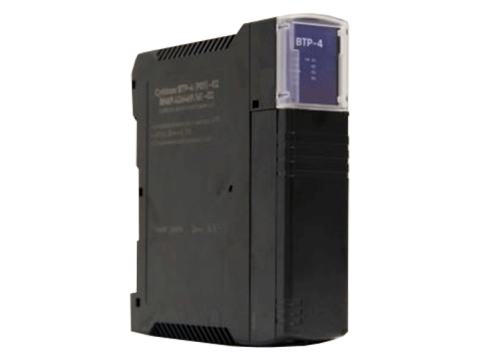

Модуль вывода аналоговых сигналов ВТР-4 (Р01)-02, 24В DC, IP20
- ВНАР.426469.161-02
- Количество аналоговых выходов 4
- Род тока DC
- Напряжение питания 24В
- Степень защиты оболочки IP20
- Рабочая температура -40…+70°C
Субблоки ВТР-4 (Р01)-02 функционально являются интеллектуальными модулями телерегулирования, количество каналов 4. Субблок ВТР позволяет выдавать аналоговые сигналы типа 0…20мА, либо сигналы типа 0…10В. В составе субблока используется микроконтроллер на базе системного ядра ARM Cortex M4. Выходы ТР субблока гальванически изолированы от системной шины. Субблок преобразует данные из цифрового формата в аналоговые величины на уровне цифро-аналогово преобразователя (ЦАП 16 разрядов). Значение аналоговых величин определяется данными, переданными из процессорного блока контроллера в субблок по системной шине. Погрешность 0,1%, 36 контактов.
Характеристики
| Модель |
ВТР-4 (Р01)-02 |
| Чертежный номер |
ВНАР.426469.161-02 |
| Функция |
Модуль вывода |
|
Количество аналоговых входов |
4 |
|
Род тока |
DC |
|
Напряжение питания, В |
24 |
|
Габариты |
40х180х145 мм |
|
Степень защиты оболочки |
IP20 |
|
Рабочая температура, °C |
-40…+70 |
| Электрическая безопасность |
ГОСТ Р 52319-2005, ГОСТ Р МЭК 60950-2002 |
| Сейсмическая безопасность |
ГОСТ Р 52931-2008 |
