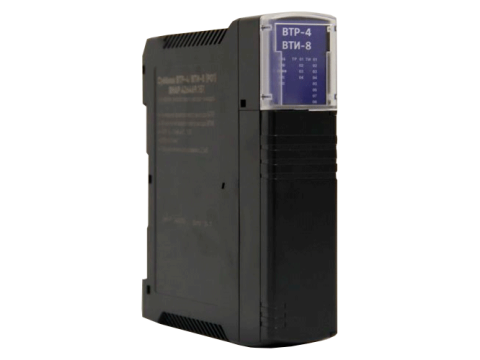

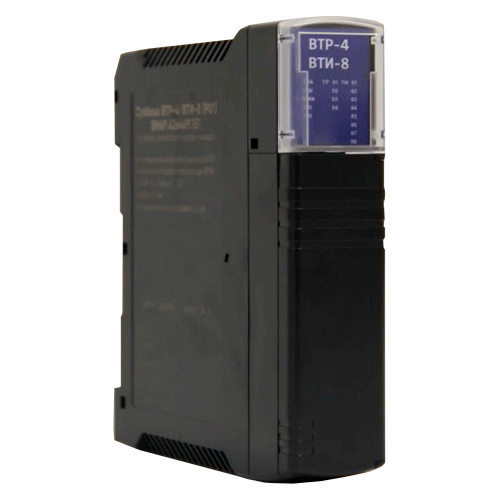

Модуль аналоговый комбинированный ВТР-4/ВТИ-8 (Р01), 24В DC, IP20

Субблок ВТР-4/ВТИ-8 функционально является смешанным интеллектуальным модулем на 4 канала телерегулирования ТР и на 8 каналов телеизмерения ТИ. В составе субблока используется микроконтроллер на базе системного ядра ARM Cortex M4. Субблок ВТР-4/ВТИ-8 может выдавать 4 выходных аналоговых сигнала в диапазоне 0–20 мА и/или 0–10 В. Выходы ТР субблока гальванически изолированы от системной шины. Субблок преобразует данные из цифрового формата в аналоговые величины на уровне цифро-аналогово преобразователя (ЦАП). Значение аналоговых величин определяется данными переданными из процессорного блока контроллера в субблок по системной шине. Рабочий диапазон значений измеряемых аналоговых величин ТИ - 16 бит (с учетом знака). Разрешающая способность АЦП применяемых в субблоке – 24 бит. Субблок при поставке имеет заводскую калибровку по каналам ТИ. При необходимости, программное обеспечение, поставляемое с контроллером, позволяет делать самостоятельную поверку (калибровку) субблока.

Характеристики
