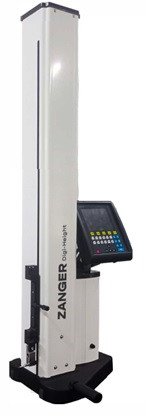

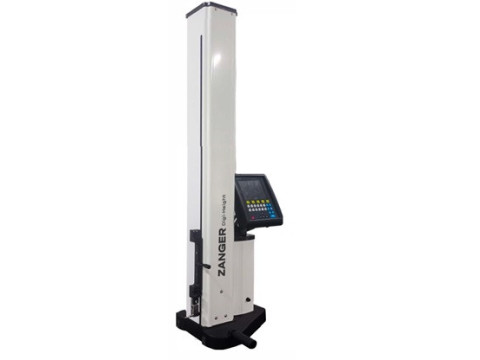

Высотомер Zanger Digi-Height
- Высокая точность измерений
- Универсальность применения для различных геометрических параметров
- Цифровой вывод результатов с возможностью анализа
- Эргономичная и удобная конструкция
- Надежная работа благодаря прочному основанию
- Возможность автоматического и ручного перемещения каретки
- Широкий выбор сменных щупов и принадлежностей
Высотомеры ZANGER Digi-Height предназначены для измерений и контроля геометрических величин: наружных и внутренних размеров, ступенек, глубин, межцентровых расстояний, а также отклонений от номинальных размеров изделий сложной формы.
ZANGER Digi-Height - это высокоточный измерительный прибор, отвечающий самым высоким требованиям. Современная эргономичная конструкция прибора обеспечивает исключительно надежное функционирование, простоту использования, что соответственно увеличивает производительность труда измерительной лаборатории. Получение результатов измерения в цифровом виде с возможностью статистического анализа позволяет комплексно контролировать качество производства.
Принцип действия
Высотомеры состоят из основания, вертикальной колонны с направляющими и измерительной шкалой, измерительной каретки с держателем для измерительных щупов, дисплейным блоком, закрепленным на опоре. Перемещение измерительной каретки осуществляется вручную, либо автоматически с помощью моторизованного привода, управляемого через функции дисплейного блока.
Принцип действия высотомеров основан на считывании с измерительной шкалы значения измеряемой длины, соответствующей величине перемещения измерительной каретки.
Взаимодействие высотомера с измеряемым объектом осуществляется с помощью сменных измерительных щупов, закреплённых в держателе измерительной каретки. Величина перемещения каретки измеряется по значениям измерительной шкалы. В момент контакта наконечника измерительного щупа с объектом измерения возникает акустический сигнал, данные передаются на дисплейный блок для дальнейшей обработки.
Дисплейный блок выполняет контрольно-измерительные и управляющие функции, содержит измерительные программы для решения контрольно-измерительных задач, поставленных оператором. Высотомеры укомплектованы стандартным сменным измерительным щупом со сферическим наконечником диаметром 5 мм или 6 мм. Также высотомеры могут быть укомплектованы измерительными щупами с рабочими поверхностями наконечников различной конфигурации и различными принадлежностями для их удлинения и крепления.
К данному типу высотомеров относятся следующие модификации: ZANGER Digi-Height 450, ZANGER Digi-Height 700, ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 450, ZANGER Digi-Height PLUS 700, ZANGER Digi-Height PLUS 1000, отличающиеся метрологическими и техническими характеристиками.
Преимущества
- Универсальное средство измерения
- Стабильное чугунное основание
- Широкий выбор принадлежностей
- Сохранение и обработка результатов измерения
Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений длины, мм - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 - ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 - ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
от 0 до 450 от 0 до 700 от 0 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мкм - ZANGER Digi-Height 450, ZANGER Digi-Height 700, ZANGER Digi-Height 1000 - ZANGER Digi-Height PLUS 450, ZANGER Digi-Height PLUS 700, ZANGER Digi-Height PLUS 1000 |
±(2,0+L/330) ±(1,1+L/1000) |
|
Нормальные условия измерений: - температура окружающей среды, °С - изменение температуры воздуха, 0С/ч - относительная влажность воздуха, % |
от +19,5 до +20,5 ±0,3 от 10 до 80 |
|
Примечание - L - измеряемая длина в мм |
|
|
Измерительное усилие, Н |
от 0,7 до 1,3 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 |
350x410x880 |
|
- ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 |
350x410x1150 |
|
- ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
350x410x1450 |
|
Масса, кг, не более - ZANGER Digi-Height 450, ZANGER Digi-Height PLUS 450 |
28 |
|
- ZANGER Digi-Height 700, ZANGER Digi-Height PLUS 700 |
30 |
|
- ZANGER Digi-Height 1000, ZANGER Digi-Height PLUS 1000 |
32 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 10 до 80 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 209 до 231 |
|
- частота, Гц |
от 48 до 52 |
Комплект поставки
|
Наименование |
Обозначение |
Количество |
|
Высотомер ZANGER Digi-Height |
- |
1 шт. |
|
Установочная мера |
- |
1 шт. |
|
Стандартный измерительный щуп |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
| Zanger Digi-Height: Описание типа 92614-24 | Скачать |
