Термометры сопротивления платиновые эталонные высокотемпературные ВТС

Номер в ГРСИ РФ: 10008-99
Категория: Термометры
Производитель / заявитель: ГУП РФ "Владимирский завод "Эталон", г.Владимир
Скачать
10008-99: Описание типа СИ Скачать 123.4 КБ
Заказать
Поставщик: ТеплоПрибор.рф
Термометры сопротивления платиновые эталонные высокотемпературные ВТС поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для поверки эталонных и рабочих средств измерения температуры, а также для точных измерений температуры в диапазоне 419,527...1084,62 °С.

Информация по Госреестру

Основные данные
Номер по Госреестру 10008-99
Наименование Термометры сопротивления платиновые эталонные высокотемпературные
Модель ВТС
Технические условия на выпуск ТУ 50.507-86
Класс СИ 32.02
Год регистрации 2009
Страна-производитель  Россия
Примечание 24.12.2014 продлен срок свидетельства
Центр сертификации СИ
Наименование центра Владимирский ЦСМ
Адрес центра 600022, г.Владимир, ул.Ново-Ямская, 73
Руководитель центра Барашков Геннадий Иванович
Телефон (8*092*22) 4-23-37
Информация о сертификате
Срок действия сертификата 24.12.2019
Номер сертификата 7164/1
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 2100 п. 50 от 24.12.201411 от 20.11.09 п.115
Производитель / Заявитель

ООО "Владимирский завод "Эталон", г.Владимир

 Россия

600036, ул.Верхняя Дуброва, 40. Тел. (4922) 24-88-46, факс 24-14-14

Поверка

Методика поверки / информация о поверке ГОСТ Р 8.571-98
Межповерочный интервал / Периодичность поверки 2 года
Зарегистрировано поверок 53
Найдено поверителей 7
Успешных поверок (СИ пригодно) 53 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 07.04.2024

Поверители

Скачать

10008-99: Описание типа СИ Скачать 123.4 КБ

Описание типа

Назначение

Термометры сопротивления платиновые эталонные высокотемпературные ВТС предназначены для точных измерений температуры, а также поверки средств измерений температуры в качестве рабочих эталонов 1-го и 2-го разряда по ГОСТ 8.558-2009 в диапазоне от 419,527 до 1084,62°С.

Описание

Принцип действия термометров основан на свойстве платины изменять свое электрическое сопротивление с изменением температуры.

Основной частью термометра является чувствительный элемент, выполненный в виде спирали из платиновой проволоки, уложенной в пазы геликоидального кварцевого каркаса, к концам платиновой спирали приварены по два вывода из платиновой проволоки, помещенные в кварцевые капилляры. По длине выводов установлены экранные шайбы из кварца. Чувствительный элемент вместе с выводами заключен в герметизированную кварцевую пробирку, заполненную чистым сухим воздухом. Кварцевая пробирка заканчивается металлической головкой, в которой закреплены подводящие провода.

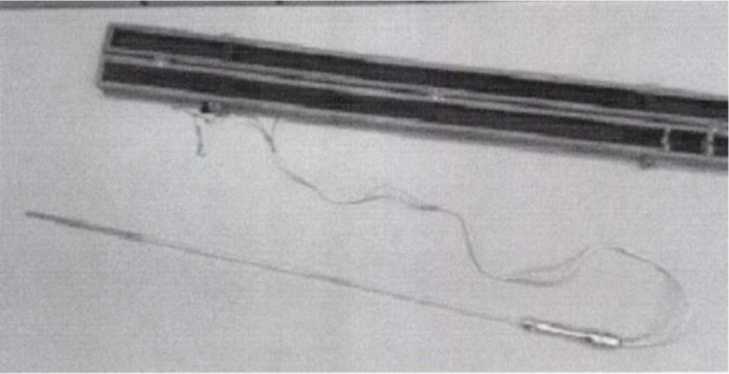

Рисунок 1. Термометр сопротивления платиновый эталонный ВТС

Технические характеристики

Наименование характеристики

Значение характеристики

Диапазон измеряемых температур, °C

от 419,527 до 1084.62

Номинальное сопротивление термометра при 0 °C. Ом

0.60 ±0.01

Разряд термометра

1-й

2-й

Наименование характеристики

Значение характеристики

Относительное сопротивление термометра при температуре плавления галлия, W(Ga), не менее

1.

1180

7

1, 1179

5

Доверительная погрешность термометра при доверительной вероятности 0,95 ,не более, °C Тройная точка воды Точка затвердевания цинка Точка затвердевания меди

0,005 0.05 0,10

0,01

0.07

0.15

Длина погружаемой части, мм

555±5

Внешний диаметр охранной трубки, не более, мм

7,3

Материал погружаемой части, не более, мм

газонаплавленное прозрачное кварцевое стекло

Масса, не более, кг

0,12

Вероятность безотказной работы за 1000 ч или 50 циклов охлаждения-нагрев от 20±5°С до максимальной температуры при      доверительной вероятности Р=0,8, не менее

0,94

Условия эксплуатации:

-температура окружающего воздуха. °C

-относительная влажность воздуха, %

-атмосферное давление, кПа

20±2,5

60±15

101.3±4

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию типографским способом.

Комплектность

Таблица 2

№ пп

Наименование и шифр

Обозначение

Кол-во

Примечание

1

термометр сопротивления платиновый эталонный высокотемпературный ВТС

1 шт.

2

Паспорт

Х(112.821.016ПС

1 экз.

3

Руководство по эксплуатации.

Xd2.821.016 РЭ

1 экз.

4

Футляр

Xd6.875.122

1 шт.

5

Свидетельство о поверке

1 экз.

Поверка

Осуществляется в соответствии с ГОСТ Р 8.571-98 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разряда. Методика поверки».

Средства измерений и оборудование, необходимое для поверки: комплекс аппаратуры рабочего эталона единицы температуры в диапазоне температур 419,527 0°С до 1084.62 °C.

Сведения о методах измерений

Отсутствуют

Нормативные документы

1. ГОСТ Р 8.571-98. ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки.

2. ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.

3. ГОСТ Р 51233-98 Термометры сопротивления платиновые эталонные 1 и 2 разрядов. Общие технические требования

4. Технические условия ТУ 50. 507-86 Термометры сопротивления платиновые эталонные высокотемпературные ВТС. Технические условия.

Рекомендации к применению

- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- оказание услуг по обеспечению единства измерений.
