Психрометры аспирационные МВ-4-2М, М-34-М
| Номер в ГРСИ РФ: | 10069-11 |
|---|---|
| Производитель / заявитель: | ОАО "Сафоновский завод "Гидрометприбор", г.Сафоново |
Для измерения температуры воздуха и температуры смоченного термометра с целью последующего определения влажности воздуха по психометрическим таблицам. Измеренные значения температуры воздуха и температуры смоченного термометра позволяют определить относительную влажность воздуха в диапазоне 0...100 % при температуре -10...50°С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 10069-11 |
| Наименование | Психрометры аспирационные |
| Модель | МВ-4-2М, М-34-М |
| Технические условия на выпуск | ТУ 52.07-(ГРПИ.405132.001)-92 |
| Класс СИ | 31.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | Взамен № 10069-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФГУ "Смоленский ЦСМ" |
| Адрес центра | 214014, г.Смоленск, ул.Нахимсона, 10 |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | 07.07.2016 |
| Номер сертификата | 43120 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 3216 от 07.07.11 п.03 |
Производитель / Заявитель
ОАО "Сафоновский завод "Гидрометприбор", г.Сафоново
Россия
215500, Смоленская обл., ул.Ленинградская, 18. Тел. (48142) 4-15-47, факс 22-975, E-mail: meteoGMP@sci.smolensk.ru
Поверка
| Методика поверки / информация о поверке | МП 10069-11 |
| Межповерочный интервал / Периодичность поверки | 3 года |
| Зарегистрировано поверок | 4294 |
| Найдено поверителей | 78 |
| Успешных поверок (СИ пригодно) | 4109 (96%) |
| Неуспешных поверок (СИ непригодно) | 185 (4%) |
| Актуальность информации | 23.08.2023 |
Поверители
Скачать
| 10069-11: Описание типа СИ | Скачать | 538.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Психрометры аспирационные МВ-4-2М, М-34-М предназначены для измерений температуры воздуха и температуры смоченного термометра с целью последующего определения влажности воздуха по психрометрическим таблицам.
Описание
Принцип действия основан на зависимости показаний сухого и смоченного термометров (психрометрическая разность) от влажности окружающего воздуха.
Сухой термометр показывает температуру воздуха. С поверхности резервуара смоченного термометра вода испаряется. Испарение воды сопровождается понижением температуры. Смоченный термометр будет показывать более низкую температуру.
Психрометры состоят из двух одинаковых ртутных термометров ТМ6 по ГОСТ 112-78, с ценой деления 0,2 °С резервуары которых помещены в металлические трубки защиты. Эти трубки соединены с воздухопроводными трубками, на верхнем конце которых укреплен аспирационный блок с крыльчаткой, предназначенной для прогона воздуха через трубки с целью сделать более интенсивным испарение воды смоченного термометра.
Психрометры аспирационные изготавливается двух типов:
- психрометры аспирационные с механическим заводом МВ-4-2М.
- психрометры аспирационные с электромотором М-34-М.

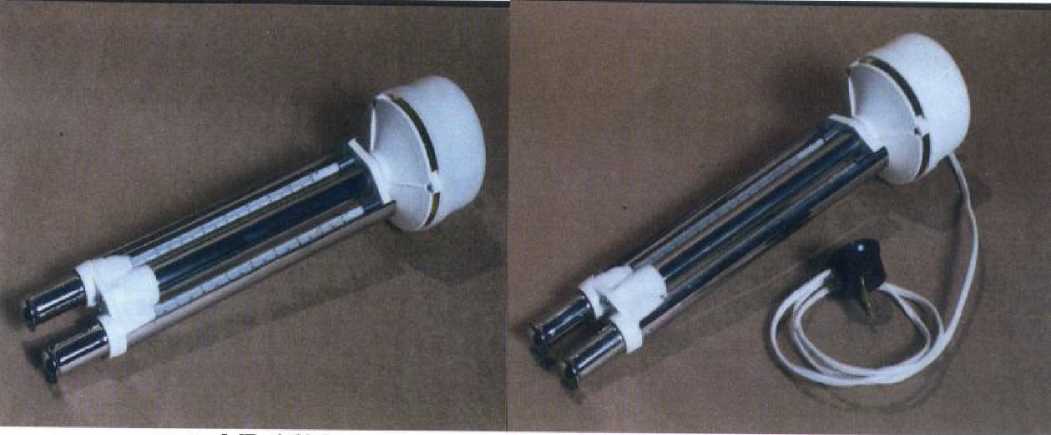

Внешний вид психрометров аспирационных МВ-4-2М приведён на рисунке 1.
Внешний вид психрометров аспирационных М-34-М приведён на рисунке 2.
Рисунок 1 - МВ-4-2М
Рисунок 2 - М-34-М
Технические характеристики
Метрологические и технические характеристики психрометров аспирационных МВ-4-2М, М-34-М приведены в таблице 1.
Таблица 1
|
Диапазон измерений температуры воздуха, °С |
от - 25 до + 50 |
|
Пределы допускаемой погрешности термометров после введения поправок, °С, не более |
± 0,1 |
|
Скорости аспирации психрометров, м/с, не менее МВ-4-2М на четвертой минуте М-34-М |
2,0 2,0 |
|
Изменение скорости аспирации между четвертой и шестой минутами для психрометров МВ-4-2М, м/с, не более |
0,6 |
|
Время раскручивания пружины заводного механизма психрометров МВ-4-2М при полном заводе, мин, не менее |
8 |
|
Напряжение питания переменного тока частотой 50 ± 1 Гц психрометров М-34-М, В |
220 /32 |
|
Мощность потребления психрометров М-34-М, В А, не более |
30 |
|
Габаритные размеры, мм, не более МВ-4-2М М-34-М |
диаметр 105, длина 420 диаметр 105, длина 400 |
|
Масса, кг, не более МВ-4-2М М-34-М |
1,2 1,3 |
|
Условия эксплуатации при измерении температуры: - температура окружающего воздуха, °С: - при измерении скорости аспирации относительная влажность, % |
от - 25 до + 50 от - 10 до + 50 95 при 25 °С |
|
Вероятность безотказной работы за 1500 циклов не менее |
0,9 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на фирменной планке, установленной на корпусе прибора согласно чертежу, методом тиснения или любым другим способом, обеспечивающим четкое изображение знака и на титульный лист паспорта в верхнем правом углу - оттиском штампа с изображением знака.
Комплектность
Комплект поставки средства измерений приведен в таблице 2.
Таблица 2
|
Наименование и условное обозначение |
Кол-во, шт | |
|
МВ-4-2М |
М-34-М | |
|
Психрометр аспирационный ГРПИ.405132.001 |
1 | |
|
Психрометр аспирационный ГРПИ.405132.001-01 |
1 | |
|
Защита ветровая Л88.634.135 |
1 |
1 |
|
Крюк для подвеса Л88.633.000 |
1 |
1 |
|
Футляр Л86.875.016 |
1 |
1 |
|
Пипетка Л87.359.000 |
2 |
2 |
|
Втулка Л88.223.010 |
2 |
2 |
|
Втулка ГРПИ.715141.007 |
2 |
2 |
|
Шайба Л88.946.009 |
2 |
2 |
|
Батист отбеленный 20*40 по ГОСТ 29298-92 |
25 |
25 |
|
Зажим с баллоном Л86.272.016 |
1 |
1 |
|
Наименование и условное обозначение |
Кол-во, шт | |
|
МВ-4-2М |
М-34-М | |
|
Паспорт ГРПИ.405132.001 ПС |
1 |
1 |
|
Паспорт «Термометр ТМ6» |
2 |
2 |
|
Методика поверки |
1 (по отдельному заказу) | |
Поверка
осуществляется по документу МП 10069-11 «Психрометры аспирационные. Методика
поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д. И. Менделеева» 05.06.1992 г.
Основные средства поверки:
- пневмоанемометр ПО-30, диапазон измерения скорости от 1,48 до 3,69 м/с, ПГ ± 0,1 м/с (номер в госреестре 11349-88)
- секундомер СоСпр-2а-2, диапазон от 0,2 с до 60 мин, ПГ ± 0,4 с за 60 с (номер в госреестре 2231-72)
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
изложены в технических условиях ТУ 52.07-(ГРПИ.405132.001)-92 «Психрометры аспирационные».
Нормативные документы
1 ГОСТ 8.547-2009 «ГСИ. Государственный пер вичный эталон и государственная поверочная схема для средств измерений относительной влажности газов».
2 Технические условия ТУ 52.07-(ГРПИ.405132.001)-92 «Психрометры
аспирационные».
3 Методика «Психрометры аспирационные. Методика поверки».
