Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051
| Номер в ГРСИ РФ: | 10077-85 |
|---|---|
| Производитель / заявитель: | Завод "Электроточприбор", г.Омск |
Для измерения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 10077-85 |
| Действует | по 20.12.2029 |
| Наименование | Приборы электроизмерительные лабораторные переносные аналоговые |
| Модель | М2042, М2044, М2051 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 33ff1d3a-47c8-cb5e-8e67-27c64a7e0611 |
| Год регистрации | 2008 |
| Общие данные | |
|---|---|
| Источник информации | 85-89г с.121, CD 2004г |
| Технические условия на выпуск | ГОСТ 8711-93 и ТУ 25-7514.106-86 |
| Класс СИ | 34.01.05 |
| Год регистрации | 2008 |
| Страна-производитель | Россия |
| Примечание | 13.02.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Омского ЦСМ |
| Адрес центра | 644116, г.Омск, ул.24-я Северная, 117А |
| Руководитель центра | Федосенко Владимир Павлович |
| Телефон | (8*381*2) 21-62-31, 21-57-19 |
| Факс | 29-04-07 |
| Информация о сертификате | |
| Срок действия сертификата | 13.02.2019 |
| Номер сертификата | 16818 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 135 п. 18 от 13.02.201414д от 25.12.08 п.40201 от 27.01.04 п.116 |
Производитель / Заявитель
Акционерное общество «Производственное объединение «Электроточприбор» (АО «ПО «ЭТП»), г. Омск
Россия
644010, ул.Учебная, 199Б. тел/факс 31-02-79, тел. (3812) 31-74-47, (644042, пр.Маркса, 18, факс 39-63-60), Тел. 39-63-07, Факс 31-45-69, http://etpribor.ru, E-mail: po_etp@mail.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.497-83 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
52336
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49468 (95%) |
| Неуспешных поверок (СИ непригодно) | 2868 (5 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
10077-85: Описание типа
2024-10077-85-2.pdf
|
Скачать | 512.5 КБ | |
|
10077-85: Методика поверки
2024-mp10077-85.pdf
|
Скачать | 67.9 КБ |
Описание типа
Назначение
Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051 (далее - приборы) предназначены для измерения постоянных напряжений и силы тока.
Описание
Приборы магнитоэлектрической системы с подвижной частью, укрепленной на растяжках, многодиапазонные со стрелочным указателем и равномерной шкалой с антипараллаксным устройством. Приборы оформлены в пластмассовом корпусе. На лицевой стороне помещены переключатель диапазонов измерений, переключатель кратности, зажимы для включения приборов и измерительную схему, корректор для установки указателя на нулевую отметку шкалы.
Приборы имеют три модификации: микроамперметр М2042, вольтамперметр М2044, М2051.
Внешний вид приборов представлен на рисунке 1, схема пломбирования - на рисунке 2.

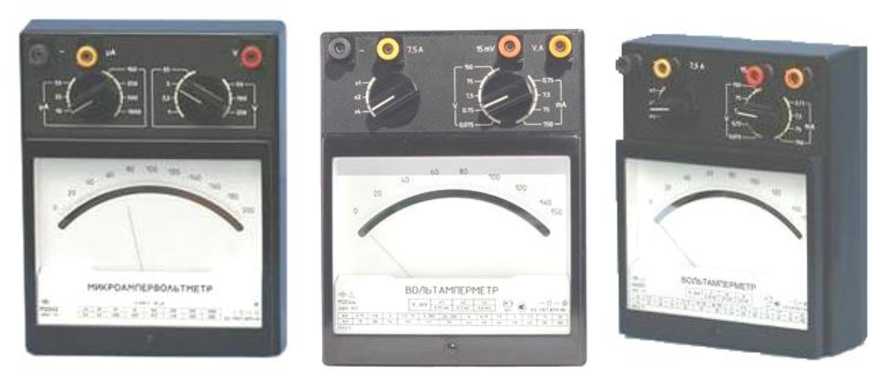

Р и с у н о к 1 - Внешний вид приборов (слева направо: М2042; М2044; М2051)

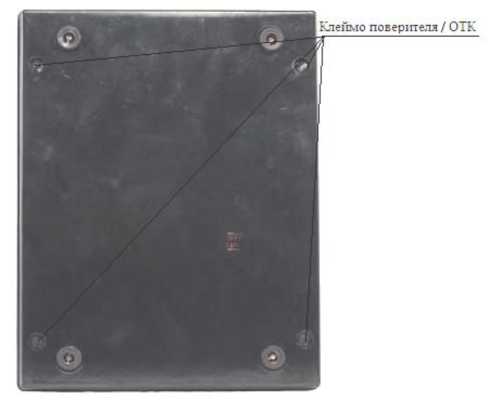

Рисунок 2 - Схема пломбирования
Технические характеристики
Основные метрологические и технические характеристики приборов приведены в таблице 1.
Т а б л и ц а 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение характеристики | ||
|
М2042 |
М2044 |
М2051 | |
|
Диапазон измерений: - силы тока |
от 10 до 1000 мкА |
от 0,75 мА до 30 А |
от 0,75 мА до 30 А |
|
- напряжения |
от 1 до 250 В |
от 15 мВ до 600 В |
от 15 мВ до 600 В |
|
Ток полного отклонения |
0,01 мА |
0,15; 0,30; 0,60 мА |
0,15; 0,30; 0,60 мА |
|
Класс точности |
0,2 |
0,2 |
0,5 |
|
Пределы допускаемой основной приведенной погрешности |
±0,2 % |
±0,2 % |
±0,5 % |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной: - изменением положения приборов от нормального положения в любом направлении на 5° |
±0,10 % |
±0,10 % |
±0,25 % |
|
- изменением температуры окружающего воздуха от нормальной до любой температуры в пределах, установленных рабочими условиями, на каждые 10 °С |
±0,20 % |
±0,20 % |
±0,40 % |
|
- влиянием внешнего постоянного равномерного магнитного поля с индукцией 0,4 мТл при самом неблагоприятном направлении |
±0,30 % |
±0,30 % |
±0,30 % |
Продолжение таблицы 1
|
Наименование |
Значение характеристики | ||
|
характеристики |
М2042 |
М2044 |
М2051 |
|
Время установления показаний, сек, не более, в диапазоне измерений: - от 0 до 10 мкА - от 0 до 15 мВ - остальные диапазоны |
6 — 4 |
— 6 4 |
— 6 4 |
Габаритные размеры, мм, не более
243x200x100
3
10
32500
от 10 до 35 до 80
Масса, кг, не более
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
Условия эксплуатации:
- диапазон рабочих температур, 0С
- относительная влажность воздуха при температуре 30 0С, %
Знак утверждения типа
наносится на щиток прибора методом переноса, а также на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки прибора входят:
- прибор 1 шт.
- провод калиброванный 2 шт. (для модификаций М2044, М2051)
- руководство по эксплуатации 1 шт.
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа прибора» документа 3ПБ.379.061 РЭ «Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051.
Руководство по эксплуатации».
Нормативные документы
ГОСТ 8711-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;
ГОСТ 30012.1-2002 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей»;
ГОСТ 30012.9-93 «Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТУ 25-7514.106-86 «Приборы электроизмерительные лабораторные переносные аналоговые М2042, М2044, М2051. Технические условия».
