Блоки детектирования БДМГ-08Р

Назначение

Блоки детектирования БДМГ-08Р (БДМГ-08Р-03, БДМГ-08Р-04, БДМГ-08Р-05) предназначены для измерения мощности полевой поглощенной дозы гамма-излучения и применяются в составе измерительных каналов аппаратуры контроля радиационной безопасности на ядерных и радиационно опасных объектах.

Описание

Принцип действия блоков детектирования БДМГ-08Р (далее - БД) основан на преобразовании мощности дозы гамма-излучения в последовательность статистически распределенных электрических импульсов, средняя частота которых пропорциональна мощности дозы.

Конструктивно БД представляют собой цилиндрический кожух из алюминиевого сплава (БДМГ-08Р-03) или нержавеющей стали (БДМГ-08Р-04 и БДМГ-08Р-05), внутри которого размещен каркас. На каркасе установлены детектор ионизирующего излучения (газоразрядный счетчик) в компенсирующем экране, узел включения счетчика, узел высоковольтный, устройство проверки работоспособности (бленкер).

Импульсы напряжения со счетчика поступают на узел включения счетчика, где происходит их формирование по амплитуде и длительности, а также усиление для обеспечения возможности передачи по кабелю.

Питание счетчика осуществляется от узла высоковольтного, который вырабатывает напряжение +400 В для счетчиков СИ-22Г и СБМ-21 или +550 В для счетчика СИ-38Г.

Бленкер представляет собой электромагнитное устройство, на роторе которого закреплен источник бета-излучения, изолированный от счетчика экраном. Под действием управляющего сигнала происходит поворот ротора так, что источник перемещается под окна в экране, через которые излучение воздействует на детектор.

По приращению средней частоты импульсов на выходе при включении бленкера можно судить о работоспособности БД.

На внешней поверхности блоков нанесены риски, соответствующие геометрическому центру детектора.

Конструкция корпуса обеспечивает пыле- и влагозащиту БД.

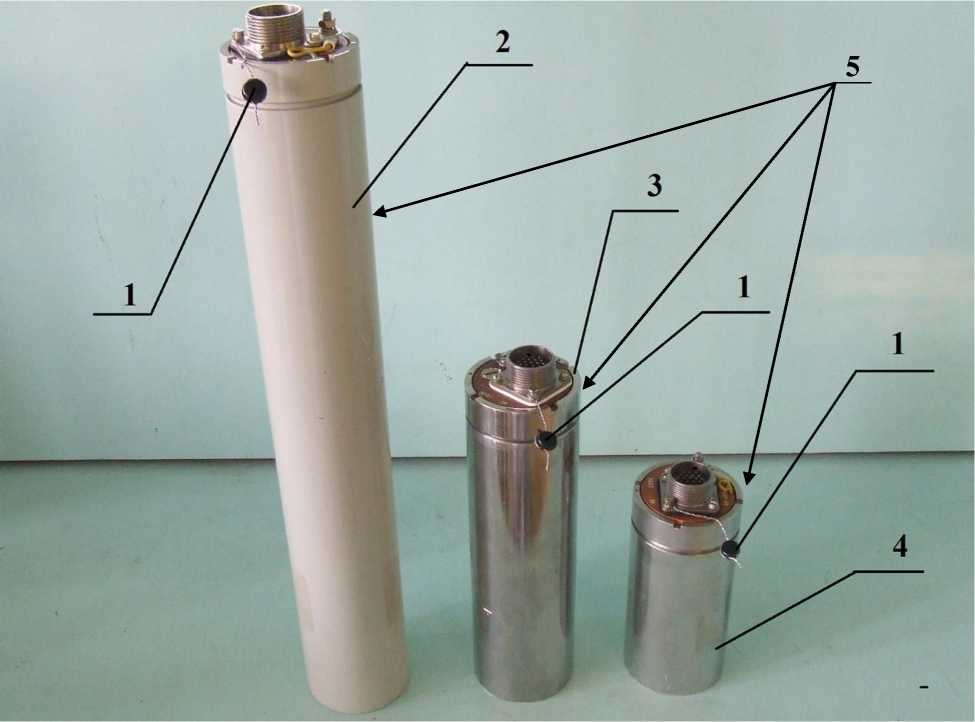

Общий вид БД и расположение мест для нанесения оттисков клейм поверителя показаны на рисунке 1.

1 - Пломбы с оттиском клейма поверителя

2 - БДМГ-08Р-03

3 - БДМГ-08Р-05

4 - БДМГ-08Р-04

5 - Место нанесения заводского номера и знака утверждения типа (сзади)

Рисунок 1 - Общий вид БД

Заводской номер наносится методом сублимационной печати на металлическую табличку, наклеиваемую на боковую часть корпуса блоков детектирования БД. Формат нанесения заводского номера цифровой.

Нанесение знака поверки на средство измерений не предусмотрено.

Технические характеристики

Диапазон измерения, Гр^ч"1:

- БДМГ-08Р-03.................................................................................................от 1-10-7 - до 1-10-4

- БДМГ-08Р-04.................................................................................................от 5-10-6 - до Ы0"2

- БДМБ-03Р-05.........................................................................от 540"3 - до 1-10

Чувствительность, с-1Тр-1-ч:

по радионуклиду Cs-137: -БДМГ-08Р-03.............................................................................(0,61 - 1,07)-107

- БДМГ-08Р-04.............................................................................(0,15 - 0,27) •I 06

- БДМГ-08Р-05......................................................................................................(0,69 - 1,31) 103

по радионуклиду Со-60:

- БДМГ-08Р-03.............................................................................(0,75 - 1,45)-107

- БДМГ-08Р-04.............................................................................(0,15 - 0,36>106

- БДМГ-08Р-05.....................................................................................................(0,71 - 1,44) 103

Уровень собственного фона, с-1, не более:

- БДМГ-08Р-03

- БДМГ-08Р-04

- БДМГ-08Р-05

Пределы допускаемой основной относительной погрешности преобразования блоков БДМГ-08Р, %

Пределы дополнительных погрешностей:

- при изменении температуры окружающей среды от -50оС до +60оС на каждые 10 оС изменения температуры, %

- при повышенной влажности воздуха до 98 % при температуре +35 оС, %

- при изменении напряжения питания +12 В в пределах от 11,6 до 12,4 В, %

- при воздействии вибрации с амплитудой смещения 1 мм при частоте от 5 до 20 Гц, % ... ±5

Ток потребления БД по цепи +12 В, мА, не более

Параметры выходных сигналов БД:

- полярность ........................................................................................................... положительная

- амплитуда, В, не менее

- длительность, мкс ..................................................................................................... от 2,0 до 3,5

Наработка на отказ, ч, не менее

Назначенный срок службы до ремонта, лет

Габаритные размеры, мм, не более:

- БДМГ-08Р-03..................................................................................................................0 66x430

- БДМГ-08Р-04..................................................................................................................0 66x160

- БДМГ-08Р-05..................................................................................................................0 66x240

Масса, кг, не более:

- БДМГ-08Р-03

- БДМГ-08Р-04

- БДМГ-08Р-05

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации ЖШ2.328.655-03 РЭ типографским способом.

Комплектность

В комплект поставки БДМГ-08Р входят:

- блок детектирования, шт

- комплект монтажных частей, шт

- комплект ЗИП, шт

- паспорт, шт

- руководство по эксплуатации, шт

Сведения о методах измерений

приведены в разделе 2 «Использование блока по назначению» документа ЖШ2.328.655-03 РЭ «Блок

детектирования БДМГ-08Р. Руководство по эксплуатации».

Нормативные документы

1. Блоки детектирования   БДМГ-08Р.   Технические условия ТУ 95 1488-86

(ЖШ2.328.655 ТУ).

2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия» - в части номенклатуры параметров и методов их проверки.

3. ГОСТ 27452-87 «Аппаратура контроля радиационной безопасности на атомных станциях. Общие технические требования» - в части стойкости и прочности при внешних воздействиях и методов испытаний.
