Автоколлиматоры АКТ
| Номер в ГРСИ РФ: | 10713-05 |
|---|---|
| Категория: | Автоколлиматоры |
| Производитель / заявитель: | ОАО "Швабе - Оборона и Защита", г.Новосибирск |
Для визуального определения взаимного углового расположения осей и плоскостей изделий в пространстве; могут быть использованы в качестве зрительной трубы для контроля оптических систем. АКТ-60 может быть использован в качестве диоптрийной трубки, а в сочетании с дополнительным объективом используется как микроскоп с увеличением 27х в лабораториях и цехах машиностроительных заводов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 10713-05 |
| Наименование | Автоколлиматоры |
| Модель | АКТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 480a57d7-2152-a487-0fee-30accec880a7 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3-3.2271-90 |
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 25.06.2014 Изменения в названии организации |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ СНИИМ |
| Адрес центра | 630004, г.Новосибирск, пр.Димитрова, 4 |
| Руководитель центра | Черепанов Виктор Яковлевич |
| Телефон | (8*383*2) 10-08-14 |
| Факс | 10-13-60 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2015 |
| Номер сертификата | 43126 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 995 п. 01 от 25.06.2014Приказ 3317 от 11.07.11 п.30 |
Производитель / Заявитель
Акционерное общество «Новосибирский приборостроительный завод» (АО «НПЗ»), г. Новосибирск-49 (срок свидетельства: 27.04.2030); АО "Швабе - Оборона и Защита", г.Новосибирск (срок свидетельства: 04.06.2020); ОАО "ПО "Новосибирский приборостроительный завод", г.Новосибирск, ФГУП "ПО "Новосибирский приборостроительный завод", г.Новосибирск (срок свидетельства: 01.04.2015).
Россия
630049, уд.Д.Ковальчук, 179/2, тел. (8-383) 226-27-89, факс 220-97-06, www.npz.sol.ru, www.npzoptics.ru, E-mail: npzkanc@npz.spektr.siberia.net
Поверка
| Методика поверки / информация о поверке | РД 50-434-83 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 398 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
10713-05: Описание типа
2020-10713-05.pdf
|
Скачать | 207.7 КБ | |
|
10713-05: Методика поверки
2022-mp10713-05.pdf
|
Скачать | 66.4 КБ |
Описание типа
Назначение
Автоколлиматор АКТ предназначен для визуального определения взаимного углового расположения осей и плоскостей изделия в пространстве.
Описание
Принцип действия заключается в измерении смещения автоколлимационной марки.
Плоское зеркало устанавливается на определенном расстоянии от автоколлиматора перпендикулярно его визирной оси.
Лучи света, выходящие из объектива параллельными пучками, отразившись от зеркала, вновь входят в объектив параллельными пучками и дают изображение автоколлимационной марки на шкале.
Если зеркало перемещается параллельно своему первоначальному положению, смещения изображения марки не происходит. При повороте зеркала на угол а отражённые от него лучи поворачиваются на двойной угол 2а , и изображение автоколлимационной марки в плоскости шкалы меняет своё положение на угол а . Измерение смещения автоколлимационного изображения проводится визуально по шкале.
Пучок лучей от источника света, пройдя конденсор, освещает автоколлимационную марку, попадает на призму-куб, склеенную из двух прямоугольных призм. Затем пучок лучей попадает в объектив.
Автоколлимационная марка расположена в фокальной плоскости объектива, поэтому лучи выходят из объектива параллельным пучком. Отразившись от зеркальной поверхности (от плоскости зеркала) и повторно пройдя объектив и призму-куб, лучи попадают на шкалу и окуляр.
Автоколлиматоры изготавливаются двух модификаций: АКТ-15, АКТ-60. Устройство и принцип работы автоколлиматоров АКТ-15, АКТ-60 существенного различия не имеют.
Конструктивно автоколлиматоры состоят из следующих основных частей: трубы с объективом; призмы; осветителя; окуляра.
Программный продукт, используемый для получения результатов измерений, отсутствует.
Для защиты автоколлиматора от несанкционированного доступа производится пломбировка одного винта на окулярном узле, идентификационная наклейка размещается на боковой стороне корпуса, справа.

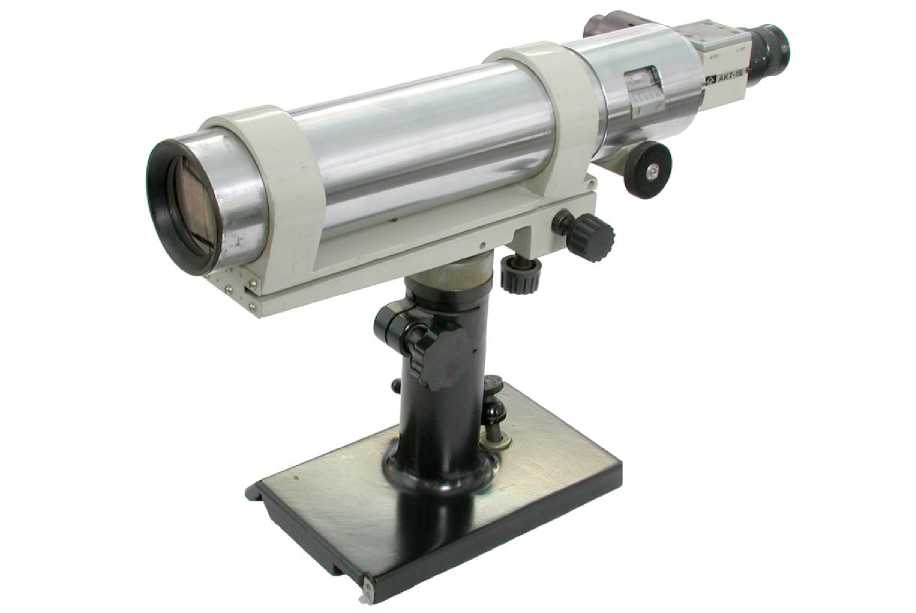

Рисунок 1 - Автоколлиматор АКТ-15

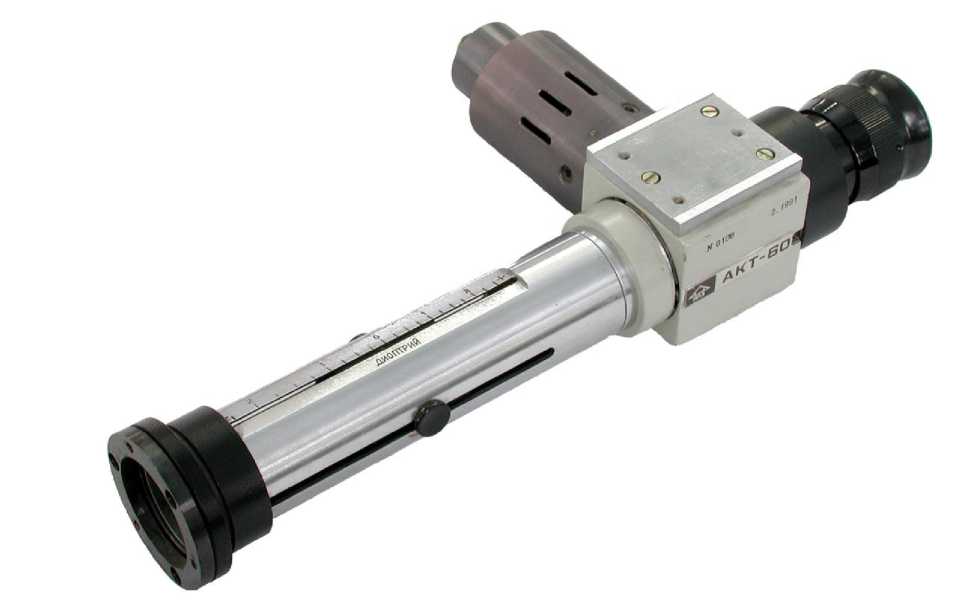

Рисунок 2 - Автоколлиматор АКТ- 60
Метрологические и технические характеристики приведены в таблице 1.
Т а б л и ц а 1
|
Наименование показателя |
Автоколлиматор | |
|
АКТ-15 |
АКТ-60 | |
|
Диапазон измерений: | ||
|
при расстоянии от объектива до зеркала, ...', не менее: | ||
|
- до 0,05 м |
± 25 |
± 60 |
|
- до 0,7 м |
± 25 |
± 22 |
|
- до 2 м |
± 20 |
± 5 |
|
при максимальном рабочем расстоянии, ... ', не менее |
± 1,8 |
± 2 |
|
Пределы допускаемой абсолютной погрешности на всем пределе измерений, ...": | ||
|
- при однокоординатных измерениях |
± 10 |
± 45 |
|
- при двухкоординатных измерениях |
± 15 |
± 60 |
|
Цена деления автоколлимационной сетки, ... " |
15 |
60 |
|
Видимое увеличение автоколлиматора, крат |
23 |
5,6 |
|
У гловое поле оптической системы в пространстве предметов |
1о40' |
70 |
|
Диаметр входного зрачка, мм |
50 |
20 |
|
Предел регулирования визирной оси: | ||
|
- в горизонтальной плоскости, ...°, не менее |
2 |
- |
|
- в вертикальной плоскости, ... ', не менее |
40 |
- |
|
Видимая длина делений сетки, мм, не менее |
0,8 | |
|
Диапазон фокусировки, не менее: | ||
|
- окулярной части, мм, |
50 |
- |
|
- объектива, дптр |
- |
± 2,5 |
|
Максимальное рабочее расстояние от объектива до зеркала, м |
25 |
5 |
|
Электропитание от сети переменного тока: | ||
|
- напряжение, В |
(220:32) | |
|
- частота, Гц |
50 ± 1 | |
|
Г абаритные размеры, мм, не более |
450x70x130 |
240x120x42 |
|
Масса, кг, не более |
4,1 |
0,63 |
|
Условия эксплуатации по гр. В1 ГОСТ Р 52931 со следующими уточнениями: | ||
|
- температура окружающего воздуха, °С |
(20 ± 3) | |
|
- верхний предел относительной влажности при 20°С, % |
80 | |
|
Установленный срок службы, лет, не менее |
6 | |
Знак утверждения типа
наносят на шильдик на основании прибора фотохимическим методом, на титульный лист паспорта типографским способом.
КомплектностьКомплектность
Т а б л и ц а 2
|
Обозначение |
Наименование |
Количество |
Примечание | |
|
АКТ-15 |
АКТ-60 | |||
|
АЛ5.087.038-02 |
Блок питания |
1 |
1 | |
|
АЛ6.272.124 |
Зажим |
- |
1 | |
|
АЛ5.950.901 |
Зеркало |
1* |
- | |
|
АЛ5.950.834 |
Зеркало |
1 | ||
|
АЛ5.950.106-05 |
Зеркало |
1 | ||
|
АЛ5.927.008-02 |
Насадка с диагональным зеркалом |
1 |
- | |
|
АЛ5.950.822 |
Зеркало |
- |
1 | |
|
АЛ5.950.823-01 |
Зеркало |
- |
1 | |
|
АЛ5.923.578 |
Линза |
- |
1 | |
|
-01 |
Линза |
- |
1 | |
|
-02 |
Линза |
- |
1 | |
|
-03 |
Линза |
- |
1 | |
|
-04 |
Линза |
- |
1 | |
|
-05 |
Линза |
- |
1 | |
|
-06 |
Линза |
- |
1 | |
|
-07 |
Линза |
- |
1 | |
|
-08 |
Линза |
- |
1 | |
|
-09 |
Линза |
- |
1 | |
|
АЛ5.918.018 |
Объектив |
- |
1 | |
|
АЛ6.120.603 |
Основание |
1 |
- | |
|
АЛ5.817.020-02 |
Уровень |
1 |
1 | |
|
АЛ5.935.810 |
Призма Ю |
1 |
1 | |
|
Запасные части | ||||
|
ОЮ0.480.003 ТУ |
Вставка плавкая ВП1-1-0,25А-250В |
4 |
4 | |
|
ТУ 16-535.765-78 |
Лампа ОП-4-4-1 |
6 |
6 | |
|
Инструмент и принадлежности | ||||
|
АЛ6.890.030-08 |
Отвертка |
1 |
1 | |
|
АЛ8.890.001-01 |
Салфетка |
1 |
1 | |
|
Эксплуатационная документация | ||||
|
АЛ2.766.790ПС |
Автоколлиматоры АКТ. Паспорт |
1 |
1 | |
|
* Т-Т По специальному заказу | ||||
Поверка
осуществляется по РД 50-434 - 83 МУ. Автоколлиматоры. Методы и средства поверки
Основные средства поверки и их основные метрологические характеристики:
• гири (набор) 1г. ..500 г ГОСТ 7328-2001, 4 класс;
• секундомер СоСпр 2б-2-000, класс точности 2;
• зрительная труба f = 1600 мм, погрешность ±0,1 мм;
• призма с углом 90 °, погрешность ± 15 ;
• угольник УП-1-100, класс точности 1;
• оптический линзовый компенсатор Ю-КППА, погрешность ±(0,15.. .0,6) .
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Результаты поверки удостоверяются свидетельством о поверке, и (или) записью в паспорте средства измерений, заверяемой подписью поверителя и знаком поверки.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ТУ 3-3.2271-90 «Автоколлиматоры АКТ. Технические условия»
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»
РД 50-434 - 83 «МУ. Автоколлиматоры. Методы и средства поверки»
