Секундомеры механические СОПпр и СОСпр

Назначение

Секундомеры механические типа СОПпр и СОСпр (далее - секундомеры) предназначены для измерения интервалов времени при спортивном, техническом и других видах хронометража.

Описание

Секундомер представляет собой механический прибор, состоящий из часового механизма и механизма управления отсчетом времени.

Часовой механизм со свободным анкерным спуском, колебательной системой типа «баланс -спираль» и пружинным двигателем.

Отсчет показаний стрелочный с одной или двумя концентрическими секундными шкалами и одной минутной шкалой. Возможны также вспомогательные шкалы, облегчающие работу с секундомером.

Управление отсчетом времени - ручное. По способу управления отсчетом секундомеры подразделяются на два вида:

СОПпр - простого действия с прерываемой работой часового механизма;

СОСпр - суммирующего действия с прерываемой работой часового механизма.

У секундомеров типа СОПпр пуск, остановка отсчета времени и возврат стрелок на нуль (сброс показаний) выполняется одной кнопкой.

У секундомеров типа СОСпр для сброса показаний имеется дополнительная кнопка.

Кнопка управления отсчетом выполняет также функцию заводной головки секундомера.

По точности измерений секундомеры подразделяются на секундомеры второго и третьего класса точности.

По степени защиты от внешних воздействий секундомеры выпускаются с противоударным устройством баланса и без противоударного устройства баланса.

Фотографии общего вида представлены на рисунке 1.

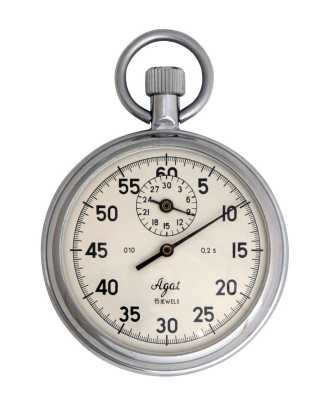

Секундомер механический типа СОПпр

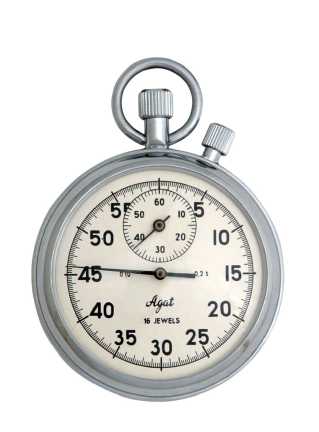

Секундомер механический типа СОСпр

Технические характеристики

Калибр механизма секундомера - 42 мм.

Срок энергетической автономности секундомеров:

второго класса точности - не менее 18 ч;

третьего класса точности:

при скачке секундной стрелки 0,2 с - не менее 17 ч;

при скачке секундной стрелки 0,1 с - не менее 8 ч.

Период подзаводки секундомеров при непрерывной работе:

при скачке секундной стрелки 0,2 с - не менее 8 ч;

при скачке секундной стрелки 0,1 с - не менее 4 ч.

Вид, емкость, цена делений шкал и скачок секундной стрелки секундомеров в соответствии со значениями таблицы 1.

Таблица 1

Допускаемая относительная погрешность секундомеров при температуре (20 ± 5) °С:

5 = ± (1,7-А / Т + В),

где A - значение скачка секундной стрелки, с;

B - составляющая относительной погрешности, определяемая отклонением частоты спускового регулятора от номинального значения, нормируемая в соответствии со значениями, указанными в таблице 2;

T - измеряемый интервал времени, с.

Таблица 2

Допускаемая основная погрешность на заданных интервалах времени указана в таблице 3.

Таблица 3

Диапазон рабочих температур - от минус 20 до плюс 40 °С.

Допускаемая относительная погрешность в диапазоне рабочих температур:

5 = ± 3- (1,7-А / Т + В)

Допускаемая погрешность на заданном интервале времени в диапазоне рабочих температур указана в таблице 4.

Таблица 4

Средняя наработка на отказ - не менее 50000 ч.

Срок службы - не менее 10 лет.

Масса секундомера - не более 0,2 кг.

Знак утверждения типа

наносится на титульном листе паспорта секундомера вверху слева над наименованием СИ типографским способом.

Комплектность

секундомер - 1 шт.;

футляр или индивидуальная коробка - 1 шт.;

паспорт - 1 экз.

Поверка

осуществляется в соответствии c документом АИЖ 2.813.001 МП «Секундомеры механические.

Методика поверки», утвержденным ГЦИ СИ ФГУ «Челябинский ЦСМ» от 30.03. 2011.

Основные средства поверки:

Часы электрические первичные показывающие ПЧК 3-2-РИ-Р24-Р-6-1, ПГ ±0,75 с\сут.

Сведения о методах измерений

«Секундомер механический. Паспорт».

Нормативные документы

1. ТУ 25-1894.003-90 «Секундомеры механические. Технические условия».

2. ГОСТ 8.129-99.ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
