Термометры технические жидкостные ТТЖ-М
| Номер в ГРСИ РФ: | 12490-12 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "Стеклоприбор", Украина, г.Червонозаводское |
Для измерений температур жидких и газообразных сред в диапазоне -50...600 °С в технических установках в различных отраслях промышленности, в том числе при хранении и переработке сахарной свеклы в агропромышленном комплексе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 12490-12 |
| Действует | по 26.03.2017 |
| Наименование | Термометры технические жидкостные |
| Модель | ТТЖ-М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0d10358a-bcb1-01eb-12a3-64492362902d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Примечание | Взамен № 12490-07 |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 26.03.2017 |
| Номер сертификата | 45910 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 175 от 26.03.12 п.18 |
Производитель / Заявитель
ПАО "Стеклоприбор", УКРАИНА, г.Червонозаводское
Украина
37240, Лохвицкий район Полтавской обл., ул.Червоноармейская, 18. Тел./факс (+38044) 581-1140, 581-1141, Тел./факс (05356) 371-00, E-mail: to@vikter.kiev.ua
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.279-78 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
58999
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 54326 (92%) |
| Неуспешных поверок (СИ непригодно) | 4673 (8 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
12490-12: Описание типа
2012-12490-12.pdf
|
Скачать | 95.3 КБ | |

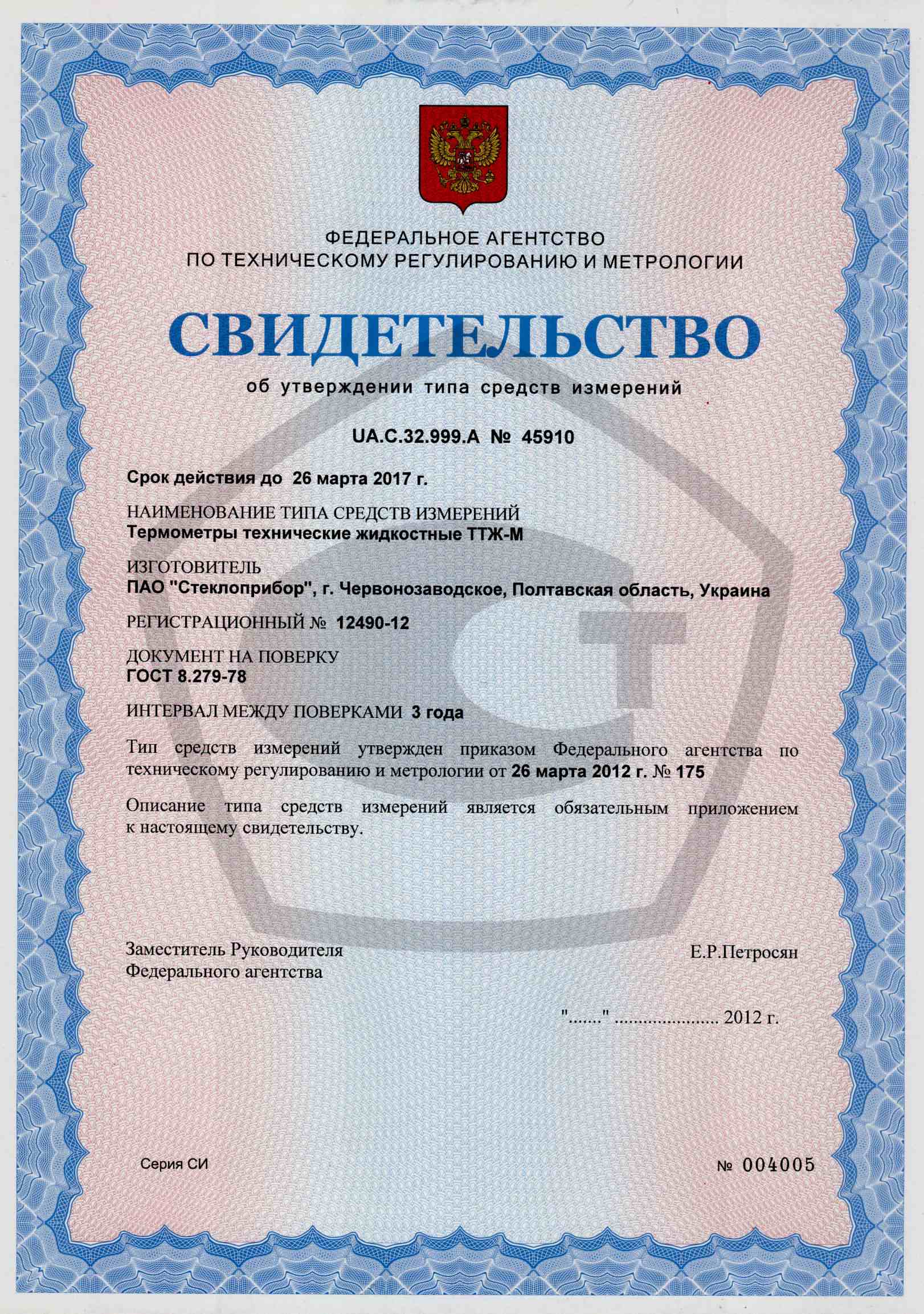

| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термометры технические жидкостные ТТЖ-М (далее - термометры) предназначены для измерения температуры жидкостей и газообразных сред в технических установках.
Описание
Термометры выполнены в виде капиллярной трубки с резервуаром, заполненным термометрической жидкостью и стеклянной цилиндрической оболочки с вмонтированной внутри шкалой, изготовленной из бумаги, стекла, полистирола или металла.
Термометры изготовлены из термически обработанного стекла.
В качестве термометрической жидкости используется толуол, метилкарбитол, керосин или ртуть Р1.
В зависимости от формы нижней части трубки, термометры подразделяются на: прямые (П) и угловые (У).
Исполнения и типоразмеры термометров отличаются конструкцией, видом термометрической жидкости, функциональным назначением, нормированными значениями диапазонов измерений, ценой деления шкалы и пределами допускаемой погрешности.

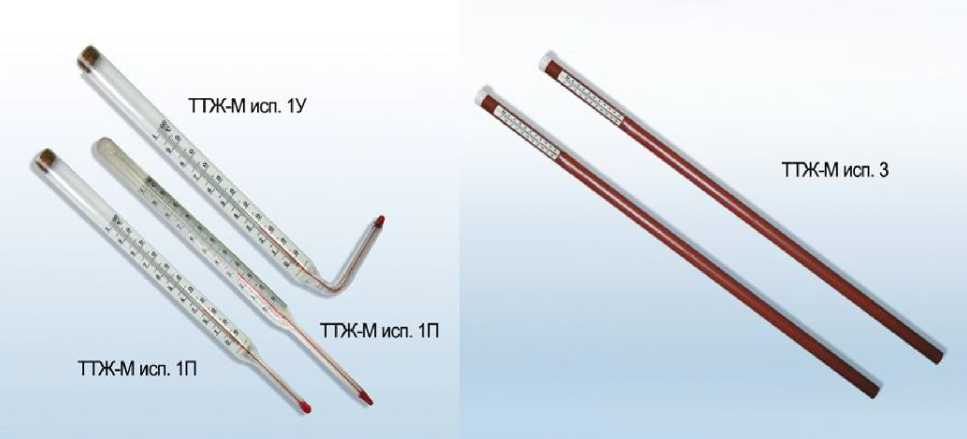

Фотографии общего вида
Технические характеристики
|
Обозначение исполнений |
Номер типоразмера |
Диапазон измерений, °С |
Цена деления шкалы, °С |
Длина верхней части, мм |
Длина нижней части, мм |
Функциональное применение | |
|
Тип П |
Тип У | ||||||
|
Исп. 1 |
1 |
От 0 до 50 |
0,5 1 |
160; 240 |
66-5 103-5 163-5 253-ю 403-ю 633-15* 1003-15* |
100-10 140-10 200-15 290-15 440-15 670-15* 1040-20* |
В промышленных установках |
|
2 |
От - 35 до 50 | ||||||
|
3 |
От - 50 до 50 | ||||||
|
4 |
От 0 до 100 | ||||||
|
5 |
От 0 до 150 |
1; 2 | |||||
|
6 |
От 0 до 200 |
2 |
240 | ||||
|
7 |
От 0 до 250 | ||||||
|
Исп. 2 |
- |
От 20 до 150 |
1 |
310 |
160-10 |
290-10 |
При производстве сахара |
|
Исп. 3 |
- |
От - 10 до 35 |
1 |
230 |
995-50 |
- |
При хранении сахарной свеклы в кагатах |
|
Исп. 4 |
- |
От 0 до 100 |
2 |
115 |
- |
65-5 |
В кипятильниках «Титан» |
|
Исп. 5 |
1 |
От - 35 до 50 |
0,5; 1 |
240-260 |
66-5 100-5 103-5 120-5 160-10 253-10 403-10 |
100-10 140-10 200-15 |
В промышленных установках |
|
2 |
От 0 до 60 |
0,5 |
227 | ||||
|
3 |
От 0 до 100 |
1 |
220-260 | ||||
|
4 |
От 0 до 160 |
0,5; 1; 2 | |||||
|
5 |
От 0 до 200 |
1; 2 | |||||
|
6 |
От 0 до 300 |
2; 5 | |||||
|
7 |
От 0 до 400 | ||||||
|
8 |
От 0 до 500 |
5; 10 | |||||
|
9 |
От 0 до 600 |
5; 10; 20 | |||||
|
Исп. 6 |
1 |
От 100 до 350 |
5 |
175 |
950-50 |
- | |
Примечание: *только для длины верхней части 240 мм
|
Диапазон измерений, °С |
Пределы допускаемой абсолютной погрешности при цене деления шкалы, °С | |||||
|
0,5 |
1 |
2 |
5 |
10 |
20 | |
|
От - 50 до - 38 |
(± 1) |
(± 2) |
- |
- |
- |
- |
|
Более - 38 до 0 |
± 1; (± 1) |
± 1; (± 1,5) |
- |
- |
- |
- |
|
Более 0 до 100 |
± 1; (± 1) |
± 1; (± 1) |
± 2; (± 2) |
± 5 |
± 5 |
± 10 |
|
Более 100 до 200 |
- |
± 2; (± 2) |
± 3; (± 4) |
± 5 |
± 5 |
± 10 |
|
Более 200 до 300 |
- |
- |
± 4; (± 5) |
± 5 |
± 5 |
± 10 |
|
Более 300 до 400 |
- |
- |
± 5 |
± 10 |
± 10 |
± 20 |
|
Более 400 до 500 |
- |
- |
- |
± 10 |
± 10 |
± 20 |
|
Более 500 до 600 |
- |
- |
- |
± 10 |
± 10 |
± 20 |
Примечание: Значение пределов допускаемой абсолютной погрешности в скобках приведены для смачивающей жидкости
Вероятность безотказной работы (Р) должна быть не менее 0,94 за 2000 час.
Знак утверждения типа
наносится на термометр и (или) в паспорт печатным способом.
Комплектность
-термометр технический жидкостной ТТЖ-М - 1 шт. (исполнение и типоразмер в соответствии с заказом);
- паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
Основные рабочие эталоны, необходимые для поверки термометров во время эксплуатации -термометры стеклянные лабораторные типа ТЛ-4, аттестованные в качестве эталонных 3-го разряда.
Сведения о методах измерений
изложены в паспорте на термометры технические жидкостные ТТЖ-М АКГ.2.822.054.ПС.
Нормативные документы
1 .ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний».
2 .ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
3 .ГОСТ 8.279-78 «ГСИ. Термометры стеклянные жидкостные рабочие. Методика поверки».
4 .ТУ 25-2022.0006-90 «Термометры технические жидкостные ТТЖ-М. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
