Спектрофотометры СФ-56
| Номер в ГРСИ РФ: | 12862-91 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | ООО "ЛОМО-Спектр", г.С.-Петербург |
Для измерений спектральных коэффициентов направленного пропускания жидких и твердых прозрачных веществ в диапазоне волн 190...1100 нм, для использования на промышленных предприятиях и в научно-исследовательских институтах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 12862-91 |
| Действует | по 16.11.2021 |
| Наименование | Спектрофотометры |
| Модель | СФ-56 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de234f76-6a34-14fd-9423-07f51cf79a06 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Источник информации | CD 2003г |
| Технические условия на выпуск | ТУ 3-3.2367-91 |
| Класс СИ | 37 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 01.11.2011 |
| Номер сертификата | 7030/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 12 от 19.10.06 п.16509 от 26.08.03 п.155 |
Производитель / Заявитель
ООО "ЛОМО-Спектр", г.С.-Петербург; ОАО "ЛОМО", г.С.-Петербург (срок свидетельства: 01.12.2004 г.)
Россия
194044, ул.Чугунная, 20
Поверка
| Методика поверки / информация о поверке | МИ 30.67.073-91 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2913
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2785 (96%) |
| Неуспешных поверок (СИ непригодно) | 128 (4 %) |
| Актуальность информации | 20.12.2025 |
Поверители
Скачать
|
12862-91: Описание типа
2016-12862-91.pdf
|
Скачать | 209 КБ | |
|
12862-91: Методика поверки
2022-mp12862-91.pdf
|
Скачать | 60.8 КБ |
Описание типа
Назначение
Спектрофотометры СФ-56 предназначены для измерения спектральных коэффициентов направленного пропускания жидких и твердых прозрачных веществ в спектральном диапазоне от 190 до 1100 нм.
Описание
Спектрофотометры СФ-56 (в дальнейшем - спектрофотометры) представляют собой лабораторные стационарные приборы.
Принцип действия спектрофотометра основан на измерении отношения двух световых потоков: прошедшего через исследуемый образец к потоку, прошедшему через образец сравнения.
Конструктивно спектрофотометр выполнен в виде двух блоков: спектрофотометр (оптический модуль) и блок питания. Оптическая схема спектрофотометра представляет собой двойной монохроматор, построенный по горизонтальной схеме с постоянным углом отклонения со сложением дисперсий. В качестве источников излучения для спектрофотометра используются дейтериевая лампа - для работы в области спектра от 190 до 340 нм и галогенная лампа - для работы в области спектра от 340 до 1100 нм. В качестве фотоприемника излучения используется фотодиод.
Управление спектрофотометром и обработка данных осуществляется с помощью программного обеспечения. Результаты измерений выводятся на монитор и печатающее устройство.
Внешний вид спектрофотометра и место наклейки знака поверки представлены на рисунке 1.
Рисунок 1 - Общий вид спектрофотометра

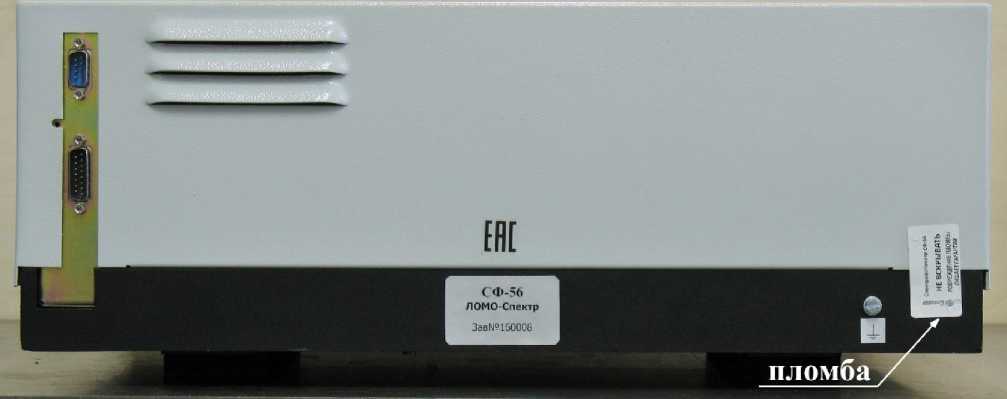

Элементы настройки измерительной части спектрофотометра конструктивно защищены от несанкционированного проникновения пломбой в виде наклейки, которая имеет разрушаемый слой, и при попытке несанкционированного вскрытия повреждается. Место пломбировки указано на рисунке 2.
Рисунок 2 - Схема пломбировки спектрофотометра
Программное обеспечение
Программное обеспечение СФ-56 предназначено для управления работой спектрофотометра и математической обработки данных.
Таблица 1 - Идентификационные данные ПО «СФ-56»
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
СФ-56 |
|
Цифровой идентификатор |
873FCC16250E7FC8FE5BD94A62245026 |
Уровень защиты ПО «СФ-56» от непреднамеренных и преднамеренных изменений соответствует уровню «ВЫСОКИЙ» по Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Спектральный диапазон, нм |
от 190 до 1100 |
|
Пределы допускаемой абсолютной погрешности спектрофотометра при измерении при измерении коэффициента направленного пропускания, % в спектральном диапазоне от 400 до 750 нм: | |
|
- для коэффициентов пропускания от 1 до 30 % |
±0,25 |
|
- для коэффициентов пропускания от 30 до 100 % |
±0,50 |
|
в остальном спектральном диапазоне: | |
|
- для коэффициентов пропускания от 1 до 100 % |
±1,00 |
|
Пределы допускаемой абсолютной погрешности при установке длин волн, нм |
±1,0 |
Продолжение таблицы 2
|
1 |
2 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении коэффициентов направленного пропускания, % |
0,1 |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности при установке длин волн, нм |
0,25 |
|
Уровень мешающего излучения при длине волны 220 нм, % |
0,05 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более |
480x430x200 |
|
Масса, кг, не более |
17 |
|
Полный срок службы при наработке не более 5000 ч, лет, не менее |
5 |
|
Потребляемая мощность, В А, не более |
500 |
|
Питание: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота, Гц |
50±1 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от 10 до 35 |
|
- относительная влажность, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на переднюю панель спектрофотометра путем наклеивания бирки, выполненной фотохимическим способом, и на титульном листе эксплуатационных документов типографским способом.
Комплектность
Таблица 4 - Комплект поставки спектрофотометра СФ-56
|
Наименование |
Количество |
|
Спектрофотометр в составе: - оптический модуль - блок питания |
1 1 |
|
Комплект запасных частей |
1 |
|
Комплект инструмента и принадлежностей |
1 |
|
Дискета с программным обеспечением |
1 |
|
В идеомонитор * |
1 |
|
Принтер* |
1 |
|
Контроллер* |
1 |
|
Руководство по эксплуатации |
1 |
|
Руководство пользователя |
1 |
|
Паспорт |
1 |
|
Примечание: - * поставляется по дополнительному заказу | |
Поверка
осуществляется по документу МИ 30.67.073-91 «Методические указания. Спектрофотометры
СФ-56. Методика поверки», утвержденному «ВНИИОФИ» в январе 1991 г.
Основные средства поверки:
- комплект нейтральных светофильтров КС-100 (101), ПГ±0,5%;
- комплект нейтральных светофильтров КС-102, ПГ±0,25%;
- ртутно-гелиевая лампа ДРГС-12 или стандартный образец ТАС-1.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
« Спектрофотометр СФ-56. Техническое описание и руководство по эксплуатации».
« Спектрофотометр СФ-56. Программное обеспечение. Руководство пользователя».
РД 52.24.488-2006 Массовая концентрация летучих фенолов в водах. Методика выполнения измерений экстракционно-фотометрическим методом после отгонки с паром.
ПНД Ф 14.1;2.159-2000 Количественный химический анализ вод. Методика выполнения измерений массовой концентрации сульфат-ионов в пробах природных и сточных вод.
ГОСТ Р (ИСО 18369-3:2006) ОПТИКА ОФТАЛЬМОЛОГИЧЕСКАЯ. ЛИНЗЫ КОНТАКТНЫЕ. Методы измерений. Раздел 10 Методы измерения (определения) спектрального коэффициента пропускания и светового коэффициента пропускания.
ГОСТ Р 51854-2001 Линзы очковые солнцезащитные. Технические требования. Методы испытаний. Раздел 5.1 Методы определения коэффициентов пропускания.
Нормативные документы
ГОСТ 8.557-2007 «ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн 0,2-50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн 0,2-20,0 мкм».
ТУ 3-3.2367-91 Спектрофотометр СФ-56. Технические условия.
