Барометры рабочие сетевые БРС-1
| Номер в ГРСИ РФ: | 13115-91 |
|---|---|
| Категория: | Барометры |
| Производитель / заявитель: | ОАО "Утес", г.Ульяновск |
Для измерения атмосферного давления в диапазоне 600...1100 ГПа (450...825 мм рт.ст) при температуре окружающей среды 5...50 °С и относительной влажности до 95 %, высокая стабильность и малая погрешность в сочетании в портативностью, а также механическая прочность позволяет применятьбарометры не только в лабораторных условиях, но и на производстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 13115-91 |
| Действует | по 01.02.2018 |
| Наименование | Барометры рабочие сетевые |
| Модель | БРС-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3d18d620-4bc5-62a0-a5aa-7e087f5f5a69 |
| Год регистрации | 2005 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | 6Г2.832.033 ТУ |
| Класс СИ | 30 |
| Год регистрации | 2005 |
| Страна-производитель | Россия |
| Примечание | 01.02.2013 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ульяновского ЦСМ |
| Адрес центра | 432002, г.Ульяновск, ул.Урицкого, 13 |
| Руководитель центра | Коваль Николай Иванович |
| Телефон | (8*842*2) 34-27-54 |
| Факс | 32-99-93 |
| Информация о сертификате | |
| Срок действия сертификата | 01.02.2018 |
| Номер сертификата | 7592/1 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 60 п. 11 от 01.02.201314 от 13.10.05 п.186 |
Производитель / Заявитель
ОАО "Утес", г.Ульяновск
Россия
432002, ул.Крымова, 14, тел/факс (842-2) 42-17-86
Поверка
| Методика поверки / информация о поверке | 6Г2.832.033 И7 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 380 (95%) |
| Неуспешных поверок (СИ непригодно) | 21 (5 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
13115-91: Описание типа
2013-13115-91.pdf
|
Скачать | 86.8 КБ | |
|
13115-91: Методика поверки
2022-mp13115-91.pdf
|
Скачать | 89.6 КБ |
Описание типа
Назначение
Барометр рабочий сетевой БРС-1 (далее - барометр) предназначен для измерения атмосферного давления в диапазоне от 600 до 1100 гПа (от 450 до 825 мм рт. ст.). Высокая стабильность и малая погрешность в сочетании с портативностью, а также механическая прочность позволяют применять барометры не только в лабораторных условиях, но и на производстве.
Описание
Барометр представляет собой прямоугольную каркасную конструкцию. Несущими элементами конструкции является передняя и задняя панель, а также боковые стенки. На одной из стенок установлен блок питания. На задней панели размещён модуль давления и переключатель программный. На специальном поворотном шасси установлены плата индикации, плата усилителя, плата контроллера программируемого и плата контроллера ввода-вывода. Сверху и снизу барометр закрыт крышками, а боковые стенки -фальшпанелями. Ручка служит для переноски барометра и регулирования уровня его на столе.
Барометр работает следующим образом.
Принцип действия барометра основан на измерении изменения частоты собственных колебаний резонатора датчика давления в зависимости от измеряемого атмосферного давления. Под воздействием измеряемого давления меняется выходная частота модуля давления. Микропроцессор пересчитывает частоту колебаний резонатора датчика с учетом температуры в цифровые коды, необходимые для вычисления измеренного давления. Сюда же поступают, индивидуальные для каждого модуля давления, коэффициенты аппроксимации. Вычисление давления производится с помощью степенных полиномов и выдается на шестиразрядный индикатор в миллиметрах ртутного столба или гектопаскалях в зависимости от положения переключателя на передней панели барометра.
В процессе эксплуатации барометра можно производить корректировку погрешности с помощью программного переключателя расположенного на задней панели барометра.

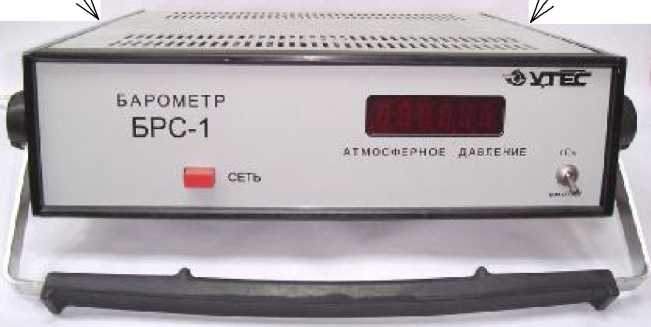

Внешний вид барометра представлен на рисунке 1.
Место
Место
пломбирования
пломбирования
Программное обеспечение
Состав программного обеспечения (ПО) барометра - метрологически значимое встроенное программное обеспечение (ВПО).
ВПО, влияющее на метрологические характеристики, установлено в энергонезависимую память контроллера КП (КПБРС) в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит (уровень защиты "А" по МИ 3286-2010).
Метрологические характеристики нормированы с учетом ВПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
BRS1. Резидентная программа БРС-1 |
9П.00024-01 12 04-1(2) |
не используется |
_ |
Степенной полином |
Технические характеристики
Основные метрологические и технические характеристики барометра БРС-1 приведены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Рабочий диапазон измеряемого абсолютного давления, гПа (мм рт. ст.) |
от 600 до 1100 (от 450 до 825) |
|
Пределы допускаемой погрешности измерений, гПа (мм рт. ст.) |
±0,33 (±0,25) |
|
Порог реагирования, гПа (мм рт. ст.) |
0,01 (0,01) |
|
Время технической готовности, мин, не более |
2 |
|
Питание в сети переменного тока напряжением, В частотой, Гц |
220+22-33 50±1 |
|
Потребляемая мощность, В •А, не более |
30 |
|
Масса (без монтажных и запасных частей), кг, не более |
5 |
|
Срок службы, лет |
8 |
|
Габаритные размеры (длина, ширина, высота), мм, не более |
345x380x95 |
По устойчивости к климатическим воздействиям барометр соответствует исполнению УХЛ категории размещения 4.2 по ГОСТ 15150-69.
Знак утверждения типа
Знак утверждения типа наносится на первый лист «Технического описания и инструкции по эксплуатации» 6Г2.832.033 ТО.
Способ нанесения знака - типографский.
Комплектность
В комплект поставки барометра входит:
- барометр - 1шт.;
- вилка РП15-32ШВКВ ГЕО.364.160 ТУ - 1 шт.;
- вставка плавкая ВП1-1-0,5 А-250В ОЮО.480.003 ТУ - 1 шт.;
- формуляр 6Г2.832.033 ФО - 1 шт.;
- техническое описание и инструкция по эксплуатации 6Г2.832.033 ТО - 1 шт.;
- методика поверки 6Г2.832.033 И7 - 1шт.
Поверка
осуществляется по методике, изложенной в 6Г2.832.033 И7 и согласованной с ВНИИМ 02.11.94 г.
Основные средства поверки:
- образцовый манометр абсолютного давления МПА-15;
- образцовый барометр БОП-1 6Г2.832.031 ТУ;
- .установка для поддержания абсолютного давления в диапазоне измерения от 600 до 1100 гПа, включая ресивер объемом от 0,5 до 1л;
- вакуумный насос ЗНВР-1Д ИП2.969.626 ТУ;
- компрессор С8-45А ТУ 22-1773-69;
- фильтр ФСВ6 ГОСТ 14683-79;
- секундомер СОПпр-2а-3-000 ГОСТ 5072-79.
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в техническом описании и инструкции по эксплуатации 6Г2.832.033 ТО.
Нормативные документы
1 ._ГОСТ 17433-80 «Промышленная чистота. Сжатый воздух. Классы загрязненности».
2 ._6Г2.832.033 ТУ «Барометр рабочий сетевой БРС-1. Технические условия».
3 ._ГОСТ 14683-79 «Блоки фильтров со стабилизаторами давления воздуха к приборам для контроля линейных размеров».
Рекомендации к применению
