Комплексы программно-аппаратные для автоматизации хроматографического анализа МультиХром
| Номер в ГРСИ РФ: | 13473-04 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | ЗАО "Амперсенд", г.Москва |
|
13473-04: Описание типа
2019-13473-04.pdf
|
Скачать | 110.8 КБ |
Для автоматизации сбора и обработки результатов хроматографического анализа с возможностью управления хроматографическим оборудованием. Область применения: научно-исследовательские, контрольно- аналитические и производственно- технологические лаборатории различной специализации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 13473-04 |
| Действует | по 03.12.2024 |
| Наименование | Комплексы программно-аппаратные для автоматизации хроматографического анализа |
| Модель | МультиХром |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6581d114-b291-8c11-e76c-99d9b2c665fb |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | CD 2004г |
| Технические условия на выпуск | АЖРЦ3.036.001 |
| Класс СИ | 31.01 |
| Год регистрации | 2009 |
| Страна-производитель | Россия |
| Примечание | 23.01.2015 продлен срок свидетельстваВзамен № 13473-98 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2020 |
| Номер сертификата | 17806 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 68 п. 11 от 23.01.201512д от 10.12.09 п.26705д2 от 25.05.04 п.190 |
Производитель / Заявитель
ООО "Амперсенд", РОССИЯ, г.Москва
Россия
123060, ул.Марш.Соколовского, 12. Тел.(095) 196-1857, 196-5290, факс (095) 196-1857
Поверка
| Методика поверки / информация о поверке | МП 13473-04 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 92 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
13473-04: Описание типа
2019-13473-04.pdf
|
Скачать | 110.8 КБ |
Описание типа
Назначение
Комплексы программно-аппаратные для автоматизации хроматографического анализа «МультиХром» (в дальнейшем - комплекс «МультиХром») предназначены для автоматизации сбора и обработки результатов хроматографического анализа с возможностью управления хроматографическим оборудованием.
Описание
Комплекс «МультиХром» представляет собой самостоятельное изделие, функционирующее с компьютерами, программно совместимыми с IBM PC и работающими под управлением WINDOWS XP, Server 2003, Vista, 7, 8, 8.1, 10 с разрядностью 32 или 64 бит.
Комплекс «МультиХром» состоит из программного обеспечения для обработки хроматографической информации и аналого-цифрового преобразователя (АЦП) с разрядностью не менее 16 бит, выполненного либо в виде отдельного блока, подключаемого к компьютеру, либо в виде компьютерной платы. Допускается использование в составе комплекса других АЦП, выносных или встроенных в подключаемые к компьютеру детекторы, при условии соответствия их метрологических характеристик требованиям, приведенным ниже в разделе Метрологические и технические характеристики.
Комплекс «МультиХром» обеспечивает:
- управление хроматографическим оборудованием;
- одновременный прием сигналов детекторов хроматографов до восьми независимых каналов;
- преобразование принятой информации в цифровую форму и передачу ее в компьютер;
- обработку и интерпретацию хроматографической информации с идентификацией компонентов анализируемых смесей;
- хранение с возможностью повторного использования хроматографической информации.
Блок АЦП обеспечивает выполнение следующих функций:
- прием сигналов детекторов хроматографов по независимым каналам;
- преобразование аналогового сигнала хроматографического детектора в цифровую форму;
- ввод цифровых сигналов в компьютер по интерфейсу RS-232C, USB или Ethernet;
- управление хроматографическим оборудованием по интерфейсу RS-232C, USB или Ethernet.
Программное обеспечение позволяет производить:
- настройку режима управления, сбора данных и программной обработки информации;
- программную обработку хроматографического сигнала с автоматизированным выделением пиков и аппроксимацией базовой линии;
- идентификацию хроматографических пиков;
- расчет концентрации компонентов, а также ряда параметров хроматографических пиков с выводом результатов в виде отчета на экран, принтер или в файл;
- запись исходной информации и параметров обработки на различные носители информации для ее повторного воспроизведения;
- групповую обработку серий хроматограмм.
Общий вид комплекса «МультиХром» представлен на рисунке 1. Пломбирование комплекса «МультиХром» не предусмотрено.

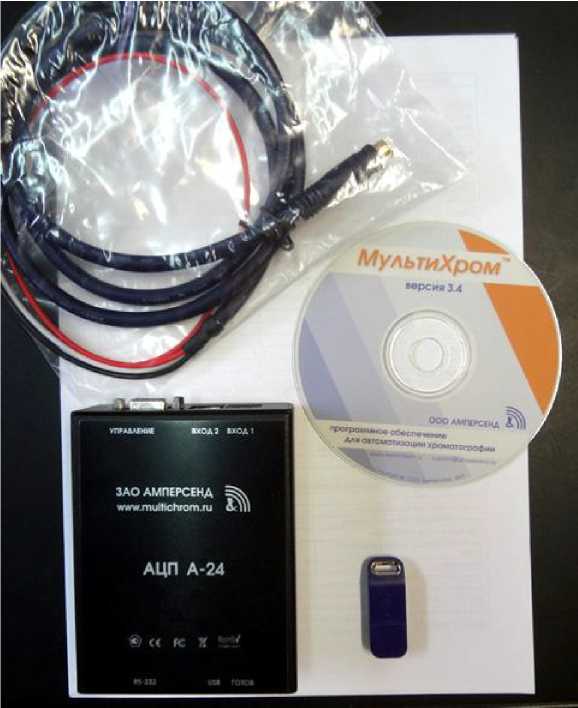

Рисунок 1 -Общий вид комплекса "МультиХром".
Программное обеспечение
Уровень защиты программного обеспечения "высокий" в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
МультиХром ГПХ |
МультиХром ПК-Интегратор |
МультиХром |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.6 |
не ниже 1.7 |
не ниже 3.4 |
|
Цифровой идентификатор ПО |
Rsd.exe 81658e70359047ea1c6b99 9a4b67b9b9b695fb33115d 4a7e5eac6043866d2def |
Rsd.exe d70ed00c3c7df330db54 22d6fecbab368bba6536 6102db2a4b900a4eb8f8 7a58 |
Rsd.exe D5E3A9871B03D154F77 1CD59585B6A08CE0688 17EC6B00209630741F06 72A9AC |
|
Алгоритм вычисления циф-рового идентификатора ПО |
SHA256 | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Значение флуктуационных шумов нулевого сигнала, не более |
1,5-10’5 Нм, где Нм - верхний предел диапазона входного сигнала, В |
|
Дрейф нулевого сигнала, не более |
1,5И0-5 Нм |
|
Наименование характеристики |
Значение |
|
Допускаемая приведенная погрешность линейности преобразования (Р=0,95), не более |
0,001 |
|
Предел допускаемых значений основной относительной погрешности при измерении площадей и высот хроматографических пиков на горизонтальной нулевой линии Q - не более величины, рассчитанной по формуле |
Q=(0,2 + 20(Н] /H) %, где Нш - уровень флуктуационных шумов нулевого сигнала, В; H - значение амплитуды измеряемого сигнала, В |
|
Предел допускаемых значений абсолютной погрешности измерения времени удерживания AT пиков с амплитудой не менее 1/10 диапазона измерения - не более величины, рассчитанной по формуле |
AT =(0,2/F + 0,1-W), c, где F - частота опроса, Гц; W - значение ширины хроматографического пика в с |
Диапазон измерения хроматографических сигналов зависит от типа аналого-цифрового преобразователя и коэффициента усиления аналогового сигнала. Диапазон и доступные коэффициенты усиления указываются в паспорте АЦП.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение в сети переменного тока, В |
220±22 |
|
- частота переменного тока в сети, Гц |
50±1 |
|
Потребляемая мощность, Вт, не более |
4 |
|
Входное сопротивление аналогового входа АЦП, Мом, не менее |
1,0 |
|
Линейный динамический диапазон преобразования аналогового сигнала в цифровой (разрядность преобразования - не менее 16 бит), не менее |
60000 |
|
Минимальная полуширина хроматографического пика, измерение которого допустимо комплексом «МультиХром», равна: |
12/F, где F - частота опроса, Гц |
|
Масса блока АЦП, кг, не более |
0,3 |
|
Габаритные размеры, мм, не более - высота |
150 |
|
- ширина |
100 |
|
- длина |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность, % |
от 30 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Знак утверждения типа
наносится на прибор методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Блок АЦП |
- |
1 шт. |
|
Блок питания |
- |
по заказу |
|
Прикладное программное обеспечение на оптическом и электронном носителе |
«МультиХром» |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 компл. |
|
Паспорт |
АЖРЦ 3.036.001 ПС |
1 экз. |
|
Руководство по эксплуатации |
АЖРЦ 3.036.001 ТО и РЭ |
1 экз. |
|
Методика поверки |
МП 13473-04 |
1 экз. |
Поверка
осуществляется по документу МП 13473-04 «Инструкция. Комплексы программно-аппаратные для автоматизации хроматографического анализа «МультиХром». Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 17 мая 2004 г.
Основные средства поверки:
- вольтметр универсальный Щ31, ГОСТ 13600-68, с пределами измерения диапазонов от 10 мВ до 1 кВ или В7-78/1, В7-78/2, В7-78/3 фирмы "PICOTEST Corp.", с пределами измерения диапазонов от 100 мВ до 1 кВ;
- цифро-аналоговый преобразователь (ЦАП) с разрядностью, не менее - 16 бит:
- с приведенной погрешностью интегральной линейности, не более 0,003 %;
- с приведенной погрешностью дифференциальной линейности, не более 0,002 %;
- время установления с точностью 0,01 %, мкс - 20.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Допустима периодическая поверка комплекса «МультиХром» в составе газового или жидкостного хроматографа в соответствие с МИ 2448-98.
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.009-84 ГСИ. Нормируемые метрологические характеристики средств измерений.
Технические условия АЖРЦ 3.036.001 ТУ
Другие Хроматографы
