Счетчики газа вихревые СВГ
| Номер в ГРСИ РФ: | 13489-13 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | АО ИПФ "Сибнефтеавтоматика", г.Тюмень |
Для измерения и учета, в том числе коммерческого природного, попутного нефтяного газа, а также других газов с плотностью при стандартных условиях по ГОСТ 2939-63 не менее 0,6 кг/м3, температурой -40...50 °С и избыточным давлением до 4,0 МПа, обеспечивают безопасную эксплуатацию в помещенияхс взрывоопасными зонами класса В-1а, В-1г.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 13489-13 |
| Действует | по 03.11.2027 |
| Наименование | Счетчики газа вихревые |
| Модель | СВГ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9e0cee21-b175-8419-3d0c-eb7ad1c1ade6 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 23.01.2013 утвержден вместо 13489-07 |
| Информация о сертификате | |
| Срок действия сертификата | 23.01.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 34 п. 26 от 23.01.201308 от 13.06.07 п.319 |
Производитель / Заявитель
Акционерное общество Инженернопроизводственная фирма " Сибнефтеавтоматика" (АО "НПФ "СибНА"), г. Тюмень
Россия
625014, ул.Новаторов, 8, тел. (345-2) 21-07-50, 21-46-35, факс 21-13-39, www.sibna.ru, E-mail: sibna@sbtx.tmn.ru, sibna@sibna.ru
Поверка
| Методика поверки / информация о поверке | 311.00.00.000-03 МИ |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
4914
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4896 (100%) |
| Неуспешных поверок (СИ непригодно) | 18 (0 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
13489-13: Описание типа
2023-13489-13.pdf
|
Скачать | 601.7 КБ | |
|
13489-13: Методика поверки
2023-mp13489-13.pdf
|
Скачать | 2.4 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счётчики газа вихревые СВГ (далее - счетчики газа) предназначены для измерений объема природного газа по ГОСТ 5542-2014 приведенного к стандартным условиям по ГОСТ 2939-63, свободного (попутного) нефтяного газа и других газов (воздух, азот, кислород и т.п.), приведенных к стандартным условиям.
Описание
Принцип работы счетчиков газа основан на измерении параметров потока газа (расхода, температуры, избыточного давления) и последующего вычисления объема и объемного расхода газа, приведенных к стандартным условиям.
В состав счетчика газа входят следующие средства измерений:
- датчики расхода газа ДРГ.М, предназначенные для измерений объема газа при рабочих условиях (регистрационный номер 26256-06);
- вычислитель, со встроенным программным обеспечением (далее - ПО), обеспечивающий преобразование выходных сигналов с датчиков расхода, температуры, давления и вычисление по заданным алгоритмам объема и объемного расхода газа, приведенных к стандартным условиям. В качестве вычислителей могут использоваться блоки вычисления расхода БВР.М (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - ФИФОЕИ) 76556-19), преобразователи расчетноизмерительные ТЭКОН-19 (регистрационный номер в ФИФОЕИ 61953-15), приборы вторичные теплоэнергоконтроллеры ИМ2300 (регистрационный номер в ФИФОЕИ 14527-17), вычислители УВП-280 (регистрационный номер в ФИФОЕИ 53503-13);
- датчики температуры с унифицированным токовым выходом от 4 до 20 мА по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus или термопреобразователи сопротивления класса АА, А или В по ГОСТ 6651-2009 следующих изготовителей: АО «ПГ «Метран», ООО НПП «ЭЛЕМЕР», ООО «ИтеК ББМВ», ОАО «Термоприбор», ООО «Теплоприбор-Сенсор», ООО НПО «Вакууммаш»;
- датчики давления с унифицированным токовым выходом 4-20 мА по ГОСТ 26.011-80, с цифровыми интерфейсами по протоколу Modbus следующих изготовителей: АО «ПГ «Метран», ООО НПП «ЭЛЕМЕР», ООО «ИтеК ББМВ», ООО «МИДАУС», ЗАО «ЭМИС», АО «НПК ВИП», ООО «НПО «АГАТ», ООО «Теплоприбор-Сенсор», APLISENS S.A., ООО НПО «Вакууммаш».
Счетчики в зависимости от модификации датчика расхода газа ДРГ.М (далее - датчик расхода) и типа вычислителя имеют модификации:
- СВГ.М, СВГ.МЗ, СВГ.МЗЛ - соответственно с датчиками расхода ДРГ.М, ДРГ.МЗ, ДРГ.МЗЛ и блоком вычисления расхода БВР.М;
- СВГ.Т, СВГ.ТЗ, СВГ.ТЗЛ - соответственно с датчиками расхода ДРГ.М, ДРГ.МЗ, ДРГ.МЗЛ и преобразователем расчетно-измерительным ТЭКОН-19 или прибором вторичным теплоэнергоконтроллером ИМ2300 или вычислителем УВП-280.
Счетчики газа являются многоканальными и имеют возможность подключения от одного до трех датчиков расхода, температуры и давления по каждому измерительному каналу. Длина линии связи между датчиками и вычислителем не более 500 метров.
Общий вид счетчиков газа представлен на рисунках 1 - 3. Нанесение знака поверки на счетчики газа не предусмотрено. Заводской номер счетчика газа в виде цифрового обозначения, состоящего из семи арабских цифр, нанесен методом аппликации или гравировки на маркировочную табличку, расположенную на датчике расхода газа ДРГ.М. Общий вид маркировочной таблички счетчиков газа с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунке 4. Место расположения маркировочной таблички счетчиков газа приведено на рисунке 5.
Средства измерений, входящие в состав счетчиков газа, пломбируются в соответствии с описаниями типов этих средств измерений.
Рисунок 1 - Общий вид счетчиков газа вихревых СВГ.М-160
Рисунок 2 - Общий вид счетчиков газа вихревых СВГ.Т-800

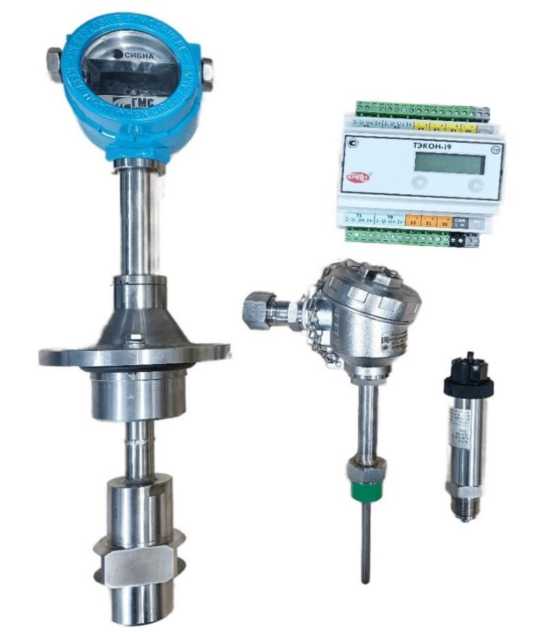

Рисунок 3 - Общий вид счетчиков газа вихревых СВГ.ТЗ-200
ТУ 39-0148346-001-92
Россия, АО "ИПФ "СибНА СЧЕТЧИК ГАЗА ВИХРЕВОЙ
II
свг
Зав. №
Дата выпуска:
Место нанесения знака утверждения типа
Место нанесения заводского номера

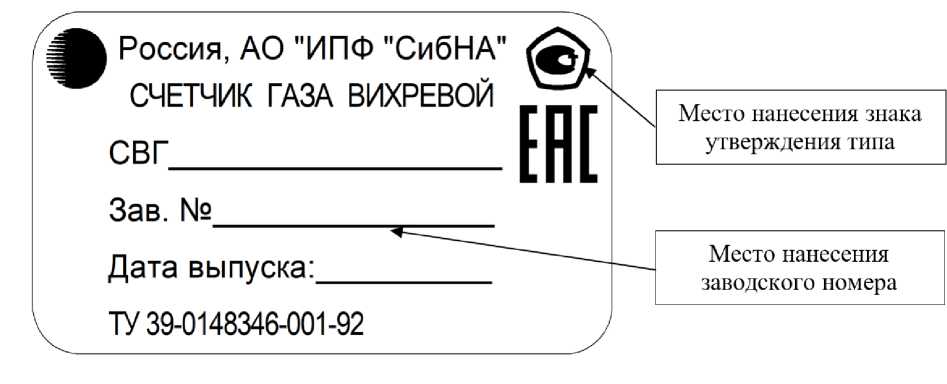

Рисунок 4 - Общий вид маркировочной таблички
Расположение маркировочной таблички

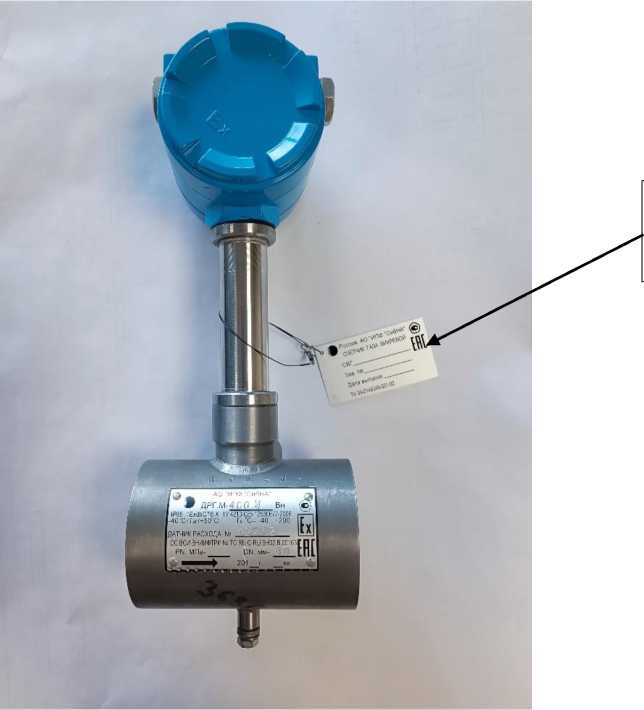

Рисунок 5 - Общий вид месторасположения маркировочной таблички счетчиков газа вихревых СВГ
Счетчик газа обеспечивает выполнение следующих функций:
- измерение объемного расхода и объёма газа при рабочих условиях;
- измерение температуры измеряемой среды;
- измерение давления (избыточного либо абсолютного) измеряемой среды;
- измерение времени наработки при включенном питании и индикацию часов реального; времени;
- вычисление объема газа, приведенного к стандартным условиям с использованием методов расчета физических свойств газа по следующим алгоритмам:
а) алгоритм вычисления объема (расхода) природного газа, приведенного к стандартным условиям по ГОСТ 2939-63, с определением коэффициента сжимаемости по ГОСТ 30319.2-2015 или ГОСТ 30319.3-2015;
б) алгоритм вычисления объема и расхода свободного (попутного) нефтяного газа, приведенного к стандартным условиям по ГОСТ 2939-63 с определением коэффициента сжимаемости в соответствии с ГСССД МР 113-03.
в) алгоритм вычисления объема (расхода) газов (воздух, азот, кислород, диоксид углерода, аргон), приведенного к стандартным условиям по ГОСТ 2939-63 с определением коэффициента сжимаемости в соответствии с возможностями вычислителей;
- вычисление среднечасовых значений параметров потока газа (давление, температура, расход при рабочих условиях и расход, приведенный к стандартным условиям) по каждому контролируемому газопроводу;
- накопление информации об объёме газа нарастающим итогом по каждому контролируемому газопроводу;
- регистрацию (каждый час) информации о среднечасовых и итоговых параметрах по каждому контролируемому газопроводу и хранение этой информации в энергонезависимой памяти в течение не менее 2 месяцев;
- аварийное сохранение информации о текущих параметрах при отключении питания;
- передачу информации на верхний уровень при помощи стандартного интерфейса RS232 или RS485.
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков газа является встроенным ПО применяемых в составе вычислителей. ПО разделено на метрологически значимую часть и метрологически незначимую часть.
ПО предназначено для обработки измерительной информации от первичных преобразователей расхода, температуры, давления, разности давления, вычислений расхода и количества измеряемых сред, тепловой энергии, индикации результатов измерений на показывающем устройстве, сохранения результатов измерений в архивах, формирования выходных сигналов, настройки и проведения диагностики счётчиков, выбора параметров, сохраняемых в архивах.
Счетчики газа имеют минутный, часовой, дневной и месячный архивы для хранения базы данных зарегистрированных параметров и событий.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
И дентификационные данные (признаки) ПО приведены в таблицах 1 - 4.
Таблица 1 - Идентификационные данные программного обеспечения счетчика газа с блоком вычисления расхода микропроцессорным БВР.М______________________________________
|
Идентификационные данные (признаки) |
Значения | |||
|
Идентификационное наименование ПО |
СВГ-СЖУ |
СВГ-ПНГ |
СВГ+ СПГ |
ЭНЕРГОУЧЕТ 1 |
|
Номер версии (идентификационный номер) ПО |
v002m |
v002m |
v002m |
v.001 |
|
Цифровой идентификатор ПО |
0x0917 |
0xA0F5 |
0xCF60 |
0х039А |
|
Алгоритм вычисления цифрового идентификатора |
CRC-16 | |||
Таблица 2 - Идентификационные данные программного обеспечения счетчика газа с прибором вторичным теплоэнергоконтроллером ИМ2300
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
IM2300 |
|
Номер версии (идентификационный номер) ПО |
1.7 |
|
Цифровой идентификатор ПО |
217 |
Таблица 3 - Идентификационные данные программного обеспечения счетчика газа с
преобразователем расчетно-измерительным ТЭКОН-19__________________________________
|
Идентификационные данные (признаки) |
Значения | ||||
|
Идентификационное наименование ПО |
ТЭКОН19-М1 Т10.06.292-06 |
ТЭКОН19-М2 Т10.06.362-06 |
ТЭКОН19-11 Т10.06.170 |
ТЭКОН19-15 Т10.06.З19-05 |
ТЭКОН19-15 Т10.06.319-06 |
|
Номер версии (идентификационный номер) ПО |
06.хх |
06.хх |
хх.ОЗ |
05.хх |
06.хх |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
_ |
_ |
Таблица 4 - Идентификационные данные программного обеспечения счетчика газа с вычислителем УВП-280
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
ПО вычислителей УВП-280 | ||
|
Номер версии (идентификационный номер) ПО |
3.11 |
3.12 |
3.13 |
|
Цифровой идентификатор ПО |
5E84F2E7 |
66AAF3DB |
4DF582B6 |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
CRC-32 |
CRC-32 |
Технические характеристики
Таблица 5 - Метрологические характеристики
|
Модификация и типоразмер счетчика |
Модификация и типоразмер датчика расхода |
Номинальный диаметр трубопровода, DN |
Диапазон измерений объемного расхода в рабочих условиях, м3/ч | |
|
наименьший Qmin* |
наибольший Qmax | |||
|
1 |
2 |
3 |
4 |
5 |
|
СВГ.М-160/80 |
ДРГ.М-160/80 (И) |
50, 80 |
1(2) |
80 |
|
СВГ.М-160 |
ДРГ.М-160 (И) |
50, 80 |
4(8) |
160 |
|
СВГ.М-400 |
ДРГ.М-400 (и) |
80, 50 |
10(20) |
400 |
|
СВГ.М-800 |
ДРГ.М-800 (И) |
80 |
20(40) |
800 |
|
СВГ.М-1600 |
ДРГ.М-1600 (И) |
80 |
40(80) |
1600 |
|
СВГ.М-2500 |
ДРГ.М-2500 (и) |
100 |
62,5(125) |
2500 |
|
СВГ.М-5000 |
ДРГ.М-5000 (И) |
150 |
125(250) |
5000 |
|
СВГ.М-10000 |
ДРГ.М-10000 (И) |
200 |
250(500) |
10000 |
|
СВГ.МЗ-100 |
ДРГ.МЗ-100 (И) |
100 |
125 |
2500 |
|
СВГ.МЗ-150 |
ДРГ.МЗ-150 (и) |
150 |
250 |
5000 |
|
СВГ.МЗ-200 |
ДРГ.МЗ-200 (И) |
200 |
500 |
10000 |
|
СВГ.МЗ-300 |
ДРГ.МЗ-300 (и) |
300 |
1125 |
22500 |
|
СВГ.МЗ-400 |
ДРГ.МЗ-400 (и) |
400 |
2000 |
40000 |
|
СВГ.МЗ-500 |
ДРГ.МЗ-500 (И) |
500 |
3125 |
62500 |
|
СВГ.МЗ-600 |
ДРГ.МЗ-600 (и) |
600 |
4500 |
90000 |
|
СВГ.МЗ-700 |
ДРГ.МЗ-700 (И) |
700 |
6125 |
122500 |
|
СВГ.МЗ-800 |
ДРГ.МЗ-800 (и) |
800 |
8000 |
160000 |
|
СВГ.МЗ-1000 |
ДРГ.МЗ-1000 (И) |
1000 |
12500 |
180000 |
Продолжение таблицы 5
|
1 |
2 |
3 |
4 |
5 |
|
СВГ.МЗЛ-100 |
ДРГ.МЗЛ-100 (И) |
100 |
125 |
2500 |
|
СВГ.МЗЛ-150 |
ДРГ.МЗЛ-150 (И) |
150 |
250 |
5000 |
|
СВГ.МЗЛ-200 |
ДРГ.МЗЛ-200-400 (И) |
200 |
500 |
10000 |
|
СВГ.МЗЛ-ЗОО |
З00 |
1125 |
22500 | |
|
СВГ.МЗЛ-400 |
400 |
2000 |
40000 | |
|
СВГ.МЗЛ-200 |
200 |
500 |
10000 | |
|
СВГ.МЗЛ-ЗОО |
З00 |
1125 |
22500 | |
|
СВГ.МЗЛ-400 |
400 |
2000 |
40000 | |
|
СВГ.МЗЛ-500 |
ДРГ.МЗЛ-200- |
500 |
З125 |
62500 |
|
СВГ.МЗЛ-600 |
1000 (И) |
600 |
4500 |
90000 |
|
СВГ.МЗЛ-700 |
700 |
6125 |
122500 | |
|
СВГ.МЗЛ-800 |
800 |
8000 |
160000 | |
|
СВГ.МЗЛ-1000 |
1000 |
12500 |
180000 | |
|
СВГ.Т-160/80 |
ДРГ.М-160/80 (И) |
50, 80 |
1(2) |
80 |
|
СВГ.Т-160 |
ДРГ.М-160 (И) |
50, 80 |
4(8) |
160 |
|
СВГ.Т-4ОО |
ДРГ.М-400 (и) |
80, 50 |
10(20) |
400 |
|
СВГ.Т-8ОО |
ДРГ.М-800 (И) |
80 |
20(40) |
800 |
|
СВГ.Т-1600 |
ДРГ.М-1600 (И) |
80 |
40(80) |
1600 |
|
СВГ.Т-2500 |
ДРГ.М-2500 (И) |
100 |
62,5(125) |
2500 |
|
СВГ.Т-5000 |
ДРГ.М-5000 (и) |
150 |
125(250) |
5000 |
|
СВГ.Т-1ОООО |
ДРГ.М-10000 (И) |
200 |
250(500) |
10000 |
|
СВГ.ТЗ-100 |
ДРГ.МЗ-100 (И) |
100 |
125 |
2500 |
|
СВГ.ТЗ-150 |
ДРГ.МЗ-150 (и) |
150 |
250 |
5000 |
|
СВГ.ТЗ-200 |
ДРГ.МЗ-200 (И) |
200 |
500 |
10000 |
|
СВГ.ТЗ-З00 |
ДРГ.МЗ-З00 (и) |
З00 |
1125 |
22500 |
|
СВГ.ТЗ-400 |
ДРГ.МЗ-400 (И) |
400 |
2000 |
40000 |
|
СВГ.ТЗ-500 |
ДРГ.МЗ-500 (и) |
500 |
З125 |
62500 |
|
СВГ.ТЗ-600 |
ДРГ.МЗ-600 (и) |
600 |
4500 |
90000 |
|
СВГ.ТЗ-700 |
ДРГ.МЗ-700 (И) |
700 |
6125 |
122500 |
|
СВГ.ТЗ-800 |
ДРГ.МЗ-800 (и) |
800 |
8000 |
160000 |
|
СВГ.ТЗ-1000 |
ДРГ.МЗ-1000 (И) |
1000 |
12500 |
180000 |
|
СВГ.ТЗЛ-100 |
ДРГ.МЗЛ-100 (И) |
100 |
125 |
2500 |
|
СВГ.ТЗЛ-150 |
ДРГ.МЗЛ-150 (И) |
150 |
250 |
5000 |
|
СВГ.ТЗЛ-200 |
ДРГ.МЗЛ-200-400 (И) |
200 |
500 |
10000 |
|
СВГ.ТЗЛ-З00 |
З00 |
1125 |
22500 | |
|
СВГ.ТЗЛ-400 |
400 |
2000 |
40000 | |
|
СВГ.ТЗЛ-200 |
200 |
500 |
10000 | |
|
СВГ.ТЗЛ-З00 |
З00 |
1125 |
22500 | |
|
СВГ.ТЗЛ-400 |
400 |
2000 |
40000 | |
|
СВГ.ТЗЛ-500 |
ДРГ.МЗЛ-200-1000 |
500 |
З125 |
62500 |
|
СВГ.ТЗЛ-600 |
(И) |
600 |
4500 |
90000 |
|
СВГ.ТЗЛ-700 |
700 |
6125 |
122500 | |
|
СВГ.ТЗЛ-800 |
800 |
8000 |
160000 | |
|
СВГ.ТЗЛ-1000 |
1000 |
10000 |
180000 | |
|
* В скобках приведено значение при избыточном давлении измеряемой среды в диапазоне от 0 до 0,05 МПа | ||||
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, % в диапазоне расходов: - до 150 м3/ч, - от 150 до 1000 м3/ч, - от 1000 до 20000 м3/ч, - от 20000 до 100000 м3/ч, - от 100000 м3/ч. |
±4 ±3 ±2,5 ±2,0 ±1,5 |
|
Диапазон измерений температуры газа*, °С |
от -50 до +100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры газа*, °С |
±0,5 |
|
Диапазон измерений избыточного (абсолютного) давления газа*, МПа |
от 0 (0,1) до 25 |
|
Пределы допускаемой приведенной погрешности измерений давления*,% |
±0,25 |
|
* Конкретные значения указываются в эксплуатационной документации изготовителя | |
Таблица 7 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Цена единицы младшего разряда, отображающего информацию об объеме газа нарастающим итогом, м3 |
10-п, где n = 0, 1, 2, ...5 |
|
Масса счетчика газа в упаковке, кг, не более |
65 |
|
Условия эксплуатации: - температура окружающего воздуха, °С: для датчиков расхода, температуры и давления для вычислителей - относительная влажность окружающего воздуха для вычислителей при температуре температуре +25 °С, %, не более |
от -60 до +50 от +5 до +50 90 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота, Гц |
от 198 до 242 от 49 до 51 |
|
Средняя наработка на отказ, ч |
75000 |
|
Средний срок службы счетчика газа, лет |
12 |
|
1) Число индицируемых разрядов, отображающих информацию об объеме газа нарастающим итогом не менее шести цифр с плавающей запятой. | |
Знак утверждения типа
наносится на руководство по эксплуатации и паспорт счетчика газа типографским способом и на маркировочную табличку, закрепленную на датчике расхода газа ДРГ.М методом аппликации или гравировки.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа |
СВГ |
1 экз. |
|
Паспорт |
311.00.00.000-ПС |
1 экз. |
|
Руководство по эксплуатации |
311.00.00.000-РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
Эксплуатационная документация на средства измерений из состава счётчика газа вихревого СВГ |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе 1.4 руководства по эксплуатации 311.00.00.000-РЭ.
Нормативные документы
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 30319.2-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода;
ГОСТ 30319.3-2015 Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о компонентном составе;
ГОСТ Р 8.740-2011 ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков, эксплуатационных документах;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 39-0148346-001-92 «Счётчики газа вихревые СВГ. Технические условия».
Другие Счетчики газа
