Блоки извлечения корня БИК 36М
| Номер в ГРСИ РФ: | 13723-13 |
|---|---|
| Производитель / заявитель: | ООО ЭПО "Сигнал", г.Энгельс |
Для измерения унифицированных сигналов в системах автоматического контроля, регулирования и управления технологическими процессами, для линеаризации зависимости между измеряемым расходом и выходным сигналом блока, а также для питания измерительных преобразователей или датчиков давления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 13723-13 |
| Действует | по 04.04.2018 |
| Наименование | Блоки извлечения корня |
| Модель | БИК 36М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2f7adc02-f0aa-5590-bada-bbb2b2f63bc1 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.05 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 04.04.2013 утвержден вместо 13723-05 |
| Информация о сертификате | |
| Срок действия сертификата | 04.04.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 343 п. 14 от 04.04.201301д от 01.02.07 п.87 |
Производитель / Заявитель
ООО Энгельсское ПО "Сигнал", РОССИЯ, г.Энгельс
Россия
105120, ул.Н.Сыромятническая, 5/7. Тел. 916-75-00, 297-82-04
Поверка
| Методика поверки / информация о поверке | РИБЮ.411531.001 РЭ, раздел 2.6 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 32 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
13723-13: Описание типа
2013-13723-13.pdf
|
Скачать | 76.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Блоки извлечения корня БИК 36М (далее - блоки) предназначены для измерения и преобразования унифицированных сигналов, формирования сигналов управления и сигнализации, гальванического разделения входных и выходных цепей, а также для питания первичных измерительных преобразователей или датчиков в системах автоматического контроля, регулирования и управления технологическими процессами.
Описание
Принцип действия блоков БИК 36М заключается в измерении аналоговых сигналов с первичных измерительных преобразователей (датчиков), их преобразования и выдаче выходного сигнала требуемого вида. Зависимость выходного сигнала от входного -нелинейная.
Функция преобразования блоков приведена в таблице 1.
Таблица 1
|
Диапазон входного сигнала |
Функция преобразования |
Диапазон выходного сигнала | |
|
От 0 до 5 мА От 4 до 20 мА |
1 ВЫХ. 1 BblX.MIN + AI вых. |
I -I *ВХ. *ВХ.\Пл |
От 0 до 5 мА От 0 до 20 мА От 4 до 20 мА |
|
^I вх. | |||
где 1ВЫХ. - значение выходного сигнала, мА;
iBbKMN — нижнее предельное значение выходного сигнала, мА;
ДТвых. — диапазон выходного сигнала, мА;
Д1ВХ. — диапазон входного сигнала, мА;
IBX.MiN — нижнее предельное значение входного сигнала, мА.

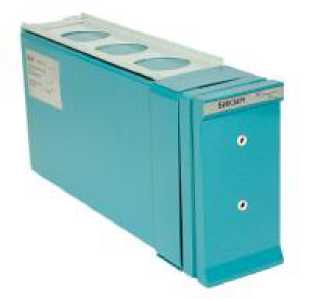

Блоки выполнены в виде отдельного устройства и имеют конструкцию, обеспечивающую их щитовое крепление с помощью комплекта монтажных частей.
Блок состоит из корпуса и выдвижного шасси. Выдвижное шасси, в свою очередь, состоит из лицевой панели, задней панели, коммутационной платы.
На лицевой панели установлены два светодиода сигнализации наличия питания на блоке (зеленый светодиод) и срабатывания защиты от перегрузки и короткого замыкания в цепи питания датчика (красный светодиод).
На задней панели установлены три части разъемов внешней коммутации: питание блоков, связи с датчиком,
выходного сигнала блоков, а также болт для подсоединения клеммы защитного заземления.
На коммутационной плате установлены два трансформатора, обеспечивающие гальваническую развязку с сетью, а также гальваническую развязку цепей питания датчика с выходными цепями блока; кронштейн с двумя плавкими предохранителями, включенными в цепь питания блока; пять функциональных плат, связанных между собой с помощью печатных проводников коммутационной платы.
Для предотвращения несанкционированного доступа к внутренним частям блока осуществляется пломбировка мастикой головки одного из четырех болтов крепления корпуса.
Технические характеристики
Таблица 2 - Метрологические характеристики блоков БИК 36М
|
Характеристика |
Значение |
|
Диапазон входного сигнала |
От 0 до 5 мА От 4 до 20 мА |
|
Диапазон выходного сигнала |
От 0 до 5 мА От 0 до 20 мА От 4 до 20 мА |
|
Пределы допускаемой основной абсолютной погрешности преобразования |
± 0,01Хмакс. при изменении входного сигнала в диапазоне от 0 до 0,03Хк.; ± 0,002Хмакс. при изменении входного сигнала в диапазоне от 0,03Хк. до Хк. |
|
Пределы допускаемой дополнительной абсолютной погрешности преобразования, вызванной изменением температуры окружающего воздуха от нормальной на каждые 10 °С |
± 0,01Хмакс. при изменении входного сигнала в диапазоне от 0 до 0,03 Хк.; ± 0,002Хмакс. при изменении входного сигнала в диапазоне от 0,03Хк. до Хк. |
Примечание: Хмакс. - диапазон преобразования, равный разности верхнего и нижнего
пределов диапазона выходного сигнала;
Хк. - конечное значение диапазона входного сигнала.
Таблица 3 - Технические характеристики блоков БИК 36М
|
Характеристика |
Значение |
|
Напряжение питания первичных измерительных преобразователей (датчиков) |
36 В постоянного тока |
|
Напряжение питания блока |
(220 +22) или (240 +24) В —33 —36 частотой (50 ± 1) или (60 ± 1) Гц |
|
Габаритные размеры, мм, (длина х ширинахвысота) |
350x80x160 |
|
Масса, кг |
4,5 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ3.1 в диапазоне температур от минус 10 до плюс 50 °С и относительной влажности до 98 % при плюс 25 °С без конденсации; Т3 в диапазоне температур от минус 10 до плюс 50 °С и относительной влажности до 98 % при плюс 35 °С без конденсации; М4 в диапазоне температур от минус 10 до плюс 40 °С и относительной влажности до 98 % при плюс 35 °С без конденсации |
Знак утверждения типа
Знак утверждения типа наносится фотохимическим методом на табличку приборов и типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Блок БИК 36М |
1 шт. |
По заказу |
|
Вставка плавкая ВП1-1-0,25А |
2 шт. |
Для блоков климатического исполнения УХЛ |
|
Вставка плавкая ВП1-1В-0,25А |
2 шт. |
Для блоков климатического исполнения Т, М4 и при поставке на ОАЭ |
|
Скоба |
1 шт. |
На партию до 5 шт., поставляемых в один адрес |
|
Комплект монтажных частей РИБЮ.305651.014 |
1 к-т |
В зависимости от исполнения блока |
|
Руководство по эксплуатации РИБЮ.411531.001 РЭ |
1 экз. |
На партию до 10 блоков, поставляемых в один адрес |
|
Паспорт РИБЮ.411531.001 ПС |
1 экз. |
Поверка
осуществляется по документу «Блоки извлечения корня БИК 36М. Руководство по эксплуатации РИБЮ.411531.001 РЭ» раздел 2.6 «Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в январе 2013 г.
Средства поверки: прибор для поверки вольтметров, дифференциальный вольтметр В1-12 (± 0,025 %); катушка электрического сопротивления Р331 (кл. т. 0,01); вольтметр универсальный Щ31 (± 0,005 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации РИБЮ.411531.001 РЭ.
Нормативные документы
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения,
тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие
технические условия.
3. ТУ 4212-003-00226218-2003 (РИБЮ.411531.001 ТУ) Блоки извлечения корня БИК 36М. Технические условия.
Рекомендации к применению
Вне сферы государственного регулирования.
