Вибропреобразователи АНС 252
| Номер в ГРСИ РФ: | 14391-95 |
|---|---|
| Категория: | Вибропреобразователи |
| Производитель / заявитель: | ФГУП НПО ИТ, г.Королев |
Для измерений виброускорений в нефтяной, газовой, энергетической и др. отраслях промышленности, где используются агрегаты роторного типа (газовые, паровые и гидротурбины, компрессоры, насосы, электродвигатели и т.п.).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14391-95 |
| Действует | по 25.04.2027 |
| Наименование | Вибропреобразователи |
| Модель | АНС 252 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7a177dd9-154d-c820-7e7d-5d371b5bfa00 |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | 101-95г с.37, CD 1995г, CD 2001г |
| Технические условия на выпуск | ТУ 4277-008-07515339-00 |
| Класс СИ | 28.03 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.05.2012 |
| Номер сертификата | 10187 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 05 от 12.04.07 п.36208 от 15.05.01 п.233 |
Производитель / Заявитель
Акционерное общество "Научно-производственное объединение измерительной техники" (АО "НПО ИТ"), Московская обл., г. Королев; НПО ИТ, г. Королев (срок свидетельства: 01.02.2000 г.)
Россия
141070, Московская обл., ул.Пионерская, 2, тел. 513-10-12, 513-11-12, телеграф "МИР", факс 513-14-49
Поверка
| Методика поверки / информация о поверке | раздел 11 БЫ2.781.252 ТО |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
14391-95: Описание типа
2017-14391-95-1.pdf
|
Скачать | 94.7 КБ | |
|
14391-95: Методика поверки
2022-mp14391-95.pdf
|
Скачать | 968.1 КБ |
Описание типа
Назначение
Вибропреобразователи АНС 252 (далее вибропреобразователи) предназначены для измерений виброускорения.
Описание
Принцип действия вибропреобразователей основан на использовании прямого пьезоэлектрического эффекта, состоящего в появлении электрического заряда на пьезоэлектрической пластине, пропорционального ускорению, воздействующему на вибропреобразователь.
Вибропреобразователи состоят из чувствительного элемента и основания. Чувствительный элемент представляет собой кольцевой пьезоэлемент.

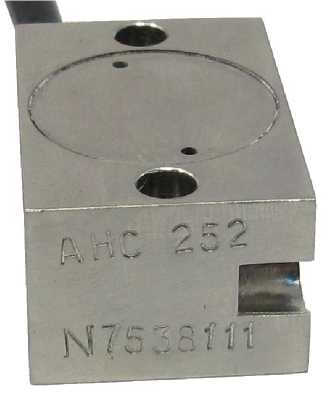

Общий вид вибропреобразователя АНС 252 представлен на рисунке 1.
Рисунок 1 - Общий вид вибропреобразователя АНС 252
Пломбирование вибропреобразователей АНС 252 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений виброускорения, м/с2 |
от 7 до 100 |
|
Диапазон рабочих частот, Гц |
от 10 до 1000 |
|
Номинальный коэффициент преобразования на базовой частоте, пКл/мс-2, не менее |
23 |
|
Пределы допускаемой основной относительной погрешности измерений виброускорения на базовой частоте, % |
±4 |
|
Относительный коэффициент поперечного преобразования, %, не более |
5,0 |
|
Наименование характеристики |
Значение |
|
Неравномерность амплитудно-частотной характеристики относительно базовой частоты, дБ, не более |
±1 |
|
Нелинейность амплитудной характеристики на базовой частоте, %, не более |
3 |
|
Резонансная частота, кГц, не менее |
2,5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды, %/°С |
0,13 |
|
Сопротивление изоляции, МОм, не менее |
100 |
|
Условия эксплуатации: диапазон рабочих температур, оС |
от -50 до +200 |
|
Масса (без соединительного кабеля), г, не более |
150 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
30х27х19 |
Срок службы не менее 10 лет.
Назначенный ресурс не менее 50000 часов.
Знак утверждения типа
наносится на титульный лист паспорта методом печати или наклейки и на вибропреобразователь методом гравировки.
Комплектность
Таблица 2
|
Наименование |
Обозначение |
Кол-во |
|
Вибропреобразователь АНС 252 |
1 шт. | |
|
Паспорт |
БЫ2.781.252 ПС |
1 экз. |
|
Г абаритный чертеж |
БЫ2.781.252 ГЧ |
1 экз. |
|
Руководство по эксплуатации с методикой поверки |
БЫ2.781.252 РЭ |
1 экз. |
Поверка
осуществляется по документу БЫ2.781.252 РЭ «Вибропреобразователь АНС 252», раздел 11 «Поверка», согласованному с ГЦИ СИ ФГУП «ВНИИМС» в 1995 году.
Основные средства поверки: установка вибрационная поверочная 2 разряда по ГОСТ Р 8.800-2012.
Допускается применение средств поверки, не приведенных в перечне, но обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки ставится в паспорте и (или) наносится на свидетельство о поверке.
Сведения о методах измерений
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
Нормативные документы
ГОСТ 30296-95 «Аппаратура общего назначения для определения основных параметров вибрационных процессов. Общие технические требования».
Технические условия ТУ 4277-008-07515339-00.
