Термопреобразователи сопротивления ТСМ-05
| Номер в ГРСИ РФ: | 14453-13 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ГосНИИ НПО "Луч" НПО "Техно-Луч", г.Подольск |
Для непрерывного измерения температуры воздуха в помещениях различного назначения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14453-13 |
| Действует | по 09.07.2028 |
| Наименование | Термопреобразователи сопротивления |
| Модель | ТСМ-05 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6a943be7-d44a-283b-6f89-4f91eb07de74 |
| Год регистрации | 2013 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2013 |
| Страна-производитель | Россия |
| Примечание | 26.07.2013 утвержден вместо 14453-08 |
| Информация о сертификате | |
| Срок действия сертификата | 26.07.2018 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 848 п. 03 от 26.07.201309 от 10.07.08 п.160 |
Производитель / Заявитель
Акционерное общество «Научно-исследовательский институт Научно-производственное объединение «ЛУЧ» (АО «НИИ НПО «ЛУЧ»), Московская обл., г. Подольск
Россия
142100, Московская обл., ул.Железнодорожная, 24, Тел. (495) 715-94-49 Факс (4967) 54-85-89
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
14453-13: Описание типа
2022-14453-13.pdf
|
Скачать | 282.1 КБ | |
|
14453-13: Методика поверки
2022-mp14453-13.pdf
|
Скачать | 69.3 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления ТСМ-05 (далее - ТС или термопреобразователи) предназначены для непрерывного измерения температуры воздуха в помещениях различного назначения, а также для измерения температуры жидких и газообразных сред, химически неагрессивных к материалам ТС.
Описание
Принцип действия термопреобразователей основан на зависимости электрического сопротивления чувствительного элемента (ЧЭ) от температуры измеряемой среды.
Конструктивно термопреобразователи состоят из измерительной вставки с одним медным ЧЭ, защитной головки и защитной арматуры.
Защитная арматура ТС выполнена из стали 08Х18Н10Т или 12Х18Н10Т по ГОСТ 5632-2014.
ТС выполняются с пыле-водозащищенной головкой из полиамида ПА 66-КС ОСТ 6-11-498-79 или стали 08Х18Н10Т (12Х18Н10Т) по ГОСТ 5632-2014 для подключения линий связи.
Схема соединения внутренних проводников ТС с ЧЭ по ГОСТ 6651-2009: 2-х проводная.
ТС имеют исполнения, отличающиеся материалом головки.
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями.

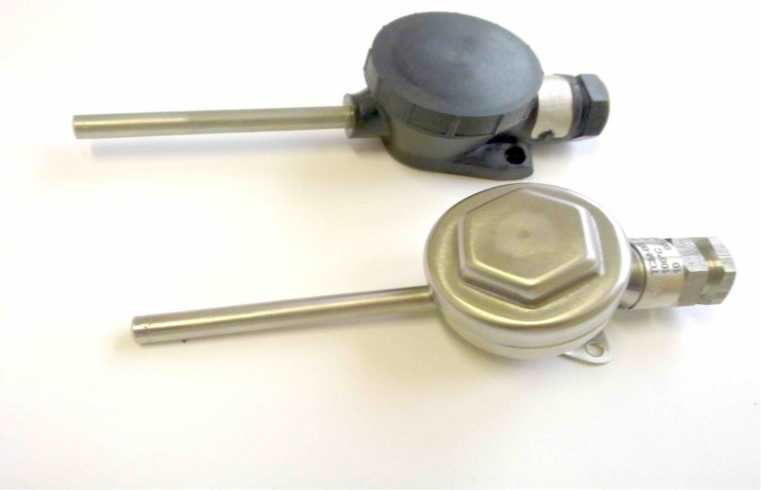

Фото общего вида термопреобразователей представлено на рисунке 1.
Рисунок 1 - Общий вид термопреобразователей сопротивления ТСМ-05
Пломбирование ТС не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики термопреобразователей сопро-
тивления ТСМ-05
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +100 |
|
Условное обозначение НСХ по ГОСТ 6651-2009 |
50М |
|
Температурный коэффициент а, °С-1 |
0,00428 |
|
Класс допуска ТС по ГОСТ 6651-2009 |
С |
|
Допуск ТС, °С, где |t| - абсолютное значение температуры, °С, без учета знака |
для класса С: ±(0,6+0,01- |t|) |
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА |
10 |
|
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более |
15 |
|
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее |
100 |
|
Длина монтажной части ТС, мм |
80 |
|
Диаметр монтажной части ТС, мм |
8 |
|
Масса, кг, не более |
0,095; 0,200 |
|
Степень защиты от воды и пыли по ГОСТ 14254-2015 |
IP67 |
|
Наименование характеристики |
Значение |
|
Климатическое исполнение ТС по ГОСТ 15150-69 |
УХЛ4 (для внутренних поставок), М4, ТМ3 |
|
Тип атмосферы по ГОСТ 15150-69 |
IV (для поставок на экспорт) |
|
Группа исполнения по ГОСТ Р 52931-2008 |
С2 |
|
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 |
V4 |
|
Группа исполнения по электромагнитной совместимости ТС по ГОСТ 32137-2013 |
IV |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от - 20 до + 100 до 90 |
|
Средний срок службы ТС, лет, не менее |
15 |
|
Назначенный срок службы ТС, лет |
10 |
|
Средняя наработка до отказа ТС, ч, не менее |
250 000 |
Знак утверждения типа
наносится на титульный лист (в правом или левом верхнем углу) паспорта и руководства по эксплуатации типографским способом, а также на шильдик или наклейку, прикрепленные к ТС.
КомплектностьКомплектность
Таблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь |
исполнение в соответствии с заказом |
1 шт. |
|
Паспорт |
ВШКЛ.405212.001 |
1 экз. (групповой паспорт на партию ТС до 25 шт.) |
|
Руководство по эксплуатации |
ВШКЛ.405212.001РЭ |
1 экз. (на партию ТС до 25 шт. отправлять один 1 РЭ) |
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
ТУ 4211-005-08624488-2004 (ТУ 95 2540-2004) Термопреобразователи сопротивления
ТСМ-05. Технические условия.
