Преобразователи первичные хлора ППХ-1
| Номер в ГРСИ РФ: | 14515-16 |
|---|---|
| Производитель / заявитель: | ТОО "ЭМИМ", г.Москва |
Преобразователи первичные хлора ППХ-1 предназначены для преобразования массовой концентрации хлора в непрерывный электрический сигнал при осуществлении контроля воздуха рабочей зоны.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14515-16 |
| Действует | по 26.08.2026 |
| Наименование | Преобразователи первичные хлора |
| Модель | ППХ-1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de378df5-eb89-024f-d04a-fb2b4f673869 |
Производитель / Заявитель
ООО "Предприятие "ЭМИМ", РОССИЯ, г.Москва
РОССИЯ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 634 (94%) |
| Неуспешных поверок (СИ непригодно) | 41 (6 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
14515-16: Описание типа
2016-14515-16.pdf
|
Скачать | 85.9 КБ | |
|
14515-16: Методика поверки
2016-mp14515-16.pdf
|
Скачать | 519.8 КБ |
Описание типа
Назначение
Преобразователи первичные хлора ППХ-1 предназначены для преобразования массовой концентрации хлора в непрерывный электрический сигнал при осуществлении контроля воздуха рабочей зоны.
Описание
Принцип действия - электрохимический.
Преобразователи ППХ-1 (далее - преобразователи) являются стационарными приборами непрерывного действия, выпускаются в пластиковых корпусах.
Способ отбора пробы - диффузионный.
Конструктивно выполнены одноблочными и состоят из корпуса, электронной платы, чувствительного элемента (сенсор) и микрогенератора хлора, который используется для проверки работоспособности датчика и активации электрохимического элемента.
Область применения: измерение концентрации хлора в воздухе рабочей зоны промышленных предприятий, а также для работы в составе автоматических многоканальных систем контроля содержания хлора в воздухе - типа СКХ.
Выходными сигналами преобразователей являются унифицированный аналоговый выходной сигнал 4-20 мА;
Исполнение - обыкновенное по ГОСТ 15150.
Преобразователь в зависимости от диапазона измерений имеет два исполнения ППХ-1 и ППХ-1-1.
Внешний вид, место для нанесения места пломбировки корпуса датчика от несанкционированного доступа преобразователя и место для нанесения знака поверки приведены на рисунке 1.
Место пломбирования
знака поверки
Место для нанесения
Место пломбирования

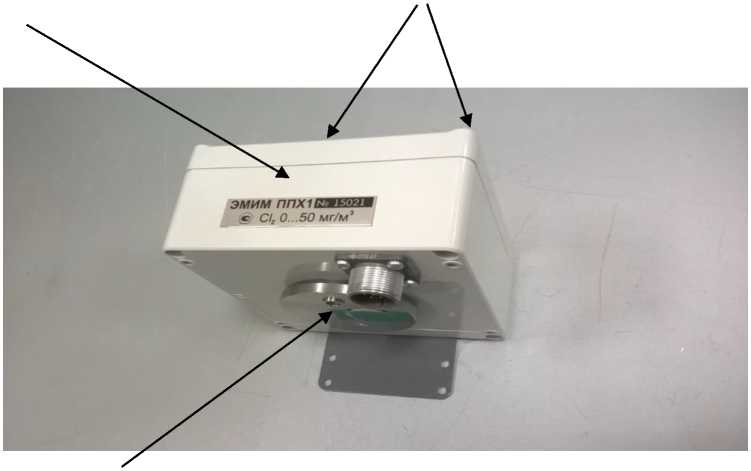

Рисунок 1 - Внешний вид преобразователей первичных хлора ППХ-1
Технические характеристики
Диапазоны преобразования, измерений и пределы допускаемой основной относительной погрешности приведены в таблице 2.
Таблица 2 - Метрологические характеристики_______________________________________________
|
Наименование исполнение |
Определяемый компонент |
Диапазон преобразования концентрации1) |
Диапазон измерений массовой концентрации, мг/м3 |
Пределы допускаемой основной относительной погрешности, 6, %2) |
|
ППХ-1 |
С12 |
От 0 до 25 |
От 0,5 до 25 |
± 20 |
|
ППХ-1-1 |
От 0 до 50 |
От 0,5 до 50 |
± 20 | |
|
Примечания: 1) Статическая характеристика преобразования: 1вых = 4 + K • C, где 1ВЫХ - выходной сигнал, мА, C - концентрация хлора в анализируемой смеси, мг/м3, К - коэффициент преобразования мА^м3/мг (равный 0,32 для исполнения ППХ-1-1 и 0,64- для исполнения ППХ-1). 2) при нормальных условиях: температура окружающего воздуха: (20±5) °С; атмосферное давление: от 84 до 106,7 кПа, (от 630 до 800 мм рт. ст.); относительная влажность окружающего воздуха: от 30 до 80 % | ||||
Метрологические и технические характеристики приведены в таблице 3.
Таблица 3 - Метрологические и технические характеристики
|
Параметр |
Значение |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С отклонения от номинального значения температуры 20 °С, в долях от предела допускаемой основной погрешности |
±0,3 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности анализируемого газа в диапазоне от 80 до 95 % на каждые 5 %, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой дополнительной суммарной погрешности от влияния неизмеряемых компонентов, в долях от предела допускаемой основной погрешности |
±0,8 |
|
Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности |
0,5 |
|
Предел допускаемого времени установления показаний Т0,9, с |
30 |
|
Время прогрева, мин, не более |
30 |
|
Электрическое питание осуществляется постоянным током напряжением (двухполярным, с выведенной средней точкой), В |
(от 20 до 30), (от минус 20 до минус 30) |
|
Параметр |
Значение |
|
Потребляемая электрическая мощность, В-А, не более |
2 |
|
Габаритные размеры, мм, не более - высота - ширина - длина |
95 125 125 |
|
Масса, кг, не более |
1,5 |
|
Средняя наработка на отказ, ч (при доверительной вероятности Р =0,95) |
24000 |
|
Средний срок службы (исключая сенсор), лет Срок службы сенсоров, лет, не менее |
10 1 |
|
Условия эксплуатации: | |
|
- диапазон температуры окружающей среды, oC |
от -40 до +50 |
|
- диапазон относительной влажности окружающей среды при температуре +35 oC, % |
до 95 без конденсации |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
|
- содержание неизмеряемых компонентов в анализируемой газовой: | |
|
NO, HCl, СО, NH3 |
не более 1 ПДК в воздухе рабочей зоны по ГОСТ 12.1.005-88 |
|
NO2 и H2S |
не более 1 ПДК в атмосферном воздухе по ГН 2.1.6.1338-03. |
Знак утверждения типа
наносят на табличку на корпусе преобразователя и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Комплектность поставки преобразователей приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Обозначение |
Наименование |
Количество |
|
Преобразователь первичный хлора ППХ-1 |
1 шт. | |
|
разъем 2РМ18КПН7Г1В1 |
1 шт. | |
|
ЭМО.410341.001 ПС |
Преобразователь первичный хлора ППХ-1. Паспорт |
1 шт. |
|
ЭМО.410341.001ДЛ |
Методика поверки. Раздел 12 паспорта ЭМО.410341.001 ПС |
1 экз. |
Поверка
осуществляется по документу ЭМО.410341.001 ПС «Преобразователь первичный хлора ППХ-1.
Паспорт», раздел 12 «Методика поверки», утвержденному ФГУП «ВНИИМ им Д.И. Менделеева» 18 декабря 2015 г.
Основные средства поверки:
- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (ШДЕК.418319.009ТУ) - рабочий эталон 1-го разряда по ГОСТ 8.578-2014, регистрационный № 45189-10 в Федеральном информационном фонде, в комплекте с источниками микропотоков хлора ИМ (ИБЯЛ.418319.013ТУ)- рабочими эталонами 1-го разряда по ГОСТ 8.578-2014, регистрационный № 15075-09 в Федеральном информационном фонде.
Знак поверки наносится на прибор, как указано на рисунке 1.
Сведения о методах измерений
приведены в документе «Преобразователь первичный хлора ППХ-1. Паспорт» ЭМО.410341.001 ПС.
Нормативные документы
1 Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.11 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
4 ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.
5 ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.
6 ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
7 «Преобразователи первичные хлора ППХ-1. Технические условия»
ТУ 4215-001-13285062-97-2015.
