Описание типа
Назначение
Мультиметры В7-61 предназначены для измерения основных электрических величин: напряжения и силы постоянного и переменного синусоидального токов, сопротивления постоянному току, а также для проверки р-n переходов.
Описание
Мультиметр В7-61 (далее прибор) представляет собой настольный многофункциональный цифровой измерительный прибор общего назначения. Принцип действия прибора основан на преобразовании измеряемой электрической величины в нормированное напряжение постоянного тока с последующим преобразованием его в цифровой код.
Преобразование измеряемых напряжения или силы тока в нормированное напряжение постоянного тока осуществляется посредством входного делителя напряжения или токового шунта, на калиброванном сопротивлении которого выделяется падение напряжения, пропорциональное измеряемой силе тока, а также преобразователя напряжения переменного тока в напряжение постоянного тока U ~ / U_ (при измерении напряжения или силы переменного синусоидального тока).
Основным функциональным узлом прибора является аналого-цифровой преобразователь (АЦП) двухтактного интегрирования, осуществляющий преобразование нормированного напряжения постоянного тока, поступающего на вход АЦП, в цифровое значение измеряемой электрической величины с выводом информации на индикатор.
Измерение сопротивления постоянному току АЦП производит посредством измерения отношения падений напряжения на измеряемом и образцовом сопротивлениях, соединенных последовательно между собой и источником тока.
Прибор выполнен в миниатюрном герметичном пластмассовом корпусе, состоящем из двух деталей: корпуса и крышки, скрепленных винтами. В корпусе расположен отсек для батареи питания и вставки плавкой.
Для обеспечения герметизации прибора между корпусом и крышкой помещена резиновая прокладка.
Буквенно-цифровое обозначение типа, состоящее из букв русского алфавита и арабских цифр, знак утверждения типа, товарный знак предприятия-изготовителя нанесены в доступном для чтения месте на крышке прибора методом шелкографии, обеспечивающим сохранность информации в течение всего срока службы прибора, и внесены в формуляр прибора типографским способом.
Заводской номер прибора, однозначно идентифицирующий каждый экземпляр средства измерений, и год выпуска в виде цифрового обозначения, состоящего из арабских цифр, нанесены в доступном для чтения месте на корпусе прибора методом гравировки, обеспечивающим сохранность информации в течение всего срока службы прибора, и вносятся в формуляр прибора способом, принятым предприятием-изготовителем.
В целях недопущения несанкционированного доступа к элементам регулировки, влияющим на метрологические характеристики прибора (включая показатели точности), предусмотрено пломбирование прибора мастичной пломбой предприятия-изготовителя, а также мастичной пломбой с оттиском клейма поверителя в углублениях на корпусе прибора.

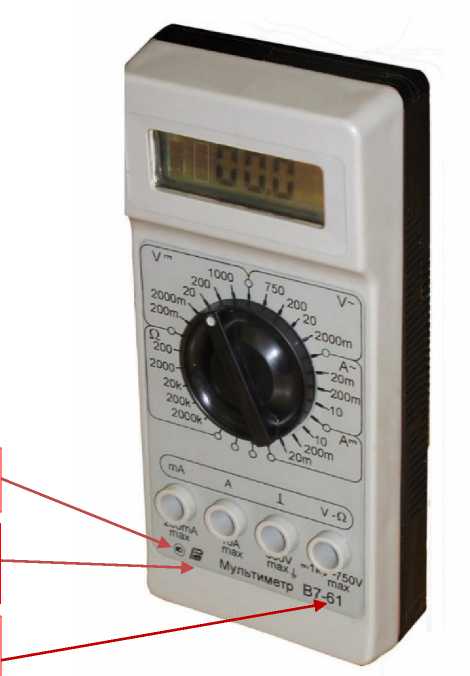

Фотография прибора с указанием мест нанесения буквенно-цифрового обозначения типа, знака утверждения типа, товарного знака предприятия-изготовителя представлена на рисунке 1.

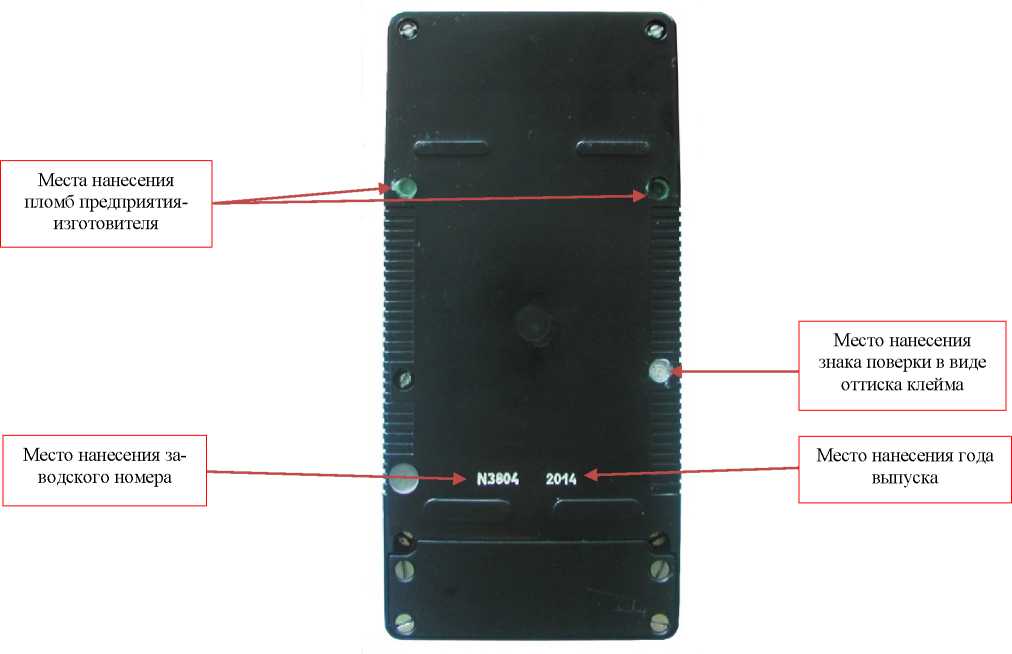

Фотография прибора с указанием мест нанесения заводского номера, года выпуска и мест пломбирования представлена на рисунке 2.
Место нанесения знака утверждения типа
Место нанесения товарного знака предприятия-изготовителя
Место нанесения буквенно-цифрового обозначения типа
Рисунок 1 - Фотография прибора с указанием мест нанесения буквенно-цифрового обозначения типа, знака утверждения типа, товарного знака предприятия-изготовителя
Рисунок 2 - Фотография прибора с указанием мест нанесения заводского номера, года выпуска и мест пломбирования
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики, % |
|
Пределы допускаемой основной погрешности измерения напряжения постоянного тока в диапазоне измерений от 1-10"4 до 1-103 В включ. на пределах измерений: 200 мВ; 2000 мВ; 20 В; 200 В; 1000 В |
±[0,4+0,2-(Un/Ux-1)] ±[0,2+0,1-(Un/Ux-1)] ±[0,3+0,2-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от 1-10’3 до 750 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кг не более 2,5 %); 750 В (при Кг не более 4,0 %) |
±[2,5+0,6-(Un/Ux-1)] ±[4,0+1,5-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от 1-10’3 до 750 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кг не более 1,0 %); 750 В (при Кг не более 2,5 %) |
±[1,0+4,0-(Un/Ux-1)] ±[2,5+1,0-(Un/Ux-1)] |
Продолжение таблицы 1
|
Наименование характеристики |
Значение характеристики,% |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 1 до 20 кГц включ. в диапазоне измерений от 1-10’3 до 200 В включ. на пределах измерений: 2000 мВ; 20 В; 200 В (при Кгне более 2,0 %) |
±[2,0+0,6-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения напряжения переменного синусоидального тока частотой св. 20 до 100 кГц включ. в диапазоне измерений от Г10-3 до 20 В включ. на пределах измерений: 2000 мВ; 20 В (при Кгне более 6,0 %) |
±[6,0+1,5-(Un/Ux-1)] |
|
Пределы допускаемой основной погрешности измерения сопротивления постоянному току в диапазоне измерений от 1-10’4 до 2403 кОм включ. на пределах измерений: 200 Ом; 2000 Ом; 20 кОм; 200 кОм; 2000 кОм |
±[0,5+0,2<Rn/Rx-1)] |
|
Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне измерений от 1-10’2 до 1-104 мА включ. на пределах измерений: 20 мА; 200 мА; 10 А |
±[0,5+0,2-(!п/1х-1)] ±[1,0+0,4-(!п/1х-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 20 до 40 Гц включ. в диапазоне измерений от Г10-2 до 1-10 4 мА включ. на пределах измерений: 20 мА; 200 мА (при Кгне более 2,5 %); 10 А (при Кг не более 4,0 %) |
±[2,5+0,6-(1п/1х-1)] ±[4,0+1,5^(1п/1х-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой от 40 Гц до 1 кГц включ. в диапазоне измерений от Г10-2 до 1-10 4 мА включ. на пределах измерений: 20 мА; 200 мА (при Кгне более 1,5 %); 10 А (при Кг не более 2,5 %) |
±[1,5+0,4-(1п/1х-1)] ±[2,5+1,0-(1п/1х-1)] |
|
Пределы допускаемой основной погрешности измерения силы переменного синусоидального тока частотой св. 1 до 10 кГц включ. в диапазоне измерений от Г10-2 до 200 мА включ. на пределах измерений: 20 мА; 200 мА (при Кгне более 2,0 %) |
±[2,0+0,6-(1п/1х-1)] |
|
Примечания 1 Ux, Ix, Rx- показания прибора при измерении напряжения, силы тока, сопротивления постоянному току соответственно. 2 ип, 1п, Яп - пределы измерений напряжения, силы тока, сопротивления постоянному току соответственно. 3 Кг - коэффициент гармоник. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры прибора, мм, не более |
191x90x41 |
|
Масса прибора, кг, не более |
0,65 |
|
Наработка на отказ прибора, ч, не менее |
55000 |
Знак утверждения типа
Знак утверждения типа наносится на крышку прибора методом шелкографии и вносится в формуляр прибора типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Обозначение |
Наименование |
Количество |
Примечание |
|
КМСИ.411252.017 |
Мультиметр В7-61 |
1 | |
|
Запасные части и принадлежности (ЗИП) | |||
|
ИСМК.301547.006* |
Ремень |
1 |
Для работы в полевых условиях |
|
КМСИ.323361.018 |
Футляр |
1 | |
|
Хв4.266.005 |
Щуп игольчатый |
2 |
«4.266.005» |
|
Хв4.853.172 |
Кабель |
1 |
Черный **, «К3» |
|
Хв4.853.172-01 |
Кабель |
1 |
Красный**, «К4» |
|
ОЮ0.480.003 ТУ-Р |
Вставка плавкая ВП1-1В 0,25 А 250 В |
2 | |
|
Эксплуатационная документация | |||
|
КМСИ.411252.016 РЭ |
Мультиметр В7-61 Руководство по эксплуатации |
1 | |
|
КМСИ.411252.016 ФО |
Мультиметр В7-61. Формуляр |
1 | |
|
* По отдельному заказу. * * Цвет корпуса контактов. | |||
Сведения о методах измерений
Методика измерения напряжения и силы постоянного и переменного синусоидального токов, а также сопротивления постоянному току описана в разделе 9 «Порядок работы» документа «КМСИ.411252.016 РЭ. Мультиметр В7-61. Руководство по эксплуатации».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
КМСИ. 411252. 016 ТУ «Мультиметр В7-61. Технические условия».
