Трансформаторы напряжения НКФ-220-58
| Номер в ГРСИ РФ: | 14626-06 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Производственный комплекс ХК Электрозавод", г.Москва |
Являются масштабными преобразователями и предназначены для подключения электрических измерительных приборов и защитных устройств в высоковольтных электрических сетях переменного тока частоты 50 Гц с заземленной нейтралью, для работы в трехфазной группе на открытом воздухе в условиях, установленных для категории размещения 1 по ГОСТ 15543.1-89.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14626-06 |
| Действует | по 11.03.2026 |
| Наименование | Трансформаторы напряжения |
| Модель | НКФ-220-58 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8b87486a-fbc8-2251-0111-21392965db96 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 16-94 ИАЯК.671243.008 ТУ |
| Класс СИ | 34.01.02 |
| Год регистрации | 2006 |
| Страна-производитель | Россия |
| Примечание | Взамен № 14626-00 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Сергиево-Посадского ЦСМ |
| Адрес центра | 143300, г.Сергиев Посад, пр-т Красной Армии, 212, корп.4 |
| Руководитель центра | Павлюк Евгений Артемьевич |
| Телефон | (8*254) 4-20-42 |
| Факс | 4-32-41 |
| Информация о сертификате | |
| Срок действия сертификата | 01.03.2011 |
| Номер сертификата | 23085 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 02 от 09.02.06 п.162 |
Производитель / Заявитель
ОАО "Производственный комплекс ХК Электрозавод", РОССИЯ, г.Москва
Россия
107023, ул.Электрозаводская, 21 тел. (495) 777-82-05, факс 963-11-19, E-mail: info@elektrozavod.ru, pk@elektrozavod.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 214 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
14626-06: Описание типа
2021-14626-06.pdf
|
Скачать | 306.1 КБ | |
|
14626-06: Методика поверки
2021-mp14626-06.pdf
|
Скачать | 91.6 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-220-58 предназначены для подключения электрических измерительных приборов и защитных устройств в высоковольтных электрических сетях переменного тока частоты 50 Гц с заземленной нейтралью.
Описание
Принцип действия трансформаторов напряжения НКФ-220-58 (далее - трансформаторы напряжения) основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения выполнены в виде двух блоков: верхнего и нижнего, установленных друг на друга и электрически связанных. Каждый блок состоит из активной части, помещенной в изоляционную покрышку, залитую трансформаторным маслом и установленную на основание. Активная часть представляет собой магнитопровод с насаженными на его стержни обмотками. Обмотки трансформатора подразделяются на обмотку ВН (первичную), обмотки НН (вторичные: основную и дополнительную), обмотки выравнивающие и связующие. Выравнивающие обмотки служат для снижения магнитного рассеяния. Связующие обмотки осуществляют электромагнитную связь между магнитопроводами верхнего и нижнего блоков трансформатора.
Линейный ввод А первичной обмотки находится в верхней части трансформатора, а заземляемый ввод X, и вводы вторичных обмоток а; х; ад; хд расположены на основании трансформатора.
Трансформаторы предназначены для работы в трехфазной группе. Трансформаторы предназначены для работы на открытом воздухе в условиях, установленных для категории размещения 1 по ГОСТ 15543.1-89.

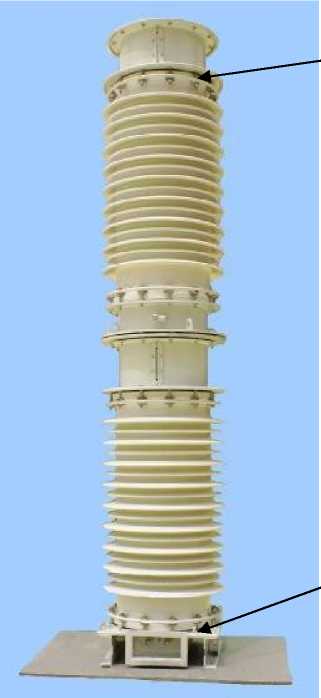

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Обозначение |
Номинальное напряжение обмоток, В |
Номинальная мощность в классах точности, В^А |
Предельная мощность*, ВА | ||||||
|
первичной |
вторичной | ||||||||
|
основн. |
доп. |
0,2 |
0,5 |
1,0 |
3,0 |
ЗР | |||
|
НКФ-220-58У1 НКФ-220-58Т1 НКФ-220-58ХЛ1 |
150000:^3 220000: \3 |
100:^3 |
100 |
200 |
400 |
600 |
1200 |
600 |
2000 |
Примечание * - суммарные мощности вторичных основной и дополнительной обмоток.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У1, Т1, ХЛ1 |
|
Группа условий эксплуатации в части стойкости к механическим внешним воздействующим факторам по ГОСТ 17516.1-90 |
М1 |
|
Номинальные значения климатических факторов в соответствии с |
категорией размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условное обозначение схемы и группы соединения обмоток |
1/1/1-0-0 |
|
Масса, кг, не более |
1335 |
|
Габаритные размеры, мм, не более - высота - диаметр |
3595 700 |
|
Средняя наработка на отказ, ч |
400000 |
|
Средний срок службы, лет |
30 |
Знак утверждения типа
наносится на табличку трансформатора методом гравирования, на паспорт и руководство по эксплуатации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-220-58 |
1 шт. |
|
Паспорт |
ОБТ.469.665 |
1 экз. |
|
Руководство по эксплуатации |
ИАЯК.671243.008 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 «Подготовка к работе» руководства по эксплуатации ИАЯК.671243.008 РЭ.
Нормативные документы
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 16-94 ИАЯК.671243.008 ТУ Трансформаторы напряжения серии НКФ.
Технические условия
