Термопреобразователи сопротивления ТС005
| Номер в ГРСИ РФ: | 14763-14 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | ЗАО "КБ "Навигатор", г.Москва |
Термопреобразователи сопротивления ТС005 предназначены для измерений температуры различных сред (пар, вода, газ, сыпучие материалы, химические реагенты и т.п.), неагрессивных к стали марки 12Х18Н10Т.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14763-14 |
| Действует | по 08.02.2029 |
| Наименование | Термопреобразователи сопротивления |
| Модель | ТС005 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e383e60c-2d6a-99ba-4a34-fab435cc90de |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственный центр "Навигатор" (ООО "НПЦ "Навигатор"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
Для остальных
1 год
Для медных класса допуска А
|
| Зарегистрировано поверок |
14883
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 14780 (99%) |
| Неуспешных поверок (СИ непригодно) | 103 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
14763-14: Описание типа
2021-14763-14.pdf
|
Скачать | 969.4 КБ | |
|
14763-14: Методика поверки
2021-mp14763-14.pdf
|
Скачать | 156 КБ |
Описание типа
Назначение
Термопреобразователи сопротивления ТС005 предназначены для измерений температуры различных сред (пар, вода, газ, сыпучие материалы, химические реагенты и т.п.), неагрессивных к стали марки 12Х18Н10Т.
Описание
Принцип действия основан на зависимости электрического сопротивления чувствительного элемента от измеряемой температуры.
Конструктивно термопреобразователи сопротивления ТС005 представляют собой неразборную конструкцию, основу которой составляет узел чувствительного элемента, защитный корпус и коммутационная головка.
Термопреобразователи сопротивления ТС005 имеют номинальную статическую характеристику (НСХ) 50М, 100М, 50П, 100П, Pt100, Pt500, Pt1000 по ГОСТ 6651-2009,
выпускаются в следующих конструктивных исполнениях: ТС015, ТС025, ТС035, ТС045, ТС055, ТС065, ТС075, ТС085, ТС095, ТС105, ТС115, ТС125, ТС145, ТС155, ТС165, ТС175, ТС185, ТС195, ТС205, ТС215, ТС225, ТС235, ТС245.
Условное обозначение термопреобразователей сопротивления ТС005 представлено на рисунке 1.
Количество чувствительных элементов: |
2 - указывается, если 2
Модификация корпуса <—
Условное обозначение НСХ <—
Класс допуска <—
Схема внутренних соединений <—
Длина погружаемой части, мм <—
Рисунок 1 - Условное обозначение термопреобразователей сопротивления ТС005
Нанесение знака поверки на термопреобразователи сопротивления ТС005 не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке и имеет цифровое обозначение.

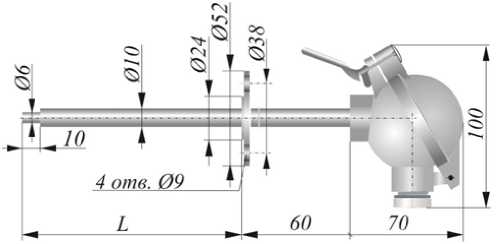

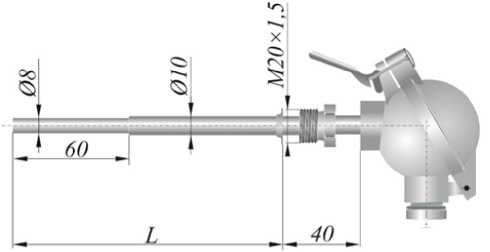

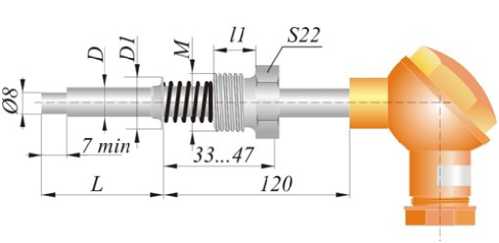

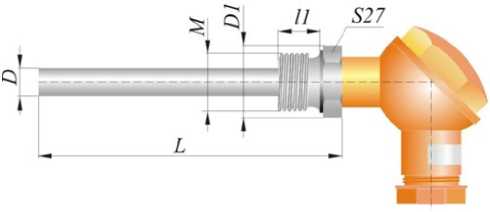

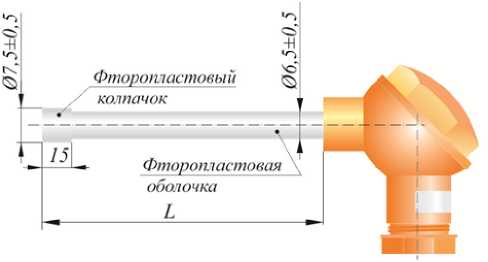

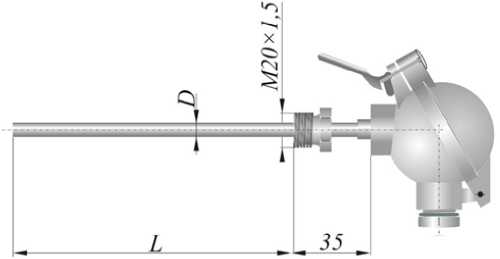

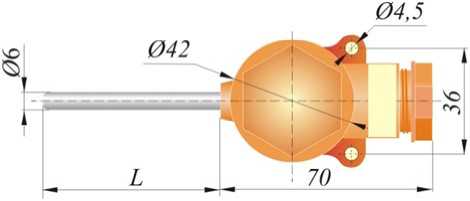

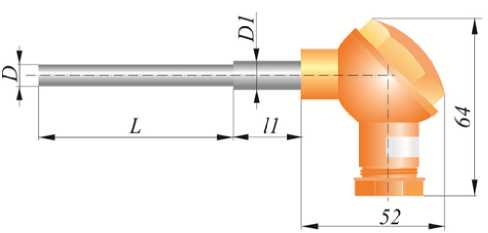

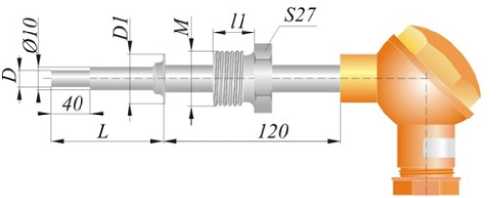

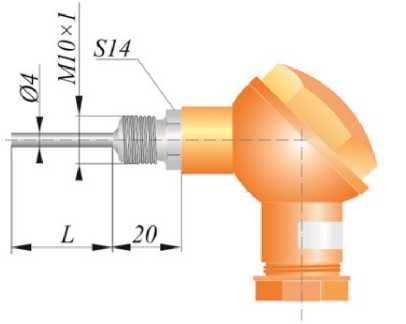

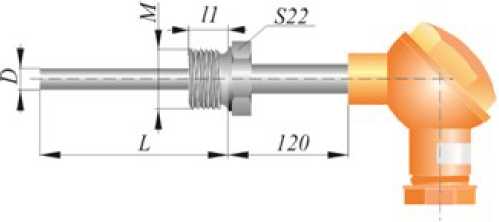

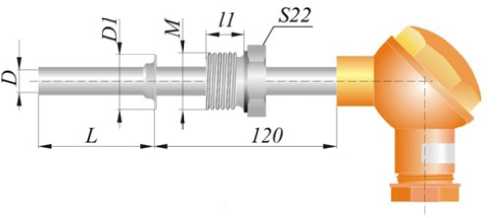

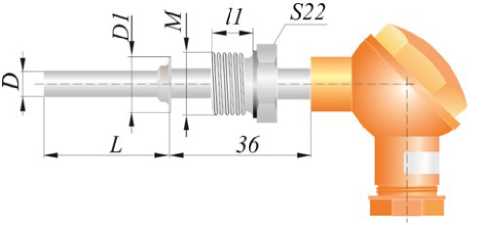

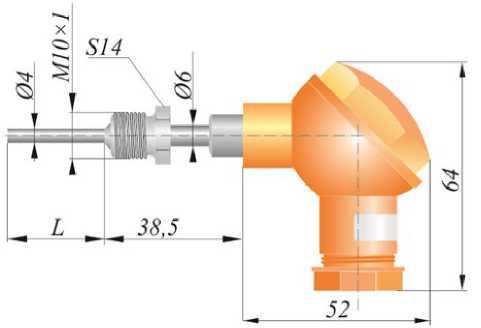

Общий вид термопреобразователей сопротивления представлен на рисунках с 2 по 5.

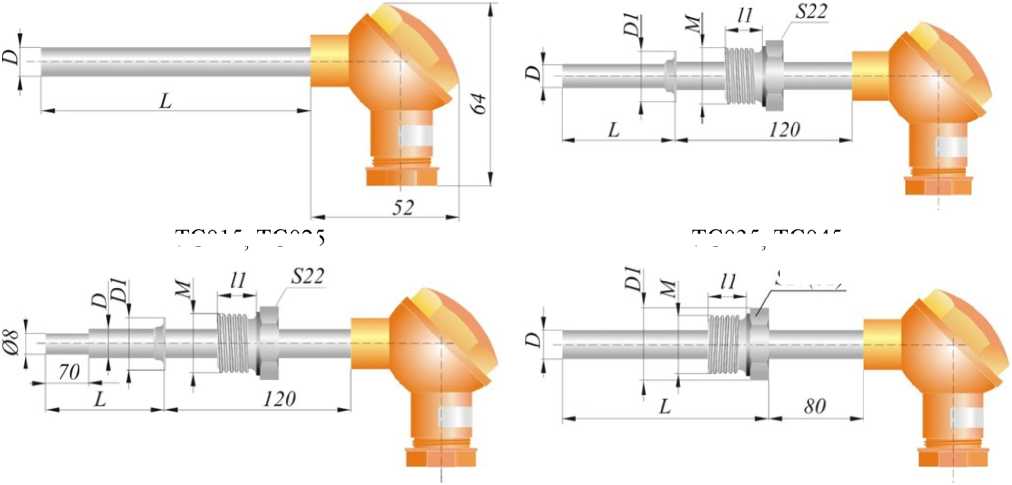

Рисунок 2 - Общий вид термопреобразователей сопротивления ТС005
ТС015, ТС025
ТС035, ТС045
827(32)
ТС055
ТС065, ТС075, ТС085
Рисунок 3 - Общий вид термопреобразователей сопротивления ТС005
ТС095
ТС105
ТС115
ТС125
ТС145
ТС155
ТС165
ТС175, ТС185
ТС195
ТС205
Рисунок 4 - Общий вид термопреобразователей сопротивления ТС005
ТС215
ТС225
ТС235
ТС245
Рисунок 5 - Общий вид термопреобразователей сопротивления ТС005
Пломбирование термопреобразователей сопротивления ТС005 не предусмотрено.
Программное обеспечение отсутствует.
Технические характеристики
Метрологические и основные технические характеристики термопреобразователей сопротивления ТС005 приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименования характеристики |
Значение |
|
Максимальный диапазон измерений температуры*, °С: - для НСХ 50М, 100М |
от -180 до +200 |
|
- для НСХ 50П, 100П, Pt100, Pt500, PtlOOO |
от -196 до +500 |
|
Класс допуска по ГОСТ 6651-2009* |
А, В, С |
|
Время термической реакции, то,бз, с, не более - ТС015, ТС025, ТС035, ТС045, ТС055, ТС065, ТС075, ТС085, ТС095, ТС105, ТС175, ТС205 |
30 |
|
- ТС125, ТС155, ТС165, ТС195 |
20 |
|
- ТС115, ТС145, ТС235, ТС245 |
15 |
|
- ТС185, ТС215, ТС225, |
10 |
|
* - в зависимости от заказа, действительные значения указаны на этикетке | |
|
термопреобразователей сопротивления ТС005 и в паспорте | |
Таблица 2 - Основные технические характеристики
|
Наименования характеристики |
Значение |
|
Длина погружаемой части*, мм |
от 60 до 3150 |
|
Диаметр монтажной части, мм |
4, 6, 8 или 10 |
|
Схема внутренних соединений |
2-х, 3-х или 4-х проводная |
|
Давление измеряемой среды, МПа, не более - ТС015, ТС025, ТС125, ТС175, ТС185 - ТС115 - ТС035, ТС045, ТС055, ТС065, ТС075, ТС085, ТС105, ТС155, ТС165 - ТС095, ТС145, ТС195, ТС205, ТС235 - ТС215, ТС225 - ТС245 |
не нормируется 16 10 6,3 1,6 0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, оС - относительная влажность, % - атмосферное давление, кПа |
от -50 до +85 от 0 до 100 от 66 до 106,7 |
|
Условия хранения и транспортировки: - температура окружающего воздуха, оС - относительная влажность, %, не более - атмосферное давление, кПа |
от -50 до +85 80 от 66 до 106,7 |
|
Степень защиты от воздействия воды и пыли по ГОСТ 14254-2015 |
IP51 |
|
Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 |
N3 |
|
Способы крепления: - штуцер приварной - штуцер подвижной - свободная установка в гнездо |
М10х1; М16х1,5; М20х1,5; G1/2; М27х2,0 М16х1,5; М20х1,5; G1/2; М27х2,0 - |
|
* - в соответствии с заказом | |
Знак утверждения типа
наносится типографским способом на этикетку термопреобразователя сопротивления ТС005, на титульный лист руководства по эксплуатации и на паспорт.
КомплектностьКомплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термопреобразователь сопротивления ТС005 |
см. рисунок 1 |
1 шт |
|
Руководство по эксплуатации |
РЭ26.51.51 -001-17054649-2020 |
1 шт |
|
Паспорт |
ВИТА.400.521.001ПС |
1 шт |
Сведения о методах измерений
приведены в разделе 6 «Инструкция по эксплуатации» руководства по эксплуатации РЭ26.51.51-001-17054649-2020.
Нормативные документы
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ26.51.51-001-17054649-2020 Термопреобразователи сопротивления типа ТС004, ТС005. Технические условия (введены взамен ТУ4211-001-18121253-2008 с 01 декабря 2020 г.)
