Мегаомметры ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г)
| Номер в ГРСИ РФ: | 14883-95 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ОАО "Уманский завод "Мегомметр", Украина, г.Умань |
Для измерения сопротивления изоляции различных электроустройств, не находящихся под напряжением, и применяются во всех отраслях промышленности и сельского хозяйства.В 2009 г. изменено Описание типа (НТК 05 от 28.05.09 п.87).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 14883-95 |
| Действует | по 25.06.2019 |
| Наименование | Мегаомметры |
| Модель | ЭС0202/1-Г, ЭС0202/2-Г (старое обозначение ЭСО202/1,2, ЭСО202/1,2-Г) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1683fd8d-6ed4-3a1e-5f06-2e261cd4620c |
| Год регистрации | 2009 |
| Общие данные | |
|---|---|
| Источник информации | 112-95г с.13, CD 1995г, CD 2004г |
| Класс СИ | 34.02 |
| Год регистрации | 2009 |
| Страна-производитель | Украина |
| Примечание | 25.06.2014 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Украины |
| Адрес центра | Украина, 252650, г.Киев, ул.Горького, 174 |
| Руководитель центра | Киселева Татьяна Николаевна |
| Телефон | (8*044) 226-29-71 |
| Факс | 226-29-70, 268-56-00 |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2019 |
| Номер сертификата | 35297 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 999 п. 09 от 25.06.201405 от 28.05.09 п.87 |
Производитель / Заявитель
ПАО "Уманский завод "Мегомметр", Украина, г.Умань.
Украина
20300, Черкасская обл., ул.Советская, 49. тел.+38 (04744) 3-32-96, факс 3-70-18, 3-80-27, E-mail: megommetr@um.ck.ua
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.409-81 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
312018
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 299078 (96%) |
| Неуспешных поверок (СИ непригодно) | 12940 (4 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
14883-95: Описание типа
2014-14883-95.pdf
|
Скачать | 139.4 КБ | |
|
14883-95: Методика поверки
2021-mp14883-95.pdf
|
Скачать | 66.5 КБ |
Описание типа
Назначение
Мегаометры ЭС0202/1-Г, ЭС0202/2-Г (далее по тексту - мегаомметры) предназначены для измерения электрического сопротивления изоляции цепей, не находящихся под напряжением. Применяются во всех отраслях промышленности.
Описание
Мегаомметры построены по схеме логарифмического измерителя отношений и состоят из следующих основных узлов: электромеханического генератора переменного тока; преобразователя; электронного измерителя. Мегаомметры изготавливаются в двух модификациях, отличающихся значением напряжения на зажимах и диапазонами измерений.
Преобразователь предназначен для получения стабильного измерительного напряжения и выполнен по схеме с регулированием в цепи переменного тока. Переключение измерительного напряжения осуществляется изменением опорного напряжения. Электронный измеритель выполнен по схеме логарифмического усилителя.
Мегаомметры изготовлены в брызговлагозащищённом пластмассовом корпусе.
Рабочее положение мегаомметров в пространстве - горизонтальное расположение плоскости шкалы.

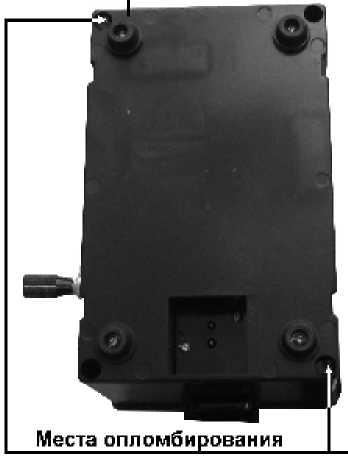

Фотографии мегаомметра и мест опломбирования приведены на рисунке 1.
Оттиск клейма поверителя
Рисунок 1. Общий вид мегаомметра.
Технические характеристики
Таблица 1
|
Модификация |
Диапазон измерений, МОм |
Выходное напряжение на зажимах, В |
|
ЭС0202/1-Г |
0 - 1 000 |
100±10; 250±25; 500± 50 |
|
ЭС0202/2-Г |
0 - 10 000 |
500 ± 50; 1 000 ± 100; 2 500 ± 250 |
Таблица 2
|
Наименование параметра |
Значение |
|
Класс точности, выраженный в виде относительной погрешности по ГОСТ 8.401-80 |
15 |
|
Время установления показаний, с, не более |
15 |
|
Режим работы мегаомметров, мин.: - измерение - пауза, не менее |
1 2 |
|
Рабочие условия применения: - диапазон рабочих температур, °С - относительная влажность при 30 °С без конденсации, % |
от минус 30 до плюс 50 до 90 |
|
Габаритные размеры со сложенной ручкой электромеханического генератора, мм, не более: |
150 х 130 х 200 |
|
Масса, кг, не более |
2,2 |
|
Средняя наработка на отказ, ч |
12 500 |
|
Средний срок службы, лет |
10 |
|
Питание осуществляется от встроенного электромеханического генератора, скорость вращения ручки (120-144) об/мин. | |
Знак утверждения типа
Знак утверждения типа наносится на циферблат мегаомметра методом офсетной печати и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 3
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Мегаометр ЭС0202/1-Г (ЭС0202/2-Г) |
1 шт. |
|
2 |
Шнур |
2 шт. |
|
3 |
Сумка |
1 шт. |
|
4 |
Проводник |
1 шт. |
|
5 |
Руководство по эксплуатации Ба2.722.056 РЭ |
1 экз. |
Поверка
осуществляется согласно ГОСТ 8.409-81 «Омметры. Методы и средства поверки» Перечень основного оборудования, необходимого для поверки:
- магазин сопротивлений Р40116 кл.т. 0,2, пределы измерения сопротивлений 1-104-1-1012 Ом;
- магазин сопротивлений Р33 кл.т. 0,2, пределы измерения сопротивлений 0,1-99999,9 Ом;
- магазин сопротивлений Р4043 кл.т. 0,1, пределы измерения сопротивлений 1-109-1-1010 Ом;
- вольтметр электростатический С5023 кл.т. 0,5, пределы измерения напряжения 0-150 В;
- вольтметр электростатический С5026 кл.т. 0,5, пределы измерения напряжения 0-600 В;
- вольтметр электростатический С5028 кл.т. 0,5, пределы измерения напряжения 0-1,5 кВ;
- вольтметр электростатический С5029 кл.т. 0,5, пределы измерения напряжения 0-3 кВ;
- секундомер С1-2А, цена деления 0,2 с;
- пробойная установка УПУ-1, испытательное напряжение 0-10 кВ, погрешность установки напряжения ± 10%.
Сведения о методах измерений
Методики (методы) измерений указаны в документе «Руководство по эксплуатации Ба2.722.056 РЭ».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;
ТУ25-7534.014-90 «Мегаомметры ЭС0202/1-Г, ЭС0202/2-Г».
Рекомендации к применению
- выполнение работ по обеспечению безопасных условий и охраны труда;
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
