Расходомеры жидкости ультразвуковые Portaflow мод. 204, 216, 220, SE, 300, 330
| Номер в ГРСИ РФ: | 15083-06 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Micronics Ltd.", Великобритания |
|
15083-06: Описание типа
2016-15083-06.pdf
|
Скачать | 119.5 КБ |
Для измерений объема и расхода жидкости без врезки в трубопровод в системах горячего и холодного водоснабжения, отопления, вентиляции и кондиционирования воздуха, а также при наладке и технологическом контроле различных объектов в промышленности и коммунальном хозяйстве, где необходим контрольза расходом, скоростью или объемом жидкости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15083-06 |
| Действует | по 31.08.2021 |
| Наименование | Расходомеры жидкости ультразвуковые |
| Модель | Portaflow мод. 204, 216, 220, SE, 300, 330 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4b2c7b59-0110-21a8-4564-7177bd814321 |
| Год регистрации | 2006 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.03.02 |
| Год регистрации | 2006 |
| Страна-производитель | Великобритания |
| Примечание | Взамен № 15083-01 |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.10.2011 |
| Номер сертификата | 25224 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 10 от 14.09.06 п.114 |
Производитель / Заявитель
Фирма "Micronics Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Unit B3. Knaves Beech Business Centre. Davies Way Loudwater. HighWycombe Bucks. 10 9QR. UK. Тел.+44(0) 1628 810456. Факс +44(0) 1628 531540
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2962
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2819 (95%) |
| Неуспешных поверок (СИ непригодно) | 143 (5 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
15083-06: Описание типа
2016-15083-06.pdf
|
Скачать | 119.5 КБ |
Описание типа
Назначение
Расходомеры жидкости ультразвуковые Portaflow модификаций 204, 216, 220, SE, 300, 330 (далее расходомеры) предназначены для измерений объема и расхода жидкости без врезки в трубопровод.
Описание
Расходомеры используют времяимпульсный метод измерения, когда с помощью двух накладных датчиков ультразвуковой сигнал посылается через жидкость по течению и против течения. Времяимпульсный метод позволяет работать с широким спектром жидкостей. В движущейся жидкости время распространения сигнала по течению меньше, чем время распространения сигнала против течения. Разница этих интервалов времени пропорциональна скорости потока и при обработке микропроцессорным преобразователем пересчитывается в количество жидкости. При обработке сигнала микропроцессор учитывает параметры трубопровода: материал трубы, диаметр и толщину стенки, наличие и толщину покрытия и выводит информацию о количестве жидкости в различных единицах или в скорости потока. Параметры трубопровода задаются пользователем.
Расходомеры имеют выходы для подключения регистрирующей аппаратуры, а модели SE, 300 и 330 имеют встроенный накопитель информации и могут быть подключены к компьютеру (ПК) как для передачи накопленной информации, так и для непрерывной работы в режиме реального времени.
На рисунках 1,2,3 представлен общий вид расходомеров.

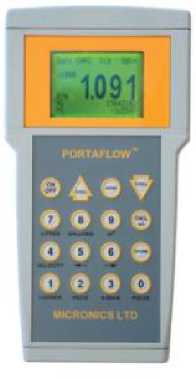

Рисунок 1 - Общий вид расходомеров Portaflow 204, 216, SE

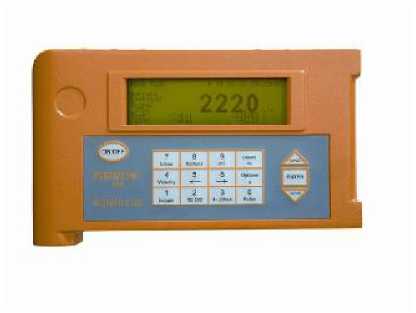

Рисунок 2 - Общий вид расходомеров Portaflow 220, 330
Рисунок 3 - Общий вид расходомеров Portaflow 300
На рисунках 4,5,6 приведена схема пломбирования для ограничения доступа к узлам регулировки и элементам конструкции расходомеров.

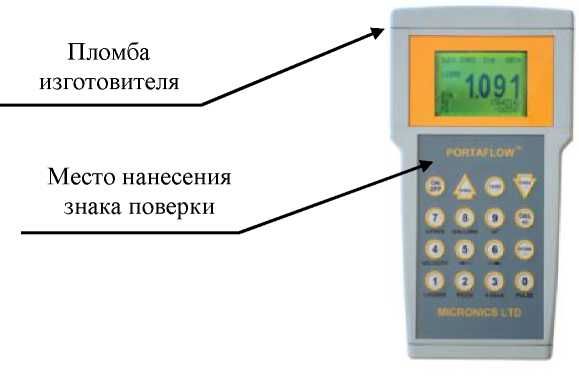

Рисунок 4 - Схема пломбирования расходомеров Portaflow 204, 216, SE
Пломба

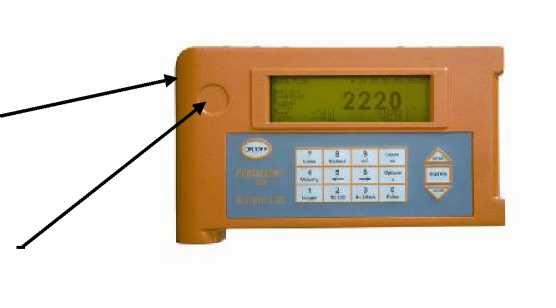

Рисунок 5 - Схема пломбирования расходомеров Portaflow 220, 330
Пломба изготовителя
Место нанесения знака поверки

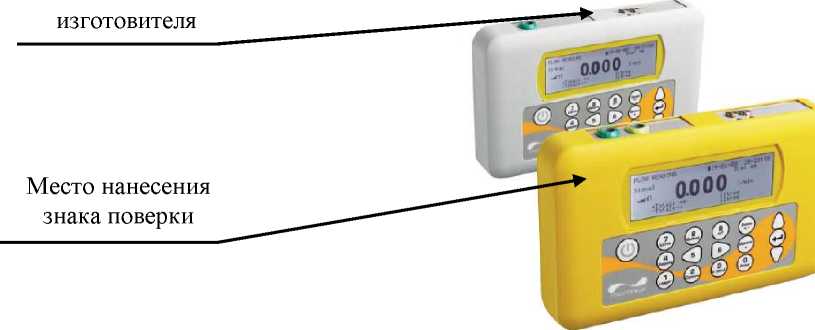

Рисунок 6 - Схема пломбирования расходомеров Portaflow 300
Программное обеспечение
Расходомеры содержат встроенное программное обеспечение (далее - ПО) и энергонезависимую память для хранения данных заводских настроек. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. ПО располагается в энергонезависимой памяти микроконтроллера, обеспечивающего аппаратную защиту от считывания ПО или его части с целью копирования или внесения изменений.
Метрологические характеристики расходомеров нормированы с учетом влияния программного обеспечения. Расходомеры обеспечивают идентификацию встроенного ПО посредством индикации номера версии. Идентификационные данные ПО расходомеров приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Portaflow 204, 216, SE |
Portaflow 220, 330 |
Portaflow 300 |
|
Идентификационное наименование ПО |
H83022F.mot |
H836079F.mot |
H83028F.mot |
|
Номер версии (идентификационный номер) ПО |
1.01 или выше |
02.07.001 или выше |
3.01 или выше |
|
Цифровой идентификатор ПО |
Данные недоступны |
Данные недоступны |
Данные недоступны |
|
Другие идентификационные данные, если имеются |
- |
- |
- |
Программное обеспечение имеет цельную структуру. Исполняемый код программы во внутренней памяти микроконтроллера защищен циклической контрольной суммой, непрерывно контролируемой системой диагностики. Установленные изготовителем параметры, влияющие на измерение расхода, защищены паролем и не доступны для изменения без вскрытия корпуса и нарушения пломб.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Основные характеристики расходомеров Portaflow приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Значение |
|
Внутренний диаметр трубопровода, мм - Portaflow 204 - Portaflow 216 - Portaflow 220 - Portaflow 300 - Portaflow 330 - Portaflow SE |
от 13 до 115 от 50 до 400 от 8 до 500 от 13 до 5000 от 8 до 5000 от 50 до 1000 |
|
Диапазон скоростей потока, м/с |
от 0,3 до 12 зависит от используемого датчика и диаметра трубы |
|
Пределы допускаемой относительной погрешности измерений объема жидкости, не более, % |
3 (2 - при специальной калибровке) |
|
Воспроизводимость, % |
0,5 |
|
Диапазон температуры измеряемого продукта, оС - Portaflow 204, 216, SE - Portaflow 220, 300, 330 |
от - 20 до + 125 от - 20 до + 200 |
|
Температура окружающей среды, оС - при эксплуатации - при транспортировании |
от 0 до + 50 от - 10 до + 60 |
|
Номинальное напряжение питания, В |
9 |
|
Максимальная потребляемая мощность, Вт |
9 |
|
Масса электронного блока, кг - Portaflow 204 - Portaflow 220, 330 - Portaflow 216, 300, SE |
0,4 1 <1,5 |
|
Г абаритные размеры электронного блока, мм - Portaflow 204 - Portaflow 216 - Portaflow 220, 300, 330 - Portaflow SE |
200 х 100 х 40 235 x 125 x 42 275 х 150 х 55 235 х 125 х 42 |
Знак утверждения типа
наносится на электронный блок расходомера и эксплуатационную документацию.
Комплектность
Комплект поставки расходомеров Portaflow приведен в таблице 3.
Таблица 3
|
Комплектующие |
Количество |
Примечание |
|
Электронный блок |
1 шт. | |
|
Комплект первичных преобразователей |
1 шт. | |
|
Комплект соединительных кабелей |
1 шт. | |
|
Комплект эксплуатационной документации |
1 шт. | |
|
Методика поверки |
1 шт. |
по заказу |
Поверка
осуществляется в соответствии с документом МП 15083-06 «Расходомеры жидкости Portaflow.
Методика поверки», утвержденным ФГУП «ВНИИМС» 05.07.2006 г.
Перечень эталонов, применяемых при поверке:
- Установка для поверки расходомеров типа Portaflow - «Энерготест-1», погрешность измерения расхода жидкости не более ±0,5 %.
Знак поверки наносится на головку винта электронного блока, ограничивающего доступ к узлам регулировки расходомера, и в паспорт расходомера или на свидетельство о поверке.
Сведения о методах измерений
Методика измерений приведена в руководстве по эксплуатации «Расходомеры жидкости Portaflow».
Нормативные документы
Техническая документация фирмы «Micronics Ltd», Великобритания.
