Гигрометры М-19
| Номер в ГРСИ РФ: | 15115-96 |
|---|---|
| Категория: | Гигрометры |
| Производитель / заявитель: | ГУ "НПО "Тайфун", г.Обнинск |
Для измерения относительной влажности воздуха на метеорологических станциях. Применяется для нужд народного хозяйства. Эксплуатируются под навесами или в помещениях в стационарных условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 15115-96 |
| Наименование | Гигрометры |
| Модель | М-19 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9e84064c-fb55-0932-6add-9ab79a7c69fb |
| Год регистрации | 2007 |
| Общие данные | |
|---|---|
| Источник информации | 115-96г с.52, CD 1996г, CD 2002г |
| Технические условия на выпуск | ТУ 25-7812.043-86, ИЛАН.413614.002 ТУ |
| Класс СИ | 31.02 |
| Год регистрации | 2007 |
| Страна-производитель | Россия |
| Примечание | 17.08.2012 продлен срок свидетельства |
| Центр сертификации СИ | |
| Наименование центра | Калужский ЦСМ |
| Адрес центра | 248600, г.Калуга, ул.Тульская, 16 а |
| Руководитель центра | Васин Анатолий Сергеевич |
| Телефон | (8*084*2) 57-47-81, 57-44-60 |
| Факс | 57-42-69 |
| Информация о сертификате | |
| Срок действия сертификата | 17.08.2017 |
| Номер сертификата | 2096/2 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 560 п. 06 от 17.08.201213д2 от 27.12.07 п.128 |
Производитель / Заявитель
ФГБУ "НПО "Тайфун", Калужская обл., г. Обнинск (срок свидетельства: 04.07.2027); ЦКБ ГМП Роскомгидромета, г.Обнинск (срок свидетельства: 01.11.2007)
Россия
249038, Калужская обл., пр.Ленина, 82 тел. (48439) 715-40, факс: 409-10 (249020, ул.Королева, 6, тел. 623-03, факс: 644-53), тел. 638-43, 249038, ул.Победы, 4., E-mail: post@typhoon.obninsk.org, ckb@obninsk.org
Поверка
| Методика поверки / информация о поверке | МИ 1768-87 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
24298
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23819 (98%) |
| Неуспешных поверок (СИ непригодно) | 479 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
15115-96: Описание типа
2017-15115-96.pdf
|
Скачать | 99.2 КБ | |
|
15115-96: Методика поверки
2022-mp15115-96.pdf
|
Скачать | 71.4 КБ |
Описание типа
Назначение
Гигрометры М-19 предназначены для измерения относительной влажности воздуха на метеорологических станциях. Применяется для нужд народного хозяйства. Эксплуатируется под навесами или в помещениях в стационарных условиях.
Описание

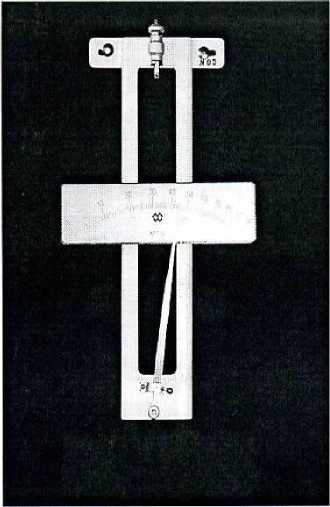

Принцип действия гигрометров основан на свойстве человеческого обезжиренного волоса изменять свою длину с изменением относительной влажности окружающего воздуха. Гигрометр состоит из следующих основных частей:
• датчика влажности;
• специально обработанного человеческого волоса;
• рамы со шкалой;
• стрелки с осью;
• установочного устройства, состоящего из стержня с грузиком и винта, которое служит для перемещения конца стрелки относительно шкалы.
Изменение длины волоса передается стрелке, которая, перемещаясь вдоль шкалы, указывает относительную влажность воздуха в процентах.
Технические характеристики
Таблица № 1
|
Наименование характеристики |
Значения характеристики |
|
Диапазон показаний гигрометра ,% |
от 0 до 100 |
|
Диапазон измерения гигрометром относительной влажности воздуха при температуре от минус 35 °С до плюс 45 °С |
от 30 до 100 |
|
Цена наименьшего деления шкалы гигрометра, % |
1 |
|
Основная абсолютная погрешность гигрометра ,% не более |
+10 |
|
Время установки показаний гигрометров, с, не более |
150 |
|
Вариации показаний гигрометров, %, не более |
6 |
|
Изменение показаний гигрометра, вызванное изменением температуры окружающего воздуха в диапазоне рабочих температур, %/ °С, не более |
±5 |
|
Наименование характеристики |
Значения характеристики |
|
Габаритные размеры гигрометра, мм, не более |
30x160x290 |
|
Масса гигрометра, кг, не более |
0,25 |
|
Вероятность безотказной работы за 1000ч., не менее |
0,94 |
|
Средний срок службы, лет, не менее |
8 |
|
Условия эксплуатации, °С |
от -35 до + 45 |
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на шкалу гигрометра и проставляется шаблоном в верхней части титульного листа эксплуатационной документации.
Комплектность
Таблица № 2
|
Обозначение |
Наименование | Комплектность |
|
ИЛАН.413614.002 |
Гигрометр М-19 |
1 шт. |
|
ИЛАН11.413614.00211С |
Паспорт |
1экз. |
Поверка
осуществляется по МИ 1768-87 «Методические указания. ГСИ. Приборы влажности: :гигрометры М-19, гигрографы М-21А. Методика поверки».
Основные средства поверки:
• климатическая камера «FEUTRON» типа 3001, обеспечивающая создание и под
держание относительной влажности от 30 до 100(%) при температуре (20±5)°С;
• психрометр аспирационный М-34 по ТУ 25-1607.054-85;
• образцовый динамический генератор влажного газа «Полюс-2».
Сведения о методах измерений
М етоды измерений изложены в Руководстве по эксплуатации гигрометра М-19.
ИЛАН. 413614.002РЭ.
Нормативные документы
ИЛАН.413614.002 ТУ «Гигрометр М-19. Технические условия.»
Рекомендации к применению
осуществление деятельности в области гидрометеорологии.
